Sıcaklık sensörü kalibrasyonu nasıl karşılaştırmalı yapılır?

Bu yazımızda bir sıcaklık noktasında, sıcaklık sensörü kalibrasyon ekipmanı olan kuru blok kalibrötör kullanarak prob stili RTD'nin basit bir karşılaştırma ile kalibrasyonunun nasıl yapılacağını inceleyeceğiz. Prob RTD'yi kuru blok ekleme deliklerinden birine yerleştirin ve kabloyu bir RTD sıcaklık okumasına bağlayın. Kuru bloğu 100 ºC değerine ayarlayın. Kuru blok göstergesinde 100oC sabit olduğunda, RTD sıcaklık değerini kaydedin. Artık, okumadaki RTD sıcaklığını, sabit bir ölçüm referans standardı olarak kullanılan kuru blok kalibratörüyle karşılaştırmak için bir veri noktasına sahipsiniz. Bir üretim ortamında kullanıldığında sensörün çalışma aralığını kapsayan birkaç sıcaklık noktasında tipik bir sensör kalibrasyonu yapılır.

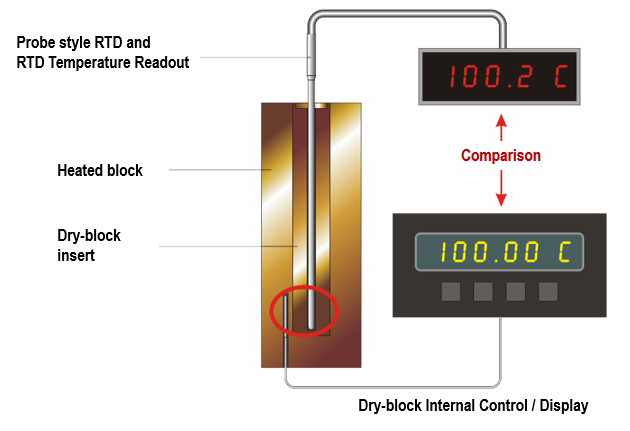

Kuru blok kalibratör kullanarak kalibrasyon karşılaştırması nasıl yapılır?

Daha yüksek doğrulukta bir kalibrasyon için, bir termometre okumasına bağlı bir referans PRT kuru blok giriş deliklerinden başka birine yerleştirilebilir. Bu durumda, kuru blok kalibratörün iç göstergesinden daha yüksek bir doğruluğa sahip olan PRT, referans standardı olarak kullanılır ve RTD sıcaklık okumasının okunmasıyla karşılaştırılır.

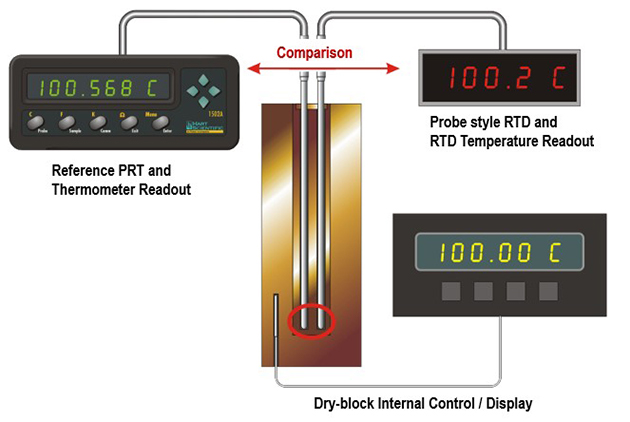

Kuru bloklu bir referans PRT kullanarak kalibrasyon karşılaştırması

Steve Potter, Global Marketing Manager - Temperature Calibration, Fluke Calibration
