Çok fiberli itmeli konektörler (MPO'lar), özellikle uygulamalar daha yüksek hızları destekleyecek şekilde gelişirken, veri merkezlerinde çok önemlidir. Sektör, daha yüksek fiber sayısına, yeni form faktörlerine ve açılı uç yüzlere sahip MPO'ları benimsiyor. Bunların tümü, MPO'ların incelenme, temizlenme ve test edilme şeklini etkiliyor. Aşağıda, akılda tutulması gereken önemli hususlar yer almaktadır.
MPO'ların farklı türleri nelerdir?
MPO'lar, 8, 12, 16, 24 ve 32 dahil olmak üzere çeşitli fiber sayılarına sahip çok modlu ve tek modlu versiyonlarda mevcuttur. Pimli (erkek) ve pimsiz (dişi) versiyonları vardır; pimsiz versiyonlar pimli ekipman arayüzlerine bağlanır. Doğru hizalama ve polariteyi sağlamak için MPO'lar da anahtarlıdır, ancak anahtar konumu konektörler arasında değişiklik gösterir.

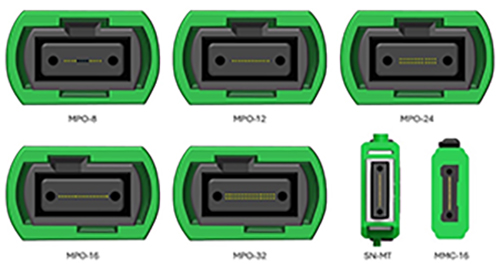

Yeni çok küçük form faktörlü (VSFF) konektörler, ultra yüksek yoğunluklu ortamlarda yerden tasarruf sağlamak için tasarlanmış bir MPO türüdür. Bunlar arasında Senko'nun SN-MT (8 ve 16 fiberli versiyonları mevcuttur) ve US Conec'in MMC (12, 16 ve 24 fiberli versiyonları mevcuttur) konektörleri bulunmaktadır. Tek bir yatay fiber sırası yerine, bu konektörler muhafaza genişliğini azaltmak için dikey istifleme yaklaşımı kullanır ve geleneksel MPO'ların üç katı yoğunluk sunar.
Bazı MPO konektörleri, US Conec'in MPO'su için bir ticari marka olan MTP konektörleri olarak adlandırılır. MTP, daha iyi hizalama, dayanıklılık ve ekleme kaybı için daha sıkı toleranslara göre tasarlanmış, tamamen uyumlu bir MPO'dur. Örneğin, IEC tüm fiberler arasında maksimum fiber yükseklik farkının 0,0005 mm'den az veya buna eşit olmasını belirtirken, US Conec 0,0004 mm'den az veya buna eşit olmasını belirtir. Unutmayın: Tüm MTP'ler MPO'dur, ancak tüm MPO'lar MTP değildir.
MPO'lar Nasıl Kullanılır?
Çok yönlü MPO konektörleri, veri merkezinde üç ana amaca hizmet eder:
- Omurga kablolarının birleştirilmesi
- Yüksek hızlı paralel optiği destekleme
- Breakout yapılandırmalarını kolaylaştırma
Omurga kablolama
MPO trunk kabloları, uzun süredir veri merkezlerinde çift yönlü omurga kablolarını birleştirmek için yaygın olarak kullanılmaktadır. Yama alanları arasında çok sayıda ayrı çift yönlü kablo çekmek yerine, MPO trunk kabloları MPO-LC yama paneli kasetlerinin arkasına bağlanır. Kasetin ön tarafındaki LC bağlantıları, çift yönlü yama kabloları aracılığıyla ekipmana bağlanır.
İki adet 48 bağlantı noktalı patch panelin çift yönlü kablolarla bağlanması için 48 adet ayrı kablo (96 fiber) gerekeceğini düşünün. Patch panellerin arka tarafında MPO-12 konektörler kullanıldığında kablo sayısı sekize, MPO-24 konektörler kullanıldığında ise dörde düşer. Daha az kablo, daha hızlı kurulum, yol alanı tasarrufu ve daha basit kablo yönetimi anlamına gelir.
Paralel optik uygulamaları
MPO'lar, daha yüksek hızlara ulaşmak için birden fazla fiber üzerinden sinyal iletimi ve alımı gerçekleştiren paralel optik uygulamaları için gereklidir. Bu uygulamalar, şerit hızı ve şerit sayısı ile tanımlanır. Örneğin, bir MPO-8 konektörü 100 Gig (25 Gbps'de 4 fiber iletim ve 4 fiber alım), 200 Gig (50 Gbps'de 4 fiber iletim ve 4 fiber alım) veya 400 Gig (100 Gbps'de 4 fiber iletim ve 4 fiber alım) destekler.
Yeni 800 Gig uygulamaları MPO-16 konektörleri gerektirir (100 Gbps'de 8 gönderme ve 8 alma). Gelişmiş 200 Gbps/şerit sinyalleme, MPO-8 konektörünün 800 Gig'i ve MPO-16 konektörünün 1,6 Terabit'i desteklemesini sağlayacaktır.
MPO'lar paralel optiği destekleyebilir ve aynı anda omurga kablolarını birleştirebilir. Örneğin, MPO-24 bağlantısını kullanarak üç MPO-8 bağlantısına geçiş yapmak, 8 fiberli paralel optik uygulamalarda kurulumu hızlandırmak ve omurga kablolarının hacmini en aza indirmek için idealdir.
Breakout Konfigurasyonaları
MPO'lar, tek bir yüksek hızlı switch portunun birden fazla düşük hızlı switch veya sunucuya bağlandığı breakout yapılandırmalarını kolaylaştırır. Çeşitli biçimlerde bulunan breakout kabloları, MPO fiberlerini birden fazla ayrı bağlantıya ayırır. Örneğin, tek bir 800 Gig (800GBASE-SR8) anahtar bağlantı noktası, iki adet 400 Gig sunucu (2X400GBASE-SR4), dört adet 200 Gig sunucu (4X200GBASE-SR2) veya sekiz adet 100 Gig sunucu (8X100GBASE-SR1) bağlayabilir.
MPO trunk kablolarının MPO breakout kablolarından farklı olduğunu unutmamak önemlidir.
- Gövde kabloları, kasetler ve/veya yama kabloları aracılığıyla polarite sağlanarak doğrudan, bire bir fiber bağlantı sağlar.

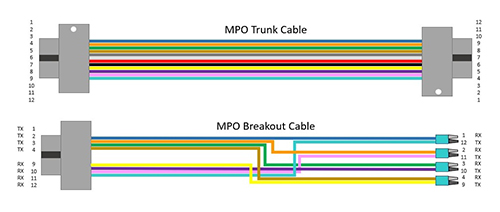

- Breakout kabloları, aşağıda gösterildiği gibi MPO'nun fiberlerini birden fazla ayrı bağlantıya ayırır.
Çok Modlu APC MPO'ların Yükselişi

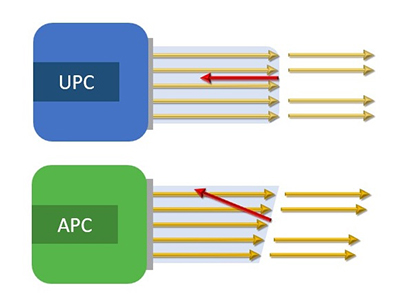

İki tür fiber uç yüzü vardır: ultra fiziksel temas (UPC) ve açılı fiziksel temas (APC). UPC uç yüzleri düzdür, APC uç yüzleri ise yansıtılan ışığın kaplamaya emilmesini sağlayan 8 derecelik bir açıya sahiptir, bu da fiber çekirdeğindeki yansımaları azaltır.
APC uç yüzleri, tarihsel olarak dalga boyu bölmeli çoklama (WDM) uygulamalarında tek modlu fiber için kullanılmıştır. Bu uygulamalar daha yüksek dalga boylarında çalışır ve yansımalara daha duyarlıdır. APC tek modlu konektörler, mavi UPC tek modlu konektörlerden ayırt edilebilmeleri için yeşil konektör gövdesine sahiptir.
Tüm single-mode MPO konektörleri APC uç yüzleri kullanır, çünkü birden fazla UPC fiberde iyi yansıtma elde etmek neredeyse imkansızdır. Bu nedenle mavi single-mode MPO konektörleri hiç görmezsiniz. APC tek modlu MPO'lar, üstün yansıtma performansı gerektiren kısa menzilli tek modlu 200GBASE-DR4, 400GBASE-DR4 ve 800GBASE-DR8 veri merkezi uygulamaları için özellikle faydalıdır.
Artık veri merkezlerinde APC çok modlu MPO konektörleri daha yaygın olarak kullanılmaktadır. Geleneksel 40 ve 100 Gig paralel optik çok modlu uygulamalar UPC MPO konektörleriyle iyi çalışırken, 400 ve 800 Gig çok modlu uygulamalardaki yüksek hızlı PAM4 sinyalleri yansımalara daha duyarlıdır. Bu durum, APC çok modlu MPO konektörlerini bu uygulamalar için yeni standart haline getirmiştir.
Denetim ve Temizlik Hususları
Her konektör uç yüzü, bağlanmadan önce incelenmeli ve gerekirse temizlenmelidir — fabrikada sonlandırılmış ve ambalajından yeni çıkarılmış MPO konektörler de dahil. Bir fiberdeki kirletici maddeler aynı dizideki başka bir fibere kolayca geçebileceğinden, MPO'lar için uygun inceleme özellikle önemlidir.
MPO'nun incelenmesi, geniş görüş alanlı (LFOV) mikroskop kullanılarak tüm ferrule'un incelenmesiyle başlar. İnceleme sırasında, MPO konektör tipi ve uç yüzüne uygun inceleme ucu kullanılması çok önemlidir. APC konektörünü incelemek için UPC ucu kullanmak veya tersini yapmak, temizliği belirlemek için tüm uç yüzünün yeterli şekilde görülmesini engeller. Fluke Networks FI-3000 FiberInspector™ Ultra Kamera, hem UPC hem de APC 8, 12 ve 24 fiber MPO uç yüzlerini incelemek için uçlarla birlikte standart olarak gelir. 16 ve 32 fiber MPO'ları ve VSFF MMC konektörlerini incelemek için aksesuar uçlar da mevcuttur.
MPO'ları incelemek için önemli bir husus, hem MPO dizisinin tamamını hem de tek tek fiberleri görüntüleyebilme yeteneğidir. FI-3000 gibi gelişmiş inceleme araçları, tek bir entegre görüntü sağlamak için çift kamera özelliğine sahiptir. Bu sayede belirli bir alanı yakınlaştırabilir, konektör üzerinde kaydırma yapabilir veya ayrıntılı bir görünüm için belirli bir fiberin görüntüsüne dokunabilirsiniz.

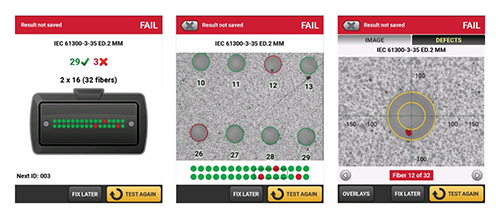

En iyi inceleme araçları, IEC 6300-3-35 standartlarında tanımlanan her bir fiber uç yüzünün kritik bölgelerindeki kusurların sayısı ve boyutuna göre konektör temizliğini otomatik olarak onaylayarak insan öznelliğini ortadan kaldırır. FI-3000, algoritmik işlemler kullanarak fiber uç yüzlerini IEC standart kriterlerine göre hızlı bir şekilde inceler, derecelendirir ve onaylar, MPO konektörünün her bir fiberi için otomatik GEÇTİ/KALDI sonuçları sağlar. FI-3000, karanlık ve kalabalık veri merkezi ortamlarında MPO'ları incelemek için PortBright™ aydınlatma özelliği de sunar.
İnceleme sonucunda MPO'nun uç yüzeyinde gevşek parçacıklar tespit edilirse, bir sonraki adım konektörü temizlemektir. Yalnızca fiber optik ve MPO'lar için özel olarak formüle edilmiş çözücüler ve temizleyiciler kullanın, örneğin Fiber Optik Temizleme Kitlerimizde bulunanlar gibi. Fluke Networks Quick Clean™ Temizleyiciler, VSFF MMC konektörleri dahil olmak üzere tüm MPO konektör türlerini temizlemek için kullanılabilir.
MPO'ları Test Etme Yöntemleri
Herhangi bir fiber kurulumundan sonra, bağlantıların tasarım spesifikasyonunun uzunluk, kayıp bütçesi ve polarite gereksinimlerini karşıladığından emin olmak için optik kayıp test seti (OLTS) ile Tier 1 sertifikasyon testi yapılması zorunludur. Ayrıca, çoğu üretici fiber kablolama sistemi için garanti almak için bunu şart koşmaktadır.
MPO konektörleri kullanan paralel optik bağlantılar için en iyi uygulama, test edilen bağlantıya uygun yerleşik MPO konektörlü bir test cihazı kullanmaktır. Bu bağlantıları çift yönlü bir test cihazıyla test etmeye çalışmak zaman alıcıdır ve tutarsızlıklara yol açabilir, çünkü her fiber çifti (gönderme ve alma) fan-out kabloları veya kasetler kullanılarak ayrı ayrı test edilmelidir — tüm bu işlemler sırasında uç yüzeylerin temiz tutulması gerekir.

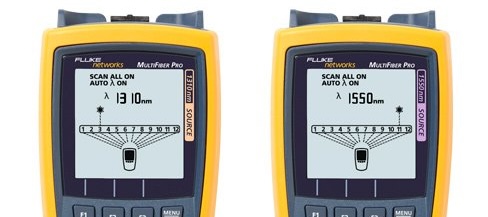

Fluke Networks MultiFiber™ Pro MPO test cihazı, paralel optik bağlantıları test etmek için yerleşik bir MPO konektörüne sahiptir. Tüm fiberleri çeşitli dalga boylarında aynı anda tarayabilir ve tüm bağlantı için ekleme kaybı sonuçlarını görüntüleyebilir. MPO kabloları ve konektörlerinde fiber polaritesi de daha karmaşıktır, bu nedenle bu bağlantıların doğru polaritesini de test edebilen MultiFiber Pro gibi bir sertifikasyon test cihazı kullanmak idealdir.
MPO konektörleri içeren tüm fiber bağlantıların MPO test cihazı gerektirmediğini anlamak önemlidir. Dubleks uygulamalarda omurga kablolarını birleştirmek için MPO ana kablo kullanıyorsanız, test cihazını MPO'ya bağlamak konusunda endişelenmenize gerek yoktur. Teknik olarak sadece dubleks bağlantıyı test ediyorsunuz ve bu nedenle test cihazınızı, sonunda aktif ekipmanınızı bağlayacağınız yama panelinin önündeki dubleks bağlantı noktasına bağlayacaksınız.
Ancak, bu bağlantıları test ederken, kayıp sonuçları her iki uçtaki dubleks konektörlerin kaybının yanı sıra ana kablo her iki ucundaki MPO konektörlerin kaybını da içerecektir. Bu senaryoda test cihazınızı MPO'lara bağlamanız gerekmese de, ana kabloları bağlamadan önce yine de kontrol edilmeleri (ve gerekirse temizlenmeleri) gerekir.
Aynı durum, yüksek hızlı MPO bağlantı noktasının 4X100 Gig gibi birden fazla düşük hızlı çift yönlü bağlantı noktasını desteklediği çift yönlü ayrılma uygulamalarının test edilmesi için de geçerlidir. Teknik olarak hala dört bağımsız çift yönlü bağlantıyı test ediyorsunuz. Ancak, yapılandırmaya bağlı olarak, bu çift yönlü bağlantıları test etmek için MPO-çift yönlü fanout kablosu ve 3 atlama teli yöntemi gerekebilir. Fluke Teknik Yardım Merkezi (TAC), çeşitli breakout yapılandırmalarının test edilmesi konusunda rehberlik sağlayabilir.
MPO Evrimine Ayak Uydurmak
Veri merkezlerindeki MPO'lar, 10 Gig omurga kablolarını birleştirmek için ilk kullanıldıkları zamandan bu yana, 40 ve 100 Gig paralel optik uygulamalarını destekleyecek şekilde önemli ölçüde gelişmiştir. Daha fazla veri merkezi 400 ve 800 Gig ve hatta 1,6 Terabit hızlarına geçtikçe ve uygun maliyetli breakout yapılandırmaları ve VSFF sürümlerini benimsedikçe, MPO'lar fiber optik bağlantıların önemli bileşenleri olmaya devam edecektir.
Fluke Networks de onlarla birlikte gelişmektedir. Veri merkezlerindeki MPO konektörlerinin gelişimini yakından takip ediyor ve fiber sertifikasyon test cihazlarımızın en yeni MPO uygulamalarını ve konektör türlerini desteklemesini sağlamak için Ar-Ge çalışmalarımızı bu yönde yönlendiriyoruz.
