Ürün Adı
Aim TTI I-Prober 520 - Pozisyonel Akım Probu
Ürün Kodu
Aim TTI I-Prober 520
Garanti Süresi
36 Ay

I-prober 520 yeni şeyler yakalamanızı sağlayan radikal bir probtur. Konvensiyonel akım problarını kullanamayacağınız diğer kondüktörler ve PCB yollarındaki akımları tespit etmenizi ve ölçümlemenizi sağlar.

Prob ile komponentleri kablolara, entegre devrelerin bacaklarına, ve PCB devre kartlarına gömebilirsiniz.

Genel olarak, devreye şönt rezistörü ekleyip, devreyi keserek veya standart akım probları ile manyetik materyallerin döngüsünde iletken çevrilmesi ile akım ölçümlenir.

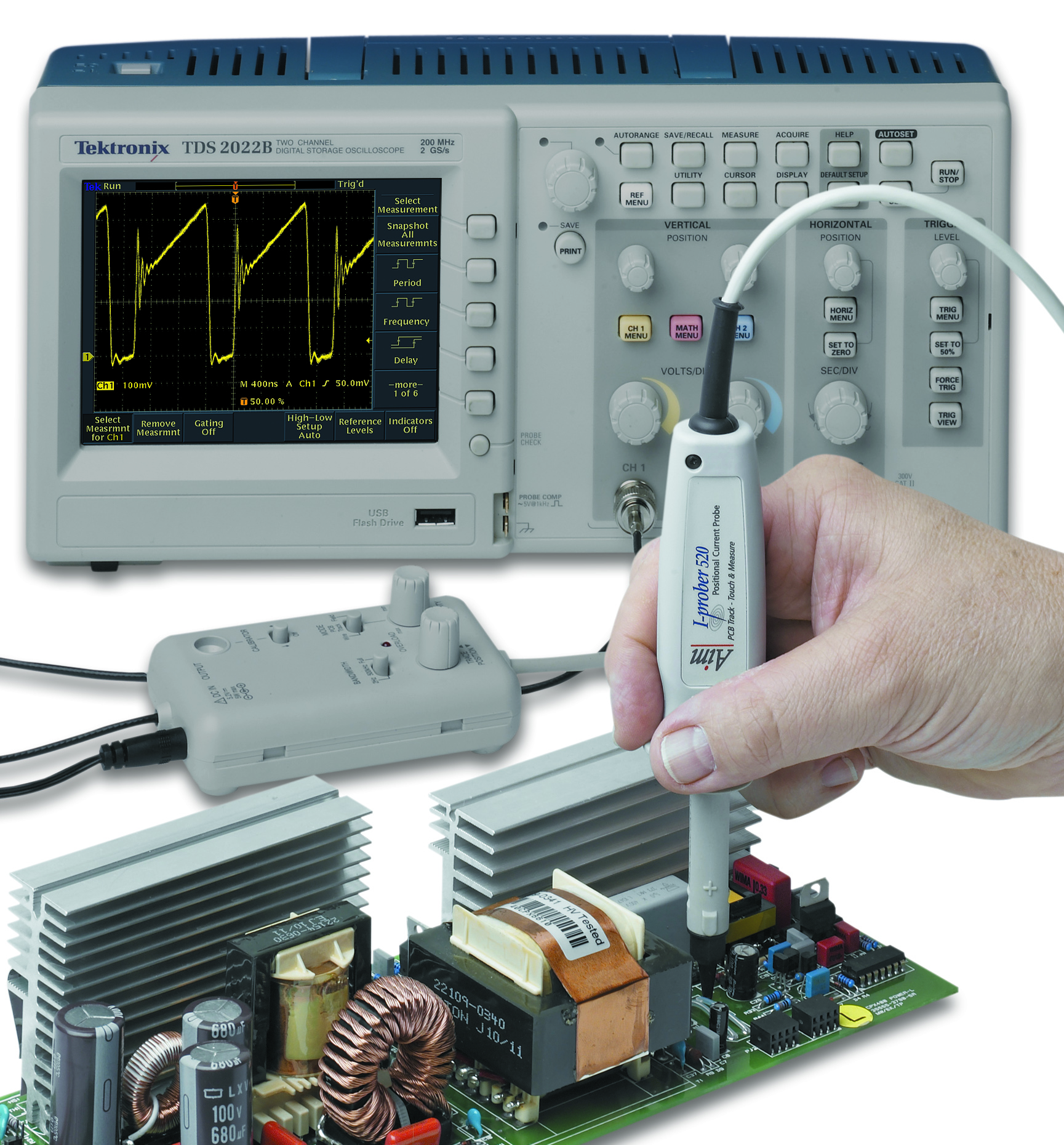

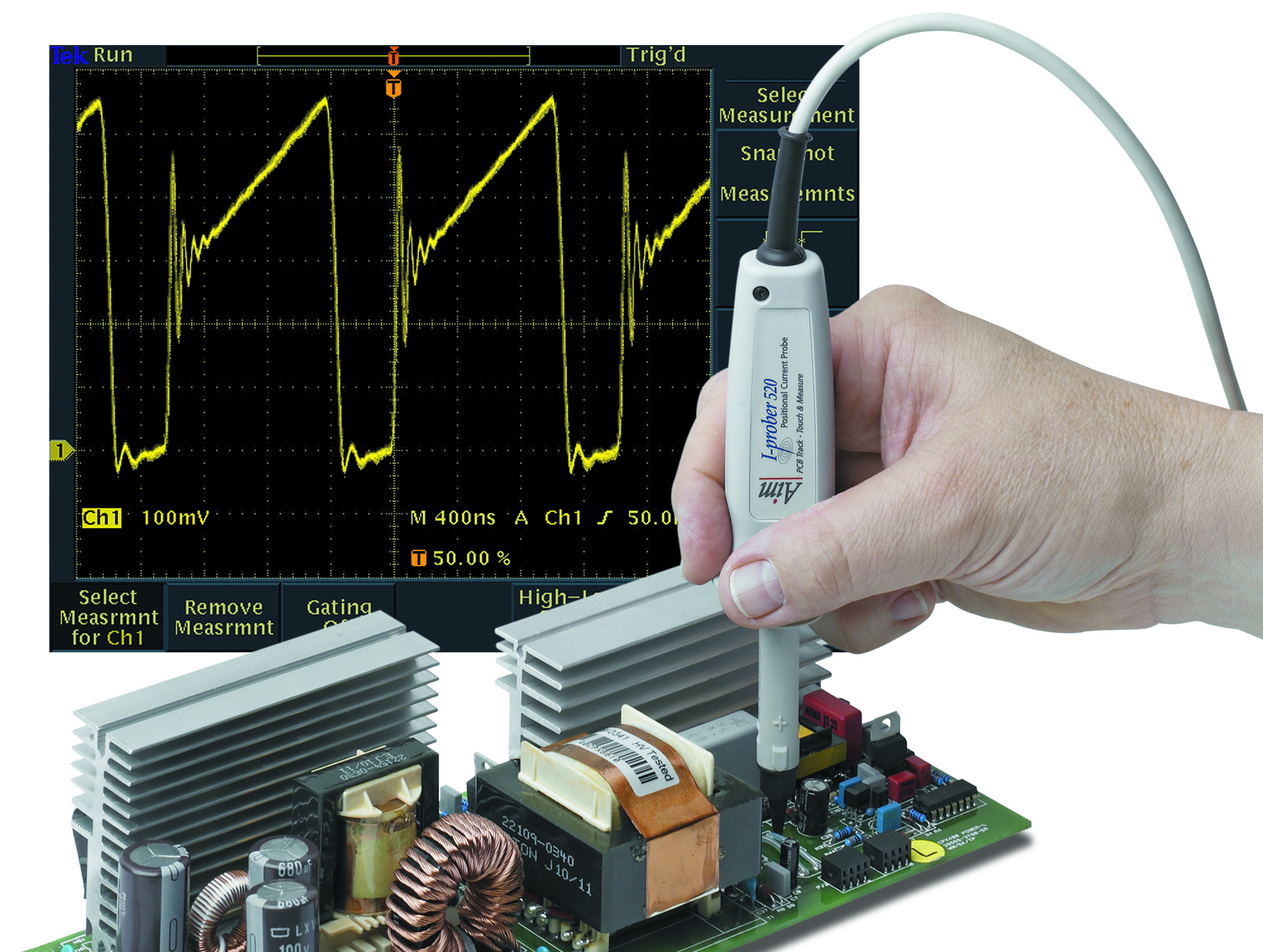

I-prober 520 ile izole ucu kondüktörün üzerine kolayca yerleştirerek, DC- 5 MHz’e kadar akım gözlemleyip, ölçümleyebilirsiniz.

TEKNİK ÖZELLİKLER
Çıkış Sinyali
Maksimum Çıkış:± 10V .
Osiloskop Girişi: < 30pF ile parallel olarak 1MΩ’da giriş empedansları için uygun
İzleme Pozisyonu: Kontrol kutusundaDC offset geniş aralığı .
Güvenlik
Maks. Akım Gerilimi :300V Cat II (AC hat devrelerinde).
600V (cihaz içerisindeki categorize edilmemiş ikinci devrelerde).
Maks. Uç Sıcaklığı: Prob ucunda maksimum 150ºC’ye kadar sıcaklık.
Uyumluluk : EN61010-1 & EN61010-031 ile uyumlu
Bant Genişlik Kontrolü
Buton Konumları: Full 500kHz 2Hz
Nominal Bant Genişlikleri:DC ~ 5MHz , DC ~ 500kHz, DC ~ 2Hz
Yükselme Zamanı:<70ns 700ns 175ms
Düşüş: <±5% <±1% <±1%.
Gürültü(Standart)*: 6mA rms,3mA rms, 1.5mA rms
* Toroid eklerini kullanarak akım ölçümleme için gürültü seviyesidir. PCB yolları ölçümlemesi için , iz genişliğive kazanım ayarlarına bağlı olan gürültü, iz genişliği 0.5mm iken, Toroid ölçümleme değerleri ile benzerdir.
HF Performans (Buton, Full bantgenişliği konumunda)
Yayılmada Gecikme :60ns standart (10%’e kadar).
Bandwidth: DC ~ 5MHz (kısa sinyal)
Slew Rate: 15A/µs (eşit).
Yüksek Güç Göstergesi
Eşik Göstergesi: Kontrol Kutusundaki Gösterge LED’i çıkış gerilimi artış gösterdiğinde yanar. ± 10V veya sistemi doyma noktasına getirecek bir manyetik alan mevcut olduğunda.
Güç Kaynağı
Güç Kaynağı: AC adaptörden , 5.2V ,5 watt’a kadar (desteklenen).
Mekanik
Prob Boyutları: 155mm x 38mm x 28mm maks; uç 2.8mm x 1.8mm
Kablo Uzunluğu: Prob ucundan BNC çıkışına kadar 2m
EMC
Uyumluluk: EN61326 ile uyumlu
MANYETİK SAHA ÖLÇÜMLEME(Mod = Saha (Field))
Ölçeklendirme Faktörü: 250µT (veya 200A/m) her Volt için.
Doğruluk ve Doğrusallık: ±3%
Maksimum Saha: ±2·5mT (2000A/m).
TOROID KULLANARAK AKIM ÖLÇÜMLEME (Mod = Kablo ((Wire)
Ölçeklendirme Faktörü: 1 Amp her Volt için.
Doğruluk ve Doğrusallık: ±5%
Akım Aralığı: ±10mA to ±10A (DC + peak)
Maks. Kablo Çapı:3.5mm (kırılmamış) veya 6mm (Son besleme)
PCB YOLLARINDA AKIM ÖLÇÜMLEME(Mod = PCB İzleme ((PCB Track)
Ölçeklendirme Faktörü: 0·2mm ~ 3.5mm arası izleme genişliği için ayarlanabilir her Volt için 1 Amp ve 3mm to 6.5mm arası Kalibratör ve mukayese grafikleri kullanarak izleme genişliğinde, her Volt için 2 Amp.
Sensör Aralığı: Probsensörden PCB izleme setine kadar 0.7mm’e kadar mesafede tasarlanmıştır.
Kalibrator:0.5 mm’lik yoldan(track) geçerek AC veya DC kalibrasyon akımı sağlayan kontrol kutusu, cihaz bünyesinde mevcuttur.
Tüm doğruluk değerleri 1 saat ısınma sonrası 18°- 28°C arasında saptanmıştır.

Genel Özellikler

  • İzole iletken pro bile akım ölçümleme
  • PCB yollarında, component kablolarında ve devre kartlarında gözlemleme ve ölçümleme imkanı
  • 10mA’den 20A’e kadar geniş dinamik aralıkta peak to peak ölçümleme
  • 5 MHz’e kadar DC Geniş Bant Genişliği
  • Tam bant genişliğinde <6mA rms’e eşit düşük gürültü figürü
  • 300V Cat II (600V Cat I) Güvenlik Oranı
  • Herhangi bir osiloskop ile bağlantı imkanı
  • H-saha tipi prob genel amaçlı kullanımında yüksek doğruluk oranı
  • Standart ‘Kapalı Manyetik Devre’ akım problarına çevirim imkanı
  • Benzersiz Özellikler
  • İletken ile çevirme yada kesmeye gerek olmaksızın kullanım
  • PCB yollarında akımı direk olarak gözlemleme ve ölçümleme
  • Çok düşük empedans ilavesi ve kapasite kaçağı gibi durumlarda devre koşullarını en düşük seviyede rahatsız etme
  • Sınırlama ve zor alanlara erişimde kullanım kolaylığı
  • Yüzeye monte komponentleri, IC bacakları ve kısa component bacaklarındaki akımı ölçümleme
  • Devre kartları içerisinde akan akımları gözlemleme
  • Yüksek gerilim kondüktörleri ve yüksek sıcaklık alanlarında kullanabilme imkanı

Model: TTI I-Prober 520 - Pozisyonel Akım Probu

Doküman İsmi Tarih İndirme Boyut İndir
TTI I-Prober 520 Brosur 15/01/2013 12:34:24 226 1,34 MB NETES İndir
