Aim TTI QPX Serisi QPX750SP DC Güç Kaynağı

YENİ
Ürün Adı
Aim TTI QPX Serisi QPX750SP DC Güç Kaynağı
Ürün Kodu
Aim TTI QPX750SP
Garanti Süresi
36 Ay

PowerFlex+ 750W DC Laboratuvar Güç kaynağı : 750 W güç zarfı içinde maksimum 80 volt ve maksimum 50 amper

QPX serisi laboratuvar güç kaynakları, çok çeşitli uygulamaların ihtiyacını karşılamak üzere voltaj ve akım seçiminde esneklik sağlamak üzere tasarlanmıştır. Seriye yeni eklenen QPX750SP, ön havalandırmalı ve düşük gürültülü fan destekli soğutmalı kompakt 3U yarım raf genişliğinde bir kasaya yerleştirilmiş tek çıkışlı 750 W'lık bir ünitedir. RM460 4U raf kiti (ayrı olarak satılır), tam havalandırma sağlayan üstte ve altta ½U raf aralığına sahip bir veya iki QPX750SP'yi barındırır.

Güç
Geleneksel bir PSU, çıkış voltajıyla doğrudan azalan bir güç kapasitesi sağlayan sabit bir akım sınırına sahiptir. Aim-TTi PowerFlex+ düzenleme sistemi, genel bir güç zarfı sınırı içinde daha düşük voltajlarda daha yüksek akımların üretilmesini sağlar. Çıkış, aynı maksimum voltaj ve güç derecesine sahip geleneksel bir PSU'nun akımının altı katından fazlasını sağlayabilir. PowerFlex+ düzenlemesi, QPX750SP'nin 750 W'lık bir güç zarfı içinde 80 V'a kadar voltaj ve 50 A'ya kadar akım kapasitesine sahip olduğu anlamına gelir. Dengeli bir çok fazlı dönüştürücü sistemi dalgalanmayı en aza indirir ve dinamik performansı iyileştirir, ayrıca  güç seviyesi için alışılmadık derecede düşük gürültü ve iyi geçici tepki yanıtı sağlar.

Kontrol
Yeni bir renkli dokunmatik ekran, çalışmayı kolaylaştırır ve sayısal tuş takımı ve döner kodlayıcıya ek olarak dokunmatik aracılığıyla veri girişi seçeneği sunar. 1mV ve 10mA çözünürlüğe sahip ölçüm, toplam güç için bir okuma ile tamamlanırken, çalışma limitleri V, I veya W olarak ayarlanabilir. Dört terminalli bir bağlantı oluşturmak için uzaktan algılama terminalleri kullanılarak yüksek akımlarda bağlı yükün eşdeğer direnç ölçümleri yapılabilir. Bu, manyetikler ve kablo demetleri gibi belirli bileşen türleri için daha güvenilir sonuçlar verir. QPX750SP, 50V üzerindeki voltajların SELV gerekliliklerine ("SELV Modu") uymak için kullanıcıdan yetkilendirme gerektirdiği ek bir güvenlik özelliği sağlar.

USB, LAN/LXI ve yarı-analog dahil olmak üzere kapsamlı bir arayüz dizisi standarttır. GPIB, fabrika veya müşteriye uygun seçenek olarak mevcuttur. QPX750SP, Aim-TTi Test Bridge yazılımıyla uyumludur ve grafiksel uzaktan cihaz kontrolü, kayıt ve sıralama sağlar.Böylece, manyetikler ve kablo demetleri gibi belirli bileşen türleri için daha güvenilir sonuçlar verir.
QPX750SP, 50V üzerindeki voltajların SELV gerekliliklerine ("SELV Modu") uymak için kullanıcıdan yetkilendirme gerektirdiği ek bir güvenlik özelliği sağlar.

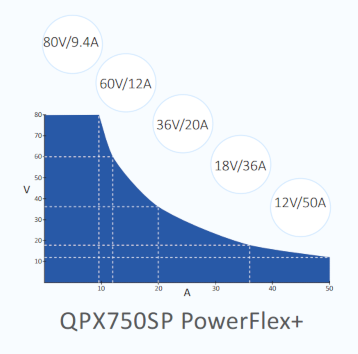

QPX750SP'nin TTi PowerFlex+ tasarımı, genel bir güç sınırı zarfı içinde daha düşük voltajlarda daha yüksek akımların üretilmesini sağlar. Çıkış, aynı maksimum voltaj ve güce sahip geleneksel bir PSU'nun akımının beş katından fazlasını sağlayabilir (Bkz.aşağıdaki güç eğrisi).
Örnek voltaj/akım kombinasyonları 80V/9.4A, 60V/12A, 36V/20A, 18V/36A ve 12V/50A'dır.

PowerFlex+ regülatörü, QPX750SP'ye bu gücün bir birimi için olağanüstü düşük çıkış gürültüsü veren lineer bir çıkış aşaması içerir ve iyi bir geçici yanıt sağlar.
QPX750SP, 750 W'lık bir güç zarfı içinde geniş bir voltaj veya akım aralığı sağlamak için PowerFlex+ teknolojisini kullanan tek çıkışlı bir dc güç kaynağıdır. Ön paneldeki dokunmatik ekran kontrollerinden veya otomasyon arayüzlerinden kolay kontrol ile hem tezgah üstü hem de sistem uygulamalarına uygundur. Hem ön hem de arka terminallerle donatılmıştır, isteğe bağlı 4U raf montaj kitinde rafa monte edilebilir. USB ve LXI uyumlu LAN arabirimleri standarttır ve isteğe bağlı olarak bir GPIB arabirimi mevcuttur.
Yüksek hassasiyet
Enstrümantasyon kalitesi 16 bit DAC tarafından kontrol edilen ayar ile QPX750SP, yüksek doğruluk ve kararlılık sunar. Kısmi kontrol, renkli dokunmatik ekran ve sayısal tuş takımı veya döner buton kullanılarak yapılır ve ayar çözünürlüğü 1mV'den 50V'a ve 2mV'den 80 volta kadardır. 50V üzerindeki voltajları bir parola kullanarak kısıtlamak için SELV modu kullanılabilir.
Dengeli çok fazlı dönüştürücü sistemi
Dengeli bir çok fazlı dönüştürücü sistemi dalgalanmayı en aza indirir ve dinamik performansı iyileştirir. Bu, güç seviyesi için alışılmadık derecede düşük gürültü sağlar ve iyi geçici tepki ile birleşir
Tezgah veya raf montajı
QPX750SP, tezgah veya rafa monte uygulamalar için eşit derecede uygundur. Kasa, tezgah kullanımı için entegre eğim ayaklarına sahiptir ve hem ön hem de arka panellerde çıkış ve algılama terminalleri bulunur. Şasi 3U yarım genişliktedir. Opsiyonel olarak ½U üstte ve altta havalandırmaya sahip 4U raf montaj kiti mevcuttur (RM460). Bu, bir veya iki QPX750SP ünitesini tutabilir - ½ genişlikte bir boşluk paneli sağlanır.

Otomasyon Arayüzleri
QPX750SP, standart olarak bir USB ve LXI sınıf C uyumlu LAN arayüzü ile birlikte gelir. Opsiyonel olarak bir GPIB arayüzü mevcuttur

MODEL

QPX600D / QPX600DP

QPX750SP

QPX1200/QPX1200P

ÇIKIŞ ÖZELLİKLERİ

GERİLİM / AKIM SEVİYELERİ

Gerilim Aralığı:

 1- 0V Aralığında 60V 2- 0V Aralığında  80V

 1- 0V aralığında  50V , 2- 0V aralığında  80V

0V ila 60V

Akım Aralığı:

10mA ila 50A

10mA ila  50A

10mA ila 50A

Güç Aralığı :

600W'a kadar

750W'a kadar

1200W'a kadar

ÇIKIŞ AYARLARI

Çalışma Modu:

Otomatik geçiş ve mod göstergesi ile sabit voltaj veya sabit akım.

Ekranda CV, CC veya CP mod göstergesi çıkış ayar parametrelerine bağlı olarak otomatik geçişli sabit voltaj, sabit akım veya sabit güç.

Otomatik geçiş ve mod göstergesi ile sabit voltaj veya sabit akım.

Gerilim Ayarı:

Kayan noktalı sayısal giriş veya fiziksel buton ile

Çözünürlük:
 60V aralığı için -1mV
80V aralığı için 2mV

Çözünürlük:
 50V aralığı için 1mV,
80V aralığı için 2mV

Çözünürlük :1mV.

Akım Ayarı:

Kayan noktalı sayısal giriş veya fiziksel buton ile; Çözünürlük 10mA.

Ayar Doğruluğu:

Gerilim:

60V aralığında %0,1 ± 2mV,
(80V aralığında %0,1 ± 4mV) Akım- %0,3 ± 20mA.

Gerilim:

50V aralığında %0,1 ± 2mV,
(80V aralığında %0,1 ± 4mV)
Akım: %0,3 ± 20mA.

Gerilim:

%0,1 ± 2mV,                                       Akım: %0,3 ± 20mA.

ÇIKIŞ PERFORMANSI

Yük regülasyonu

<0.01% +5mV (CV modu).Uzaktan algılama kullanarak PowerFlex zarfı içindeki herhangi bir yük değişikliği için

Hat düzenlemesi:

<0.01% +5 mV, %10 hat voltajı değişikliği için .

Dalgalanma ve Gürültü: (20MHz bant genişliği).

Tipik olarak <3mV rms, <20mV pk-pk.

Geçici tepki:

%5 ila %95 yük değişimi için ayarlanan seviyenin <2ms ila 100 mV içinde.

%5 ila %95 yük değişimi için ayarlanan seviyenin 100 mV içinde.

<250µs ila 100 mV içinde %5 ila %95 yük değişimi için ayarlanan seviye.

 Arka Terminaller: <2 m s Ön Terminaller: <2.5ms

Algılama:

Seçilebilir yerleşik veya uzaktan algılama.

Çıkış Koruması:

Çıkış, 90V'a kadar ileri voltajlara dayanacaktır. Diyot kelepçesi ile ters koruma.

Çıkış, 70V'a kadar ileri voltajlara dayanacaktır. Diyot kelepçesi ile ters koruma.

Aşırı Gerilim koruması (OVP):

0,1V'lik adımlarla 2V ila 90V arasında ayarlanabilir.

0.1V adımlarla 2V ila 65V arasında ayarlanabilir.

Aşırı Akım koruması (OCP):

0.1A'lık adımlarla 2A ila 55A arasında ayarlanabilir.

Aşırı Sıcaklık koruması:

Aşırı ortam sıcaklığına veya tıkalı havalandırma yuvalarına karşı koruma sağlamak için dahili sıcaklık artışını izler.

Sıcaklık katsayı:

Tipik olarak  <100ppm/oC.

Algı Hatası:

Yanlış kablolamaya karşı koruma sağlamak için uzaktan algılama terminalleri ile çıkış terminalleri arasındaki voltajı izler.

SAYAÇ ÖZELLİKLERİ

Ekran tipi:

Büyük nokta vuruşlu siyah beyaz  aydınlatmalı LCD.

4,3 inç (10,9 cm)  aydınlatmalı TFT LCD, toplam 480 x 272 piksel, 16 renk, dirençli dokunmatik ekran.

Büyük nokta vuruşlu siyah beyaz  aydınlatmalı LCD.

Sayaç Fonksiyonu:

5 haneli voltaj ölçer ve 4 haneli akım ölçer. Limit değerlerinin, hafıza içeriğinin vs. gösterimi. Geniş alfa-nümerik mesaj/menü yelpazesi.

Limitler Ekranı:

Limit ayarları ölçümlerle aynı anda görüntülenebilir.

Ölçüm Çözünürlüğü:

Voltaj : 1mV (80V aralığında 2mV). Akım : 10mA.

Gerilim : 1mV. Akım : 10mA.

Sayaç Doğruluğu:

Voltaj: Okumanın %0,1'i ± 2 basamak (CI modu ve Kayıtsız).

Voltaj: Okumanın %0,1'i ± 2 basamak.                                                                                                   Akım: Okumanın %0,3'ü ± 2 basamak.

Voltaj: Okumanın %0,1'i ± 2 basamak (CI modu ve Kayıtsız).

Akım: Okumanın %0,3'ü ± 2 basamak (CV modu ve Kayıtsız).

Akım: Okumanın %0,3'ü ± 2 basamak (CV modu ve Kayıtsız).

VxA:

Ekran, watt cinsinden hesaplanan gücü gösterir. Çözünürlük : 0.1W. Doğruluk: 0,5% ± 0·1W.

V/A:

Ekran hesaplanan direnci gösterir. 5 haneye kadar çözünürlük. Ölçüm belirsizliği ekranda* gösterilir. *QPX750SP hariç

ÖN PANEL KONTROLÜ

Çıkış Anahtarlama:

Elektronik güç kontrolünü çalıştıran düğmeye basın. Açık durumunun LED göstergesi.

Çıkış Terminalleri:

Öne ve Arkaya monteli güvenlik terminalleri, maksimum 50 Amper'de 6 mm kablo çapı, 6 mm fişler veya 8 mm klipsler veya maksimum 30 Amper'de 4 mm fişler kabul eder.

Algılama Terminalleri:

Ön ve arka panelde vidasız terminaller.

Hafıza Ayarlama:

50'ye kadar kurulum (veya QPX1200S ve 600D ile 10'a kadar) klavye ve P-versiyonlu dijital arayüzler aracılığıyla kaydedilebilir ve geri çağrılabilir.

Klavye Kontrolü:

Uzaktan kumanda arayüzlerinin seçimi ve kurulumu dahil tüm fonksiyonlar klavyeden ayarlanabilir.

Döner Buton kontrol:

Döner Jog kontrolü, yarı-analog modda çıkış voltajını ve akım ayarlarını ayarlamak için kullanılabilir. Kontrol edilecek çıkış öncelikle uygun kontrol tuşu ile seçilir.

ANALOG & LOJİK ARAYÜZLER

ANALOG UZAKTAN KUMANDA VE İZLEME

Gerilim ve akım limitini ayarlamak ve gerçek çıkış gerilimini ve akımını izlemek için izole edilmemiş girişler ve çıkışlar. Bu sinyaller negatif çıkışa atıfta bulunur ve 0 ila 10V veya 0 ila 5V (klavye aracılığıyla seçilebilir) aralığına sahiptir. Analog kontrol voltajının güç kaynağı içinde sayısallaştırıldığını unutmayın.

Kontrol Doğruluğu:

Gerilim: 0.3% ± 4mV; Akım: 0.5% ± 40mA.

İzleme Doğruluğu:

Gerilim: 0.3% ± 4mV; Akım: 0.5% ± 40mA.

LOGIC KONTROL GİRİŞ VE ÇIKIŞI

LOGIC GİRİŞİ:

Yaklaşık 1mA'dan daha büyük bir giriş akımında etkinleştirilen bir arka panel opto-izole giriş. Kullanıcı, çıkışı etkinleştirmek, çıkışı devre dışı bırakmak veya etkinleştirildiğinde yok sayılmak için LOGIC IN (klavye aracılığıyla) ayarlayabilir.

LOGIC ÇIKIŞI:

Etkinleştirildiğinde ('anahtar kapatma') 2mA'ya kadar düşen izole bir arka panel açık kollektör çıkışı; LOGIC OUT'a uygulanabilecek maksimum voltaj 30VDC'dir. Kullanıcı, çıkış etkin veya devre dışı, akım sınırı (CI modu), güç sınırı (UNREG modu) veya herhangi bir hata açması için LOGIC OUT'u "kapalı" veya "açık" olarak ayarlayabilir.

DIGITAL BUS ARAYÜZLERİ (SADECE P VERSIYONLARINDA)

QPX-P, RS-232, USB, GPIB veya LAN (LXI sınıf C ile uyumlu) kullanarak tam uzaktan kontrol ve geri okuma sunar. Tüm arayüzler toprak potansiyelindedir ve çıkış terminallerinden opto izolelidir.

RS-232:

Standart 9 pinli D konektör. Baud hızı 9.600. (QPX750SP'de mevcut değildir).

USB:

USB 2.0 bağlantısı (USB 1.x ile geriye dönük uyumlu). Sanal bir COM bağlantı noktası olarak çalışır.

GPIB: (opsiyonel)

(IEEE-488) Arayüz, IEEE-488.1 ve IEEE-488.2 ile uyumludur.

Ethernet (LAN):

Standart 10/100 base-T donanım bağlantısı. Yerel Alan Ağına bağlantı veya tek bir PC'ye doğrudan bağlantı için ICMP ve TCP/IP Protokolü.

LXI Uyumluluğu:

LAN arayüz  LXI class C ile uyumludur . Daha fazla bilgi için tıklayınız:  www.aimtti.com/go/lxi

Uzaktan komut işleme süresi:

Tipik olarak, cihazdaki bir adım voltajı değişikliği için komut sonlandırıcının alınması ile çıkış voltajının değişmeye başlaması arasında <100ms.

SAĞLANAN SÜRÜCÜ YAZILIMI :

IVI Sürücü:

Windows için bir IVI sürücüsü sağlanır. Bu, LabView*, LabWindows*, KeysightVEE* vb. gibi yaygın uygulamalar için destek sağlar.

USB Sürücü:

Standart bir Windows* USB sürücüsünü çağıran bir yükleme dosyası sağlanır.

GENEL ÖZELLİKLER:

AC Girişi:

110V - 240V AC ±%10, 50/60Hz. Kurulum Kategorisi II.

Giriş Gücü:

Maksimum 1600VA

Maksimum  1000VA

Maksimum  1600VA

Sıcaklık:

Çalışma: +5ºC ila +40ºC, %20 ila %80 RH, Depolama: -40ºC ila + 70ºC.

Çevresel Özellikler:

2000 m'ye kadar irtifalarda iç mekan kullanımı, kirlilik Derecesi 2.

Soğutma:

Akıllı değişken hızlı fanlar.

Güvenlik:

 EN61010-1 ile uyumlu

EMC:

 EN61326  ile uyumlu

Boyutlar:

350 x 130 x 413 mm (GxYxD) (3U yükseklik )

215 x 130 x 460mm(GxYxD) (3U yükseklik),terminaller dahil

350 x 130 x 413mm (GxYxD) (3U yükseklik ).

Ağırlık:

9.2kg (20lb).

<6.4kg (14lb)

9.2kg (20lb).

Masaüstü Kurulumu

Ön paneli yukarı doğru eğmek için kullanılabilen katlanır ayaklar dahil edilmiştir.


Rack Kabin Montaj Seçenekleri:

19 inç raf montajı- RM460 (PSU'nun üstünde ve altında havalandırma alanı sağlar).

Aim & Thurlby Thandar Instruments Ltd., sürekli geliştirme politikası yürütür ve önceden haber vermeksizin özellikleri değiştirme hakkını saklı tutar.
Doğruluk özellikleri, 1 saatlik ısınmadan sonra 18°C ila 28°C sıcaklık aralığı için geçerlidir.



QPX750SP, maksimum toplam 750 watt çıkış gücüne sahip bir laboratuvar dc güç kaynağıdır ve hem masaüstü hem de sistem uygulamaları için uygundur. USB veya LAN/LXI kullanan standart tam dijital uzaktan kumanda olarak sağlanır. Opsiyonel olarak bir GPIB arayüzü mevcuttur.

  • PowerFlex+ Düzenlemesi
  • Tek çıkış 750W
  • 80V'a kadar veya 50A'e kadar
  • Sayısal giriş artı jog tekerleği
  • Dokunmatik renkli LCD
  • Ön ve arka terminaller
  • İsteğe bağlı raf montaj kiti (4U'da 2 birim)
  • Standart olarak USB ve LAN/LXI
  • GPIB Seçeneği
  • Yarı Analog uzaktan kumanda

MODEL

Çıkışlar

Toplam Güç

Maksimum  Volt

Maksimum  Amp

Arayüzler

POWER- FLEX

POWER- FLEX+



QPX750SP



1



750 Watts



80V



50A

Analog, GPIB*,USB, LAN (LXI)





QPX600D

2

1200 Watts

80V

50A

Analog





QPX600DP



2



1200 Watts



80V



50A

Analog, GPIB*, RS-232, USB, LAN (LXI)





QPX1200S

1

1200 Watts

60V

50A

Analog





QPX1200SP



1



1200 Watts



60V



50A

Analog, GPIB*, RS-232, USB, LAN (LXI)





Doküman İsmi Tarih İndirme Boyut İndir
AIM TTI QPX Serisi DC Güç Kaynağı Datasheet 22/02/2022 14:24:48 87 3,98 MB NETES İndir
QPX750SP;QPX 750 SP;QPX 750SP;QPX750 SP
