BM 099 AC+DC TRMS Harmonic PowerClamp™ ölçüm cihazı, aşağıdaki gelişmiş ölçüm fonksiyonlarını destekler:
Aktif Güç, Reaktif Güç, Görünür Güç, H02–H25 arası tekil harmonik bileşenler, Toplam Harmonik Bozulma (THD%), Toplam Bozulma Faktörü (DF%), Gerilim / Akım (Volt / Amper) ölçümleri.
Cihaz, AC+DC modunda DC bileşeni (Hdc) ölçebilecek şekilde tasarlanmıştır ve 3 fazlı sistemlerde hem dengeli hem de dengesiz yüklerin ölçümünü destekler.
Gelişmiş Çift Ekran (Dual Display) gösterimleri:
- Volt / Amper + THD%
- Volt / Amper + DF%
- VA / W / VAR + PF (Güç Faktörü)
- AC+DC VA + DC Akım (DCA)
| Özellik |
Açıklama |
| True RMS |
AC + DC |
| Örnekleme Hızı |
2x/s |
| Doğruluk (DCV) |
±%0,5 + 5d |
| Maks. İletken Çapı |
51 mm |
| Akım Ölçümü |
AC / DC akım |
| Fonksiyon & Özellikler |
Pens ampermetre |
| Diğer Ölçümler (maks. aralık) |
AC+DC Güç, Harmonikler, Kapasitans, Frekans, Güç (kW, kVar, kVA), Direnç, Sıcaklık |
| Özel Fonksiyonlar |
DF%, THD%, MAX-MIN, REL (Göreceli ölçüm), VFD |
| Test Fonksiyonları |
Süreklilik testi, Diyot testi, EF gerilim algılama |
| Darbe (Surge) Koruması |
8 kV |
| Ölçüm Kategorisi (Güvenlik) |
CAT IV |
| Kategori Gerilimi |
600 V |
| Standart Aksesuarlar |
Takılı pil, BKP60 K-tipi termokupl, Altın kaplamalı test probları (çift), Yumuşak taşıma çantası, Kullanım kılavuzu |
| Derinlik |
44 mm |
| Genişlik |
94 mm |
| Ağırlık |
394 g |
True RMS ölçüm yeteneği ve optimize edilmiş ergonomik tasarımı sayesinde BM 099 AC+DC TRMS Harmonic PowerClamp™, ticari ve konut tipi elektrik tesisatlarında çalışan elektrikçiler için genel arıza tespitinde ideal bir ölçüm cihazıdır.
BM 099, güç ölçümü (aktif, reaktif, görünür) yapmanın yanı sıra; yük akımının varlığını doğrulama, AC/DC akım ölçümü ve devrelerin, anahtarların, sigortaların ve kontakların süreklilik (continuity) testlerini gerçekleştirmek üzere tasarlanmıştır.
Bu dayanıklı ve sağlam pens ampermetreler, 1000A AC/DC’ye kadar akım ölçümleri, tek fazlı ve 3 fazlı (dengeli ve dengesiz) yükler için ideal çözümdür.
AmpTip™ pens çeneleri sayesinde pano içi kablolarda ve küçük kesitli iletkenlerde hassas ölçüm yapılabilir.
Cihaz; arkadan aydınlatmalı LCD ekran, çalışma alanı için entegre el feneri, 1 kV giriş koruması ve 1.2/50 μs darbe süresine sahip 8 kV yıldırım kaynaklı geçici aşırı akım (surge) koruması ile donatılmıştır.
Öne Çıkan Özellikler
-
Gerilim, Akım, Harmonikler ve Güç fonksiyonlarında AC ve AC+DC True RMS ölçüm
-
W (Aktif Güç), VAR (Reaktif Güç) ve VA (Görünür Güç) ölçümleri
-
Çift Ekran (Dual Display) gösterimleri:
-
Dengesiz Yüklerde 3 Faz Güç Ölçümü; 3 telli ve 4 telli hesaplama seçenekleri
-
Doğrudan Tek Faz Güç, 3 Faz Dengeli Yük Gücü ve AC+DC Görünür Güç ölçümü
-
V/A AC modunda H02–H25 arası tekil harmonik Volt/Amp ölçümleri, THD% ve DF%
-
V/A AC+DC modunda harmonik ölçümlere DC bileşeni (Hdc) ekleme
-
V/A fonksiyonları için THD% (Toplam Harmonik Bozulma): %2 – %600
-
V/A fonksiyonları için DF% (Toplam Bozulma Faktörü): %2 – %100.0
-
Fast BeepLit™ süreklilik testi: Gürültülü ortamlarda sesli uyarı + arka aydınlatma efekti
-
Temassız Elektrik Alanı Algılama (NCV – Non-Contact Voltage Detection)
-
Daha hassas canlı hat tespiti için prob temaslı EF algılama
ve daha fazlası – detaylar için teknik veri sayfasına (datasheet) bakınız

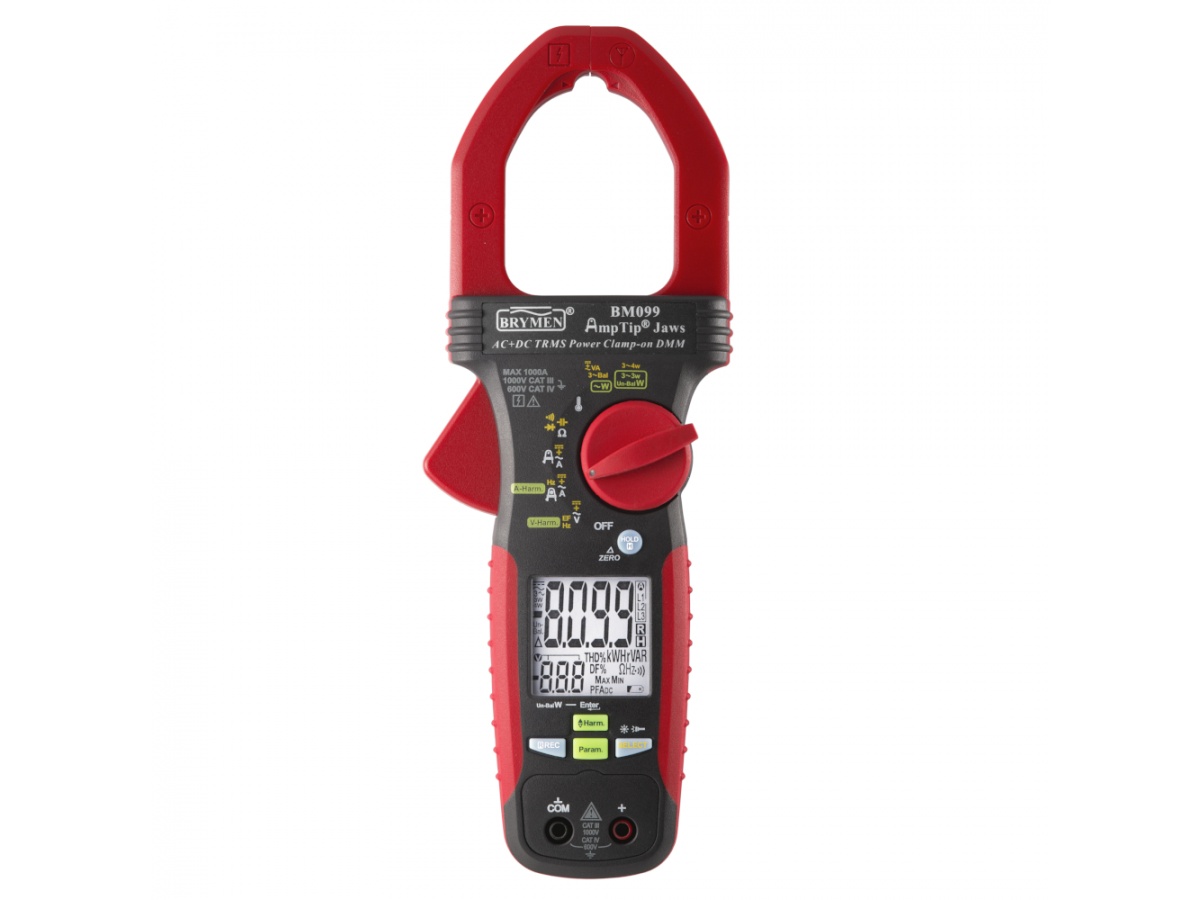

BM099 AC+DC TRMS Harmonic PowerClamp™
Brymen BM-099 Güç Ölçümlü Pens Ampermetre
Aksesuarlar: Test probu seti, kullanım kılavuzu, yumuşak taşıma çantası, BKP60 banana fişli K-tipi termokupl
Opsiyonel Aksesuarlar: BKB32 banana fiş – K-tipi soket adaptörü
