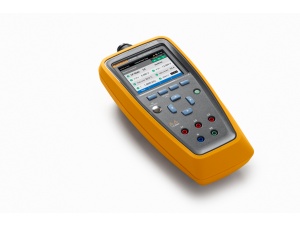

Fluke 1670 Serisi Çok Fonksiyonlu Tesisat Test Cihazları, çalışma şeklinizde devrim yaratacaktır. Ergonomik tasarımı, kusursuz kullanıcı arabirimi, entegre veri yönetimi özellikleri, kablosuz bağlantı (1673 FC ve 1674 FC) ve kapsamlı raporlama yazılımı ile 1670 Serisi, entegre tesisat testi çözümlerine yeni bir standart getiriyor. Güvenilir tesisat testi, bir tesisin elektrik sistemlerinin güvenliğini, optimum işlevselliğini ve bütünlüğünü sağlamak için kritik önem taşır. 1670 Serisinin sağlam tasarımı, IEC/HD 60364-6 ve ilgili tüm yerel tesisat test standartlarının gereksinimlerini karşılarken evsel, ticari ve endüstriyel uygulamalardaki elektrik tesisatlarının güvenliğini doğrulamanıza olanak tanır. 1670 Serisi ile gerekli testlerinizi daha hızlı gerçekleştirebilir ve belgelendirme için harcadığınız zamanı azaltabilir, tüm bunları yaparken de topladığınız verilere en üst düzeyde güven duyabilirsiniz.
Basitleştirilmiş Kullanıcı Arabirimi ve Test Kurulumu
1670 Serisi, gelişmiş çift yönlü kullanıcı arabirimiyle test kurulumunu ve hazırlığını kolaylaştırarak veri yönetimini bir üst seviyeye taşır. Projenizi kurarken müşteriler, sahalar, dağıtım panoları, devreler ve test noktaları için hiyerarşik ağaç topolojisi; yüksek çözünürlüklü renkli dokunmatik ekran, akıllı bir cihaz veya bilgisayar kullanılarak kolayca özelleştirilebilir. Doğru veriler elde etmek için test sırasında bilgileri doğrudan alet üzerinde düzenleyin, ekleyin, silin veya değiştirin ya da Fluke Connect™ mobil uygulaması veya TruTest™ masaüstü yazılımı aracılığıyla güncellemeleri test cihazınıza aktarın. Kolay okunan test tabloları, her seferinde doğru test noktasında doğru ölçüm verilerini yakaladığınızı hızlı bir şekilde görmenize yardımcı olur. Artık test cihazınızı kurmaya ve verileri düzenlemeye daha az, değerli testler yapmaya daha fazla zaman ayırabilirsiniz.
Tüm Gerekli Testleri %30'a Kadar Daha Hızlı Yapın
Tesisat testi zaman alıcı bir süreç olabilir. Genellikle, sinir bozucu olabilen ve hatalara yol açabilen tekrarlı, manuel test kurulumları gerektirir.
Fluke 1670 Serisi, tek bir düğmeye dokunarak tüm tesisat test sırasını çalıştırmanızı sağlayan benzersiz bir Otomatik Test işlevi (1673 FC / 1674 FC) kullanır. Entegre bir yardım işlevi, ölçüm başarısını sağlamaya yardımcı olmak için görsel bir bağlantı kılavuzu sağlar. Kullanıcı tanımlı limit uyarıları ile otomatik ölçüm doğrulaması, test sonuçlarını ilgili standartlarla karşılaştırarak olası sorunları hızlı bir şekilde belirlemek için size anında, görsel bir başarılı/başarısız göstergesi verir. Manuel testleri ortadan kaldırmak ve ölçüm doğrulamasını otomatikleştirmek, testlerinizi %30'a kadar daha hızlı gerçekleştirebileceğiniz anlamına gelir; bu da size diğer kritik görevlere odaklanmak için daha fazla zaman kazandırarak üretkenliğinizi artırır.
* Manuel teste göre %30 daha hızlı test etme.
Belgelendirme ve Raporlama Süresini %50'ye Kadar Azaltın
Fluke 1670 Serisi Çok Fonksiyonlu Tesisat Test Cihazları, belgelendirme süresini %50'ye kadar kısaltmanıza yardımcı olur. Test sonuçlarını test edilen devreye veya noktaya bağlayarak manuel veri girişini ve kayıt tutma süreçlerini azaltın. Ayrıca sahada test cihazı, akıllı bir cihaz veya bilgisayar üzerinden denetim sonuçları için ön izleme yapabilir ve verilerinizi sahada saklamayı, yönetmeyi ve paylaşmayı kolaylaştırmak üzere Fluke Connect uyumluluğundan faydalanabilirsiniz. Sadece birkaç basit adımla sahada denetim sertifikaları oluşturmanıza olanak tanıyan Fluke TruTest Yazılımı sayesinde denetiminizi hizmet anında sonuçlandırabilir ve faturalandırabilirsiniz. İlgili tüm fotoğrafları ve denetim notlarını belgelendirmenizi ve girmenizi sağlayan Fluke Connect mobil uygulaması sayesinde işinizi sahada tamamlayabilirsiniz. Böylece ofiste fazladan iş yapmanıza gerek kalmaz.
* Müşterilerle yapılan görüşmelere göre %50 daha hızlı raporlama ve belgelendirme.
Insulation PreTest™ İşlevi
Fluke 1674 FC, tesisatı daha iyi koruyabilmeniz ve maliyetli hatalardan kaçınmanız için patentli bir Yalıtım Ön Testi içerir. Test cihazı, test sırasında sisteme cihazlar bağlı olduğunu algılarsa yalıtım testini durdurarak görsel ve sesli bir uyarı verir. Bu, çevresel ekipmanın kazara hasar görmesini önlemeye yardımcı olarak size hem zaman hem de para tasarrufu sağlar.
Optimize Edilmiş Yazılım ve Raporlama
Tek ve entegre bir Fluke çözümü ile geleneksel veri yönetiminin zorluklarını ortadan kaldıran Fluke TruTest Yazılımı, elektrik sistemi veri yönetimini ve raporlamasını basitleştirir. Güçlü veri yönetimi ve test bilgileri, müşteriler veya yönetim ekibiniz için anlaşılması kolay raporların üretilmesi açısından kritik önem taşır. USB-C arabirim kablosu veya Fluke Connect mobil uygulaması aracılığıyla yazılım ile tesisat test cihazınız arasında test meta verileri oluşturmanıza ve aktarmanıza olanak tanıyan TruTest süreci kolaylaştırır ve doğru sonuçlar elde etmenize yardımcı olur. Kullanıcı dostu arabirim, sezgisel iş akışı ve rapor oluşturucu, ölçüm verilerinizi şirket logonuz ve elektronik imzanızla tamamlanan yazdırılabilir test sertifikalarına ve raporlarına hızlı bir şekilde dönüştürebileceğiniz anlamına gelir. Ekran üzerindeki canlı gösterge paneli, tüm müşterilerinizin durumunu anında görmenize ve isterseniz daha fazla ayrıntı düzeyine geçmenize olanak tanır.
Fluke TruTest Yazılımı; BS7671, DIN VDE 0100-600, ÖVE/ ÖNORM E 8101, NIN/NIV, NEN3140 ve diğer Avrupa tesisat testi standartları da dahil olmak üzere giderek genişleyen bölgesel rapor listesiyle uyumlu sertifikalar oluşturmanızı sağlar. Bu raporların tümüne tek bir dokunuşla erişilebilir ve önceden yapılandırılmış uluslararası bir şablon, TruTest Yazılımının konumunuz ne olursa olsun ihtiyaçlarınızı görmesini sağlar.
Fluke Connect Uyumluluğu
Fluke Connect mobil uygulaması ile 1673 FC ve 1674 FC Tesisat Test Cihazlarının işlevselliğini geliştirerek sıkıcı veri girişi işlerini ortadan kaldırın ve bulut depolama ile veri yönetimini optimize edin. Tesisat test cihazınızdan alınan ölçüm verilerini kablosuz olarak senkronize ederek daha sonra TruTest masaüstü yazılımına aktaran Fluke Connect mobil uygulaması, sahada bile hızlı ve etkili raporlama sağlar. Fluke Connect uygulamasını kullanarak projeler oluşturun ve kolaylaştırılmış veri yönetimi için bunları 1673 FC ve 1674 FC cihazlarınıza yükleyin. Test cihazınıza göndermek üzere dağıtım panoları ve devreler oluşturun ve bu verileri test sürecinizi yönlendirmek için kullanın. Fluke Connect uygulaması ile akıllı cihazınızla fotoğraf çekebilir ve bunları notlarla birlikte belirli test noktalarına veya varlıklara atayarak ayrıntılı görsel denetim raporları oluşturabilirsiniz.
Güçlü Fluke Connect test araçları ekosistemiyle sorun giderme ve raporlama işlemlerinizi bir üst seviyeye taşıyabilirsiniz.
Yardımcı cihazlar ve test noktaları arasındaki verileri senkronize etmek için Fluke 369 FC Kaçak Akım Pensi veya Fluke 1630-2 FC Topraklama Pensi gibi ek test araçlarını bağlayarak müşterilerinize genel tesis sağlığının daha net bir resmini sunun.
|
1672 |
1673 FC |
1674 FC |
Tam renkli dokunmatik ekran |
• |
• |
• |
Yalıtım Ön Testi güvenlik fonksiyonu |
|
|
• |
L-N, L-PE, N-PE girişlerinde yalıtım |
• |
• |
• |
Otomatik Test sırası |
|
• |
• |
Otomatik başarılı/başarısız sonuçları |
• |
• |
• |
Devre ve hat empedansı - mΩ çözünürlük |
|
|
• |
L-N, L-PE, N-PE girişlerinde süreklilik |
• |
• |
• |
Düzgün DC girişine hassas RCD'leri (Tip B/B+) test edin |
|
• |
• |
Topraklama direnci |
|
• |
• |
Gerilim AC, DC ve frekans |
• |
• |
• |
Kablo bağlantı kutupları denetleyicisi, arızalı PE ve N kablolarını tespit eder |
• |
• |
• |
Yalıtım direnci |
• |
• |
• |
Süreklilik ve direnç |
• |
• |
• |
Süreklilik testi ile motor sargılarını ölçme (10 mA'de) |
• |
• |
• |
Devre ve hat empedansı |
• |
• |
• |
Olası Toprak Hata Akımı (PEFC/IK) |
• |
• |
• |
Olası Kısa Devre Akımı (PSC/IK) |
• |
• |
• |
RCD açma kapama süresi |
• |
• |
• |
RCD açma kapama akımı (rampa testi) |
• |
• |
• |
Tek bir testte AC, A ve F tipi RCD için açma kapama süresini ve akımını ölçer |
• |
• |
• |
RCD değişken test akımı |
• |
• |
• |
Otomatik RCD test sırası |
• |
• |
• |
Faz sırası testi |
|
• |
• |
Gerilim düşmesi ölçümü |
• |
• |
• |
Yalıtım İzleme Cihazı (IMD) testi |
|
|
• |
Dalgalanma Koruma Cihazı (SPD) testi |
|
|
• |
Diğer özellikler |
|
|
|
Fluke Connect uyumluluğu |
|
• |
• |
Fluke Cloud depolama |
|
• |
• |
Süreklilik, RCD ve devre testi için Açma/Kapatma geçişli Otomatik Başlatma |
• |
• |
• |
Işıklı ekran |
• |
• |
• |
Bellek, arabirim |
|
|
|
Z Max bellek |
|
• |
• |
Bellek |
• |
• |
• |
USB-C ve BLE arayüzü |
USB-C |
USB-C/BLE |
USB-C/BLE |
Genel Teknik Özellikler
Teknik Özellik |
Karakteristik |
Boyut |
26,25 cm x 14,19 cm x 11,93 cm (10,3 inç x 5,6 inç x 4,7 inç) |
Ağırlık (piller dahil) |
1,6 kg (3,5 lb) |
Pil boyutu, adedi |
BP290, lityum iyon, 10,8 V, 2.500 mAh, 27 Wh |
Giriş Koruması |
IEC 60529: IP40 |
Güvenlik |
IEC/EN 61010-1, IEC 61010-2-030 ve IEC 61010-2-034 ile uyumludur |
Güvenlik sınıfı |
CAT III 600 V, CAT IV 300 V |
Performans |
IEC 61557-1 ila IEC/EN 61557-8 ve IEC 61557-1 |
Gerilim ölçümü AC, DC ve frekans
Aralık |
Çözünürlük |
Giriş Empedansı |
Aşırı Yük Koruması |
600 V |
0,1 V |
320 kΩ |
660 V |
45-66 Hz |
0,1 Hz |
320 kΩ |
- |
Süreklilik testi (RLO)
Aralık (Otomatik aralık) |
Çözünürlük |
Açık Devre Gerilimi |
20 Ω/200 Ω/2.000 Ω |
0,01 Ω/0,1 Ω/1 Ω |
> 4 V |
Yalıtım direnci ölçümü (RISO)
Test gerilimleri |
|||
1672 |
100-250-500-1.000 V |
||
1673 FC/1674 FC |
50-100-250-500-1.000 V |
||
Test Gerilimi |
Yalıtım Direnci Aralığı |
Çözünürlük |
Test Akımı |
50 V |
10 kΩ ila 50 MΩ |
0,01 MΩ |
50 kΩ'da 1 mA |
100 V |
10 kΩ ila 20 MΩ |
0,01 MΩ |
100 kΩ'da 1 mA |
20 MΩ ila 100 MΩ |
0,1 MΩ |
||
250 V |
10 kΩ ila 20 MΩ |
0,01 MΩ |
250 kΩ'da 1 mA |
20 MΩ ila 200 MΩ |
0,1 MΩ |
||
500 V |
10 kΩ ila 20 MΩ |
0,01 MΩ |
500 kΩ'da 1 mA |
20 MΩ ila 200 MΩ |
0,1 MΩ |
||
200 MΩ ila 500 MΩ |
1 MΩ |
||
1.000 V |
100 kΩ ila 200 MΩ |
0,1 MΩ |
1 MΩ'da 1 mA |
200 MΩ ila 1.000 MΩ |
1 MΩ |
Yalıtım ön testi (1674 FC)
Yalıtım ön güvenlik testi |
Test Cihazı ile L, N ve PE arasında bağlantı gerekir. |
Dalgalanma Koruma Cihazı (SPD) Yalıtım RAMP Testi (Varistör Testi) IEC 61643-11
Test Gerilimi |
Gerilim Aralıkları |
Çözünürlük |
Test Akımı |
Hassasiyet |
500 V |
0 V ila 500 V Kademeli Rampa |
1 V |
1 mA |
± (%1,5 + 3 basamak) |
1.000 V |
0 V ila 1.000 V Kademeli Rampa |
1 V |
1 mA |
± (%1,5 + 3 basamak) |
Yalıtım İzleme Cihazları (IMD) IEC 61557-8
Aralık |
Çözünürlük |
Not |
1 kΩ ila 10 kΩ |
1 kΩ |
> 1 MΩ sadece >100 V gerilimlerle kullanılabilir |
10 kΩ ila 100 kΩ |
10 kΩ |
|
100 kΩ ila 3 MΩ |
100 kΩ |
Devre ve hat empedansı (ZI Açma Kapamasız ve Yüksek Akım)
Aralık Ayarı |
Çözünürlük |
Hassasiyet[1] |
10 Ω[2] |
0,001 Ω |
Yüksek Akım mΩ modu: ± (%2 + 35 basamak) Açma Kapamasız (2 ve 3 kablolu) mod: ± (%3 + 6 basamak) |
20 Ω |
0,01 Ω |
Yüksek Akım modu: ± (%2 + 4 basamak) |
200 Ω |
0,1 Ω |
Açma Kapamasız mod: ± (%3) Yüksek Akım modu: ± (%2) |
2.000 Ω |
1 Ω |
± %6[3] |
Olası Toprak Hata Akımı (PEFC) Olası Kısa Devre akımı (PSC)
Aralık |
Aralık |
Çözünürlük |
0 kA ila 50 kA |
IK < 1.000 A |
1 A |
IK ³ 1.000 A |
0,1 kA |
Hesaplama: Olası Toprak Hata Akımı (PEFC/IK) veya olası kısa devre akımı (psc/IK), ölçülen şebeke geriliminin sırasıyla ölçülen devre (L-PE) direncine veya hat (L-N) direncine bölünmesiyle belirlenir.
Gerilim düşmesi (hat empedans testi ile)
Aralık |
Çözünürlük |
Hassasiyet |
0,0 - %99,9 |
%0,1 |
Hat empedans ölçümlerinin hassasiyetini |
göz önünde bulundurun |
Not: Gerilim düşmesi değeri, hat empedansı ölçümü ve girilen akım değerinden hesaplanır
RCD testleri, test edilen RCD tipleri
RCD Tipi[1] |
1672 |
1673 FC |
1674 FC |
|
AC[2] |
G[3] |
• |
• |
• |
AC |
S[4] |
• |
• |
• |
A[5], F[6] |
G |
• |
• |
• |
A, F |
S |
• |
• |
• |
B, B+[7] |
G |
|
• |
• |
B, B+ |
S |
|
• |
• |
RDC-DD, RCD A/EV, RCD B/Mi[8] |
|
|
• |
• |
GFCI |
|
• |
• |
• |
RCD açma kapama süresi testi (ΔT)
Test İşlevi |
RCD Akım Seçimi |
||||||
10 mA |
30 mA |
100 mA[1] |
300 mA[1] |
500 mA[1] |
1.000 mA[2] |
Var[3] |
|
x½, 1 |
• |
• |
• |
• |
• |
• |
• |
x5 |
• |
• |
• |
|
|
|
|
Rampa |
• |
• |
• |
• |
• |
• |
• |
Otomatik |
• |
• |
• |
|
|
|
|
Şebeke gerilimi 100 V – 265 V ac, 45/66 Hz
RCD Açma Kapama Akımı (IΔN) Ölçümü/Rampa Testi
Akım Aralığı |
Adım Aralığı |
Bekleme Süresi |
Ölçüm Hassasiyeti |
|
Tip G |
Tip S |
|||
%30 ila %110: RCD nominal akım[1] |
IΔN değerININ %10’u[2] |
300 ms/adım |
500 ms/adım |
± %5 |
Tip A için %30 ila %210 IΔ N = 10 mA Tip B için %20 ila %210
Tip AC için %50 ila %100
Tip A için %35 ila %140 (> 10 mA)
Tip A için %35 ila %200 (£ 10 mA)
Tip B için %50 ila %200
Topraklama direnci testi (RE) - Yalnızca 1673 FC ve 1674 FC
Aralık |
Çözünürlük |
Frekans |
Çıkış Gerilimi |
200 Ω/2.000 Ω |
0,1 Ω/1 Ω |
128 Hz |
25 V |
Faz sırası gösterimi
Simge |
Aralık |
Ekran |
Faz Sırası göstergesi etkin |
185 V ila 600 V |
"1-2-3": veya yanlış faz için "3-2-1" |
SEZGİSEL KULLANICI ARABIRIMI VE KURULUM
Kolaylaştırılmış kullanıcı arabirimi, tam renkli dokunmatik ekran, akıllı cihazınız veya bir bilgisayar ile kolay kurulum için karmaşık çok seviyeli menüleri ortadan kaldırarak sahada geçirdiğiniz zamandan en iyi şekilde yararlanmanızı sağlar.
HIZLI VE DOĞRU TEST
Otomatik Test ve Otomatik Ölçüm Doğrulama işlevleriyle tesisat test hassasiyetini ve verimliliğini daha hızlı elde edin.
BASİTLEŞTİRİLMİŞ RAPORLAMA VE SONUÇLAR
Fluke TruTest™ yazılımının otomatik rapor içeriği oluşturma, Fluke Connect entegrasyonu ve tek dokunuşla raporlama özellikleriyle rapor oluşturma sürecini basitleştirin.
EK YETENEKLER:
FLUKE-1672 Çok Fonksiyonlu Tesisat Test Cihazı
FLUKE-1673 FC Çok Fonksiyonlu Tesisat Test Cihazı ile Otomatik Test, Fluke Connect™ uyumluluğu
FLUKE-1674 FC Çok Fonksiyonlu Tesisat Test Cihazı ile Otomatik Test, Yalıtım Ön Testi, Fluke Connect uyumluluğu
Birlikte verilen aksesuarlar
Tek giriş konektörlü ağır hizmet tipi şebeke kablosu, sert çanta, şarj için USB-C güç adaptörü, uzaktan kumanda probu, askı kayışı, sıfır adaptörü, test uçları ve problar, timsah klipsleri, lityum iyon pil.
Ek seçenekler
Fluke 1672, bağımsız bir model olarak veya Fluke TruTest Yazılımı ile birlikte bir set olarak satın alınabilir.
Fluke 1673 FC ve 1674 FC, bağımsız modeller olarak veya Fluke 1630-2, Fluke TruTest Yazılımı, Fluke Premium Care veya bunların bir kombinasyonunu içeren bir set olarak satın alınabilir.
