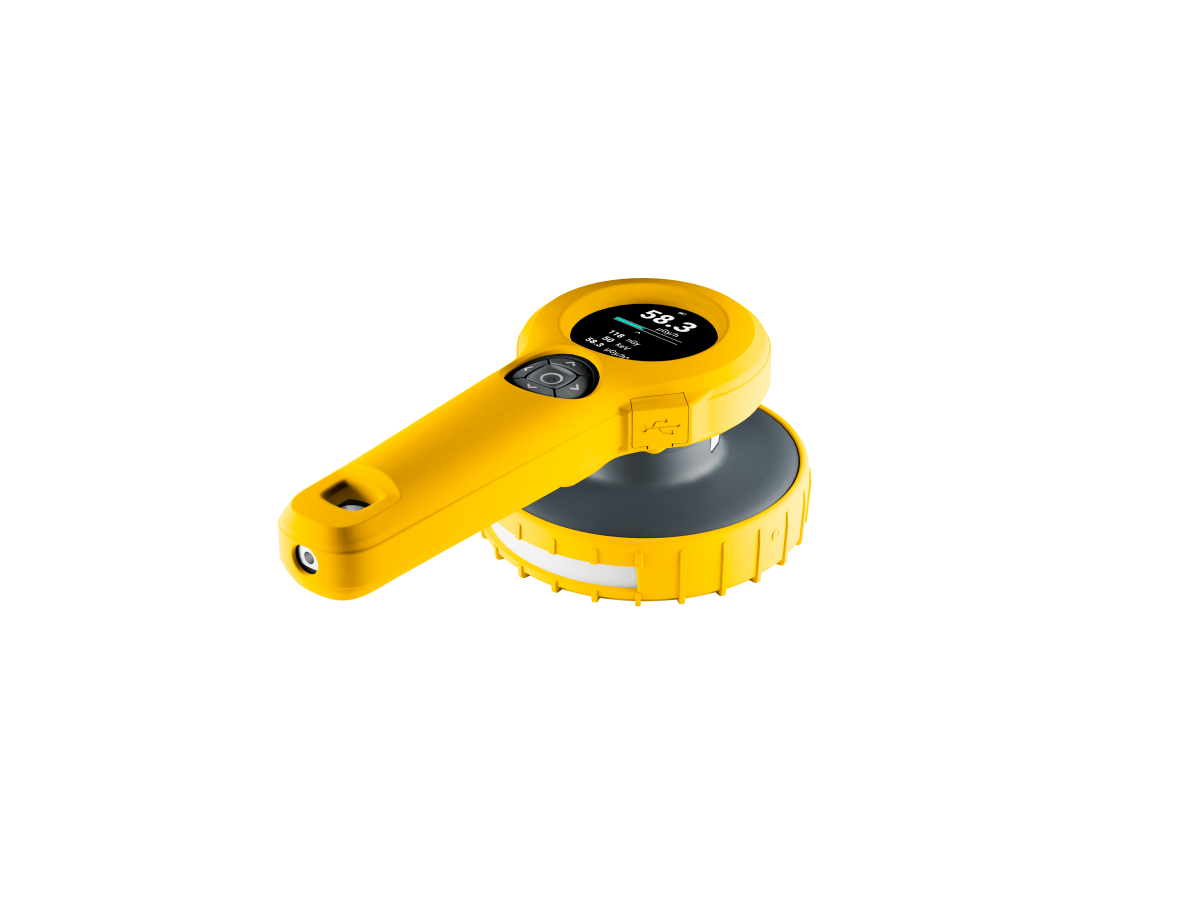

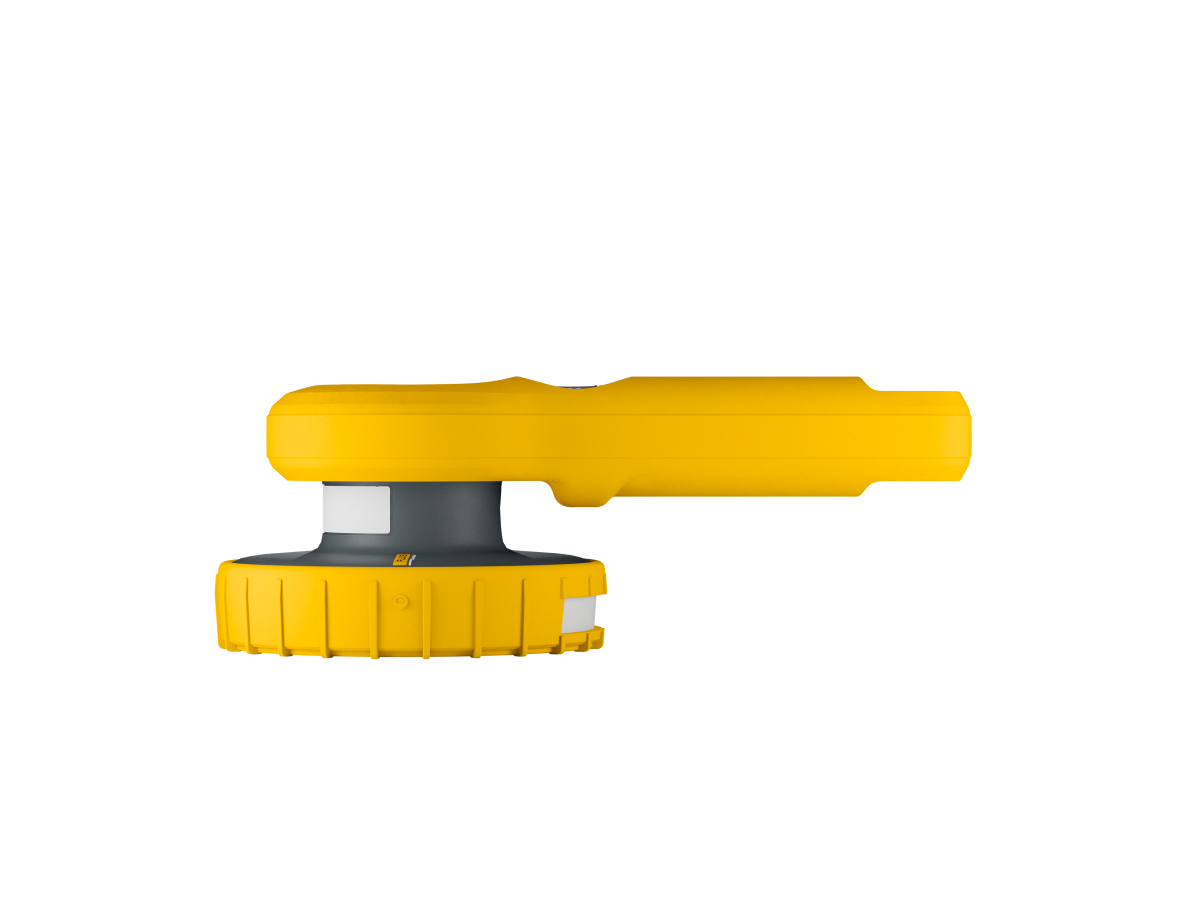

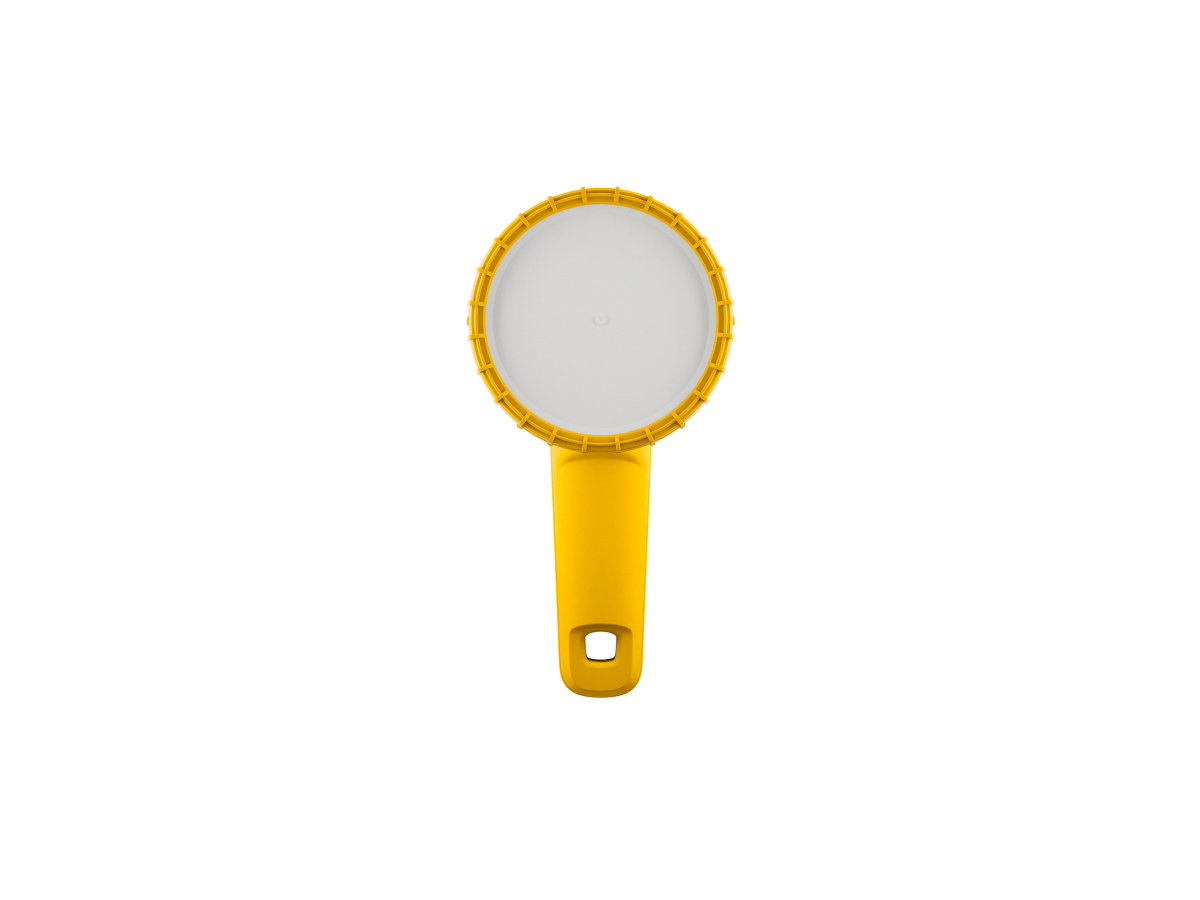

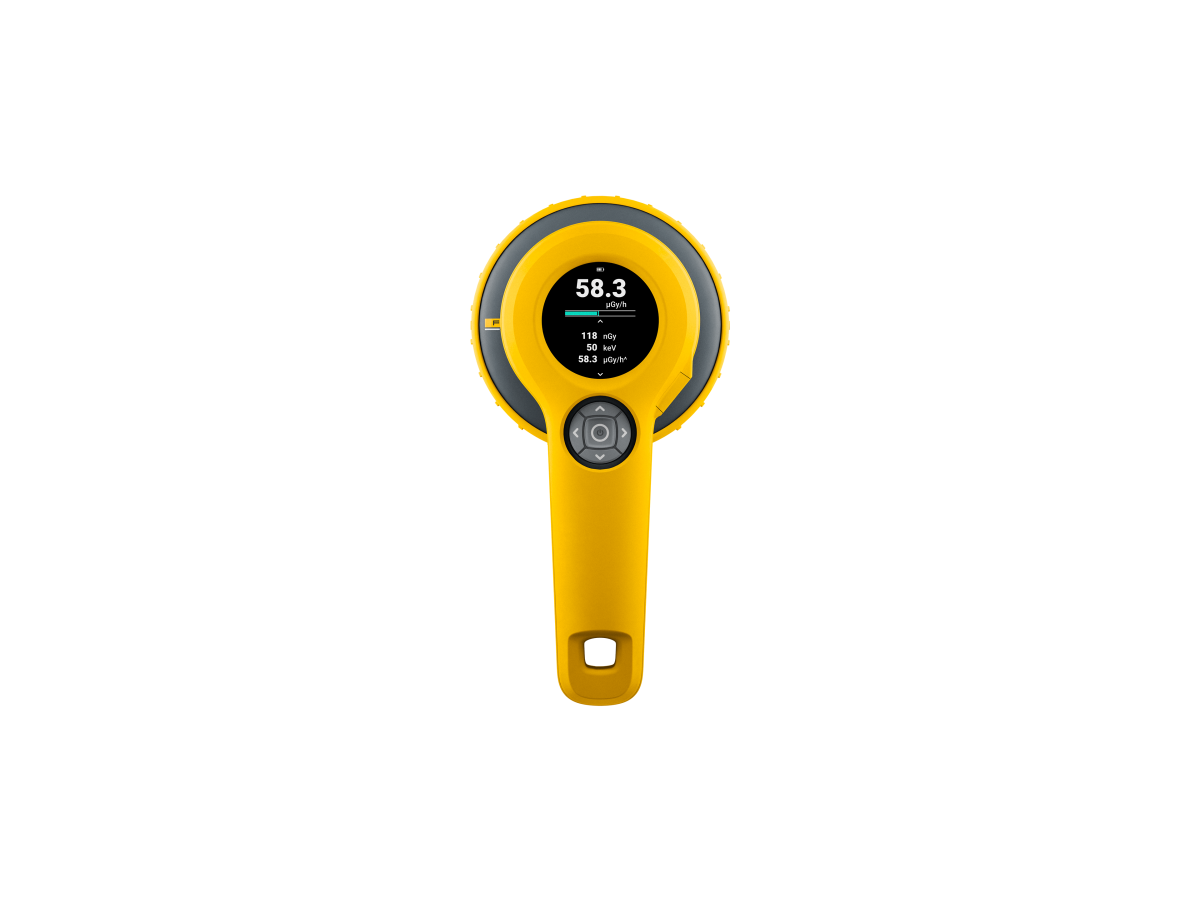

Fluke Biomedical 452R Radyasyon Ölçüm Cihazı
Dayanıklılık için Üretildi, Performans için Tasarlandı
Fluke Biomedical 452R, orijinal 452 modelinin güvenilir hassasiyetini, en zorlu endüstriyel gereksinimleri karşılamak üzere tasarlanmış sağlam yeni bir tasarımla bir araya getirir. 1 metrelik düşme testinden geçmiş 452R, geliştirilmiş dayanıklılığı ve yükseltilmiş IP65 koruma sınıfı sayesinde, tahribatsız muayene ve kontaminasyon ölçümlerinden röntgen taraması ve proses kontrolüne kadar geniş bir uygulama yelpazesinde kullanıma hazırdır. İster işyeri güvenliğini sağlamaya yardımcı olun, ister kritik denetimler gerçekleştirin ya da radyasyonu izleyin, Fluke Biomedical 452R, işiniz sizi nereye götürürse götürsün güvenilir, hızlı ve doğru sonuçlar sunar.
Her durum için tek bir cihaz, Sınırsız olanaklar
Teknoloji
Fluke Biomedical 452R’nin ölçüm teknolojisi, bir silikon sensör kümesi ile bir Geiger- Müller pankek’in birleşimine dayanmaktadır. Cihazda (modele bağlı olarak) air-kerma, ortam doz eşdeğeri ve sayım modları arasında geçiş yapmak için iki adet değiştirilebilir kapak bulunmaktadır. Bu tasarım, cihazı yüksek hassasiyet ve hızlı tepki süresinin yanı sıra geniş ve düz bir enerji tepkisi sunan çok yönlü bir cihaz haline getirmektedir.
Tipik uygulama alanları
• X-ışını tüpü sızıntısı
• X-ışını duvar sızıntısı
• Kontaminasyon ölçümleri
• Çevresel radyasyon
• Tahribatsız muayene
• Oda içindeki saçılan radyasyon
| Ortam doz eşdeğeri, H*(10) |
| Aralık |
0 μSv/h – 1 Sv/h (0 μrem/h – 100 rem/h) |
| Hız çözünürlüğü |
0.01 μSv/h (1 μrem/h) veya 3 digit |
| Doz çözünürlüğü |
0.1 nSv (0.01 μrem) veya 3 digit |
| Algılanan radyasyon |
γ ve X-rays > 10 keV |
| Doğrusallık, 137Cs |
±10 %, arka plan çıkarıldıktan sonra |
| Enerji aralığı |
16 keV – 7 MeV |
| Enerji cevabı ¹ |
> 20 μSv/h (2 mrem/h)
ve T < 30 °C (86 °F) |
±25 %, 16 – 20 keV
±15 %, 20 keV – 5 MeV
±25 %, 5 – 7 MeV |
| diğer durumlarda |
±25 %, 16 – 20 keV
±20 %, 20 keV – 1 MeV
−25 % – + 150 %, 1 – 7 MeV |
| Minimum X-ışını darbe süresi² |
5 ms T < 30 °C (86 °F) |
| Minimum linac hızlandırıcı frekansı²,³ |
100 Hz T < 30 °C (86 °F) |
| Doz hızı cevap süresi |
˜2 s aralığında yakalamak için 0.2 - 2 μSv/h (20 to 200 μrem/h) |
| IEC 60846-1 enerji aralığı4 |
20 keV – 2 MeV, etki açısı ±45° |
| IEC 60846-1 doz hızı aralığı4 |
1 μSv/h – 1 Sv/h (100 μrem/h – 100 rem/h) |
| IEC 60846-1 doz aralığı4 |
1 μSv – 24 Sv (100 μrem – 2.4 krem), değişken sabiti < 3 % |
| Birimler |
Sv
rem (1 rem = 1/100 Sv) |
| Air kerma, Kair |
| Aralık |
0 μGy/h – 1 Gy/h (0 μR/h – 114 R/h) |
| Hız çözünürlüğü |
0.01 μGy/h (1 μR/h) veya 3 digit |
| Doz çözünürlüğü |
0.1 nGy (0.01 μR) veya 3 digit |
| Algılanan radyasyon |
γ ve X-rays > 10 k |
| Doğrusallık, 137Cs |
±10 %, arka plan çıkarıldıktan sonra |
| Enerji aralığı |
30 keV – 7 MeV |
| Enerji tepkisi1 |
> 20 μSv/h (2.3 mR/h) ve
T < 30 °C (86 °F) |
±15 %, 30 keV – 5 MeV
±25 %, 5 MeV – 7 MeV |
| diğer durumlarda |
±30 %, 30 keV – 1 MeV
–25 % – +120 %, 1 MeV – 7 MeV |
| Minimum X-ışını darbe süresi2 |
5 ms T < 30 °C (86 °F) |
| Minimum linac frekansı2,3 |
100 Hz T < 30 °C (86 °F) |
| Hız cevabı süresi |
˜2 s aralığında yakalamak için 0.2 to 2 µGh/h (23 - 230 µR/h) |
| Birimler |
Gy
rad (1 rad = 1/100 Gy) R (1 R = 1/114.1 Gy) |
1. Cihaz, düşük atım hızlarında bir Geiger-Müller pancake sensörü, daha yüksek atım hızlarında ise bir katı hal sensör kümesi kullanır. 30 °C (86 °F) üzerindeki sıcaklıklarda, katı hal sensörlerinin devreye girdiği atım hızı sıcaklık arttıkça kademeli olarak artar.
2. Tepkinin, sürekli radyasyon koşullarındaki tepkinin ±%20 aralığı içinde kaldığı sınır. 30 °C (86 °F) üzerindeki sıcaklıklarda, cihazın düşük lineer hızlandırıcı darbe oranlarını ve kısa X-ışını darbelerini işleme yeteneği, sıcaklığın artmasıyla birlikte kademeli olarak azalır.
3. Tipik tıbbi lineer hızlandırıcıların mikrodalga darbe tekrarlama frekansını ifade eder. Her darbenin tipik süresi birkaç µs'dir.
4. Cihazın IEC 60846-1:2009 standardını karşıladığı aralıklar.
| Anma foton enerjisi, Ē |
| Aralık |
20 keV – 600 keV |
| Belirsizlik |
10 % < 100 keV, 20 % diğer türlü |
| Tanımlayıcı standart |
ISO 4037-1:2019 |
| Minimum doz oranı1 |
20 μSv/h (2 mrem/h) veya 20 μGy/h (2.3 mR/h), T < 30 °C (86 °F) |
| Sayım (α, β, γ) |
| Dedektör türü |
Geiger-Müller pankek |
| Pencere |
Mica, 1.5 – 2 mg/cm2 |
| Hassas alan |
15.55 cm2, behind 79 % açık çelik grid |
| Algılanan radyasyon |
α > 3.5 MeV
β > 40 keV
γ ve X-rays > 5 keV |
| Aralık |
0 cps – 20 kcps (0 cpm - 1.2 Mcpm) |
| Hız çözünürlüğü |
0.1 cps (1 cpm) veya 3 digit |
| Sayım çözünürlüğü |
1 sayım veya 3 digit |
| Geçersiz zaman düzeltmesi |
Otomatik, linearity within -10 % to +30 % |
| Tipik arka plan at 0.1 μSv/h |
0.5 cps (30 cpm) |
| Tipik gama hassasiyeti, 137Cs |
6 cps / μGy/h (3000 cpm / mR/h) |
| Hız cevabı süresi |
~2 s aralığında yakalamak için 1 - 10 cps (60 cpm - 600 cpm) |
| Birimler |
cps
cpm (1 cpm = 1/60 cps) |
| 2π emisyon hassasiyeti2 |
Radyonüklid |
Bozunma (Emax) |
Tipik verimlilik |
| 14C |
β¯ (0.16 MeV) |
15 % |
| 60Co |
β¯ (0.32 MeV) |
31 % |
| 36Cl |
β¯ (0.71 MeV) |
43 % |
| 90Sr / 90Y |
β¯ (0.55 / 2.28 MeV) |
49 % |
| 239Pu |
α (5.16 MeV) |
26 % |
| 241Am |
α (5.49 MeV) |
26 % |
1. 30 °C (86 °F) üzerinde, minimum doz oranı sıcaklığın artmasıyla birlikte kademeli olarak artar.
2. ISO 8769:2010 standardına göre, cihaz gövdesi (kapaksız) ile geniş alan sınıfı 2 kaynaklar arasında 3 mm mesafeden ölçülmüştür.
Temel özellikler
- Geniş uygulama yelpazesi
- IEC 60846-1 standardına uygundur.
- IP65 (toz geçirmez ve düşük basınçlı su püskürmesine karşı su geçirmez)
- Darbe direnci: IEC 60068-2-31:2008 standardına göre, kapak takılıyken beton zemine 1 metrelik bir düşüşe dayanacak şekilde tasarlanmıştır.
- Otomatik veri kaydetme
- PC yazılımı bağlantısı
- USB şarjı
- Alfa, beta, gama ve X-ışını radyasyon türlerini ölçer.
- Alarm eşiği ayarı
- İç ve dış mekan uygulamaları için tasarlanmıştır.
| Güvenlik standardı |
IEC 61010-1:2010 standardına uygundur, kirlilik derecesi 2 |
| Radyasyon ölçer standardı |
IEC 60846-1:2009 standardına uygundur; ancak EN 61326:2013
standardına uygun EMC ve alarm ses seviyesi hariçtir |
| Boyutlar |
254 x 130 x 90 mm (10,0 x 5,1 x 3,5 inç) |
| Ağırlık |
0.9 kg (2.1 pounds) |
| Ekran |
240 x 400 piksel renkli LCD, güneş ışığı altında okunabilir, arkadan aydınlatmalı |
| Alarm seviyesi |
30 cm (12 inç) mesafede 65 dB(A) |
| Çalışma sıcaklığı |
-20 – +50 °C (-4 – +122 °F) |
| Depolama sıcaklığı |
-30 – +70 °C (-22 – +158 °F) |
| Pil şarj sıcaklığı |
+10 – +40 °C (+50 – +104 °F) |
| Atmosferik basınç |
70 – 107 kPa, 3000 m'ye (10.000 ft) yüksekliğe kadar |
| IP kodu |
IEC 60529:1989-2013 standardına göre IP65 (toz geçirmez ve suya dayanıklı);
kapak takılı, contalar sağlam ve USB kapağı kapalıyken |
| Darbe |
IEC 60068-2-31:2008 standardına göre, kapak takılıyken genellikle
1 metreden beton zemine düşmeye dayanır |
| Nem, kapak açıkken |
< %90 bağıl nem, yoğuşmasız |
| Pil ömrü |
100 saate kadar |
| Pil |
Dahili şarj edilebilir lityum-iyon, 2550 mAh |
| Bağlantı |
İletişim ve şarj için USB mikro (5 V DC, 1,3 A) |
| Montaj |
Tutma kolunda standart 1/4” tripod dişi |
| Veri depolama |
4000 adet kaydedilmiş ölçüm ve 1 saniye çözünürlükte 10 günlük doz oranı kaydı |
| Yazılım |
RaySafe View (uzaktan kontrol, analiz ve veri aktarımı için) |
Modeller
452R modeli üç farklı modelde sunulmaktadır.
| |
R / Gy / rad |
Sv / rem |
cps / cpm |
| 452R |
+ |
+ |
+ |
| 452R Air Kerma |
+ |
|
|
| 452R Ambient |
|
+ |
|
Sipariş Bilgileri
Şunları içerir:
- Kapakları takılı cihaz (modele bağlı olarak).
- Güç kaynağı + fişler,
- 5 m USB kablosu,
- Basılı kullanım kılavuzu ve hızlı başlangıç kılavuzu,
- Kalibrasyon sertifikası,
- İç kısmı köpükle kaplı karton kutu.
İsteğe Bağlı Aksesuarlar
- İç kısmı köpükle kaplı ağır hizmet tipi çanta
