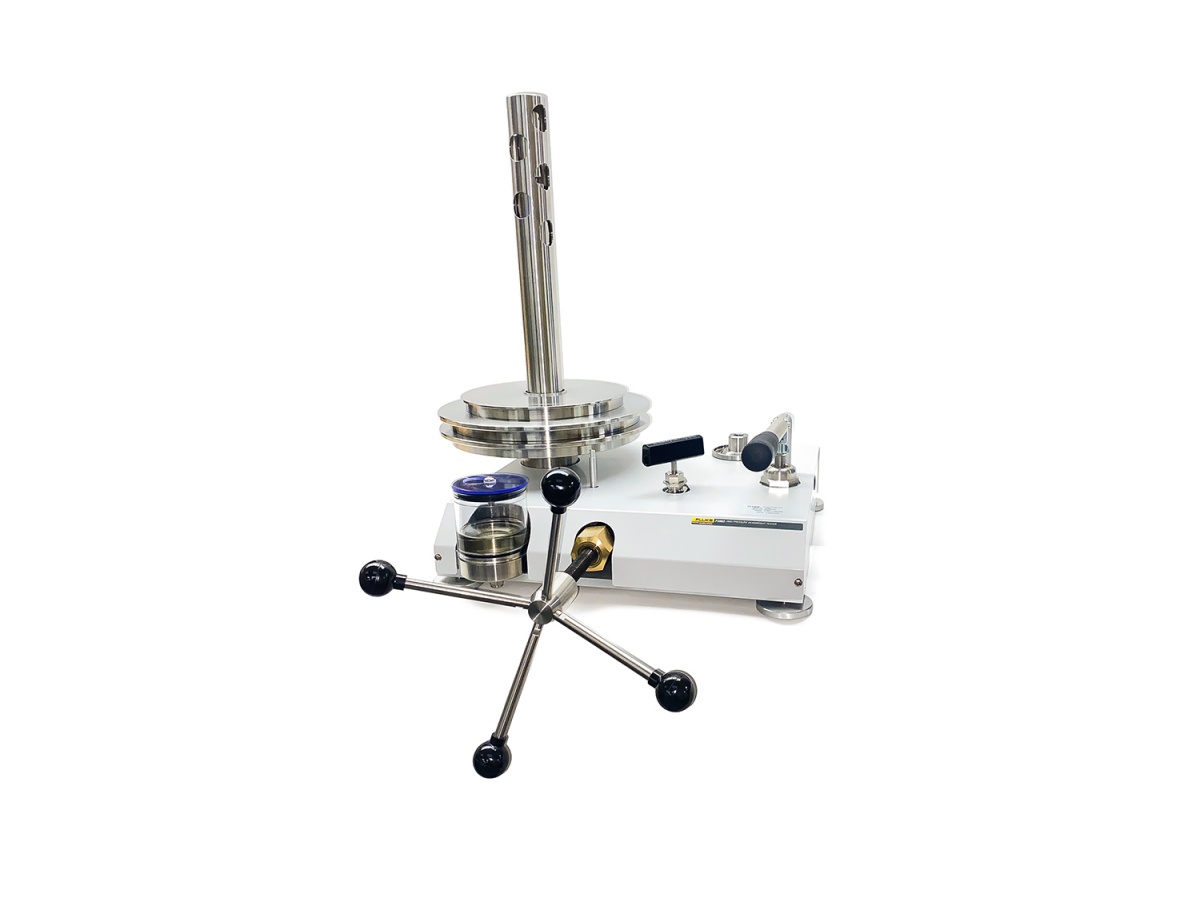

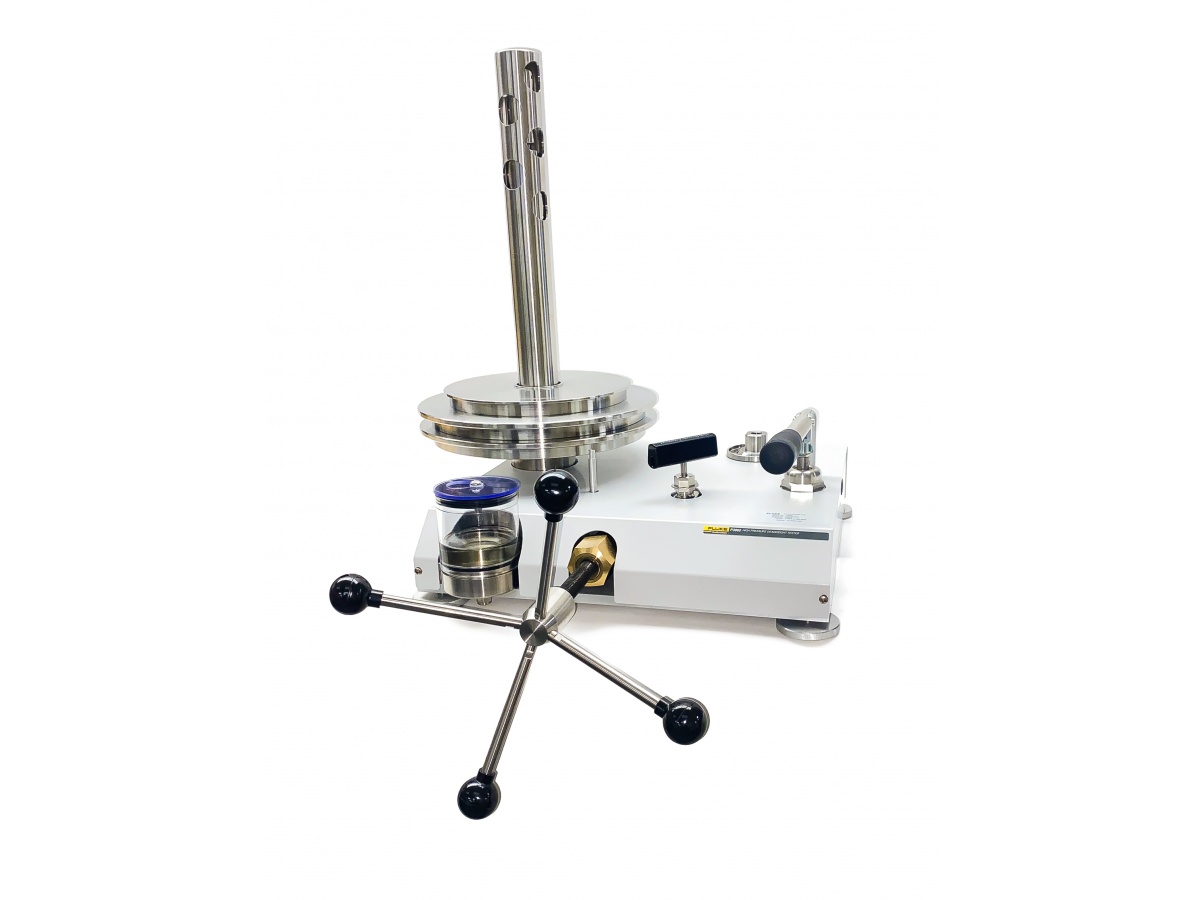

P3100 HP Serisi Yüksek Basınçlı Hidrolik Deadweight test cihazı; bir piston üzerine yüklenen değeri bilinen kütlelerin pistonun alanı bilinen bir yüzeyinde ürettiği basıncın dengelenmesi prensibine dayanan “Piston Gauge” ilkesine göre çalışır. Cihaz; üzerine yüksek basınç monifoldu, piston/silindir ünitesi (PCU), sıvı akışkan rezervuarı, 4 kollu hassas ayar pompası, el tipi ön dolum pompası ve bir emniyet valfinin yerleştiril-diği temel bir plakadan oluşmaktadır. (Emniyet valfi hem düşük hem de yüksek basınç sistemlerini olası aşırı yüksek basınç durumlarına karşı korur.)
Cihaz üzerinde bulunan dahili test istasyonu sayesinde test edilecek cihazların hızlı ve güvenli bir şekilde test ekipmanına montajına imkân tanır. Ayarlanabilir yüksekliğe sahip ayaklar ve dahili su terazisi sayesinde optimum performans garanti edilir.
Ayrıca, piston yüzme referans göstergesi, kullanıcının ideal “orta yüzme (mid-float)” konumunu kolayca belirlemesine yardımcı olarak ölçüm hassasiyetini artırır.
Tüm sistem, dayanıklı bir GRP (cam elyaf takviyeli plastik) muhafaza içerisinde gelmektedir.
Piston/Silindir
Her hidrolik deadweight test cihazının kalbinde piston-silindir grubu bulunur ve P3100 HP Serisi’nde bu kritik bileşen üstün performans sağlayacak şekilde tasarlanmıştır. Her bir piston, sinterlenmiş kaliteli tungsten karbürden üretilmiştir. Bu sayede uzun vadeli mükemmel stabilite, üstün dayanıklılık ve son derece düşük ısıl genleşme katsayısına sahip, bozucu etkiler altında basınç deformasyonu minimize edilmiş bir ürün tasarlanabilmiştir.
Bu altyapı sayesinde yıllar boyunca güvenle kullanılabilecek, sürekli ve yüksek doğrulukta ölçüm performansı sağlayabilecek bir test düzeneği tasarlanmıştır.
Ağırlık Setleri
P3100 HP Serisi, üstün stabilite ve korozyon direnci sağlamak amacıyla Seri 3 manyetik olmayan paslanmaz çelikten üretilmiş standart ağırlık setleri ile sunulur.
Her bir ağırlık, cihaza ait seri numarası ve karşılık gelen nominal basınç değeri ile ayrı ayrı işaretlenmiştir. Basınç birimi olarak psi, bar veya MPa seçeneklerinden biri tercih edilebilir. Daha fazla esneklik için opsiyonel PressCal yazılımı, kalibrasyon ihtiyaçlarınıza uygun farklı basınç birimlerinin kullanılmasına olanak tanır.
Yerçekimi İvmesi Düzeltme Katsayısı
Yerçekimi ivmesi, konuma bağlı olarak değiş-tiğinden—ve bu küçük farklılıklar yüksek doğru-luklu basınç kalibrasyonlarını etkileyebildiğinden P3100 HP Serisi, bulunduğunuz lokasyona ait yerel yerçekimi değerine göre ek maliyet olma-dan kütleleri kalibre etme imkânı sunmaktadır.
Yerel yerçekimi değeri belirtilmediği durumlarda ise cihazlar, standart referans değeri olan 980,665 cm/s²’ye göre kalibre edilerek sunulur.
|
Teknik Özellikler
|
|
Basınç Aralıkları
|
|
P3117
|
500 psi – 30.000 psi, veya 40 bar – 2.000 bar, veya 4 MPa – 200 MPa
|
|
P3118
|
500 psi – 40.000 psi, veya 40 bar – 2.600 bar, veya 4 MPa – 260 MPa
|
|
P3119
|
500 psi – 60.000 psi, veya 40 bar – 4.000 bar, veya 4 MPa – 400 MPa
|
|
Cihaz Ölçüm Belirsizliği Spesifikasyonu
|
Standart Doğruluk¹:
± (Okunan değerin %0,02’si veya ölçüm aralığının %0,001’i — hangisi daha büyükse) Opsiyonel (Geliştirilmiş Doğruluk) ²:
± (Okunan değerin %0,015’i veya ölçüm aralığının %0,00075’i — hangisi daha büyükse)
1.Düzeltme faktörleri, aşağıda belirtilen çevresel koşullar altında kullanıldığında, okunan değerin %0,02’si seviyesindeki standart doğruluk için gerekli değildir:
Ortam sıcaklığı: 18 °C – 28 °C
Ortam basıncı: 80 kPa – 105 kPa
Konum: Yerel yerçekimine göre ayarlanmış ağırlıklar
2 Windows tabanlı PressCal yazılımı, kullanıcıların belirli piston aralığı ve doğruluk seviyesine göre gerekli tüm düzeltmeleri kolaylıkla uygulamasına olanak tanır
Not: Ölçüm belirsizliği hakkında daha fazla bilgi için , okunan değer yüzdesi eşik değerleri dâhil, lütfen “P3000 Serisi Deadweight Test Cihazları Kullanılırken Basınçta Belirsizlik Analizi Rehberi” başlıklı teknik nota bakınız.
|
|
Yapı Malzemeleri
|
|
Standart Ağırlık Malzemeleri
|
Seri 3 manyetik olmayan, östenitik paslanmaz çelik
Yoğunluk: 7,8 g/cm³
|
|
Piston Malzemeleri
|
Nikel bağlayıcılı Tungsten Karbür
|
|
Silindir Malzemesi
|
Kobalt bağlayıcılı Tungsten Karbür
|
|
Isıl Genleşme Katsayısı
|
11 ppm/°C
|
|
Genel Teknik Özellikler
|
|
Test Portu Adaptörleri
|
DH500, ¼” ve 3/8” tüp boyutları için HiP 60-xxxx yüksek basınç bağlantı elemanlarına (60.000 psi) eşdeğerdir
|
|
Ağırlık
|
10.5 kg ( 23 lbs )
|
|
Boyutlar (G x D x Y)
|
457 mm x 508 mm x 508 mm ( 18” X 20” X 20” )
|
|
Ağırlık Seti Kütlesi
|
45.5 kg ( 100 lbs )
|
|
Rezervuar Hacmi
|
150 cc
|
|
Ön Dolum Pompası
|
Standart 3117, 3118 ve 3119 modellerine dahildir
|
|
Minimum Ağırlık Artışları
|
2 bar, 0.2 MPa, 20 psi
|
|
Opsiyonel Hassas Artış Ağırlıkları
|
Minimum artışlar: 0,2 bar, 0,02 MPa, 2 psi
|
|
Sızdırmazlık Malzemeleri
|
Viton ve Buna
|
|
Çalışma Sıvıları
|
Sebakat (Sebacate), referans kodumuz: 3069551 (standart 1 galon)
|
|
Sevkiyat
|
Palet ve sandık halinde sevk edilir
|
Temel Özellikleri
- Cihaz Ölçüm Belirsizlikleri;
-
Standart Doğruluk versiyonu: Düzeltme katsayılarına¹ gerek kalmadan, %0,02 doğrulukta yüksek basınç üretir.
-
Yüksek Hassasiyet versiyonu: PressCal yazılımı kullanılarak rahatlıkla uygulanan düzeltmelerle birlikte %0,015 doğrulukta basınç üretir.
-
Üç farklı model seçeneği: 30.000 psi ile 60.000 psi (2.000 – 4.000 bar) aralığında ölçüm kapasitesi sunar. Nominal artışlar psi, bar veya MPa basınç birimlerinde seçilebilir.
-
Yerçekimi Düzeltmesi: Kullanıcının bulunduğu konuma göre yerel yerçekimi değerine bağlı düzeltme uygulanabilir ve bu özellik ek maliyet gerektirmez.
-
ISO/IEC 17025 akreditasyonlu kalibrasyon: Tüm modeller, ISO/IEC 17025 standartlarına uygun kalibrasyon sertifikası ile birlikte teslim edilir.
-
Tek Valf ile Basit Kullanım: Tek valfli tasarım sayesinde de sadeleştirilmiş ve kolay kullanım imkânı sunar.
-
İntensifikatör Gerektirmez: Değişken hacimli sistem, ek bir intensifikatöre ihtiyaç duymadan tam çalışma basıncına ulaşır. Daha az bileşen bileşenle tasarlanmış bu sistem daha kolay kullanım ve daha yüksek güvenilirlik sağlar.
- Ergonomik İnce Ayar Pompası: 4 kollu tasarımı, akıcı ve konforlu bir kullanım sunarken operatöre kullanım kolaylığı sağlar.
-
Kolay Ön Dolum (Priming): Kol tipi ön dolum pompası, minimum eforla hızlı ve ergonomik ön dolum imkânı sağlar.
-
Temiz ve Verimli Yağ Yönetimi: Entegre toplama haznesine sahip geliştirilmiş yağ tahliye sistemi, yağ sızıntılarını en aza indirir ve bakım işlemlerini kolaylaştırır.
-
Hızlı ve Kolay Yağ Kontrolü: Ön tarafta konumlandırılmış yağ haznesi sayesinde yağ seviyesi ve temizliği tek bakışta hızlıca kontrol edilebilir.
Ürün Açıklaması
Bu ürün, Nisan 2025’te üretimi durdurulan P3800 serisi hidrolik dead weight test cihazlarının (DWT) yerine geliştirilmiştir. Bu ürün P3100 hidrolik DWT serisinin basınç aralığını 20.000 psi (1400 bar) seviyesinden 60.000 psi (4000 bar) seviyesine kadar genişletir.
P3100 HP Serisi, transdüserler, transmiterler, manometreler ve basınç şalterleri dâhil olmak üzere neredeyse tüm yüksek basınç ölçüm cihazlarının kalibrasyonu için kullanılabilir. Yüksek basınçlı enstrümanların kalibrasyon doğruluğunu test etmek için pratik ve güvenilir bir çözüm sunar.
P3100 HP Serisi yüksek basınçlı hidrolik dead weight test cihazı, P3800 serisinin yüksek doğruluk ve ölçüm belirsizliği performansını korurken; daha az bileşen ve daha düşük karmaşıklık ile artırılmış güvenilirlik ve basitleştirilmiş kullanım sağlayacak şekilde tasarlanmıştır.
Önceki P3800 serisi yüksek basınçlı hidrolik ölü ağırlık test cihazı ile karşılaştırıldığında, P3100 HP Serisi yüksek basınçlı hidrolik dead weight test cihazı aşağıdaki benzerliklere sahiptir:
· Aynı kütle taşıyıcı, piston/silindir ve ağırlıkları kullanır: Tungsten karbür piston ve silindir, uzun vadeli stabilite ve yüksek dayanıklılık sağlar.
Aynı ölçüm belirsizliği seviyelerini sunar: P3800 serisi yüksek basınçlı hidrolik ölü ağırlık test cihazında olduğu gibi, okunan değerin %0,02’si veya %0,015’i seviyesinde iki farklı ölçüm belirsizliği seçeneği sağlar.
· Kütle seti için kullanıcı tarafından belirlenen yerel yerçekimi düzeltmesini ek maliyet olmadan içerir.
· 60.000 psi (4000 bar)’a kadar aynı basınç aralıklarını sunar.
Farklı Olan Nedir…
· Tek valfli sade tasarımı ile daha yüksek güvenilirlik sunar. >30.000 psi basınç seviyelerinde tipik olarak kullanılan intensifikatör kaldırılmıştır (bu seviyedeki DWT’ler için yenilikçi bir yaklaşımdır). Böylece intensifikatör ve ön dolum pompası ile çalışan çift valfli sistem yerine daha sade bir yapı sunulur.
· Yüksek basınç manifoldu kaldırılmıştır: İntensifikatörün kaldırılmasıyla birlikte bu bileşene ihtiyaç kalmamıştır.
· Geliştirilmiş yağ tahliye sistemi: “Entegre toplama haznesi” sayesinde yağ sızıntıları en aza indirilir ve bakım işlemleri kolaylaştırılır (tipik DWT’lere göre yenilikçi).
· Ön konumlu yağ rezervuarı: Yağ seviyesi ve temizliği hızlı ve tek bakışta kontrol edilebilir; gizli rezervuar tasarımlarına kıyasla avantaj sağlar (tipik DWT’lere göre yenilikçi).
· Yeni kol tipi ön dolum pompası: Ram vida sistemine kıyasla daha hızlı, ergonomik ve düşük efor gerektiren ön dolum imkânı sunar.
Rekabetçi fiyatlandırma: Tasarım iyileştirmeleri, azaltılmış karmaşıklık ve daha düşük montaj/üretim maliyetleri sayesinde, önceki P3800 serisi ve rakip ürünlere kıyasla rekabetçi bir fiyat sunar.
Fluke Calibration P3100 HP Serisi Yüksek Basınçlı Hidrolik Deadweight Test Cihazları
Modeller P3117, P3118 ve P3119
| Modeller |
Açıklama |
|
P3117-BAR
|
Yüksek Basınçlı DEADWEIGHT Test Cihazı, 2000 BAR
|
| P3117-MPA |
Yüksek Basınçlı DEADWEIGHT Test Cihazı, 200 MPA |
|
P3117-PSI
|
Yüksek Basınçlı DEADWEIGHT Test Cihazı, 30,000 PSI
|
| P3118-BAR |
Yüksek Basınçlı DEADWEIGHT Test Cihazı, 2600 BAR |
| P3118-MPA |
Yüksek Basınçlı DEADWEIGHT Test Cihazı, 260 MPA |
| P3118-PSI |
Yüksek Basınçlı DEADWEIGHT Test Cihazı, 40,000 PSI |
| P3119-BAR |
Yüksek Basınçlı DEADWEIGHT Test Cihazı, 4000 BAR |
| P3119-MPA |
Yüksek Basınçlı DEADWEIGHT Test Cihazı, 400 MPA |
| P3119-PSI |
Yüksek Basınçlı DEADWEIGHT Test Cihazı, 60,000 PSI |
| Çevrim Ağırlık Setleri |
| CWS P3117-BAR |
Çevrim Ağırlık Seti, P3117 2000 BAR |
| CWS P3117-MPA |
Çevrim Ağırlık Seti, P3117 200 MPA |
| CWS P3117-PSI |
Çevrim Ağırlık Seti, P3117 30,000 PSI |
| CWS P3118-BAR |
Çevrim Ağırlık Seti, P3118 2600 BAR |
| CWS P3118-MPA |
Çevrim Ağırlık Seti, P3118 260 MPA |
| CWS P3118-PSI |
Çevrim Ağırlık Seti, P3118 40,000 PSI |
| CWS P3119-BAR |
Çevrim Ağırlık Seti, P3119 4000 BAR |
| CWS P3119-MPA |
Çevrim Ağırlık Seti, P3119 400 MPA |
| CWS P3119-PSI |
Çevrim Ağırlık Seti, P3119 60,000 PSI |
| Doğrulama Test Sistemi |
| P5516-400M4 |
Yüksek Basınç Karşılaştırma, 400 MPA (60 PSI) |
|
P5516-400M Doğrulama Test Sistemi 4200 Bar ( 60,000 psi ) basınca kadar referans test manometrelerinin, indikatörlerin veya transdüserlerin doğrulama yöntemi ile testine imkan tanır. Farklı sıvılarla çalışabilecek şekilde tasarlanmış olan bu hidrolik test sistemleri endüstriden yaygın olarak kullanılan Fluke Dead Weight Test cihazlarının birçok özelliğini barındırmaktadır.
|
Opsiyonlar ve Aksesuarlar
-
Geliştirilmiş Doğruluk Opsiyonu, Yazılım destekli
PressCal Yazılımı, Windows tabanlı bir program olup kullanıcıların gerekli tüm düzeltmeleri kolayca uygulamasını sağlar ve bu sayede okunan değerin %0,015’i seviyesinde geliştirilmiş doğruluk elde edilmesine imkân tanır.
B. Hassas Artışlı Ağırlıklar
Daha hassas basınç artışları elde edilmesini sağlayan ilave küçük ağırlıklar
PPA9159-CAL: kPa, MPa, bar veya kgf/cm² ağırlık setleri ile kullanım için
PPA9608-CAL: psi ağırlık setleri ile kullanım için
C. Dönüşüm Ağırlıkları
Cihazın, sipariş edildiği basınç birimi dışında farklı bir basınç biriminde kullanılmasına olanak tanır.
