CNX 3000 Wireless Multimetre
CNX i3000 iFlex AC Wireless Akım Modulü
CNX v3000 AC Wireless Gerilim Modulü
Fluke CNX Wireless Ürünler Ailesi
Endüstriyel, Elektriksel ve HVAC Sektörlerinde bu ürün yelpazesi devrim yaratacak!
Fluke CNX™ Kablosuz Sistem ailesine yeni bir üye katıldı!
CNX Sisteminde kullanılabilen 7 Model Fluke Termal görüntüleme cihazlarımız:
Ti125, Ti110, Ti105, TiR125, TiR110, TiR105 ve Ti100.
SmartView® yazılımı üzerinden, CNX Ailesine yeni katılan Fluke Termal Görüntüleme Cihazlarıyla kablosuz olarak hızlı ve kolay bir şekilde akım ölçümleri yapabilirsiniz. Bu 7 modeli ister bu sene ,ister geçen sene almış ya da almak üzere olun, bu 7 modelin tamamını ÜCRETSİZ olarak YÜKSELTEBİLİRSİNİZ!
Fluke CNX Wireless Sistem ile 5 farklı tip cihazın kablosuz olarak biraraya gelmesini sağlayarak işlerinizin yönetimine sürat kazandıracak…

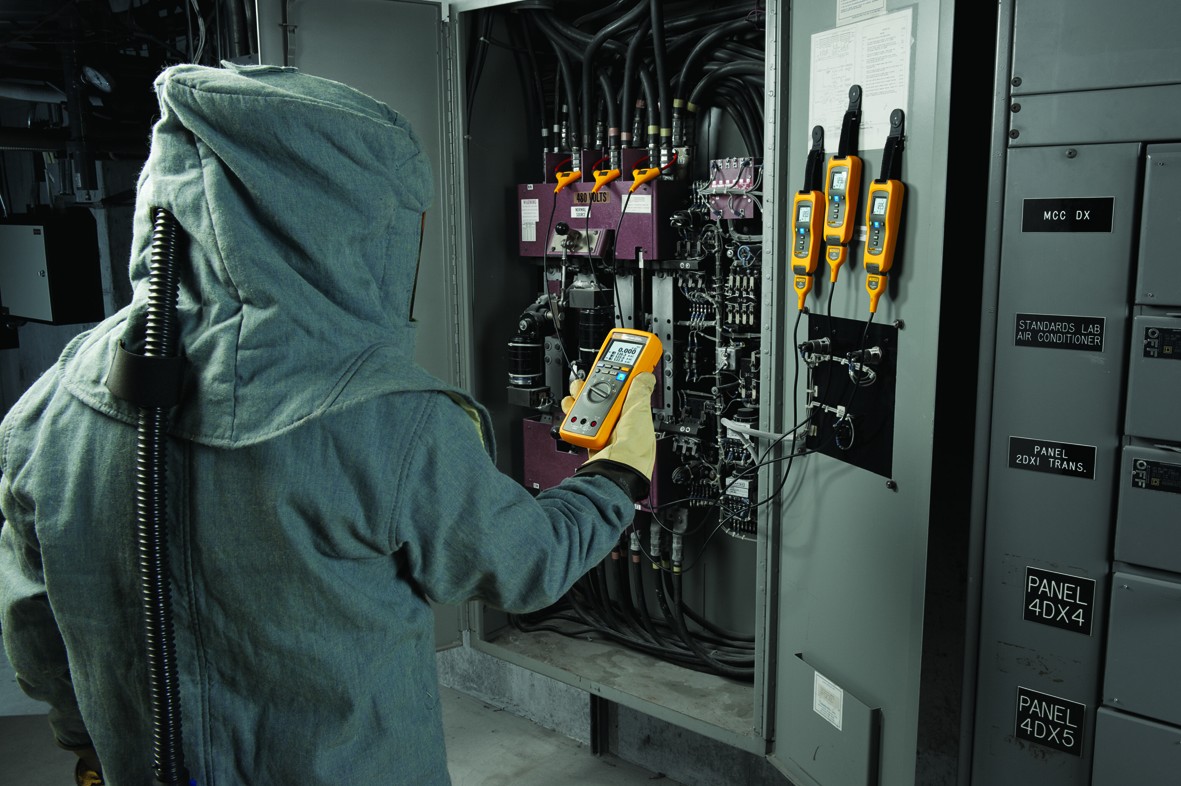

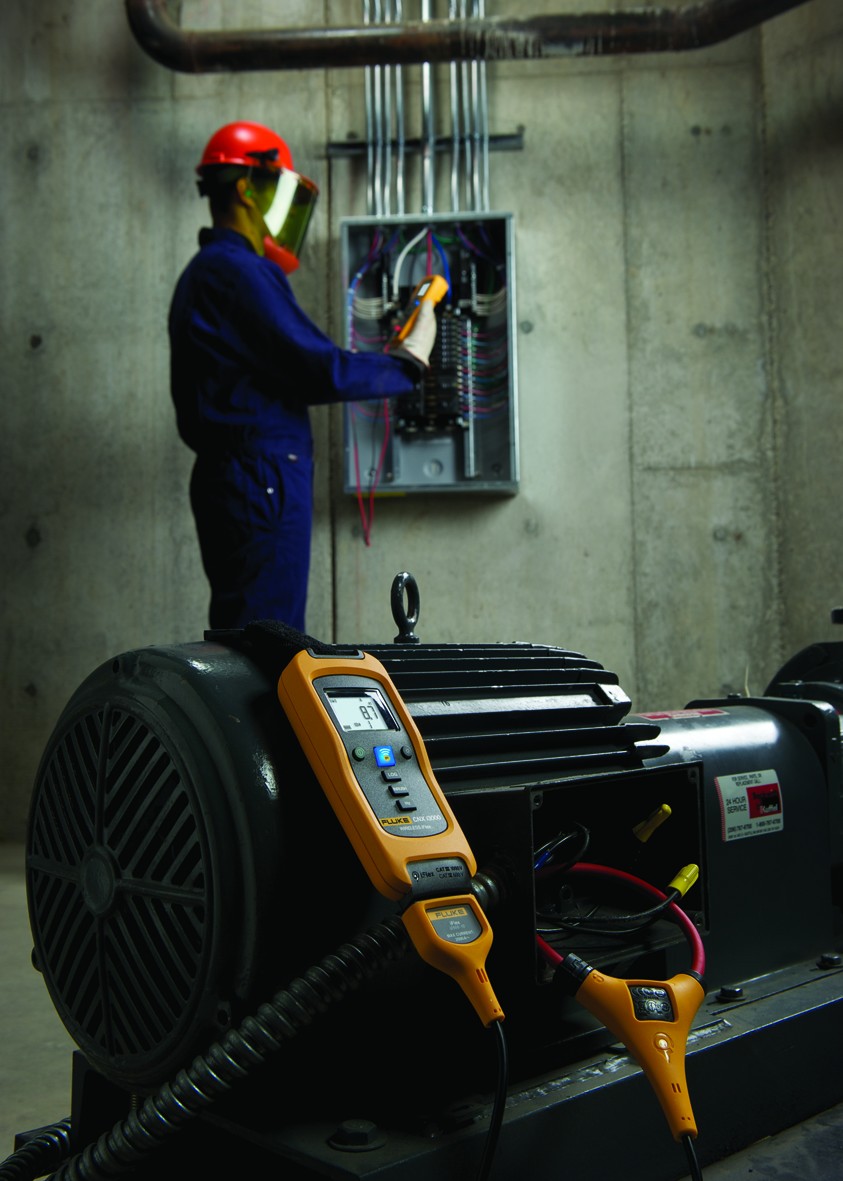

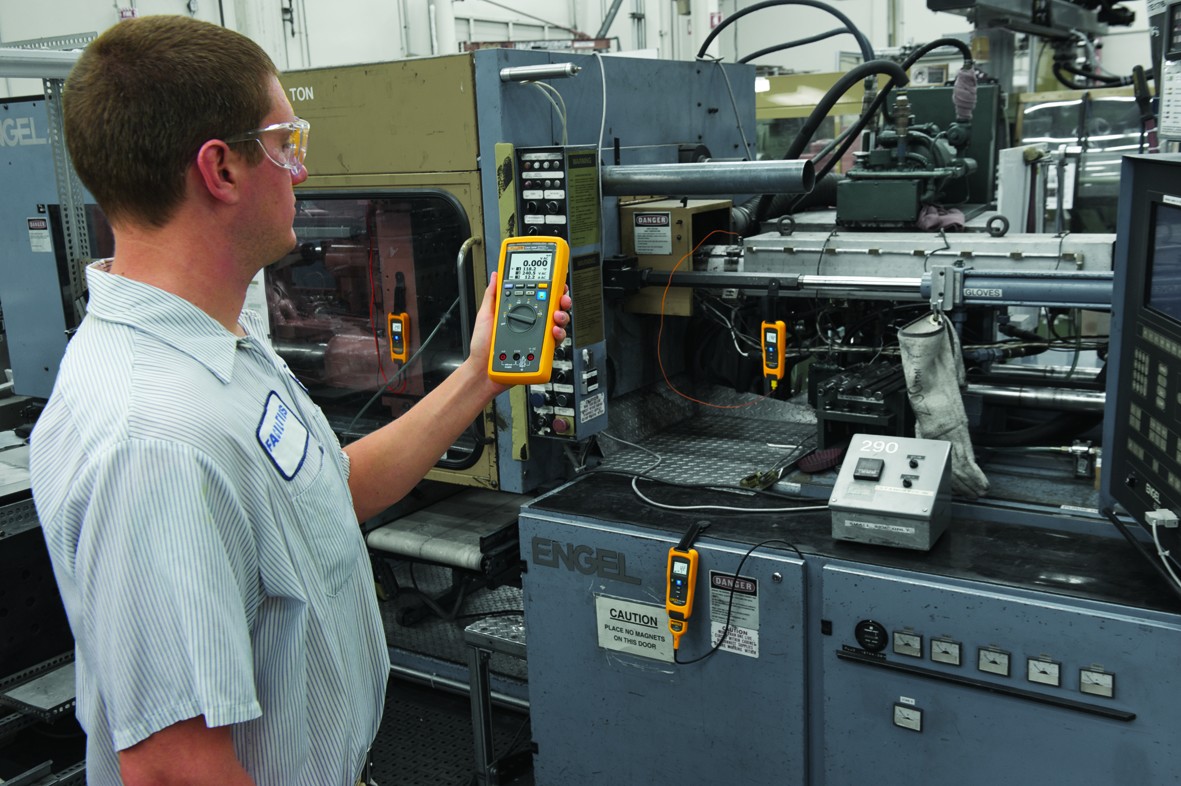

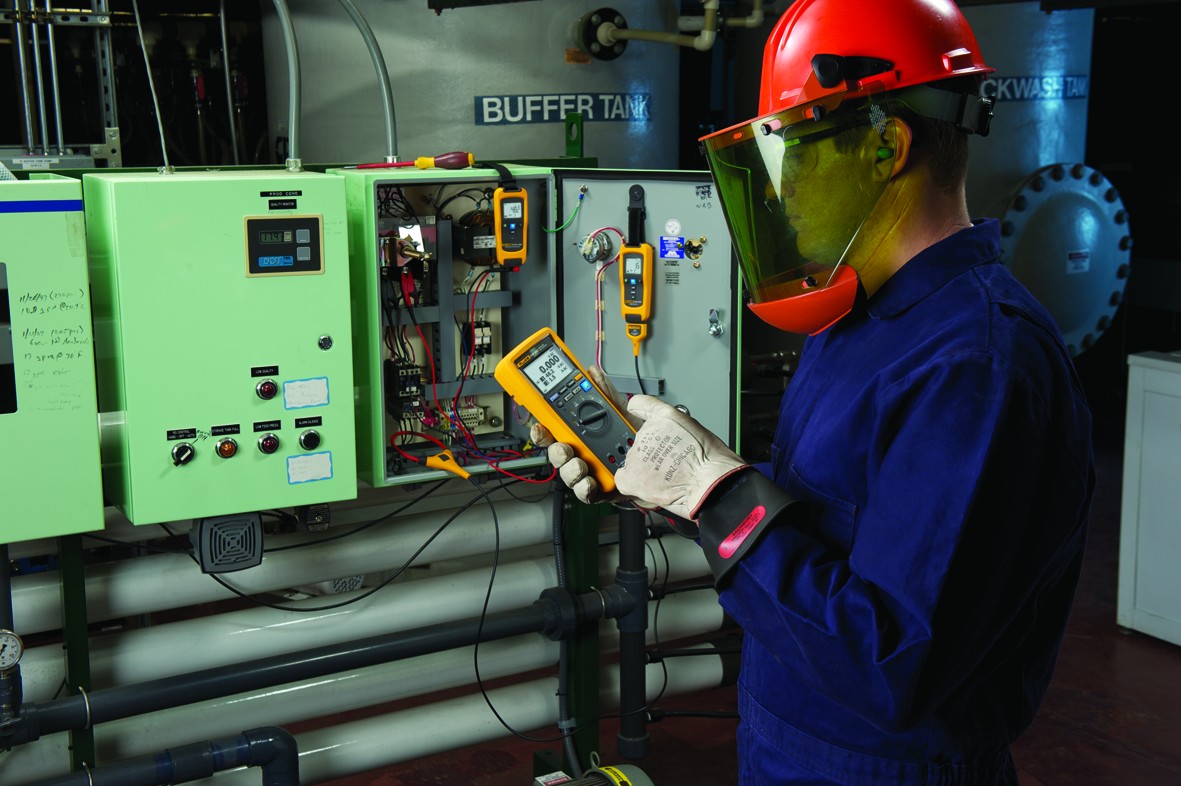

Fluke CNX Wireless Sistem gerçek zamanlı ölçümlemeleri uzaktan, aynı anda yapabilmenize ve kayıtlarınızı saklamanıza imkan sunar. CNX Wireless Multimetre, bu sistemin hub’ı gibi çalışarak, 4 farklı wireless modülden değerleri alarak okumanızı sağlar: AC akım kelepçesi, iFlex™ akım kelepçesi, AC gerilim ve sıcaklık. 20 metreye kadar uzaktan olan verileri aynı anda, aynı ekranda görmeniz mümkün…
|
Teknik Özellikler
|
| AC Gerilim |
| Aralık ¹ |
Çözünürlük |
Doğruluk ² ³ |
| 45 Hz - 500 Hz |
500 Hz - 1 kHz |
| 600.0 mV |
0.1 mV |
1.0 % + 3 |
2.0 % + 3 |
| 6.000 V |
0.001 V |
| 60.00 V |
0.01 V |
| 600.0 V |
0.1 V |
| 1000 V |
1 V |
¹ All AC Voltage Ranges are specified from 1 % of Range - 100 % of Range.
² Crest factor of ≤ 3 at full scale p to 500 V, decreasing linearly to crest factor < 1.5 at 1000 V.
³ For non-sinusoidal waveforms, add –(2 % of reading + 2 % full scale) typical, for crest factor up to 3. |
| DC Gerilim, Süreklilik, Rezistans, Diyod Testi ve Kapasite |
| Fonksiyon |
Aralık ¹ |
Çözünürlük |
Doğruluk |
| mV |
600.0 mV |
0.1 mV |
0.09 % + 2 |
| V |
6.000 V |
0.001 V |
0.09 % + 2 |
| 60.00 V |
0.01 V |
| 600.0 V |
0.1 V |
| 1000 V |
1 V |
0.15 % + 2 |
| ))) |
600 Ω |
1 Ω |
< 25 Ω Cihaz Uyarısı,
Açık veya kısa devreleri algılamalı uyarı
(250 μs veya daha uzun) |
| Ω |
600.0 Ω |
0.1 Ω |
0.5 % + 2 |
| 6.000 kΩ |
0.001 kΩ |
0.5 % + 1 |
| 60.00 kΩ |
0.01 kΩ |
| 60.00 kΩ |
0.1 kΩ |
| 600.0 kΩ |
0.001 MΩ |
| 50.00 MΩ |
0.01 MΩ |
1.5 % + 3 |
| Diyod Testi |
2.000 V |
0.001 V |
1 % + 2 |
| µF |
1000 nF |
1 nF |
1.2 % + 2 |
| 10.00 μF |
0.01 μF |
| 100.0 μF |
0.1 μF |
| 9999 μF ¹ |
1 μF |
10 % |
| ¹ In the 9999 μF Range for measurements to 1000 μF, the measurement accuracy is 1.2 % + 2. |
| AC ve DC Akım |
| Fonksiyon |
Aralık ¹ |
Çözünürlük |
Doğruluk |
mA AC
(45 Hz - 1 kHz) |
60.00 mA |
0.01 mA |
1.5 % + 3 |
| 400.0 mA ³ |
0.1 mA |
| mA DC ² |
60.00 mA |
0.01 mA |
0.5 % + 3 |
| 400.0 mA |
0.1 mA |
¹ All AC Current Ranges are specified from 5 % of Range to 100 % of Range.
² Input burden voltage (typical): 400 mA Input 2 mV/mA.
³ 400.0 mA accuracy specified up to 600 mA overload. |
| Frekans |
| Aralık ¹ |
Çözünürlük |
Doğruluk |
| 99.99 Hz |
0.01 Hz |
0.1 % + 1 |
| 999.9 Hz |
0.1 Hz |
| 9.999 kHz |
0.001 kHz |
| 99.99 kHz |
0.01 kHz |
| ¹ Frequency is specified up to 99.99 kHz in volts and up to 10 kHz in amps. |
| Giriş Özellikleri |
| Fonksiyon |
Yük Koruma |
Giriş Empedansı
(nominal) |
Common Mod Rejection Oranı (1 kΩ unbalance) |
Normal Mod Rejection |
| |
1100 V RMS |
> 10 MΩ < 100 pF |
50 Hz veya 60 Hz DC’de > 120 dB |
50 Hz veya 60 Hz DC’de > 60 dB |
| |
1100 V RMS |
> 10 MΩ < 100 pF |
> 60 dB, DC - 60 Hz |
|
| |
1100 V RMS |
> 10 MΩ < 100 pF |
50 Hz veya 60 Hz DC’de > 120 dB |
50 Hz veya 60 Hz DC’de > 60 dB |
| Açık Devre Gerilim Testi |
Tam Ölçü |
Standart Kısa Devre Akım |
| 6 MΩ’a Kadar |
50 MΩ |
| |
1100 V RMS |
< 2.7 V DC |
< 0.7 V DC |
< 0.9 V DC |
< 350 mA |
| |
1100 V RMS |
< 2.7 V DC |
2.000 V DC |
< 1.1 mA |
| Fonksiyon |
Aşırı Yük Koruması |
Aşırı Yük |
| mA |
Fused, 44/100 A, 1000 V FAST Fuse |
Maksimum 2 dakika için 600 mA aşırı yük,
Minimum 10 dakika dinlenme |
| MIN/MAX Kayıt |
| Fonksiyon |
Doğruluk |
| DC Fonksiyonları |
Tanımlı Doğruluk Ölçümleme Fonksiyonu
> 350 mS bekleme sürelerinde ± 12 sayım değişimleri |
| AC Fonksiyonları |
Tanımlı Doğruluk Ölçümleme Fonksiyonu
> 900 mS bekleme sürelerinde ± 40 sayım değişimleri |
CNX 3000 Wireless Multimetre, Fluke wireless ailesinin kaptanıdır. Tek ekranda, aynı anda ölçümlemeleri görebilmek, giriş/çıkış veya diğer ölçümleme noktaları ile ilgili sorunların sebebini hızlıca tespit etmenizi ve uzaktan çözüm üretebilmenizi sağlar.
Eğer birden fazla modülden 3’den fazla değer okuması yapmanız gerekiyorsa, opsiyonel PC adaptörünü kendi bilgisayarınıza ekleyerek, 10 modüle kadar gerçek zamanlı değerleri görüntüleyebilirsiniz.
Aşağıda belirtilen tüm test ve ölçümleme işlemlerini ,CNX 3000 Wireless Multimetre ile yapmanız mümkün :
- 1000V’a kadar AC ve DC Gerilim Ölçümleme
- 0.01 mA çözünürlüğe kadar AC ve DC Akım Ölçümleme
- Süreklilik, rezistans, diyod testi, kapasite ve frekans ölçümlemeleri
- MIN/MAX Kayıt
- CAT III 1000 V, Cat IV 600 V; IP54
| Genel Özellikler |
| Toprak ve Herhangi bir terminal arası Maksimum Gerilim |
1000 V DC veya AC RMS |
| A Girişlerinde Ω sigorta koruması |
0.44 A (44/100 A, 440 mA), 1000 V FAST Fuse,
Sadece Fluke tarafından belirtilen kısım |
| Ekran (LCD) |
Güncelleme Oramı: 4/sec
Volts, amps, ohms: 6000 sayım
Frekans: 10,000 counts
Kapasite: 1,000 counts |
| Pil Tipi |
3 AA Alkalin pil, NEDA 15A IEC LR6 |
| Pil Ömrü |
300 saat minimum |
| Sıcaklık |
Çalışma: -10 °C - 50 °C Saklama: -40 °C - 60 °C |
| Nem |
0 % - 90 % (0 °C - 35 °C)
0 % - 75 % (35 °C - 40 °C)
0 % - 45 % (40 °C - 50 °C) |
| Yükseklik |
Çalışma: 2,000 m
Saklama: 12,000 m |
| Sıcaklık Katsayısı |
0.1 X (Tanımlı Doğruluk) /°C (<18 °C veya >28 °C) |
| Wireless Frekans |
2.4 GHz ISM Band 20 Metre Aralık |
| Boyutlar (H x W x L) |
4.75 cm x 9.3 cm x 20.7 cm |
| Ağırlık |
340 g |
| Güvenlik Standartları |
US ANSI: ANSI/ISA 61010-1 / (82.02.01): 3rd edition
CSA: CAN/CSA-C22.2 No 61010-1-12: 3rd edition
CE European: IEC/EN 61010-1:2010 |
Elektromanyetik Uyumluluk
EMI, RFI, EMC, RF |
EN 61326-1:2006, EN 61326-2-2:2006
ETSI EN 300 328 V1.7.1:2006, ETSI EN 300 489
V1.8.1:2008, FCC Part 15 Subpart C Sections 15.207, 15.209, 15.249
FCCID : T68-FWCS IC:6627A-FWCS |
| Ingress Protection (IP) rating |
IP54 |
| Model |
Açıklama |
| CNX 3000 |
Fluke CNX 3000 Wireless Multimetre
- True-RMS Wireless Multimetre
- TL175 Test Kablosu
- AC175 Krokodil Klipsler
|
| CNX V3000 |
Fluke CNX v3000 AC Wireless Gerilim Modulü
- True-RMS AC Gerilim Modülü
- TL224 Test Kablosu
- AC285 Krokodil Klipsler
- Manyetik Asma Askısı
|
| CNX i3000 Kit |
Fluke CNX i3000 iFlex AC Akım Ölçümleme Kit
- Fluke CNX 3000 Wireless Multimetre
- Fluke CNX i3000 iFlex AC Wireless Akım Modülü
- iFlex i2500-10 Flexible Akım Probu
- TL175 Test Kablosu
- AC175 Krokodil Klipsler
- Manyetik Asma Askısı
- Yumuşak Taşıma Çantası
|
| Çantalar ve Tutma Aparatları |
| Sıcaklık |
| 80PK-1 |
80PK-1 Boncuk Prob |
| Test Kablosu |
| TL175 |
TL175 TwistGuard™ Test Kablosu |
