Fluke GFL-1500 Güneş Paneli Topraklama Arızası Tespit Cihazı

Fluke GFL-1500 Güneş Paneli Topraklama Arızası Tespit Cihazı

PV sistemlerinde aktif toprak arızalarını tespit edin ve konumlandırın
Kolayca izlenebilir sinyal sayesinde arıza bulma süresini azaltın
Temassız izleme ile tehlikelere maruz kalma riskini en aza indirin
Analiz, Arıza İzleme, Açık Devre ve Haritalama işlevleri
CAT III 1500 V DC/CAT IV 600 V dereceli verici ve alıcı

Fluke GFL-1500 Güneş Paneli Topraklama Arızası Tespit Cihazı

Genel	Verici (Transmitter)	Alıcı (Receiver)	Pens
Ölçüm kategorisi	CAT III 1500 V DC / CAT IV 600 V		Kategoriye göre derecelendirilmemiştir. Yalnızca yalıtımlı iletkenlerde, 1500 V'a kadar kullanın.
Çalışma gerilimi	1500 V DC / 600 V AC		Temassız. Sadece yalıtımlı iletkenlerde, 1500 V'a kadar kullanın
İşletim frekansını izleme sinyali	FAULT & MAP: 6.25 kHz OPEN: 32.764 kHz		N/A
İzleme sinyali göstergeleri	Grafiksel ekran, sesli uyarı	Sayısal, çubuk grafik ekran, sesli uyarı, LED	AC akımı
İzleme sinyali akım çıkışı (tipik)	FAULT & MAP: HATA VE EŞLEME: Dizi YÜKSEK modu: 30 mA RMS Dizi DÜŞÜK modu: 6 mA RMS Ünite YÜKSEK modu: 120 mA RMS AÇIK: Ünite YÜKSEK modu: 100 mA RMS Ünite DÜŞÜK modu: 30 mA RMS	N/A	N/A
İzleme sinyali gerilim çıkışı – açık devre (tipik)	FAULT & MAP: Ünite YÜKSEK modu: 30 V RMS AÇIK: Ünite YÜKSEK modu: 30 V RMS Ünite DÜŞÜK modu: 25 V RMS	N/A	N/A
Gerilim aralığı / Çözünürlük (ANALİZ)	Aralık: 0-1500 V DC Çözünürlük: 1 V Yüksek kapasitans ve direnç tespit edilirse voltaj ölçümü yapılmaz	N/A	N/A
Direnç aralıkları (ANALİZ)	≈ <5 kΩ (HATA) ≈ 10 kΩ (HATA) ≈ 50 kΩ ≈ 100 kΩ ≈ 500 kΩ ≈ >1 MΩ Yüksek kapasitans ve direnç tespit edilirse direnç aralığı yoktur	N/A	N/A
Aralık tespiti (tipik)	N/A	FAULT & MAP: Dizi Modu Hava yoluyla maksimum mesafe: 4,75 m (15,6 ft) FAULT & MAP: Ünite Modu Hava yoluyla maksimum mesafe: 5,9 m (19,4 ft) AÇIK: Ünite Modu Maksimum (açık hava): 2,7 m (8,9 ft)	N/A
AC Akım Ölçümü	Verici (Transmitter)	Alıcı (Receiver)	Pens
Aralık	N/A	N/A	150 mA
Çözünürlük	N/A	N/A	0.1 mA
Maksimum iletken çapı	N/A	N/A	61 mm (2,4 inç)
Ekran	Verici (Transmitter)	Alıcı (Receiver)	Pens
Ekran türü	Grafik LCD Ekran		Segment LCD Ekran
Aydınlatma	Ön ışık		Arka ışık

Çevresel özellikler	Verici (Transmitter)	Alıcı (Receiver)	Pens
Çalışma sıcaklığı	-20 °C ile 50 °C (-4 °F ile 122 °F)		-10 °C ile 50 °C (14 °F ile 122 °F)
Çalışma Nemi (yoğuşmasız)	%95 RH: 0 °C ile <30 °C (32 °F ile <86 °F) %75 RH: 30 °C ile <40 °C (86 °F ile <104 °F) %45 RH: 40 °C ile 50 °C (104 °F ile 122 °F)		%90 RH: 10 °C ile <30 °C (50 °F ile <86 °F) %75 RH: 30 °C ile <40 °C (86 °F ile <104 °F) %45 RH: 40 °C ile 50 °C (104 °F ile 122 °F)
Çalışma Rakımı	0 ile 3 000 m (9 843 ft)
Depolama yüksekliği	0 ila 12.000 m (39.371 ft)
Depolama sıcaklığı ve nemi (piller hariç)	-20 °C ile 70 °C (-4 °F ile 158 °F), <%95 RH		-40 °C ile 60 °C (-40 °F ile 140 °F), <%95 RH
Geçici koruma	10,00 kV (1,2/50 μS dalgalanma)		N/A	N/A
Kirlilik derecesi			2
IP derecelendirmesi	IP54 (Çalışmıyor)		IP54	IP30 (Çene Kapalı)
Düşme testi	1 m (3.28 ft)
Mekanik ve genel özellikler	Verici (Transmitter)		Alıcı (Receiver)	Pens
Güç kaynağı	8 x AA IEC LR6 alkalin veya NiMH şarj edilebilir		4 x AA IEC LR6 alkalin veya NiMH şarj edilebilir	2 x AA IEC LR6 alkalin
Pil Ömrü (tipik) Buzzer veya ön ışık kullanılmazsa	FAULT & MAP Dizi Modu: yaklaşık 15 saat FAULT & MAP Ünite Modu: yaklaşık 8 saat AÇIK Ünite Modu: yaklaşık 15 saat		Yaklaşık 16 saat	>150 saat (arka ışık ve spot ışığı olmadan)
Düşük pil göstergesi	Evet
Boyutlar (U x G x Y)	Yaklaşık 244 x 180 x 106 mm (9,6 x 7,0 x 4,2 inç)		Yaklaşık 183 x 75 x 43 mm (7,2 x 2,95 x 1,69 inç)	Yaklaşık 257 x 116 x 46 mm (10,1 x 4,6 x 1,8 inç)
Ağırlık (piller takılıyken)	Yaklaşık 2,04 kg (4,5 lb)		Yaklaşık 0,27 kg (0,6 lb)	Yaklaşık 0,6 kg (1,32 lb)
Test Ucu Kiti Genel Özellikleri

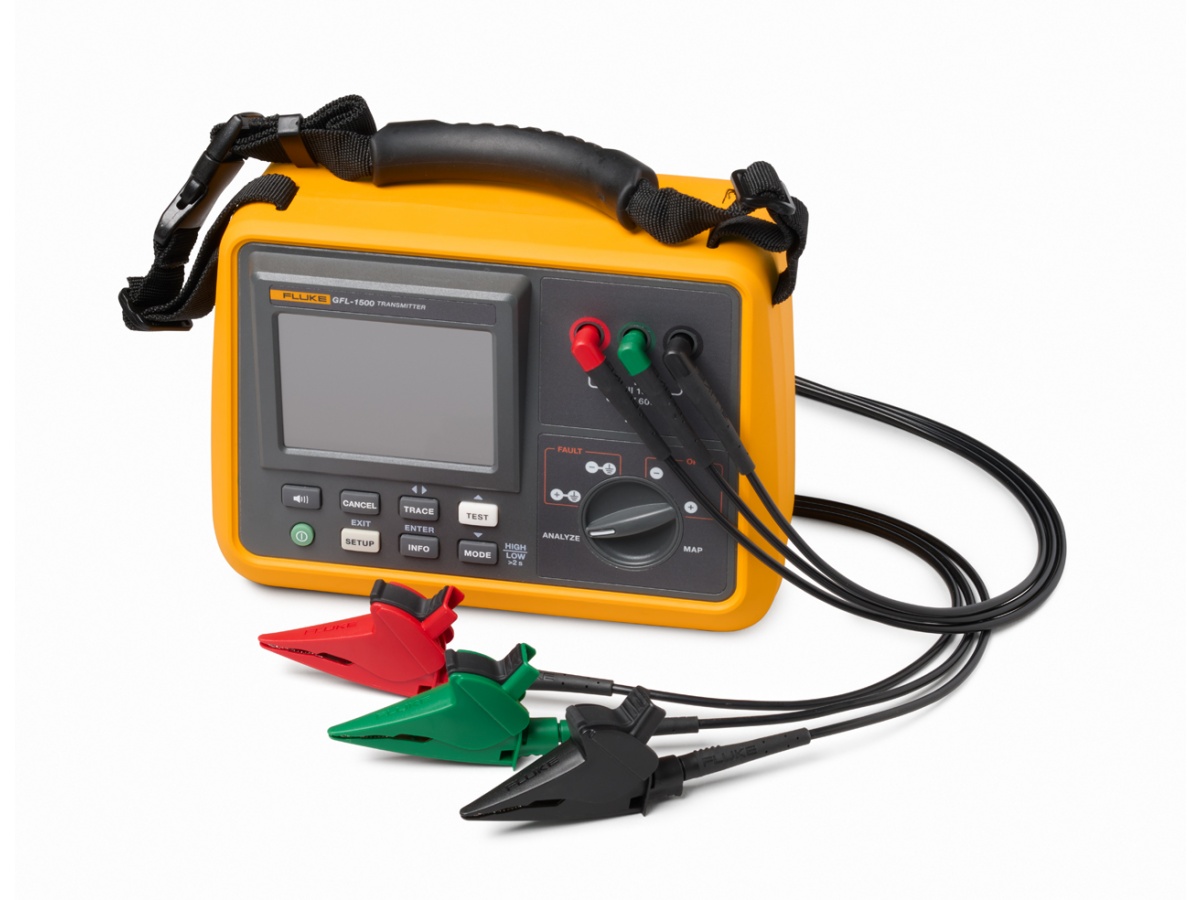

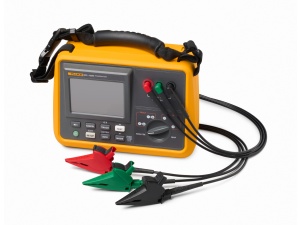

İçerir	3 adet TL324 4 mm – 4 mm test kablosu (kırmızı, siyah, yeşil) 3 adet AC385 krokodil kablo (kırmızı, siyah, yeşil) 2 adet TLPV1 MC4 – 4 mm test kablosu (kırmızı, siyah)
Ölçüm kategorisi	CAT III 1500 V / CAT IV 1000 V (TL324 ve AC385) CAT III 1500 V / CAT IV 600 V (TLPV1)
Çalışma akımı	30 A
Çalışma sıcaklığı	-20 °C ile 50 °C (-4 °F ile 122 °F)
Depolama sıcaklığı	-20 °C ile 70 °C (-4 °F ile 158 °F)
Çalışma ve depolama nemi	%95 RH: 10 °C ile <30 °C (50 °F ile <86 °F) %75 RH: 30 °C ile <40 °C (86 °F ile <104 °F) %45 RH: -20 °C ile <10 °C veya 40 °C ile 50 °C (-4 °F ile <50 °F veya 104 °F ile 122 °F), yoğuşmasız
Çalışma irtifası	3000 m (~9843 ft)
Depolama yüksekliği	12 000 m (~39 371 ft)
Kirlilik derecesi	2
Düşmeye dayanıklı	1 m (3.28 ft)
Titreşim	MIL-PRF-28800, sınıf 2
Boyutlar	TL324: 2 m (6,56 ft) AC385: yaklaşık 93 x 52 x 21 mm (3,66 x 2,05 x 0,83 inç), TLPV1: 1,5 m (4,92 ft)
Ağırlık	Yaklaşık 0,48 kg (1,06 lb)

Arıza Tespitinde Devrim, Güneş Enerjisi Üretiminde Maksimum Verim

Fluke GFL-1500 Güneş Enerjisi Topraklama Arıza Tespit Cihazı, teknisyenlerin güneş fotovoltaik (PV) sistemlerindeki aktif topraklama arızalarını hızla tespit etmelerine yardımcı olan öncü bir sorun giderme aracıdır. Dizide izlenebilir bir sinyal üreterek çalışır ve arıza konumuna hızlı, sezgisel ve temassız bir izleme sağlar. Bu yenilikçi yaklaşım, zaman alıcı ve zahmetli arıza bulma yöntemlerini ortadan kaldırır ve gereksiz elektriksel risklere maruz kalmayı azaltır.

Güvenliği artırmanın ve kesinti süresini azaltmanın yanı sıra, bu yenilikçi çözüm teknisyenlerin güneş PV sistemlerindeki aktif toprak arızalarını bulma şeklini yeniden tanımlar. Karmaşık ve manuel teşhis yöntemlerini kolayca izlenebilen bir sinyal ile değiştirerek, GFL-1500 arıza izolasyon sürecini basitleştirir; ekiplerin sistemi hızlı ve etkili bir şekilde tekrar devreye almasını sağlar.

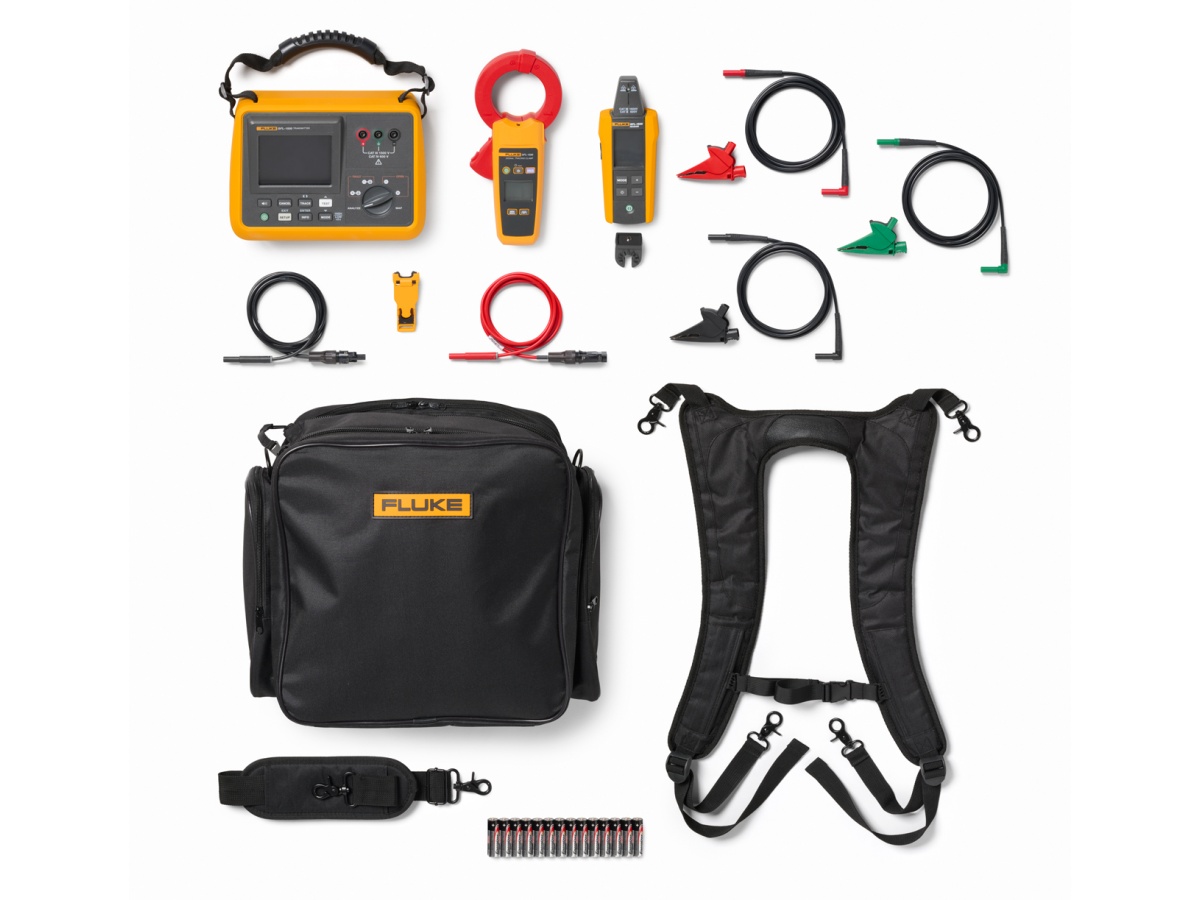

GFL-1500 Topraklama Arıza Tespit Cihazı, ahada teknisyenlerin iş akışını optimize etmek, daha hızlı ve güvenli arıza çözümüne imkan tanımak için tasarlanmış üç parçalı bir arıza giderme sistemidir. Bu sayede saha yöneticilerine, sistem performansı ve çalışma süresi konusunda daha yüksek güven sağlar. GFL-1500 sistemi, GFL-1500 Verici, GFL-1500 Alıcı ve GFL-1500 Sinyal İzleme Pensinden oluşur.

FaultTrack™ Teknolojisi — Güneş Enerjisi Topraklama Arıza Tespiti

GFL-1500, aktif arızaları tespit etmek ve arıza hattı boyunca izlenebilir bir sinyal üretmek için FaultTrack™ Teknolojisini kullanır. Bu sayede teknisyenler, vericiden gelen sinyali arızalı hattı boyunca tam arıza noktasına kadar takip edebilir. Aktif bir arızanın tam yerini tespit etmek eskiden zorlu bir işti; FaultTrack™ Teknolojisi sayesinde bu iş artık her zamankinden daha kolay.

Büyük ölçekli güneş panellerinde, aktif arızaları tespit etme zorluğu, eksik veya güncel olmayan dokümanlarla dizi düzenlerini belirleme zorluğuyla daha da artar. Ancak sahadaki genel düzen hakkında temel bir bilgi, birkaç bağlantı ve temassız izleme ile GFL-1500, teknisyenlerin arızalı dalı belirlemesine ve bir dizi içerisindeki arızanın noktasını tespit etmesine olanak tanır—ayrıntılı saha haritalarına veya zaman alıcı test prosedürlerine gerek kalmadan. Birden fazla teşhis fonksiyonunu tek, kullanımı kolay bir sistemde birleştiren GFL-1500, temassız sinyal izleme ile arızaları bulma konusunda benzersiz bir yetenek sunar ve yüksek verimli güneş enerjisi bakımı ile arıza giderme için vazgeçilmez bir araç haline gelir.

Kullanım Kolaylığı ve Zaman Tasarrufu

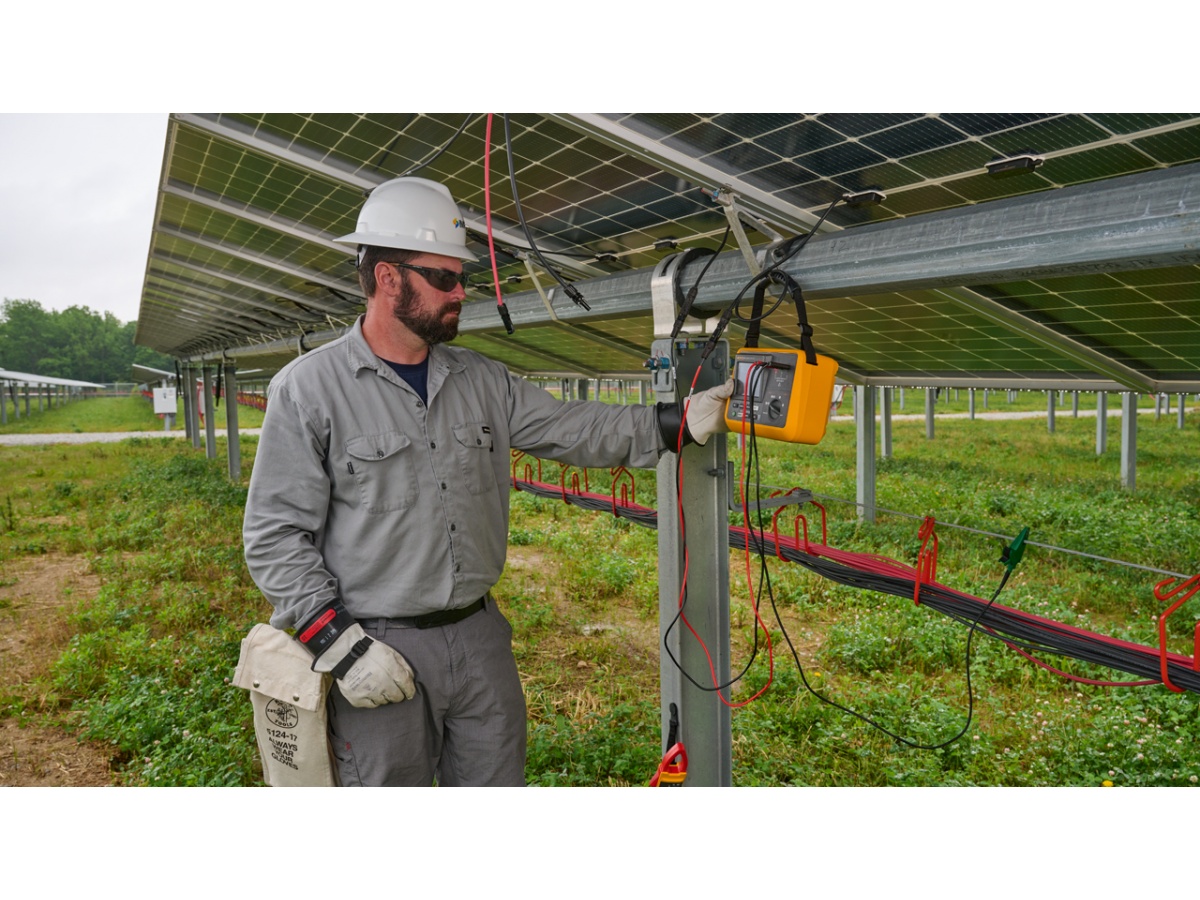

GFL-1500, sahada güneş topraklama arıza tespitini kolaylaştırmak için tasarlanmıştır. Teknisyenler, merkezi bir test noktasından başlayarak arıza hattını izlemeye, iletkenleri tekrar tekrar ayırmaya veya her bir dizi için tek tek zorlayıcı testler yapmaya gerek kalmadan devam edebilirler. Bu basitleştirilmiş yaklaşım, zamandan tasarruf sağlar ve arıza giderme güvenliğini artırarak ekibinizin sorunları hızlı ve güvenli bir şekilde çözmesini sağlar.

GFL-1500 sistemi, her biri teşhis sürecinin farklı aşamalarına uygun bir sinyal izleme alıcısı ve pens içerir. Pens, özellikle sinyal netliğinin azalabileceği gürültülü ortamlarda bile, bağlantı kesmeden arızalı birleştiriciyi veya diziyi tespit etmek için kullanışlıdır. Arızalı güneş dizisi belirlendikten sonra, sinyal izleme alıcısı veya pens kullanılarak arıza hattı hassas şekilde takip edilebilir ve dizinin içindeki sorun nokta atışıyla bulunabilir.

Gerçek saha koşulları için tasarlanan GFL-1500, kolay kullanılabilir, hızlı devreye alınabilir ve zorlu ortamlara dayanıklı yapısıyla, teknisyenlerin sorundan çözüme verimli bir şekilde ilerlemesini sağlayan uçtan uca bir arıza giderme çözümü sunar.

Güvenlik ve Uyumluluk

Kamu ölçekli PV sistemlerinde 1500 V DC mimarilerin giderek daha fazla benimsenmesiyle birlikte, güvenli, doğru ve yüksek voltajlara uygun ölçüm/teşhis cihazlarına olan ihtiyaç da artmaktadır. Yüksek voltajlı DC sistemler, daha uzun diziler ve daha az bileşen sayesinde daha yüksek verimlilik sunar; ancak bu sistemlerdeki voltaj seviyeleri, daha yüksek güvenlik bilinci ve özel donanımlar gerektirir.

Fluke GFL-1500 şunları içerir:

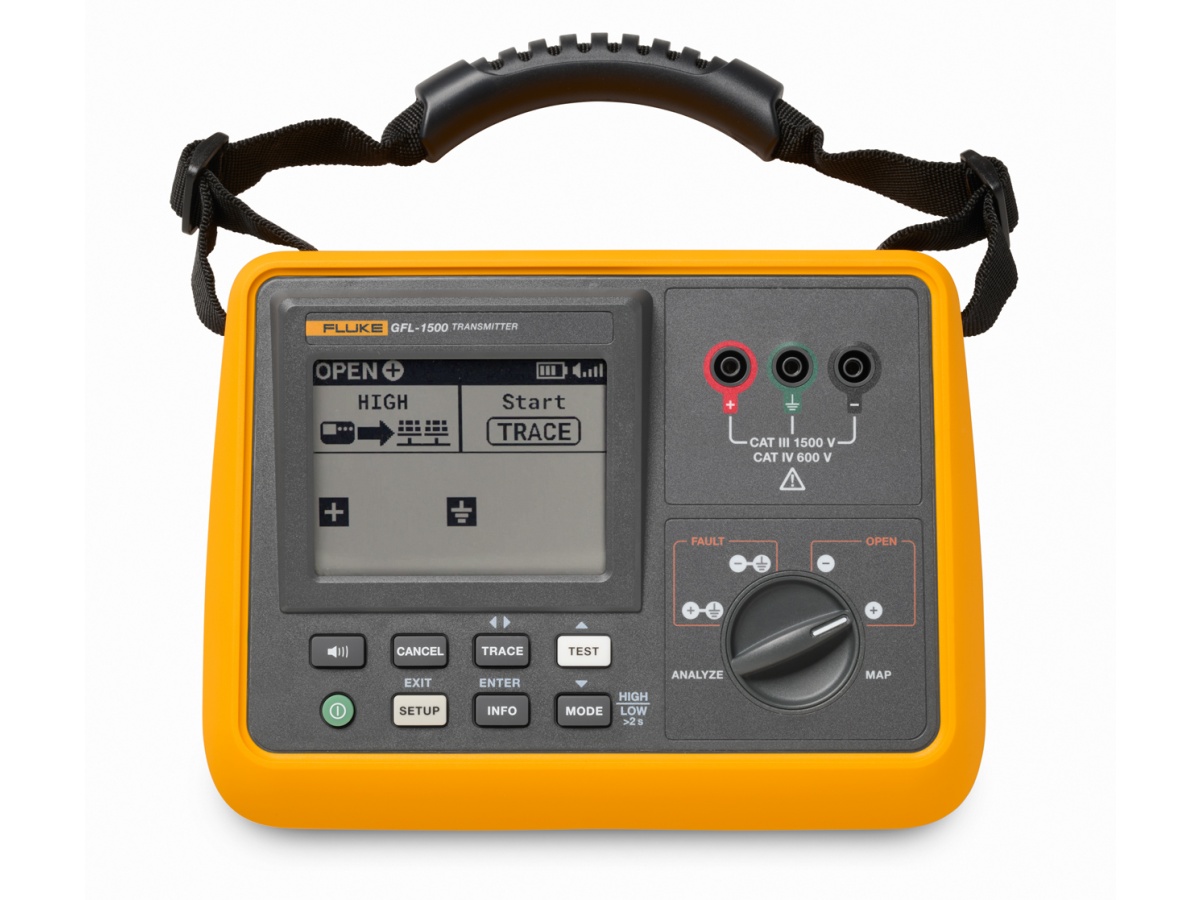

Verici (Transmitter): CAT III 1500 V DC, CAT IV 600 V; IEC 61010-1 ve 61010-2-030 standartlarında belirtilen sıkı güvenlik şartlarını karşılar.
Alıcı (Receiver): CAT III 1500 V DC, CAT IV 600 V; IEC 61010-1 standardını karşılar.
Sinyal İzleme Pensi (Signal Tracing Clamp): 1500 V’a kadar yalıtımlı iletkenler üzerinde kullanım için tasarlanmıştır.

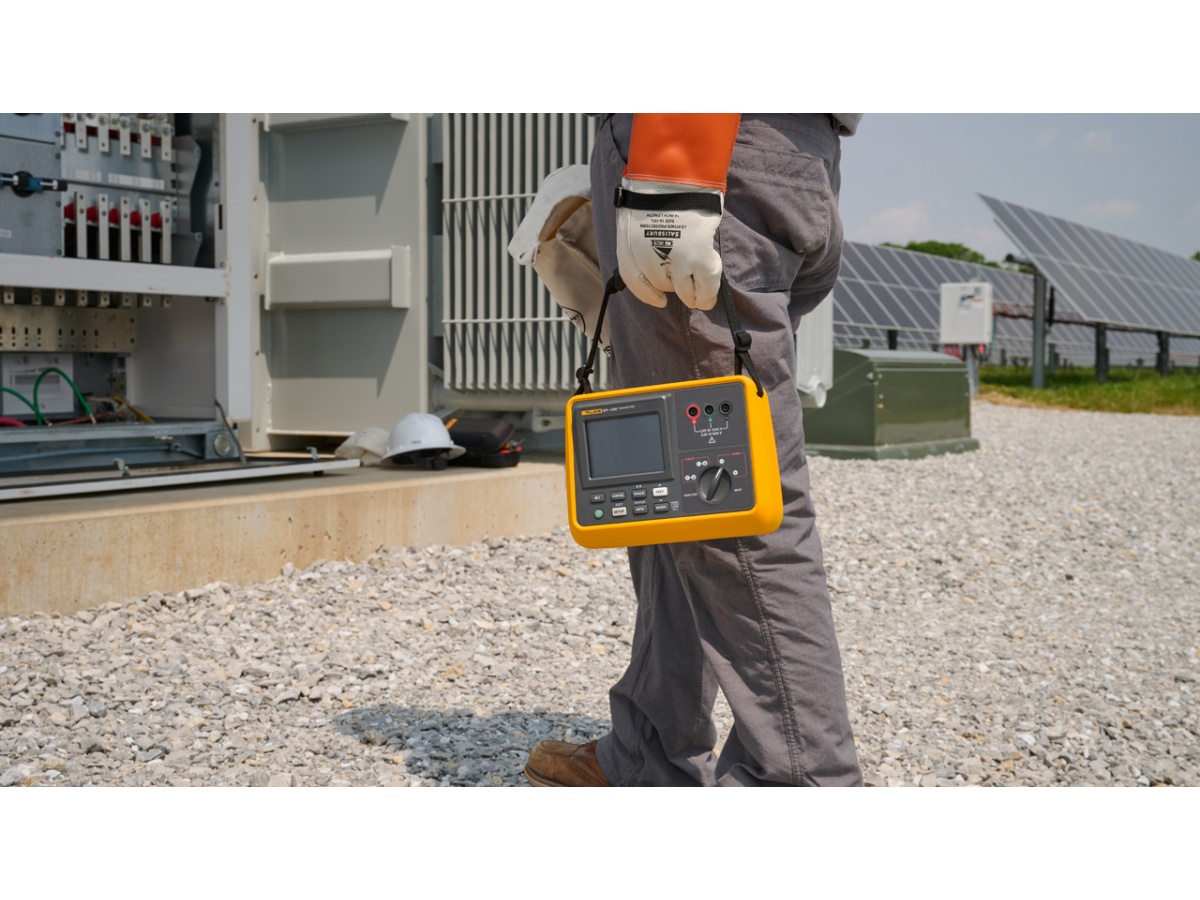

İster invertör, ister birleştirici veya modül seviyesinde çalışın, GFL-1500 Topraklama Arıza Tespit Cihazı, yüksek voltajlı ortamlarda topraklama hatalarını tespit etmek için sağlam, güvenli, hızlı ve güvenilir bir çözüm sunmak üzere güvenlik ve dayanıklılık açısından titizlikle test edilmiştir. Bu sayede teknisyenlerin sahada güvenle ve verimli bir şekilde çalışmasını sağlar.
