• -10 dBm ile -20 dBm ölçüm aralığı için geçerlidir. Ölçüm aralığı boyunca tüm fotodiyotlar için, 5 dakikalık ısınma süresinden sonra.
• -12 dBm tek mod (SM) seviyesinde, optik konnektöre 5 saniye boyunca dokunulmadan, ölçümün birden fazla kez (ör. 5 kez) tekrarlanması durumunda güç ölçümlerindeki maksimum değişim.
• -12 dBm tek mod (SM) seviyesinde, ölçümler arasında optik konnektörün sökülüp yeniden takılması koşuluyla, ölçümün birden fazla kez (ör. 5 kez) tekrarlanması durumunda güç ölçümlerindeki maksimum değişim.
• -20 dBm tek mod (SM) seviyesinde, optik güç ölçer dupleks portu dâhil, herhangi bir dedektörün diğer dedektörlerden herhangi biriyle karşılaştırıldığında gösterdiği maksimum değişim.
• Kayıp ölçüm bütçesi spesifikasyonu, güç ölçüm aralığı içinde esneklik sağlar; örneğin tek mod için -10 dBm ile -20 dBm aralığı.

Çok Fiberli Optik Kaynaklar (modül başına)
Aksi belirtilmedikçe, teknik özellikler 23 °C sıcaklıkta geçerlidir.

• Fabry-Perot lazerler için RMS; LED’ler için FWHM (tipik).
• Sabit sıcaklıkta, 15 dakikalık ısınma süresinden sonraki güç seviyesine göre referans alınmıştır ve 8 saat boyunca uyumludur.
• 850 nm’de ölçülmüştür. Ölçüm, modülün çıkış portuna bağlı enkapsüle akı (encircled flux) koşullarını koruyan bir patch kablonun çıkışında yapılmıştır.
• Uzunluk ölçümü, test edilen kablodaki gidiş-dönüş zaman gecikmesine (round-trip time delay) dayanır.

Genel Bakış

CertiFiber™ Max OLTS ile çoklu fiber sertifikasyon verimliliğinizi en üst düzeye çıkarın. Saniyeler içinde 24 adede kadar fiberin kaybını, uzunluğunu ve polaritesini ölçün. Sahada değiştirilebilir UniPort™ adaptörleri, MPO, MMC, pimli ve pimsiz konfigürasyonlara ve daha fazlasına doğrudan bağlanarak size maksimum esneklik sağlar. Versiv™ ProjX yönetim sistemiyle veya LinkWare™ Live ile uzaktan projelerinizi ilk seferde doğru şekilde kurun. 1 jumper referans ayarı ve referans ayarlandığından beri geçen süreyi izleyen entegre bir zamanlayıcı ve bir Test Referans kablosunun kaç kez kullanıldığını gösteren bir sayaç ile ölçüm belirsizliğini en aza indirin.

Dahili çoklu fiber VFL, çift yönlü güç ölçer ve isteğe bağlı uç yüzey incelemesi ile hızlı bir şekilde sorun giderme yapın.

Ve tüm bunlar güçlü ve kendini kanıtlamış Versiv platformu üzerinde gerçekleşiyor. Sahada 10.000'den fazla Sertifikalı Kablolama Test Teknisyeni (CCTT) ile CertiFiber Max OLTS, Fluke'un sağlamlığıyla üretilmiş, Fluke uzmanlığıyla desteklenen ve altın standart Fluke servis ve deneyimiyle güvence altına alınmış, tanıdık ve güvenilir bir araç setinin zaten bir parçasıdır.

MPO 12/16/24 ve MMC 16/24 ile Yerel Bağlantı (Sabitlenmiş veya Sabitlenmemiş)

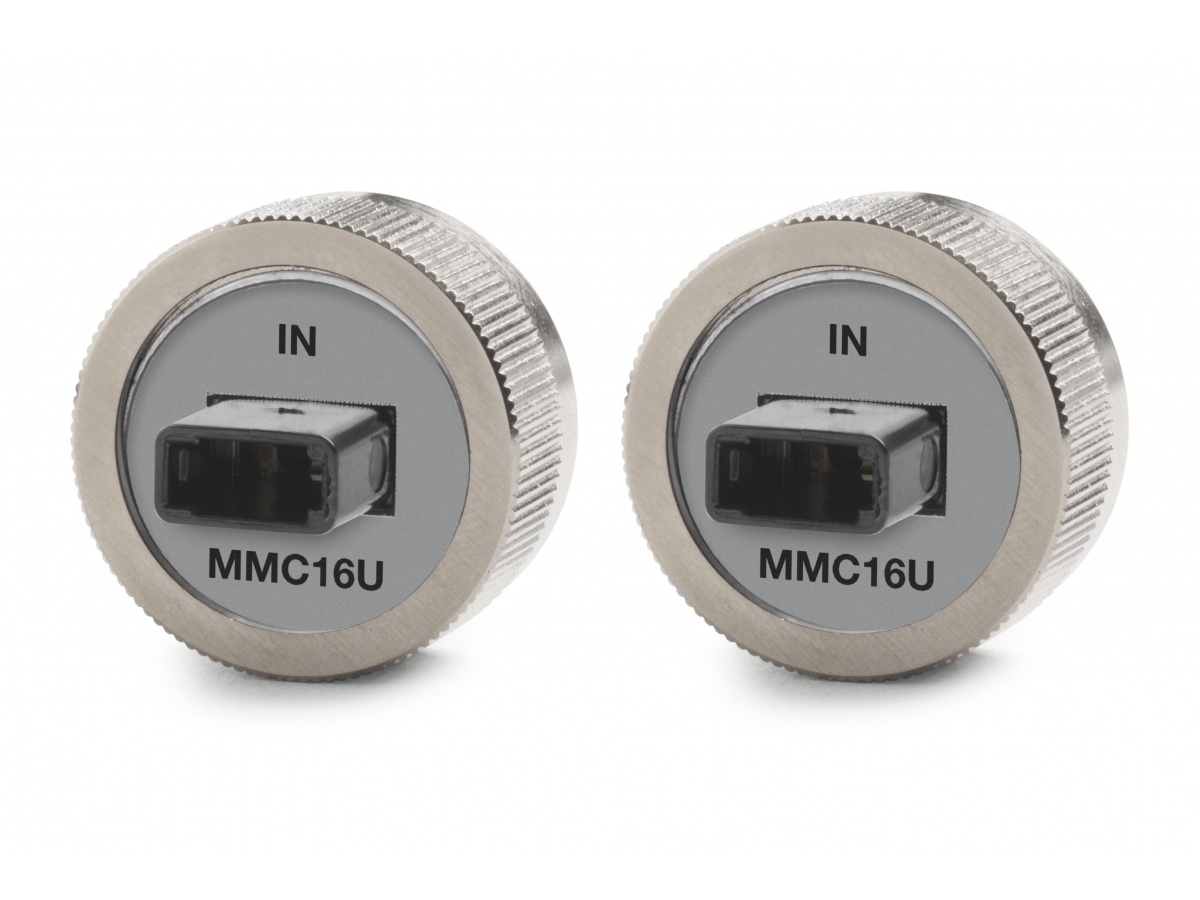

Değiştirilebilir UniPort adaptörleri, MPO 12/16/24 ve MMC 16/24 pimli ve pimsiz kablolara doğrudan bağlantı sağlar

Referans Ayar Sihirbazı, kurulum sürecini basitleştirir ve hataları büyük ölçüde azaltır. Sol: Seçilen test için gerekli tüm aksesuarların listesi görüntülenir. Orta sol: Sihirbaz

adımları gösterir ve her birinin gerçekleştirildiğini doğrular. Orta sağ: CertiFiber Max OLTS, tüm MPO 12/16/24 ve MMC 16/24 pimli ve pimsiz kablolar için 1 jumper referans ayarı sağlar. Sağ: Referans değerleri uyumluluk açısından kontrol edilir ve

doğru ayarın kanıtı olarak saklanır.

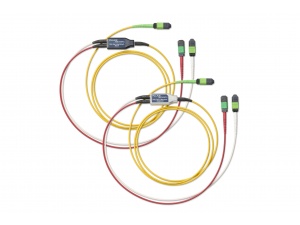

Referans ayarının sonuçları (test edilen her fiber için doğrulama kablolarının ölçülen gücü ve kaybı dahil) saklanır ve proje test raporlarıyla birlikte sunularak sürecin doğru yapıldığının kanıtı sağlanır.

Referans ayarının sonuçları (her test edilen fiber için doğrulama kablolarının ölçülen güç ve kayıp değerleri dâhil), proje test raporlarıyla birlikte saklanır ve sunulur. Bu sayede sürecin doğru şekilde uygulandığı kanıtlanmış olur.

Sol: Sonuç ekranı GEÇTİ veya KALDI sonuçlarını gösterir ve en kötü marjı, uzunluğu,

polariteyi, test edilen fiber sayısını ve test limitlerini gösterir. Test edilen fibere (bu durumda "24" olarak işaretlenmiş) dokunmak, fiber (sağda) ve dalga boyuna göre ayrıntılı sonuçları ve polarite ayrıntılarını getirir.

Verimlilik ve Kullanım Kolaylığı

CertiFiber Max OLTS, bir saniyede 24 fibere kadar olan bir kabloyu test edip sonuçları kaydedebilir. Ancak Versiv, test süresiyle ilgili ek maliyetleri de azaltır. ProjX yönetim sistemi, test cihazının yalnızca kablo tipleri, limitler ve iş için tanımlayıcılarla önceden ayarlanabilmesini sağlar; bu da karışıklığı ve hataları azaltır. Versiv, uzak uç test cihazının bağlandığını belirtmek için bir ses tonu kullanır ve testleri başlatmak, sonuçları kaydetmek ve bir sonraki kablo tanımlayıcısına otomatik olarak geçmek üzere ayarlanabilir; bu da büyük projelerde daha da fazla zaman tasarrufu sağlar

Versiv ProjX yönetim sistemi, teknisyene yalnızca işe uygun testleri ve kablo tanımlayıcılarını göstererek karışıklığı ve hata olasılığını azaltır.

Sayaç ve Zamanlayıcı

İsteğe bağlı zamanlayıcı ve sayaç içeren sonuç ekranı (sol alt), referans ayarlandığından bu yana kalan süreyi ve mevcut Test Referans Kabloları setiyle gerçekleştirilen test sayısını gösterir.

Entegre Denetim

Fiber optik konektör uç yüzey kirliliği, fiber arızalarının önde gelen nedenlerinden biridir. Fiber kayıp testi bu sorunu ortaya çıkarabilir, ancak kirli bağlantılar fiber testini zaman alıcı ve yanlış hale getirir. Kir, fiber optik sertifikasyon testinden önce, sırasında veya sonra sorun olabilir ve eşleştirme sırasında bir fiber optik konektör uç yüzeyinden diğerine geçebilir, bu nedenle herhangi bir bağlantının her iki ucu da her zaman incelenmeli ve gerekirse temizlenmelidir.

CertiFiber Max OLTS, iki Versiv Ana ünitesi ve iki FI-3000 FiberInspector™ Ultra kamera kullanarak çift uçlu fiber optik inceleme yeteneği sağlar. Çift uçlu fiber optik inceleme yeteneği, fiber bağlantısının her iki ucundaki MPO veya MMC (ve ayrıca tek fiber) uç yüzeyleri için inceleme ve otomatik GEÇTİ/KALDI sonuçlarını saniyeler içinde sağlar. İnceleme görüntülerini ve GEÇTİ/KALDI sonuçlarını kayıp, uzunluk ve polarite verileriyle birlikte tek bir raporda saklayın. Fluke Networks ayrıca tek fiberlerin incelenmesi ve çoklu, çift yönlü ve tek fiberler için temizlik malzemeleri konusunda çok çeşitli ipuçları sunmaktadır.

LinkWare Live

LinkWare Live, Fluke Networks tarafından kablolama profesyonellerinin birden fazla projeyi yönetmesi için sunulan bir Yazılım Hizmetidir (SaaS). Her yerden, her zaman benzersiz iş görünürlüğü ve üstün proje kontrolü sağlayan hızlı, kolay ve uygun fiyatlı bir çözümdür.

LinkWare Live, test sonuçlarını indirmek için test cihazlarını sahadan geri çağırmanıza gerek kalmadığı için verimliliği artırır. Sonuçları test cihazından LinkWare Live'a şantiyeden yükleyerek işinizi daha çabuk bitirebilir, daha çabuk eve gidebilir ve daha hızlı ödeme alabilirsiniz. LinkWare Live,

tüm sonuçları otomatik olarak doğru işe birleştirerek raporlama süresini kısaltır ve test cihazlarında veya hafıza kartlarında bir sorun olması durumunda test sonuçlarının kaybolma olasılığını azaltarak yeniden çalışma ihtiyacını düşürür.

LinkWare Live, daha hızlı sorun giderme için sonuçlara anında erişim ve herhangi bir yerden proje durumuna gerçek zamanlı görünürlük sağlar.

Hızlı raporlama için LinkWare PC ile tam entegrasyon sağlar.

LinkWare Live ayrıca, proje yöneticilerinin test cihazlarını akıllı telefonlar, tabletler veya bilgisayarlar aracılığıyla uzaktan kurmalarına olanak tanıyarak hataları azaltır. Kablo tipleri, limitler ve kablo tanımlayıcıları dahil olmak üzere projenin her yönü indirilebilir ve operatör hatası olasılığı ortadan kaldırılır. Ve birisi bu kurulumu değiştirirse, LinkWare Live sizi bilgilendirir

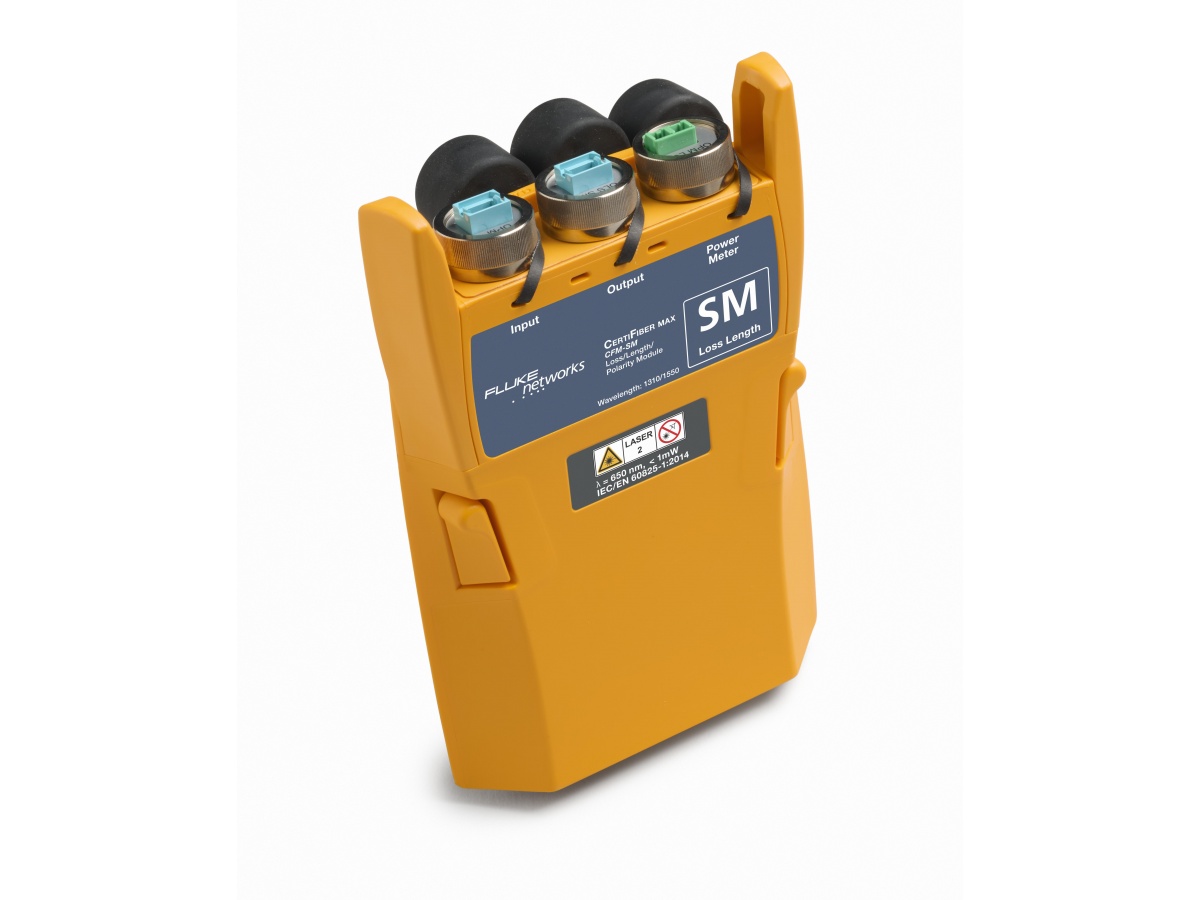

Fluke Networks CertiFiber™ Max Single-mode MPO Optical Loss Test Set
