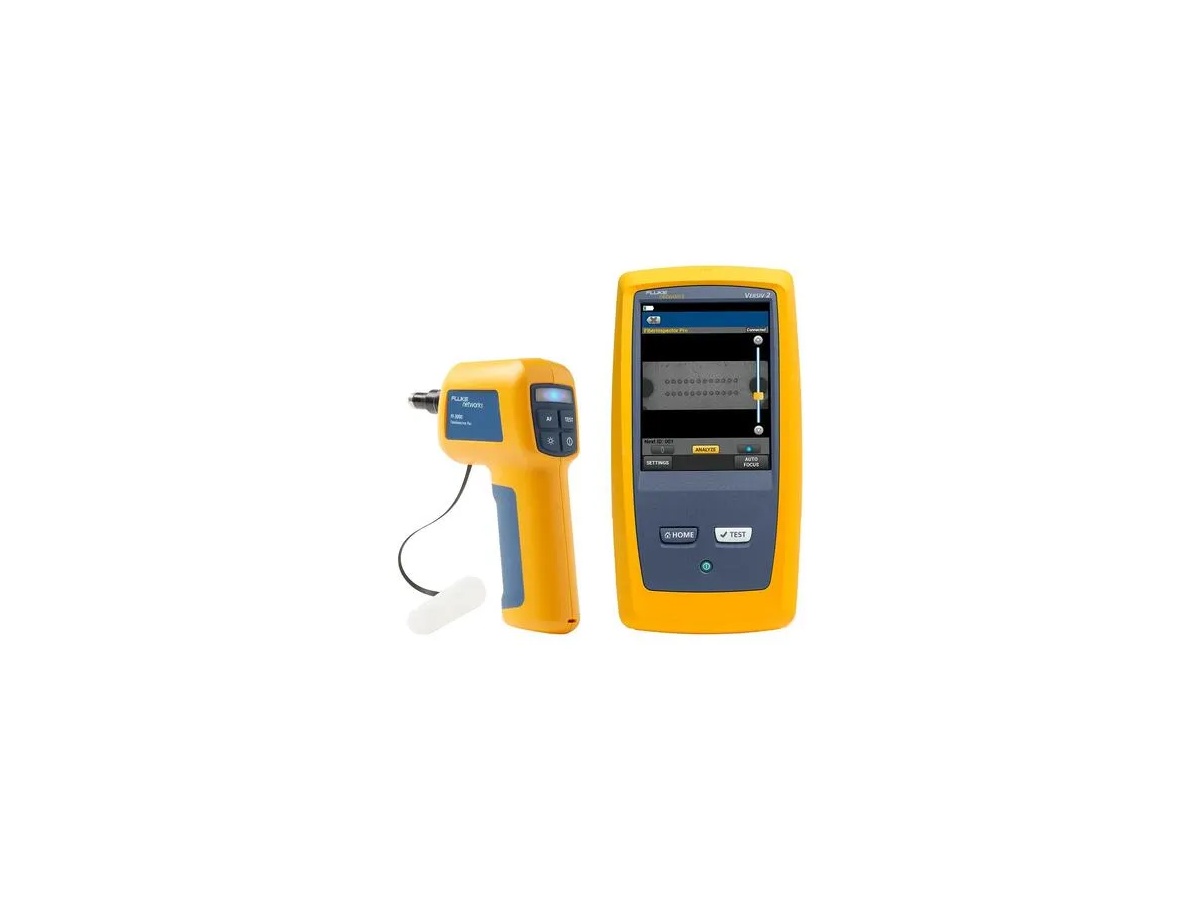

Fluke Networks FI2-7300 FiberInspector™ Pro, Versiv Ana Bilgisayar Dahil
FI2-7300 FiberInspector™ Pro, MPO ve tek fiber optik kabloların denetlenmesini kolay ve verimli hale getirir. Versiv / LinkWare veya Fi-In uygulamasını kullanarak test ve paylaşım için cep telefonlarıyla entegre olur. Çoklu kamera Live View, basit dokunmatik ekran hareketleriyle anında, gerçek zamanlı görüntü sağlar ve konektörün tamamını tek tek uç yüzlerine kadar görüntülemenizi sağlar. Otomatik başarılı/başarısız sonuçları saniyeler içinde elde edilir. Otomatik odaklamalı kompakt, ergonomik tasarım, rahat ve hızlı kullanım sağlar. Versiv2 ana bilgisayar dahildir.
Fiber optik konektör uç yüzü kirliliği, fiber arızalarının başlıca nedenidir. Kir ve kirletici maddeler, optik iletimi engelleyen ve alıcı-vericilerde hasara neden olan ekleme kaybı ve geri yansımaya neden olur. Fiber kaybı ve OTDR testi bu sorunu ortaya çıkarabilir, ancak çoğu durumda kirli bağlantılar fiber testini zaman alıcı ve hatalı hale getirir.
Kir, fiber optik sertifikasyon testinden önce, sırasında veya sonra sorun oluşturabilir ve birleştirme sırasında bir fiber optik konektör uç yüzünden diğerine geçebilir, bu nedenle her bağlantının her iki tarafı da her zaman temizlenmeli ve incelenmelidir. Ayrıca, kirlenmiş fiber optik konektörlerin birleştirilmesi, fiziksel temas sırasında uç yüzleri arasında mikroskobik kalıntılar ezildiğinden kalıcı hasara neden olabilir. Koruyucu kapaklar fiber optik konektör uç yüzlerini temiz tutmadığından, fabrikada sonlandırılmış yama kabloları veya pigtail kablolar bile incelenmelidir. Bu yaygın arıza nedenini önlemek, fiber optik konektör uç yüzünü incelemek ve bir bölme veya ekipmana takmadan önce tüm kirleri gidermekle başlar.
FI-7000 ve FI-7300 FiberInspector Pro, fiber optik konektör uç yüzlerini 1 saniye içinde kontrol edip onaylamanıza olanak tanıyan bir fiber optik kontrol mikroskobudur, böylece işi ilk seferde halledebilirsiniz. Bu fiber optik kontrol mikroskobu, otomatik GEÇTİ/KALDI onayı sağlar ve fiber kontrolünden tahmin işini ortadan kaldırır, böylece herkes fiber uzmanı olabilir.
| Prob Özellikleri |
| Çözünürlük |
2M piksel |
| Işık Kaynağı |
Mavi LED |
| Güç Kaynağı |
Versiv ana ünite |
| Görüş Alanı (Yatay) |
425 µm |
| Görüş Alanı (Dikey) |
320 µm |
| Minimum Tespit Edilebilir Parçacık Boyutu |
0.5 µm |
| Boyutlar |
Yaklaşık 6.75 in x 1.5 in (117.5 mm x 35 mm) adaptör ucu olmadan |
| Ağırlık |
200 g |
| Genel Özellikler |
| Ağırlık |
Ana ünite + modül + batarya: 1.28 kg (3 lbs, 5 oz) |
| Boyutlar |
Ana ünite + modül + batarya: 6.67 cm x 13.33 cm x 27.94 cm (2.625 in x 5.25 in x 11.0 in) |
| Batarya |
Lityum iyon batarya paketi, 7.2 volt |
| Batarya Ömrü |
İnceleme probu bağlıyken 11 saat |
| Entegre Wi-Fi |
IEEE 802.11 a/b/g/n; çift bant (2.4 GHz ve 5 GHz) |
| Sarj Süresi |
Test cihazı Kapalı: 4 saat (10% → 90%)
Tester On: 6 saat (10% → 90%) |
| Çevresel Özellikler |
| Çalışma Sıcaklığı |
-18°C ile 45°C |
| Çalışmama Sıcaklığı |
-30°C ile 60°C |
| Çalışma İrtifası |
4,000 m (13,123 ft) |
| Çalışma İrtifası (AC adaptör ile) |
3,200 m (10,500 ft) AC adaptör ile |
| Depolama İrtifası |
12,000 m |
| EMC |
EN 61326-1 |
| Batarya kapasitesini korumak için bataryayı -20°C (-4°F) altındaki veya 50°C (122°F) üzerindeki sıcaklıklarda bir haftadan uzun süre bulundurmayın. |
- FI2-7300
- Fluke Networks FI2-7300 FiberInspector™ Pro, Versiv Ana Bilgisayar Dahil
- İçerik:
- FI-3000 FiberInspector™ Ultra kamera
- Versiv Ana Bilgisayar
- MPO Prob
- Probu ana bilgisayara bağlamak için USB-USB C kablosu
- Uç seti (12/24 UPC ve 12/24 APC)
- Ana bilgisayarın arka konektörünü korumak için boş modül
- AC şarj cihazı
- Omuz askısı
- USB arabirim kablosu
- Entegre Wi-Fi
- Başlangıç kılavuzu
- Yumuşak taşıma çantası
| Model |
Açıklama |
| FI2-7300 |
FI2-7300 FiberInspector ™ Pro MPO şunları içerir: Probu ana bilgisayara bağlamak için Versiv Ana Bilgisayarı, FI 3000 MPO Kamera, Holster, USB-USB C kablosu, Uç Set (12/24 UPC ve 12/24 APC), Ana bilgisayarın arka konektörünü korumak için Boş Modül, AC Şarj Aletini, Omuz Askısı, USB Arabirim Kablosu, Versiv Açık Kaynak Kodlu Yazılım CD'si, Entegre Wi-Fi, Başlangıç Kılavuzu, Yumuşak Taşıma Çantası. |
| FI2-7300- NW |
Entegre Wi-Fi devre dışı bırakılmış FI2-7300 ile aynı yapılandırma. |
| FI-3000 |
FI-3000 FiberInspector Pro MPO Prob ve Uç Seti (12/24 UPC ve 12/24 APC), AC şarj cihazı, Başlangıç Kılavuzu, Kılıf, Yumuşak Taşıma Çantası |
| FI-3000- NW |
Entegre Wi-Fi devre dışı bırakılmış FI-3000 ile aynı yapılandırma |
| FI- 3000TP- UMPO12F |
MPO 12 veya 24 UPC ucu |
| FI- 3000TP- UMPO16F |
MPO 16 veya 32 UPC ucu |
| FI- 3000TP- AMPO12F |
MPO 12 veya 24 APC ucu |
Aksesuarlar
| FI-3000-Holster |
FI-3000 sondası için tutucu |
| QC-MPO-12/24-1P |
MPO 12/24 Fiber, Tekli Paket için QuickClean Temizleyici |
| QC-MPO-12/24-5P |
MPO 12/24 Fiber için QuickClean Temizleyici, 5 temizleyici paketi |
| QC-MPO-16/32-1P |
MPO 16/32 Fiber, Tekli Paket için QuickClean Temizleyici |
| QC-MPO-16/32-5P |
MPO 16/32 Fiber için QuickClean Temizleyici, 5 temizleyici paketi |
