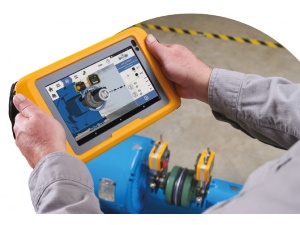

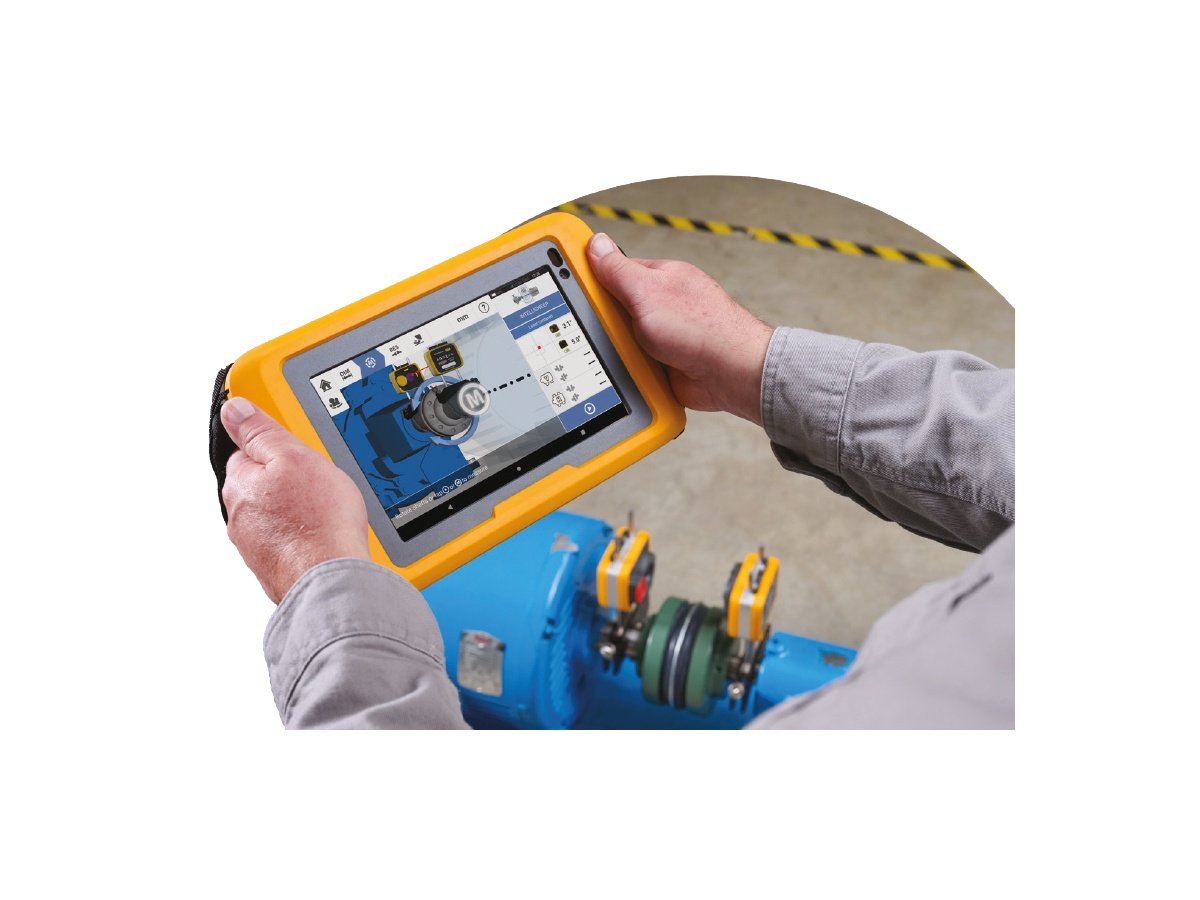

Fluke RotAlign™ Elite Benzersiz hassas hizalama
Uyarlanabilir Hizalama, yatay ve açısaldan dikey hizalamaya kadar tüm zorlukların tamamını ele almak için akıllı yazılımı yeni nesil donanımla birleştirerek hassas bakım alanında bir dönüm noktasını temsil eder.
Bu akıllı teknoloji, güvenilirlik ekiplerinin daha hızlı, daha akıllı ve daha büyük bir güvenle çalışmasını sağlayarak operasyonel verimlilikte ve ekip verimliliğinde yeni seviyelere ulaşılmasını mümkün kılar.
Hizalama sistemlerinde yeniliğin temel ölçütü olan RotAlign™ Elite, doğruluk ve hızı yeniden tanımlayan, kapsamlı bir uyarlanabilir özellikler paketi sunar. İnsan hatasını en aza indiren ve iş akışlarını kolaylaştıran yerleşik zeka sayesinde, makine hizalamasında performans ve güvenilirlik açısından yeni bir endüstri standardı oluşturur.

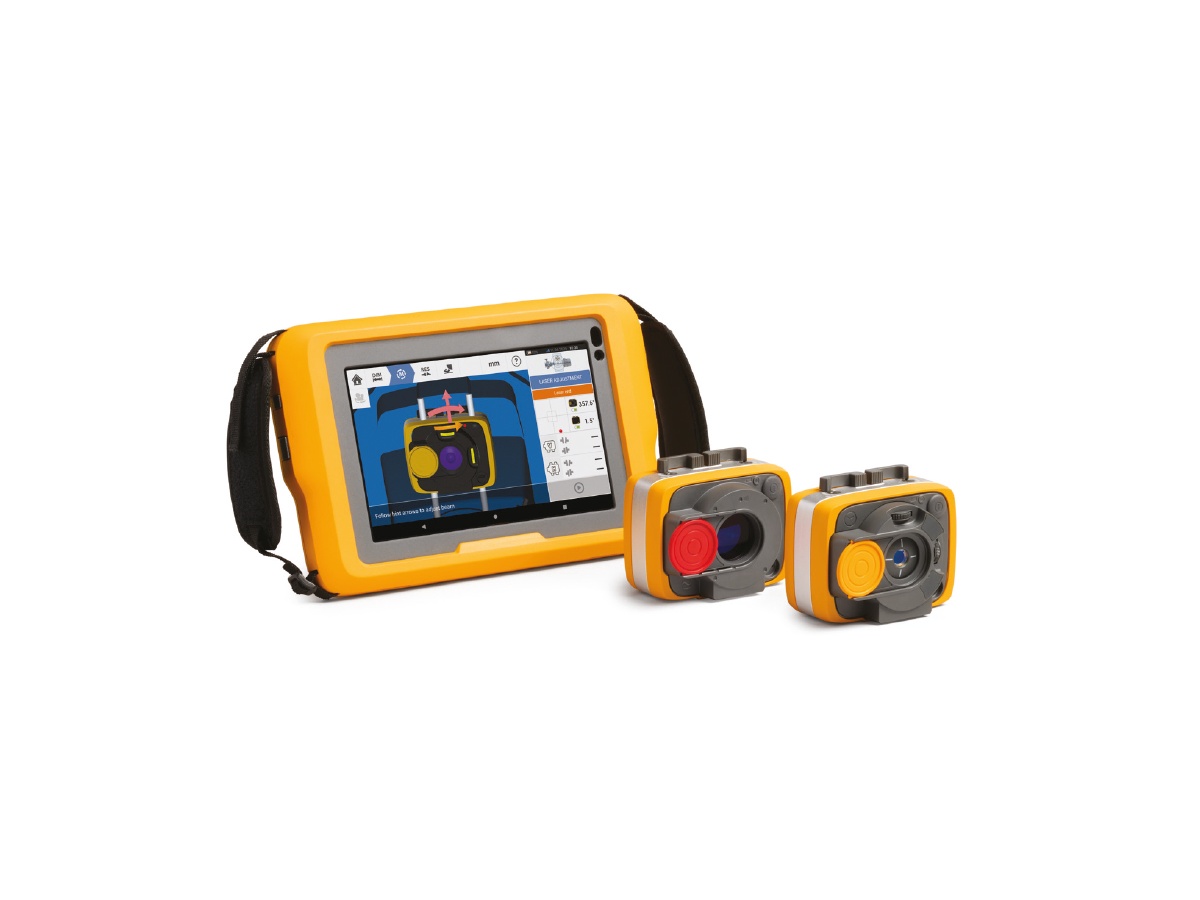

RotAlign™ Elite ile tanışın
SensAlign 7 ile premium RotAlign Touch'ın tamamen yeni halefi olan RotAlign Elite, daha yüksek hassaslık için optik mesafeyi artıran çift dedektörle ve tek sensörle yüksek hassasiyetli hizalama çözümleri sunar. Ayarlanabilir lazeri tüm makine tiplerine uyum sağlayarak çeşitli endüstriyel uygulamalarda çok yönlü ve verimli hizalama sağlar.
Sistem, özelleştirilebilir raporlama özelliklerine sahip doğrudan e-posta gönderimi ve yerleşik Yatırım Getirisi (ROI) hesaplayıcısı da içerir, bu sayede kullanıcılar operasyonel maliyet etkinliğini kendilerinden emin bir şekilde değerlendirebilir.
İleri düzey hizalama görevleri için tasarlanmış olan RotAlign Elite; 14 diziye kadar içeren makineler, çoklu bağlantı kurulumları ve yerinde kardan şaftı hizalaması gibi karmaşık yapılandırmaları destekler. Geçiş modu, hareket simülatörü, gelişmiş dikey hizalama, yumuşak taban tanılaması, Intelli modları ve entegre titreşim ölçümü gibi temel özellikler, kapsamlı tanılama ve bakım sağlar. Kullanıcılar, canlı trend izleme ile makine performansı hakkında gerçek zamanlı bilgiler elde eder ve bu da çalışma süresini ve güvenilirliği optimize etmeye yardımcı olur.
RotAlign™ Elite; dünyanın önde gelen hizalama uzmanları tarafından, sorunları mümkün olan en kolay yolla çözecek şekilde tasarlandı. Sezgisel rehberli kullanıcı arabirimi neredeyse herkes tarafından kullanılabilir.
Kullanıcıların sadece şaft hizalamasının üç adımını takip etmesi yeterlidir: boyut, ölçü ve sonuç.
Bir bakışta temel avantajlar
• Kolaylaştırılmış Kurulum: Tek lazer teknolojisi, kurulumu yalnızca bir sensör ve lazerle basitleştirerek kurulum süresini ve karmaşıklığını azaltır.
• Yüksek Hassasiyetli Hizalama: Çift optik düzlem ve Freeze-Frame Ölçümü; manuel ön hizalamalar olmadan, yüksek oranda yanlış hizalamalarda bile uzun mesafelerde doğru sonuçlar sağlar.
• Gerçek Zamanlı Düzeltmeler: Eş zamanlı canlı hareket özelliği, teknisyenlerin hem dikey hem de yatay düzlemlerde hizalamayı anında görüp ayarlamalarını sağlayarak hataları en aza indirir ve zaman kazandırır.
RotAlign™ Elite Sensörü
|
Tür
|
6 eksenli
|
2 düzlem (4 kayma ekseni ve 2 açı)
|
|
Ölçüm
|
Optik menzil
|
20 x 20 mm (0,79 x 0,79 inç)
|
|
Alan
|
Sınırsız, dinamik olarak genişletilebilir
|
|
Çözünürlük
|
1 μm (0,04 mil); Açısal 5 μRad
|
|
Hata
|
< %1
|
|
İletim hızı
|
Yaklaşık 20 Hz
|
|
Eğimölçer
|
Çözünürlük
|
0,1°
|
|
Hata
|
Dönme +-0,5°; Eğim +-2°
|
|
Titreşim ölçümü
|
Hız RMS, 10 Hz ile 1 kHz arası, 0 mm/sn. – 5000/f • mm/s² (f, Hertz [1/sn] cinsinden)
|
|
LED göstergeler
|
Lazer ayarı için 4 LED, pil ve şarj durumu için 1 LED, BT iletişimi için 1 LED
|
|
Güç kaynağı
|
Pil
|
Lityum-İyon şarj edilebilir pil 3,6 V, 8 Wh
|
|
Çalışma süresi
|
55 saat (kesintisiz kullanım)
|
|
Şarj süresi
|
%80'e kadar 4,5 saat; %100'e kadar 6,5 saat
|
|
Şarj Etme
|
USB-C
|
|
Harici arabirim
|
Entegre düşük güçlü 2,4 GHz Radyo (BT LE), USB 2.0 Tam Hız
|
|
Radyo iletim mesafesi
|
Doğrudan görüş hattında 50 m'ye (160 ft) kadar
|
|
Çevresel koruma
|
IP 65
|
Toz geçirmez ve su püskürmesine dayanıklı, darbeye dayanıklı
|
|
Bağıl nem
|
%10 ila %90
|
|
Ortam ışığı koruması
|
Optik ve aktif elektronik dijital dengeleme
|
|
Sıcaklık aralığı
|
Çalıştırma
|
-10°C ila 50°C (14°F ila 122°F)
|
|
Şarj Etme
|
0°C ila 40°C (32°F ila 104°F)
|
|
Depolama
|
-20°C ila 50°C (-4°F ila 122°F)
|
|
Boyutlar
|
Yaklaşık 104 x 85 x 59 mm (4 1/8 inç x 3 3/8 inç x 2 5/16 inç)
|
|
Ağırlık
|
Yaklaşık 313 g (11 oz)
|
|
CE uygunluk beyanı
|
CE uyumluluk sertifikası için şu adresi ziyaret edin: www.pruftechnik.com
|
RotAlign™ Elite Lazer
|
Tür
|
Yarı iletken lazer diyot
|
|
Lazer
|
Güç
|
< 1 mW
|
|
Sapma
|
0,3 mrad
|
|
Dalgaboyu
|
630-640 nm (kırmızı, görünür)
|
|
Ayrım mesafesi
|
En fazla 10 m
|
|
Ayarlama
|
Hayır
|
|
Güvenlik sınıfı
|
IEC 60825-1:2014 uyarınca 2. sınıf 8 Mayıs 2019 tarihli Lazer Bildirimi No. 56'da açıklanan IEC 60825-1 Ed. 3'e uygunluk hariç olmak üzere 21 CFR 1040.10 ve 1040.11 ile uyumludur. Güvenlik önlemi: Lazer ışınına bakmayın
|
|
Eğimölçer
|
Çözünürlük
|
0,1°
|
|
Hata
|
Dönme +-5°
|
|
LED göstergeler
|
Pil ve şarj durumu için 1 LED
|
|
Güç kaynağı
|
Pil
|
Lityum-İyon şarj edilebilir pil 3,6 V, 8 Wh
|
|
Çalışma süresi
|
90 saat (kesintisiz kullanım)
|
|
Şarj süresi
|
%80'e kadar 4,5 saat; %100'e kadar 6,5 saat
|
|
Şarj Etme
|
USB-C
|
|
Çevresel koruma
|
IP 65
|
Toz geçirmez ve su püskürmesine dayanıklı, darbeye dayanıklı
|
|
Bağıl nem
|
%10 ila %90
|
|
Sıcaklık aralığı
|
Çalıştırma
|
-10°C ila 50°C (14°F ila 122°F)
|
|
Şarj Etme
|
0°C ila 40°C (32°F ila 104°F)
|
|
Depolama
|
-20°C ila 50°C (-4°F ila 122°F)
|
|
Boyutlar
|
Yaklaşık 104 x 85 x 59 mm (4 1/8 inç x 3 3/8 inç x 2 5/16 inç)
|
|
Ağırlık
|
Yaklaşık 320 g (11,3 oz)
|
|
CE uygunluk beyanı
|
CE uyumluluk sertifikası için şu adresi ziyaret edin: www.pruftechnik.com
|

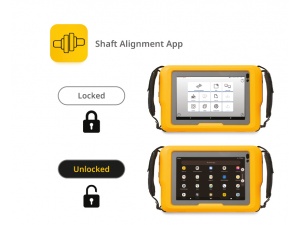

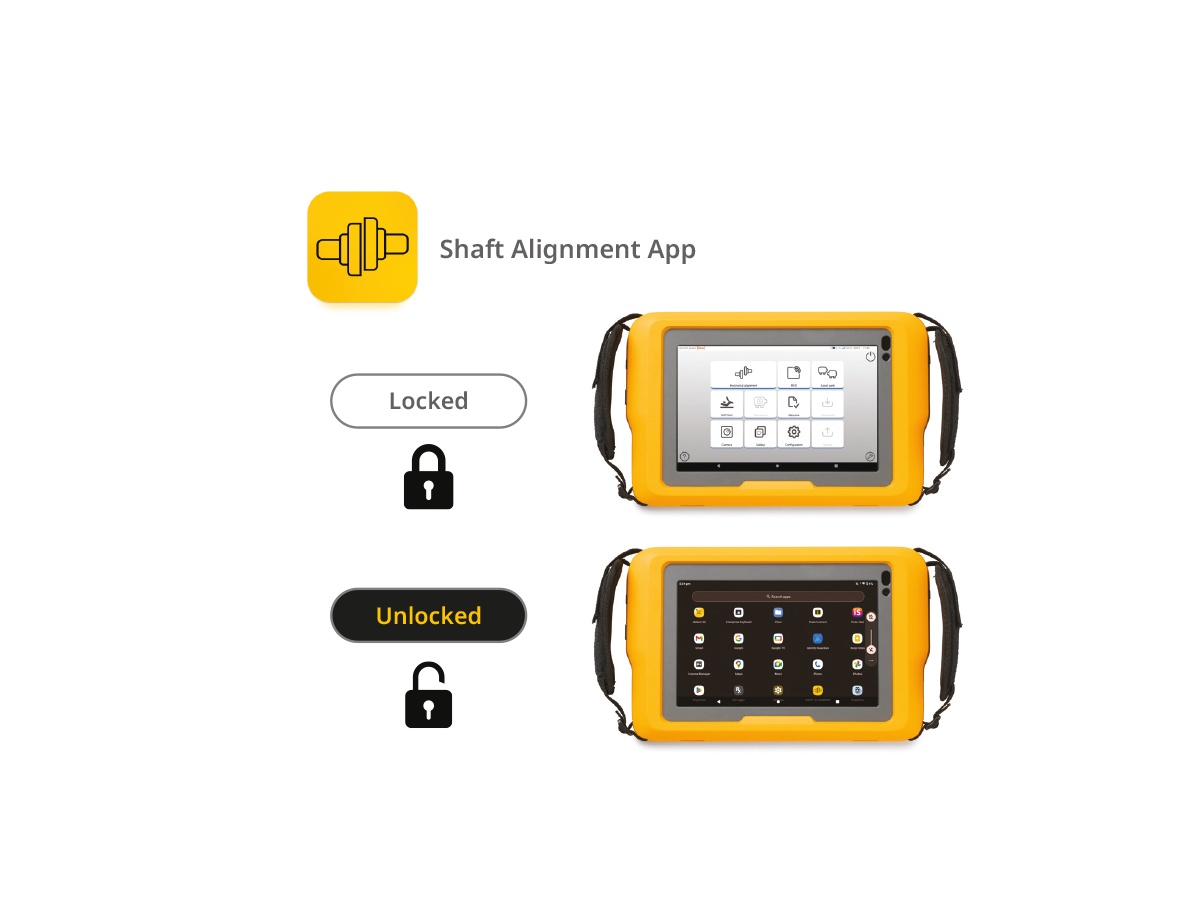

Bir tablet, tam esneklik.
İster birden fazla sensör tipiyle çalışıyor olun, ister artan operasyonel ihtiyaçları karşılamak için yükseltme yapıyor olun, RotAlign™ Elite ürün yelpazesi genelinde birleşik bir tablet platformunu destekler. Müşteriler, özel kullanım için kilitli bir versiyon ile CMMS, Vibration veya Thermal Imaging gibi üçüncü taraf uygulamaları kurma özelliği dahil olmak üzere tam tablet işlevi sağlayan kilitsiz bir versiyon arasında seçim yapabilir. Daha fazla esneklik için kullanıcıların mevcut cihazlarını hizalama amacıyla kullanabilmesini sağlayan Android uygulama versiyonu mevcuttur. RotAlign™ Elite'in esnek raporlama seçeneklerini kullanarak kişiselleştirilmiş raporları kolayca oluşturun. Önceden kurulmuş tam veya kısa şablonlar arasından seçim yapın veya kendi özel düzenlerinizi kullanın. Tam olarak hangi veri ve grafikleri dahil edeceğinizi seçin, ana bölümleri iş akışınıza uygun şekilde yeniden düzenleyin ve kişiselleştirilmiş şablonları gelecekte kullanmak üzere saklayın; böylece her raporun ekibinizin ihtiyaçlarını hassasiyet ve verimlilikle karşıladığından emin olun.
Yerleşik Yatırım Getirisi Hesaplayıcısı
RotAlign™ Elite uygulamasındaki entegre yatırım getirisi hesaplayıcısı, hassas hizalamanın finansal faydalarının anında görülmesini sağlar. Kullanıcılar kesinti sürelerinin azalması, ekipman ömrünün uzaması ve enerji verimliliğinin artmasından elde edilen tasarrufları hesaplayarak her hizalama görevinin değerini hesaplayabilir. Bu özellik bilgiye dayalı karar almayı destekler, bakım yatırımlarına gerekçe göstermeye yardımcı olur ve operasyonel verimliliği artırır; ayrıca bunların hepsi tek ve kullanıcı dostu bir arabirimde yapılır. RotAlign™ Elite, ARC 4.0 PC yazılımıyla sorunsuz bulut tabanlı veri paylaşımını mümkün kılan bağlı güvenilirlik için tasarlanmıştır. Bu bağlantı, saha teknisyenleri ile güvenilirlik ekipleri arasında bir köprü kurarak iş birliğini ve performans takibini geliştirir. RotAlign™ Elite, hizalama verilerini daha geniş güvenilirlik iş akışlarına entegre ederek ekiplerin daha akıllı ve hızlı çalışmasına yardımcı olur, hizalama sorunlarını hassasiyetle ve bilgiye dayalı şekilde çözmek için tam kapasiteyi ortaya çıkarır.
Tek lazer teknolojisi: Hassas hizalanmanın gizli bileşeni
RotAlign™ Elite'in tek lazer teknolojisi, hassas hizalamanın temelidir ve aşırı yanlış hizalama durumunda bile doğru veri sağlamak için çift HD konum duyarlı dedektör (PSD), MEMS eğimölçer ve Freeze-Frame uzantısını entegre eder. Teknisyenler, her açısal konumdan hem dikey hem yatay yönlerde düzeltmeleri aynı anda izleyebilir, böylece manuel ön hizalama ortadan kaldırılır ve süreç daha kolay hale gelir.
IntelliSweep™, VertiSweep™, Yerinde Kardan Şaftı, Eş Zamanlı Canlı Hareket, Çok Bağlantılı Ölçü ve Canlı Trend gibi akıllı özellikler sunan RotAlign™ Elite, karmaşık hizalama görevlerini verimli operasyonlara dönüştürür. Kardan şaftlarından turbo makinelere kadar çeşitli makinelerde gerçek zamanlı bilgiler ve uyarlanabilir kontrol sağlayarak hız, hassasiyet ve güvenilirlik için yeni temel ölçütler belirler.
Active Situational Intelligence (ASI)
Hız ile hassaslık her zaman, özellikle kritik makineleri hizalarken eşit değildir. Acele etmek hassasiyeti bozabilir ve maliyetli hatalara yol açabilir. RotAlign™ Elite, kullanıcıları aktif şekilde yönlendirerek ve ölçüm ile düzeltme sırasında hataları en aza indirerek hızlı ve hassas hizalama sağlayan çığır açıcı Active Situational Intelligence (ASI) ile bu sorunun üstesinden gelir.
Bir ölçümün hassaslığı, büyük ölçüde kullanılan yönteme bağlıdır ancak titreşimler veya şaft dönüşünün tutarsız olması gibi dış faktörler sonuçları bozabilir. RotAlign™ Elite'in Active Situational Intelligence (ASI) analizleri, bu etkileri gerçek zamanlı olarak telafi ederek çevresel ve insan kaynaklı hataları önleyip zorlu koşullarda bile güvenilir, tekrarlanabilir hizalama ölçümleri sunar.

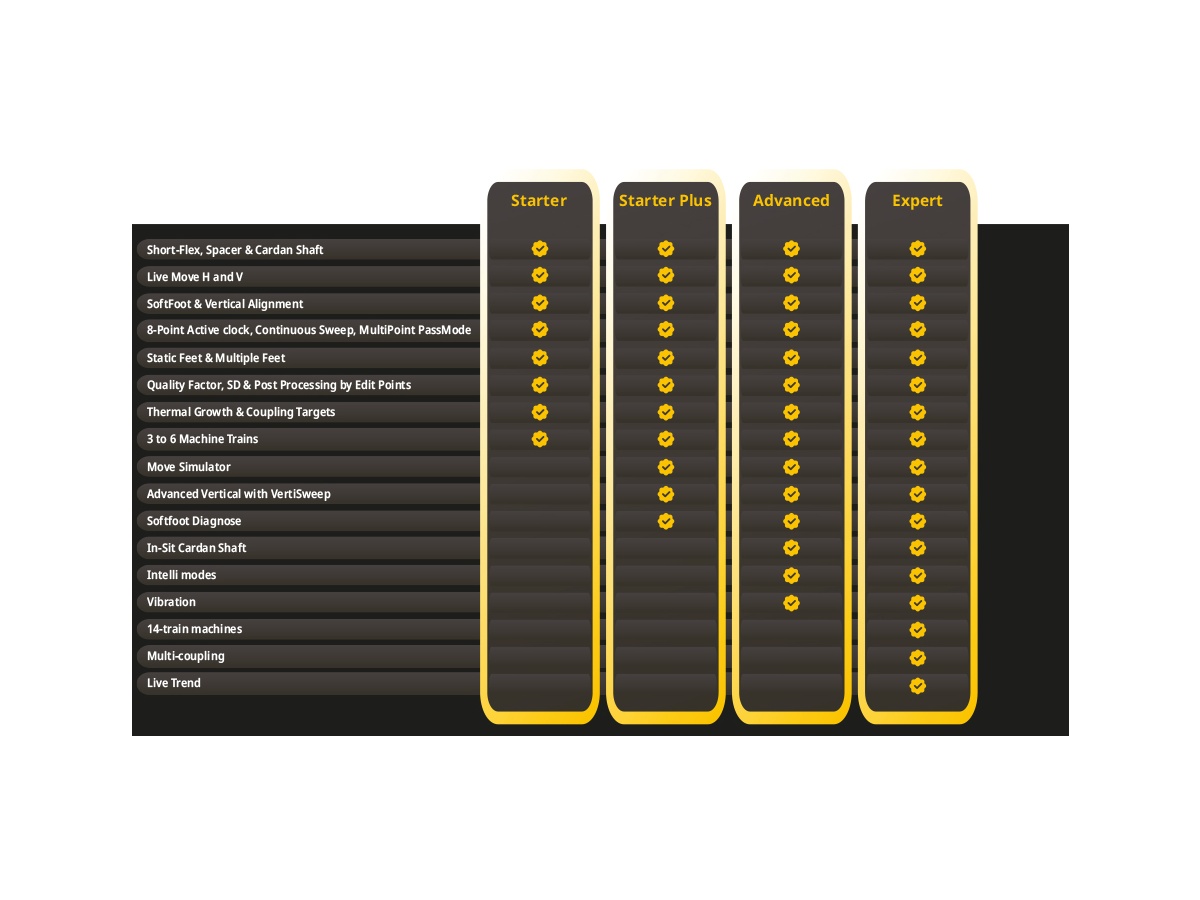

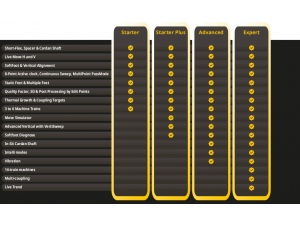

| ALI 54.003-LO.ROW.ST |
ROTALIGN ELITE LOCKED REST OF WORLD STARTER KIT |
| ALI 54.003-LO.RW.STP |
ROTALIGN ELITE LOCKED REST OF WORLD STARTER PLUS KIT |
| ALI 54.003-LO.ROW.AD |
ROTALIGN ELITE LOCKED REST OF WORLD ADVANCED KIT |
| ALI 54.003-LO.ROW.EP |
ROTALIGN ELITE LOCKED REST OF WORLD EXPERT KIT |
| ALI 54.003-APP.ST |
ROTALIGN ELITE SENSOR/LASER APP STARTER KIT |
| ALI 54.003-APP.STP |
ROTALIGN ELITE SENSOR/LASER APP STARTER PLUS KIT |
| ALI 54.003-APP.AD |
ROTALIGN ELITE SENSOR/LASER APP ADVANCED KIT |
| ALI 54.003-APP.EP |
ROTALIGN ELITE SENSOR/LASER APP EXPERT KIT |
| ALI 54.717 |
ROTALIGN ELITE STARTER PLUS, FIRMWARE CERTIFICATE |
| ALI 54.718 |
ROTALIGN ELITE ADVANCED, FIRMWARE CERTIFICATE |
| ALI 54.719 |
ROTALIGN ELITE EXPERT, FIRMWARE CERTIFICATE |
| ALI 54.901 |
ROTALIGN ELITE SENSOR |
| ALI 54.911 |
ROTALIGN ELITE LASER |
| ALI 54.804 |
ROTALIGN ELITE HARD CASE |
