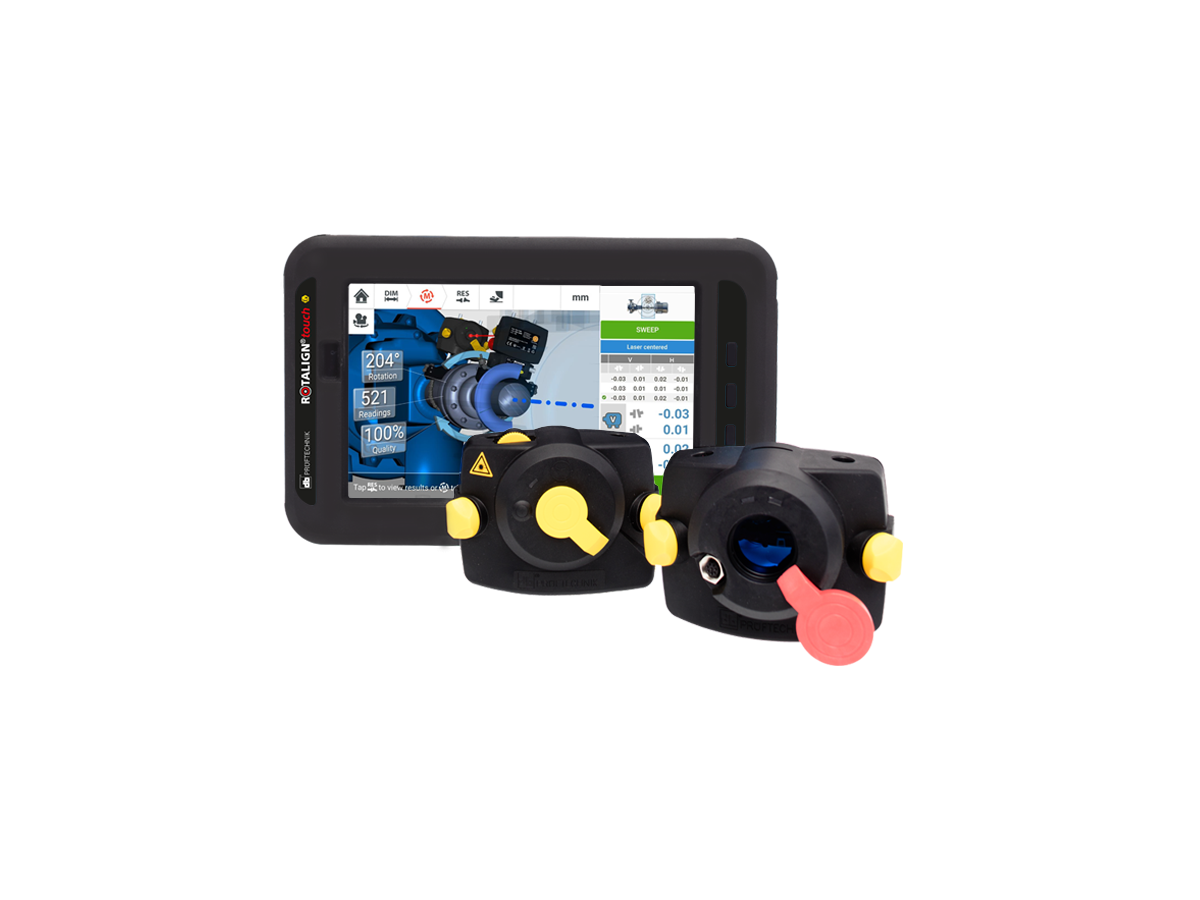

ROTALIGN® touch EX
EX/ATEX alanları için gelişmiş lazer kaplin hizalama sistemi

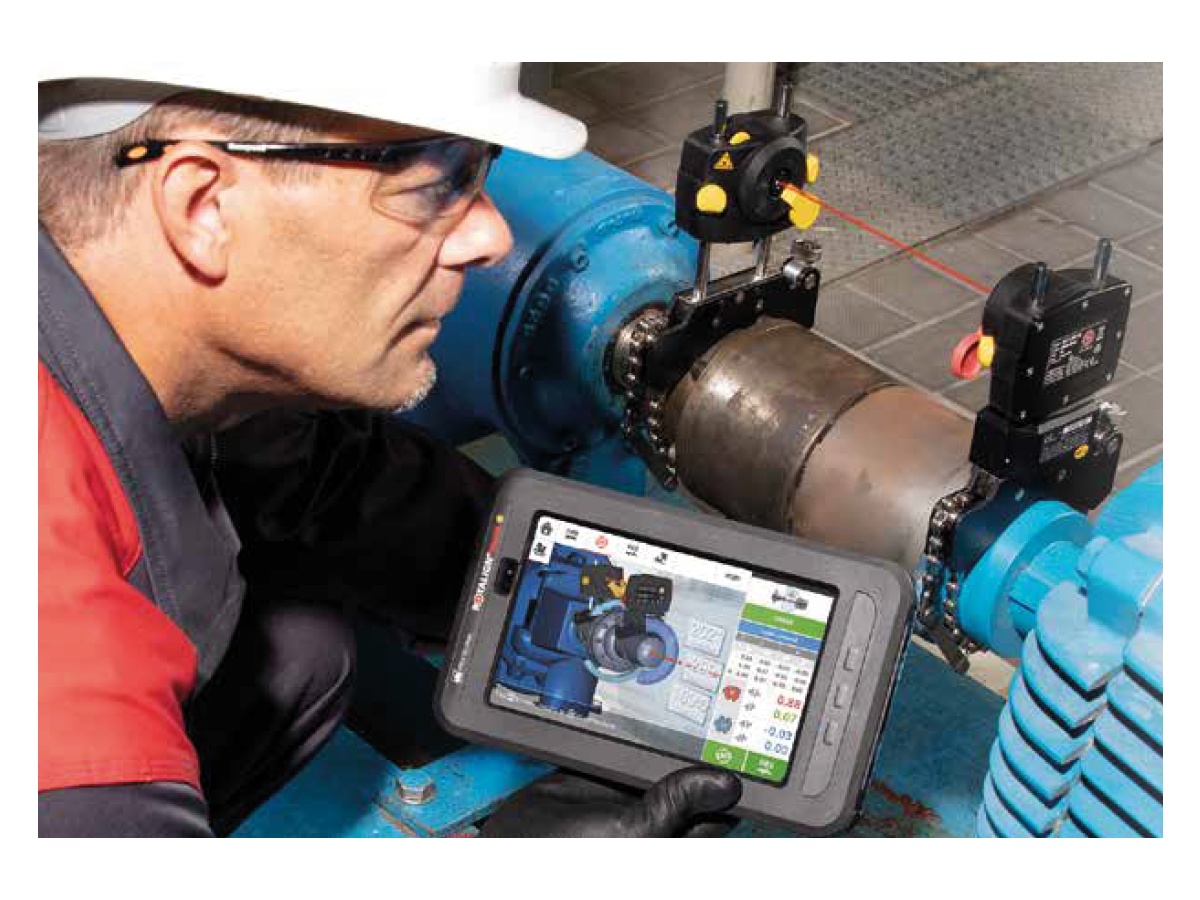

ROTALIGN® touch EX ile Tanışın
Petrol rafinerileri, doğalgaz tesisleri, plastik üretim tesisleri gibi tehlikeli çalışma alanlarında makine hizalaması ciddi zorluklar içerir. Yanıcı gazlar, tutuşabilir lifler veya yüksek gerilimli elektrik ekipmanları nedeniyle bu ortamlar sıkı şekilde regüle edilir.
ROTALIGN® touch EX, intrinsik emniyetli, yüksek hassasiyetli, gelişmiş bir lazer hizalama sistemidir. ATEX/IECEx Zone 1 sertifikasına sahiptir ve sıcak çalışma izni gerektirmeden güvenle kullanılabilir.
Zorlu çevre koşullarına, farklı varlık türlerine ve kullanıcının deneyim seviyesine uyum sağlar. Sağlamlaştırılmış dış yapısı en ağır şartlara dayanıklıdır.

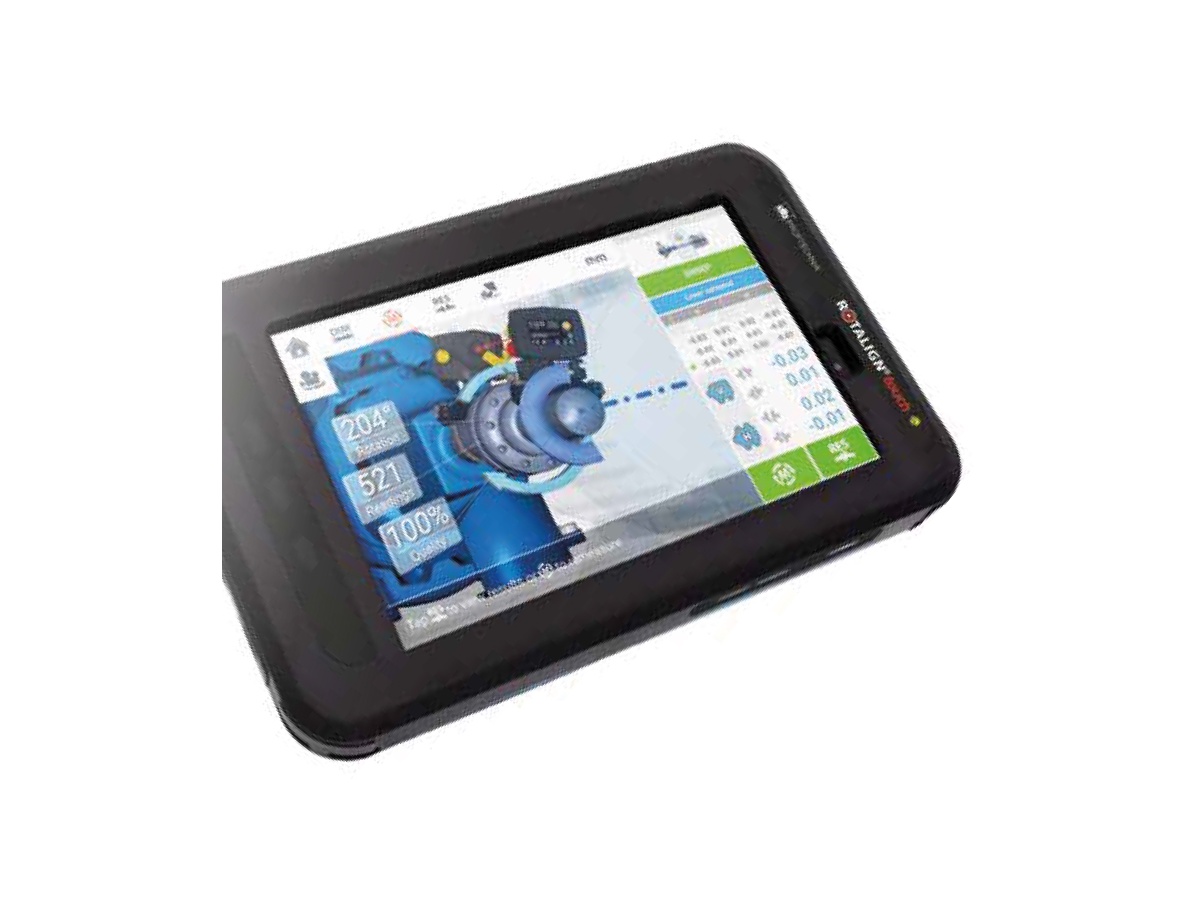

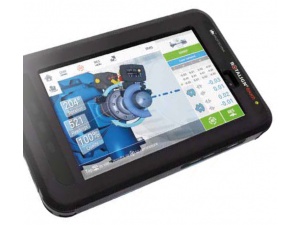

RotAlign® Touch EX Ruggedized Tablet
|
CPU
|
Exynos 7 Octa, 1.6GHz Octa-Core (Cortex®-A53)
|
|
Memory
|
3 GB RAM, 16 GB Flash memory
|
|
Display
|
8“ TFT, 1280 x 800 pixels
|
|
Connectivity
|
Wi-Fi 802.11 a/b/g/n/ac (2.4GHz+5GHz) Bluetooth 4.2
RFID
|
|
Cameras
|
8 MP AF + 5 MP
|
|
IP Rating
|
IP 68
|
|
Operating temperature
|
-20 ... +50 °C
|
|
Battery
|
Li-Ion rechargeable battery 3.8 V / 4450 mAh / 16.91 Wh up to 11 hours battery life
|
|
Dimensions, Weight
|
162 x 256 x 33 mm, ca. 1250 g
|
|
ATEX (Europe)
|
 II 2G Ex db ia op is IIC T5 Gb
 II 2D Ex tb ia op is IIIC T100°C Db
|
|
IECEx
(International)
|
• Ex db ia op is IIC T5 Gb
• Ex tb ia op is IIIC T100°C Db
|
sensALIGN® 5 EX Sensör
|
Type
|
5-axis sensor:
Measurement range:
Resolution: Accuracy (avg):
Measurement rate:
|
2 planes (4 displacement axes and angle) Unlimited, dynamically extendible
1 μm (0.04 mil) and angular 10 μRad
> 98%
approx. 20 Hz
|
|
Inclinometer resolution
|
|
0.1°
|
|
LED indicators
|
|
2 LEDs
|
|
Environmental protection
|
IP 65:
Relative humidity:
|
dustproof and water jets resistant, shockproof 10% to 90%
|
|
Ambient light protection
|
|
Yes
|
|
Temperature range
|
Operation:
Storage:
|
-10°C to 50°C (14°F to 122°F)
-20°C to 60°C (-4°F to 140°F)
|
|
Dimensions
|
|
Approx. 105 x 74 x 53 mm
(4 9/64” x 2 29/32” x 2 3/32”)
|
|
Weight
|
|
Approx. 220 g (7.7 oz)
|
|
Intrinsic safety
|
|
II 2G Ex ib IIC T4 Gb, Zone 1
Certificate number: EPS 15 ATEX 1074X IECEx EPS 15.0067X
|
|
CE conformity
|
|
Refer to the CE compliance certificate in www.pruftechnik.com
|
sensALIGN® 5 EX Lazer
|
Type
|
|
Semiconductor laser diode
|
|
Beam power
|
|
< 1mW
|
|
Inclinometer error
|
|
0.3% full scale
|
|
Inclinometer resolution
|
|
0.1°
|
|
Beam divergence
|
|
0.3 mrad
|
|
Wavelength
|
|
630 – 680 nm (red, visible)
|
|
Laser class
|
|
Class 2 according to IEC 60825-1:2014
The laser complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007.
|
|
Safety precaution
|
|
Do not look into laser beam
|
|
Power supply
|
Batteries:
Operating time:
|
2 x 1.5 V IEC LR6 (“AA“)
Only use Duracell Industrial ID 1500 or Energizer E91
120 hours
|
|
Protection
|
IP 65:
Relative humidity:
|
dustproof and water jets resistant, shockproof 10% to 90%
|
|
Temperature range
|
Operation:
Storage:
|
-10 °C to 50 °C (14 °F to 122 °F)
-20 °C to 60 °C (-4 °F to 140 °F)
|
|
Dimensions
|
|
Approx. 105 x 74 x 47 mm
(4 9/64” x 2 29/32” x 1 27/32”)
|
|
Weight
|
|
Approx. 225 g (7 15/16 oz.)
|
|
Intrinsic safety
|
|
II 2G Ex ib IIC T4 Gb, Zone 1
Certificate number: EPS 15 ATEX 1 075
IECEx EPS 15.0068
Optical output power laser (failure) < 35 mW
|
|
CE conformity
|
|
Refer to the CE compliance certificate in www.pruftechnik.com
|
Wireless EX Modülü
|
Type
|
|
2.4 GHz, Class 1 connectivity, transmitting power 100 mW Contains FCCID
POOWML-C40
|
|
Transmission distance
|
|
Up to 10 m [33 ft.] direct line of sight
|
|
Transmission distance
|
|
Up to 10 m [33 ft.] direct line of sight
|
|
Power supply
|
Batteries:
Operating time:
|
2 x 1.5 V IEC LR6 (“AA”) batteries
Only use Duracell Industrial ID 1500 or Energizer E91
14 hours typical use (based upon an operating cycle of
50% measurement, 50% standby)
|
|
Temperature range
|
Operating time:
|
-10°C to 40°C (14°F to 104°F)
|
|
Environmental protection
|
IP 65:
|
Dustproof and water spray resistant, shockproof
|
|
Dimensions
|
|
Approx. 81 x 41 x 34 mm (3 1/8” x 1 11/16”
x 1 5/16”)
|
|
Weight
|
|
Approx. 133 g (4.7 oz.) including batteries and cable
|
|
Intrinsic safety
|
|
II 2G Ex ib IIC T4 Gb, Zone 1
Certificate number: ZELM 11 ATEX 0474
IECEx ZLM 11.0009
|
|
CE conformity
|
|
Refer to the CE compliance certificate in www.pruftechnik.com
|
Öne Çıkan Avantajlar
- ATEX / IECEx Zone 1 sertifikalıdır
Patlayıcı gaz, buhar ve sislerin normal çalışma sırasında bulunabileceği ortamlar için güvenlidir.
- Zaman ve efor kazandıran uyarlanabilirlik
Renkli, gerçekçi 3D makine modelleri ve tablet benzeri kullanım sunar.
- Üstün ölçüm doğruluğu ve tekrarlanabilirlik
sensALIGN® 5 EX tek lazer teknolojisi ile her koşulda yüksek hassasiyet sağlar.
Uyarlanabilir Hizalama (Adaptive Alignment)
Yazılım ve donanımın birleşimiyle yatay, açısal ve dikey tüm hizalama zorluklarını kapsar.
Daha hızlı sonuç, daha yüksek doğruluk ve insan hatalarının ortadan kaldırılmasını sağlar.
İnsan–Makine Etkileşimi
- Gerçekçi 3D makine ve kaplin grafiklerinin gösterimi
- 3D model perspektifinin değiştirilebilmesi
- Ön tanımlı iş akışı
- Her uygulama için yönlendirmeli 3 adımlı hizalama
- Canlı düzeltme takibi (yatay ve dikey)
Temel prensip:
Boyutlar → Ölçüm → Sonuç
İntrinsik Emniyet Nedir?
ROTALIGN® touch EX yüksek riskli alanlarda güvenli kullanım için özel olarak tasarlanmıştır.
Sıcak çalışma izni gerekmez, ek ekipman veya personel ihtiyacı yoktur.
Endüstriler Arası Yüksek Hassasiyet
- Yatay ve dikey makineler
- Turbo ve yüksek hızlı makineler
- Uzun şaftlar, kardan milleri
- 5 kapline kadar uzun makine hatları
Otomatik Hata Azaltma
Quality Factor analitiği; çevresel etkileri ve kullanıcı kaynaklı hataları filtreleyerek güvenilir ölçüm sağlar.
Bulut Bağlantısı
Wi-Fi ve RFID desteği ile makine verileri ARC 4.0 yazılımına aktarılır.
Yüksek çözünürlüklü kamera ile raporlama yapılır.
Hassas Hizalamanın Faydaları
- Daha düşük enerji tüketimi
- Daha uzun makine ömrü
- Daha az titreşim
- Daha düşük yatak ve kaplin sıcaklıkları
- Yedek parça maliyetlerinde azalma
ALI 52.800 EX ROTALIGN TOUCH EX CASE
ALI 52.200-Z1 ROTALIGN TOUCH EX TABLET ZONE 1
ALI 52.200-Z1.NA ROTALIGN TOUCH EX TABLET ZONE 1 NA
ALI 52.000-Z1 ROTALIGN TOUCH EX PACKAGE ZONE 1
ALI 52.000-Z1.NA ROTALIGN TOUCH EX PACKAGE ZONE 1 NA
ALI 54.709 ROTALIGN TOUCH EXPERT, FIRMWARE CERTIFICATE
