Fluke ShaftAlign™ Touch Lazer Hizalama Sistemi

Yeni ShaftAlign™ Touch ile Tanışın
Standard
Advanced
Expert

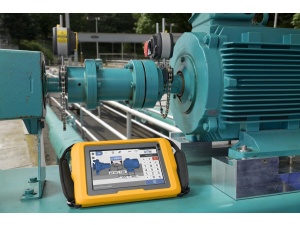

Yeni ShaftAlign™ Touch lazer hizalama sistemi, geçmiş on yıllarda yaygın olarak kullanılan komparatör ve sentil mastarlarına kıyasla dijital, bulut tabanlı ve birçok gelişmiş özellik sunar.
ShaftAlign™ Touch, döner millerle tahrik edilen standart makinelerdeki neredeyse tüm hizalama görevlerini başarıyla yerine getirir. Lazer hassasiyeti, geleneksel ölçüm ekipmanlarına kıyasla çok daha iyi sonuçlar sağlar. Ayrıca hızlı ve kolay kurulum, bilgisayar tabanlı ve yönlendirmeli kullanıcı arayüzü ile sezgisel kullanım ve parlak renkli, dayanıklı, tablet benzeri 3D ekran üzerinden anlaşılır sonuç görselleştirmesi sunar.

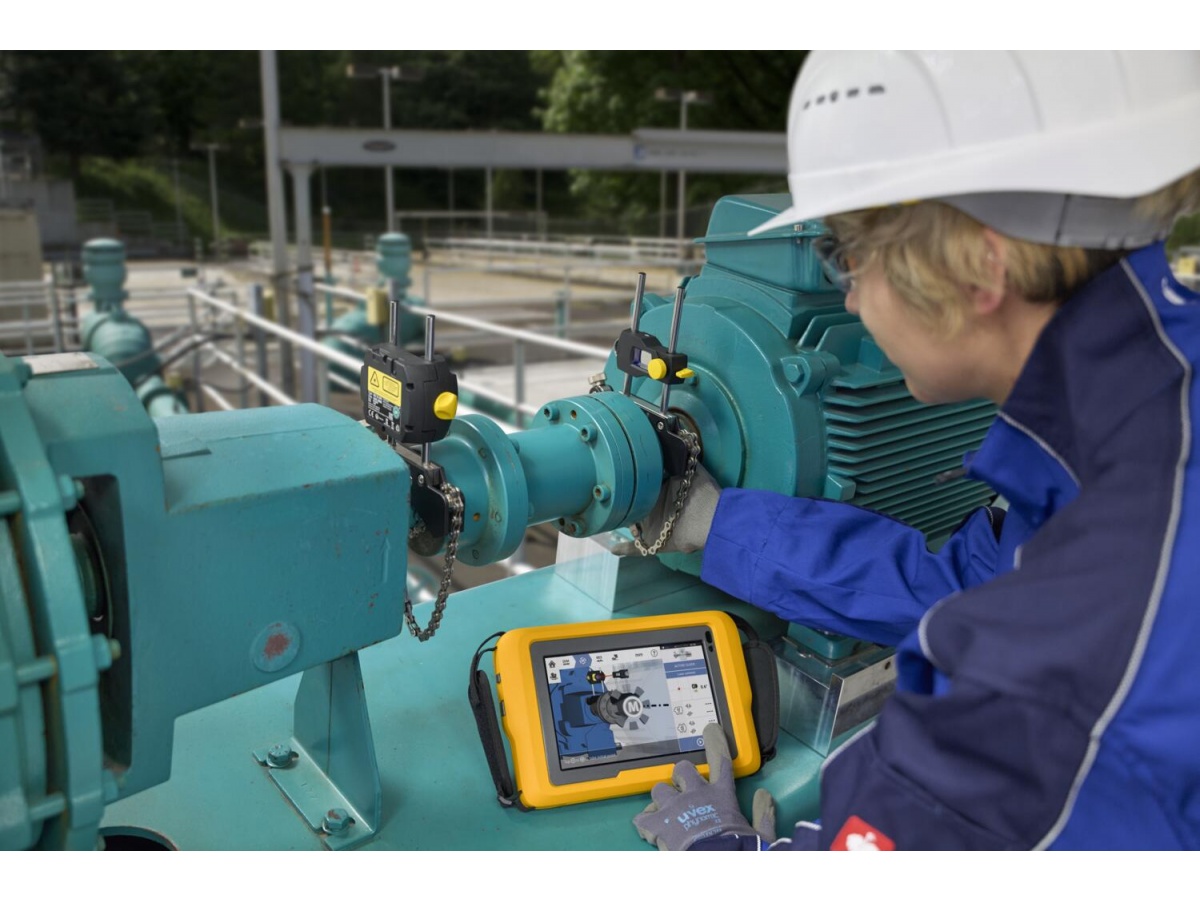

3D dayanıklı SensAlign™ 3 sensörü ve reflektörü sayesinde bu yeni lazer hizalama sistemi, hemen hemen tüm standart makine hizalama zorluklarının üstesinden gelebilir. Sorun çözücü Uyarlanabilir Hizalama (Adaptive Alignment) özellikleri ile ShaftAlign™ Touch, rakipsiz bir fiyat-performans oranı sunar.

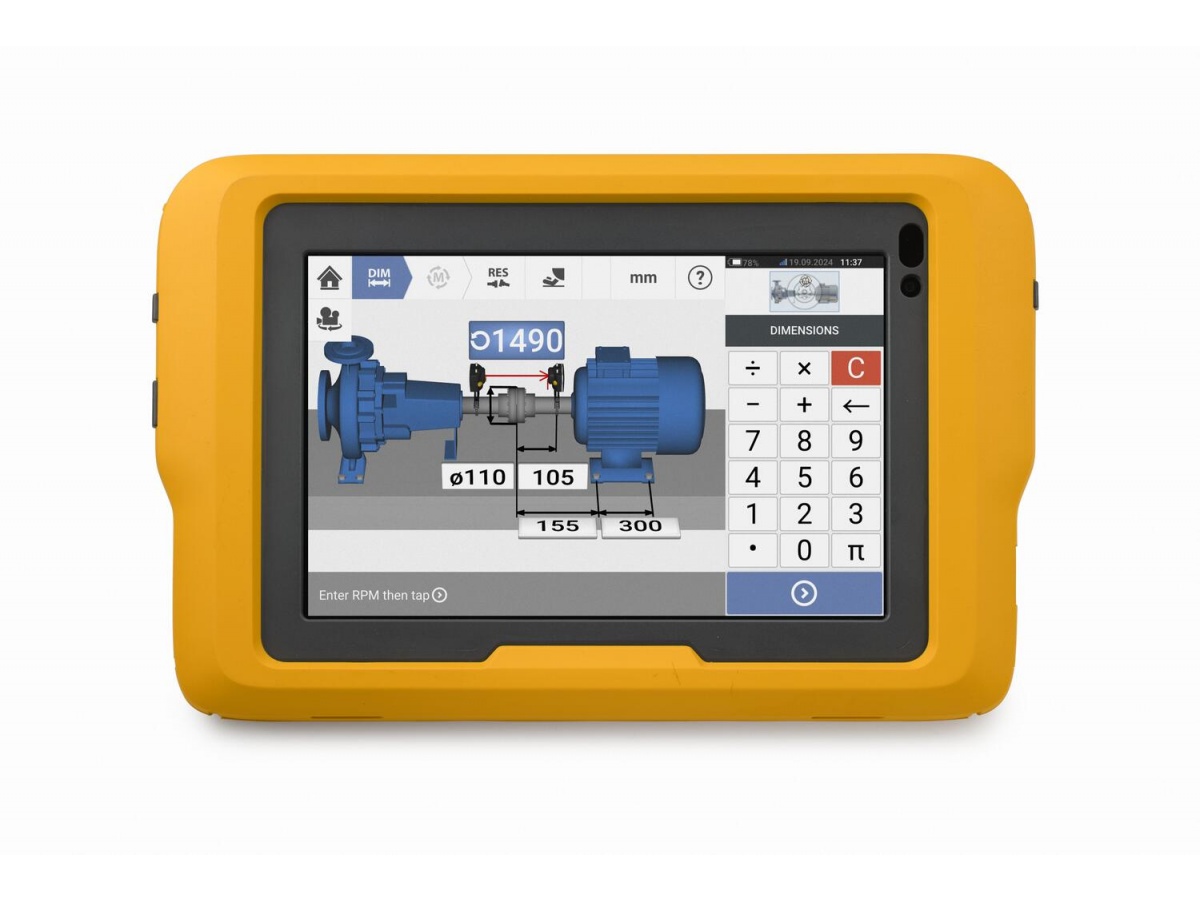

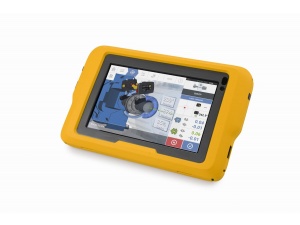

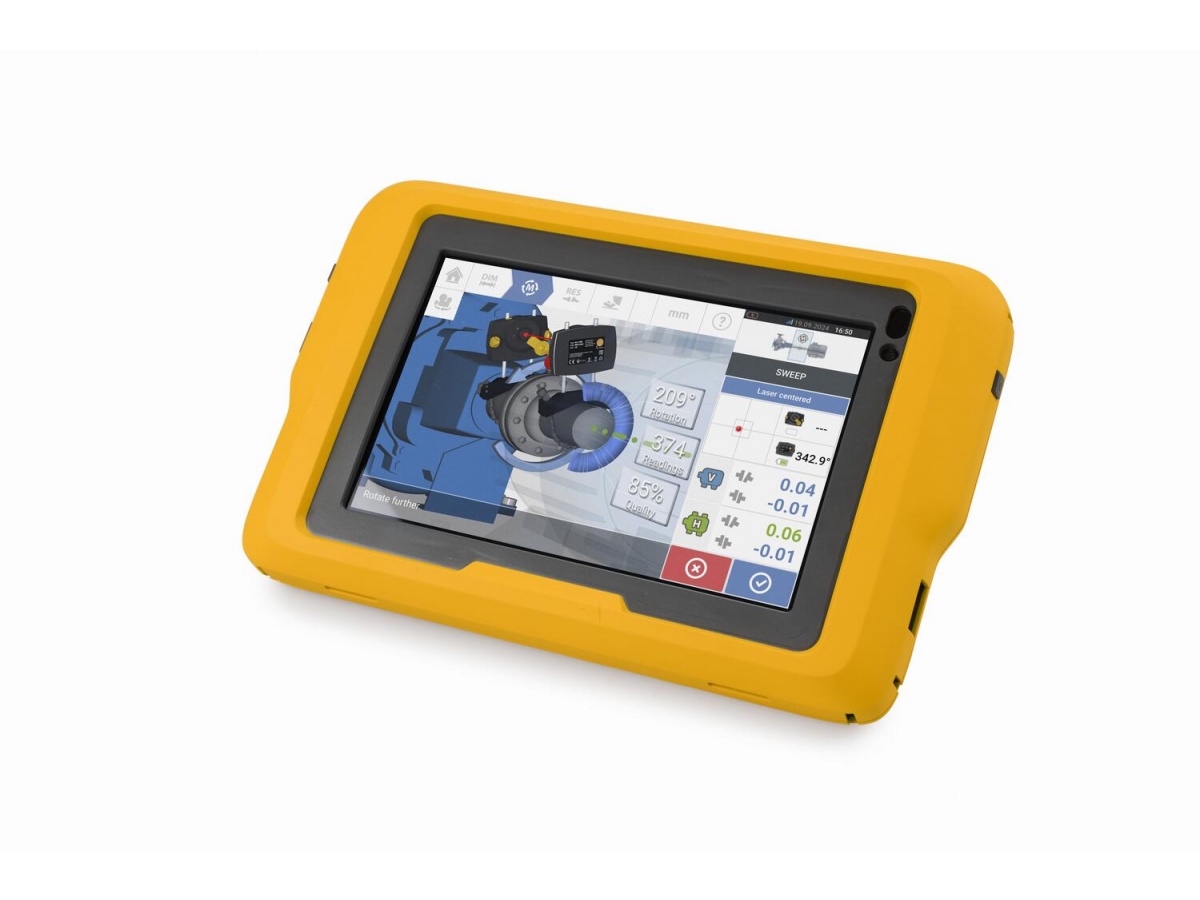

Shaft Alignment Tablet

CPU

Processor:

Memory:

Qualcomm SnapdragonTM SM6375

Octa-Core (8): 2.2 GHz (2) and 1.8 GHz (6)

Display

Technology: Resolution:

Dimensions:

Corning® Gorilla® Glass

600 nits, color WXGA 1280x800 8 inch/20.3 cm

Power Supply

Operating time:

Battery: Charging:

Up to 11 hours

6100 mAh 3.87 V rechargeable Li-Ion Polymer; (23.61 Wh)

USB-C

Connectivity

Wifi: Bluetooth:

RFID:

IEEE 802.11 a/b/g/n/ac/d/h/i/r/k/v/w/mc/ax

2x2 MU-MIMO; Wi-Fi® certified; IPv4, IPv6 (Wi-Fi 6) Bluetooth v5.1 / 2.1+EDR Class 2 (Bluetooth LE)

Integrated RFID with read and write capabilities Docking connector (charge and data)

USB-C side port (tablet charging and data only)

Environmental protection

IP 65: Relative humidity

Dustproof and water jets resistant 5% to 95% non-condensing

Drop test

1.2 m (4 ft)

Temperature range

Operation: Storage:

-20°C to 50°C (-4°F to 122°F)

-40°C to 70°C (-40°F to 158°F)

Dimensions

213.9 mm L x 134.8 mm H x 11.4 mm D

8.42 in. L x 5.32 in. H x 0.45 in. D

Weight

485 g/1.07 lbs

Camera

Rear:

Front:

Rear: Image capture: 13 MP auto-focus camera with user controllable LED flash

5MP

CE conformity

Refer to the CE compliance certificate in www.pruftechnik.com

Carrying case

Standard Dimensions Weight

595 x 355 x 115 mm

(23 1/2” x 14” x 4 1/2”)

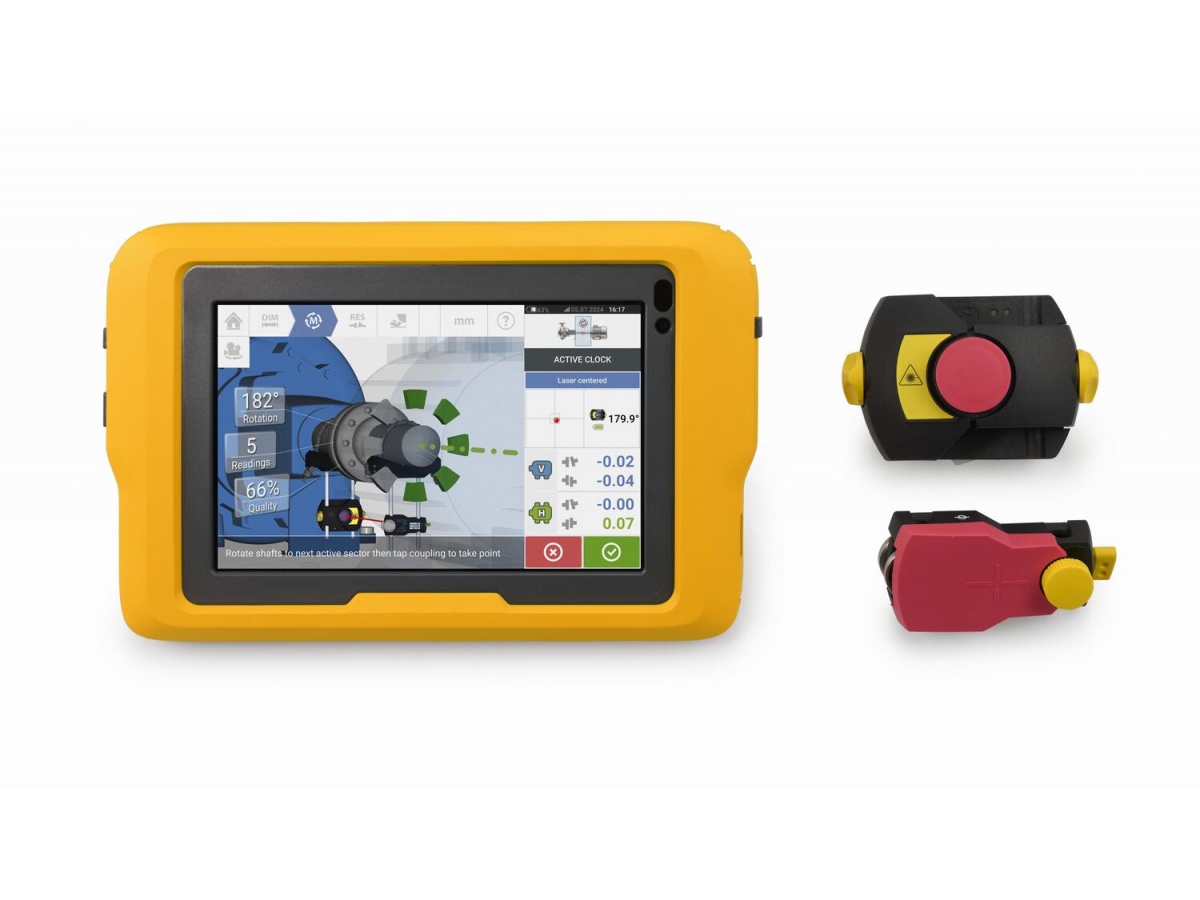

SensAlign^TM3 Sensör

Measurement principle		Coaxial, reflected laser beam
LED indicators		1 LED for laser beam status and battery status 1 LED for Wireless communication
Power supply	Battery: Operating time: Charging time:	Lithium-Ion rechargeable battery 3.7 V / 5 Wh 10 hours (continuous use) Using charger – 2.5 h for up to 90% 3.5 h for up to 100% Using USB port – 3 h for up to 90% 4 h for up to 100%
Environmental protection	IP 65: Relative humidity:	Dustproof and water jets resistant, shockproof 10% to 90% (non-condensing)
Ambient light protection		Yes
Temperature range	Operation: Charging: Storage:	-10°C to 50°C (14°F to 122°F) 0°C to 40°C (32°F to 104°F) -20°C to 60°C (-4°F to 140°F)
Dimensions		Approx. 105 x 69 x 55 mm (4 9/64” x 2 23/32” x 2 11/64”)
Weight		Approx. 210 g (7.4 oz) with dust cap
Detector	Measurement range: Resolution: Error (avg):	Unlimited, dynamically extendible 1 μm (0.04 mil) and angular 10 μRad < 2%
Inclinometer	Measurement range: Resolution: Inclinometer error:	0° to 360° 0.1° 0.3% full scale
Laser	Type:	Semiconductor laser diode
	Wavelength:	630 - 680 nm (red, visible)
	Safety class:	Class 2 according to IEC 60825-1:2014 The laser complies with 21 CFR 1040.10 and 1040.11 except for deviations pursuant to Laser Notice No. 50, dated June 24, 2007.
	Beam power:	< 1 mW
	Beam divergence:	< 0.3 mrad
	Safety precautions:	Do not look into laser beam
External interface		Wireless communication
Transmission distance		Up to 30 m (98 ft) direct line of sight
CE conformity		Refer to the CE compliance certificate in www.pruftechnik.com
Country radio certifications		Approvals granted for specific regions (refer to the provided ‘Safety and general information’ document)

Reflektör (prism)

Type		90° roof prism
Accuracy (avg)		> 99%
Environmental protection		IP 67 (submersible, dustproof)
Temperature range	Operation: Storage:	-20°C to 60°C (-4°F to 140°F) -20°C to 80°C (-4°F to 176°F)
Dimensions		Approx. 100 x 41 x 35 mm (4” x 1 5/8” x 1 3/8”)
Weight		Approx. 65 g (2.3 oz)

Öne çıkan faydalar:

• Yüksek performans ve hassas sonuçlar
Tek lazer teknolojisi sayesinde yüksek hassasiyetli ve yüksek performanslı hizalama ölçümleri sağlar.

• Hızlı kurulum ve sezgisel kullanıcı arayüzü
Hızla monte edilebilen yapısı ve tablet benzeri yönlendirmeli arayüzü, geleneksel yöntemlere göre çok daha kullanıcı dostudur.

• Verileri bulut üzerinden paylaşma
Entegre WiFi bulut çözümü ile ölçüm verileri ShaftAlign™ Touch cihazından ARC 4.0 yazılımına kolayca aktarılabilir.

UYARLANABİLİR HİZALAMA (ADAPTIVE ALIGNMENT)

Uyarlanabilir Hizalama; bakım ve güvenilirlik ekiplerinin yatay, açısal ve dikey hizalama zorluklarının tamamını ele almasını sağlayan yazılım ve donanım gelişimlerinin birleşimidir.

Bu çözümlerle işler daha hızlı tamamlanır, sonuçlar daha üstündür ve ekip yetkinlikleri diğer piyasa çözümlerine kıyasla çok daha verimli kullanılır.

Yeni ShaftAlign™ Touch, güçlü Uyarlanabilir Hizalama özellikleri sayesinde geleneksel araçların ötesine geçerek daha yüksek hız, doğruluk ve insan hatalarının ortadan kaldırılmasını sağlar.

Göz Ardı Edilen Bir Faktör: Termal Genleşme

ShaftAlign™ Touch, entegre bir Termal Genleşme Hesaplayıcısı içerir. Çelik ve alaşımlar gibi endüstriyel malzemeler ısındığında genleşir. Sadece birkaç derecelik sıcaklık farkı bile, hizalamanın genellikle soğuk durumda yapıldığı koşullara kıyasla makinenin çalışma davranışını etkileyebilir. Termal Genleşme Hesaplayıcısı, beklenen sapmayı otomatik olarak ölçüm sonucuna dahil eder.

Hassas hizalamanın önemi

Daha düşük enerji tüketimi
Daha uzun makine ömrü
Daha az titreşim ve aşınma
Rulman, kaplin ve yağlamada daha düşük sıcaklık
Yedek parça stok maliyetlerinde azalma

Aktif Durumsal Zekâ (ASI) sizi nasıl destekler?

Active Situational Intelligence (ASI), Uyarlanabilir Hizalamanın merkezinde yer alır. Akıllı yazılım tabanlı bu teknoloji, kullanıcıların hızlı çalışırken hata yapmasını önlemeye yardımcı olur ve makine ölçüm/hizalama süreçlerini büyük ölçüde kolaylaştırır.

Uyarlanabilir Hizalama – Duruma Uyum

Farklı kaplin tipleri üzerinde ölçüm

ShaftAlign™ Touch, sahadaki koşullara göre optimum ölçüm sonucu almanızı sağlayan çok sayıda kaplin tipi sunar:

Kısa esnek kaplin
Ara mil (spacer shaft)
Tek düzlemli kaplin
Kaplinsiz miller
Çeşitli varsayılan kaplin formatları

Uyarlanabilir Hizalama – Ekibe Uyum

Tüm kullanıcı seviyelerine uygun sezgisel arayüz
Lazer mil hizalamanın öncüsü Prüftechnik’in yıllara dayanan deneyimiyle geliştirilen renkli 3D kullanıcı arayüzü, doğruluktan ödün vermeden hızlı ve kolay hizalama yapılmasını sağlar.

Bulut tabanlı veri aktarımı ve trend takibi
WiFi bağlantısı sayesinde tüm Prüftechnik hizalama sistemleri, ARC 4.0 PC yazılımı ile uzaktan veri aktarımı yapabilir. Böylece veriler saklanır, paylaşılır, analiz edilir ve trendler izlenir.

Uyarlanabilir Hizalama – Varlığa Uyum

Standart makineler için en iyi sonuçlar

Komparatörlere kıyasla çok daha hızlı kurulum
Sentil mastarlarına kıyasla çok daha yüksek hassasiyet
Lazer teknolojisi sayesinde uzun mesafelerde sarkma yok
Manuel hesaplamalara göre çok daha hızlı ve net sonuç okuma
Kaplin/mil yüzeyindeki koşullardan bağımsız çalışma

ALI 53.001-LO.ROW.ST ShaftAlign Touch Locked REST OF WORLD Standard kit
ALI 53.001-LO.ROW.AD ShaftAlign Touch Locked REST OF WORLD Advanced kit
ALI 53.001-LO.ROW.EP ShaftAlign Touch Locked REST OF WORLD Expert kit
ALI 53.001-OP.ROW.ST ShaftAlign Touch Open REST OF WORLD Standard kit
ALI 53.001-OP.ROW.AD ShaftAlign Touch Open REST OF WORLD Advanced kit
ALI 53.001-OP.ROW.EP ShaftAlign Touch Open REST OF WORLD Expert kit
ALI 53.001-APP.ST ShaftAlign touch Sensor/Laser APP Standard kit
ALI 53.001-APP.AD ShaftAlign touch Sensor/Laser APP Advanced kit
ALI 53.001-APP.EP ShaftAlign touch Sensor/Laser APP Expert kit
ALI 54.702 SHAFTALIGN TOUCH ADVANCED, FIRMWARE CERTIFICATE
ALI 54.703 SHAFTALIGN TOUCH EXPERT, FIRMWARE CERTIFICATE
Opsiyonel Aksesuarlar ve diğer detaylar için satış temsilcisi ile görüşünüz.
