Fluke VIBGUARD® IIoT - Yüksek performanslı, çevrim içi (online) durum izleme
VibGuard IIoT ile Tanışın
Kritik varlıklarınızın durumu ve sağlığı hakkında her zaman güncel bilgiye sahip olmak için, bağlantılı bir Endüstriyel Nesnelerin İnterneti (IIoT) sistemine ihtiyaç vardır. VibGuard IIoT, kritik varlıkların ve tesislerin yüksek güvenilirlikte, çevrim içi durum izlenmesi için endüstride lider bir çözümdür. Ulaşılması zor veya tehlikeli alanlarda bulunan karmaşık varlıklar dahi 7/24 izlenebilir.
Makine titreşiminin birçok farklı kaynağı olabileceğinden, VibGuard IIoT kök nedenin doğru ve hassas biçimde belirlenebilmesi için çok sayıda parametre toplar. Entegre, uluslararası kabul görmüş MQTT protokol standardı sayesinde VibGuard IIoT, IIoT destekli bakım ve güvenilirlik programlarında kullanılmak üzere tasarlanmıştır.
VibGuard IIoT şu şekillerde kullanılabilir:
A. Tekil varlıklar için bağımsız bir çözüm olarak
B. Karmaşık varlıklar veya tesisler için kapsamlı bir çözüm olarak
C. Mevcut bir makine kontrol sisteminin parçası olarak entegre bir çözüm şeklinde
VibGuard IIoT, OmniTrend Center yazılımı ile birlikte çalışarak doğru durum izleme verileri, analiz ve raporlama sunar. VibGuard IIoT verileri, OmniTrend Asset View üzerinden yüksek seviyeli trend takibi için de görüntülenebilir; aynı zamanda OmniTrend Center’ın tüm analitik yeteneklerinden faydalanılabilir. Hangi kullanım senaryosu tercih edilirse edilsin, VibGuard IIoT her kestirimci bakım (PdM) programı için güçlü bir katkı sağlar.
Özellikler ve Faydalar
- Varlık durumunu izlemek ve trendlemek için titreşimi düzenli olarak ölçer.
- Varlıkların gerçek ihtiyaçlarına göre uyarlanabilen bir bakım planı oluşturulmasını sağlar.
- Beklenmeyen duruşlara karşı koruma sağlar.
- Makine iş gücü maliyetlerini düşürür ve arıza riskini azaltır.
- Rulman, kaplin ve sızdırmazlık elemanları gibi yedek parça kullanımını azaltır.
Titreşim Ölçümü Neden Bu Kadar Önemlidir?
Aşırı makine titreşimi, makine performansını ve kullanım ömrünü ciddi şekilde azaltır. VibGuard IIoT sayesinde, tehlikeli alanlarda bile çevrim içi durum izleme yaparak makine ömrünü uzatabilir ve iş güvenliğini artırabilirsiniz.
|

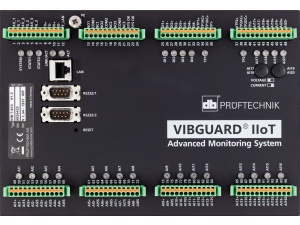

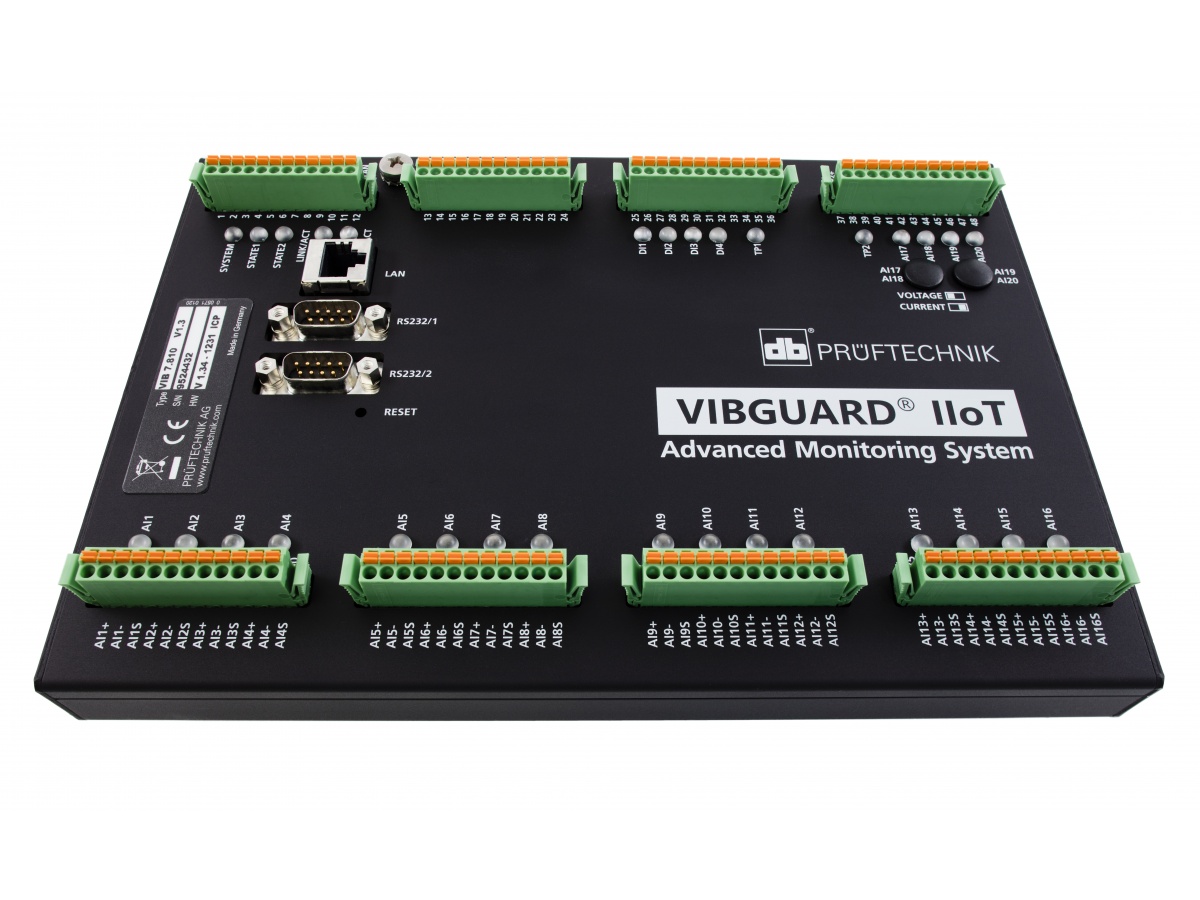

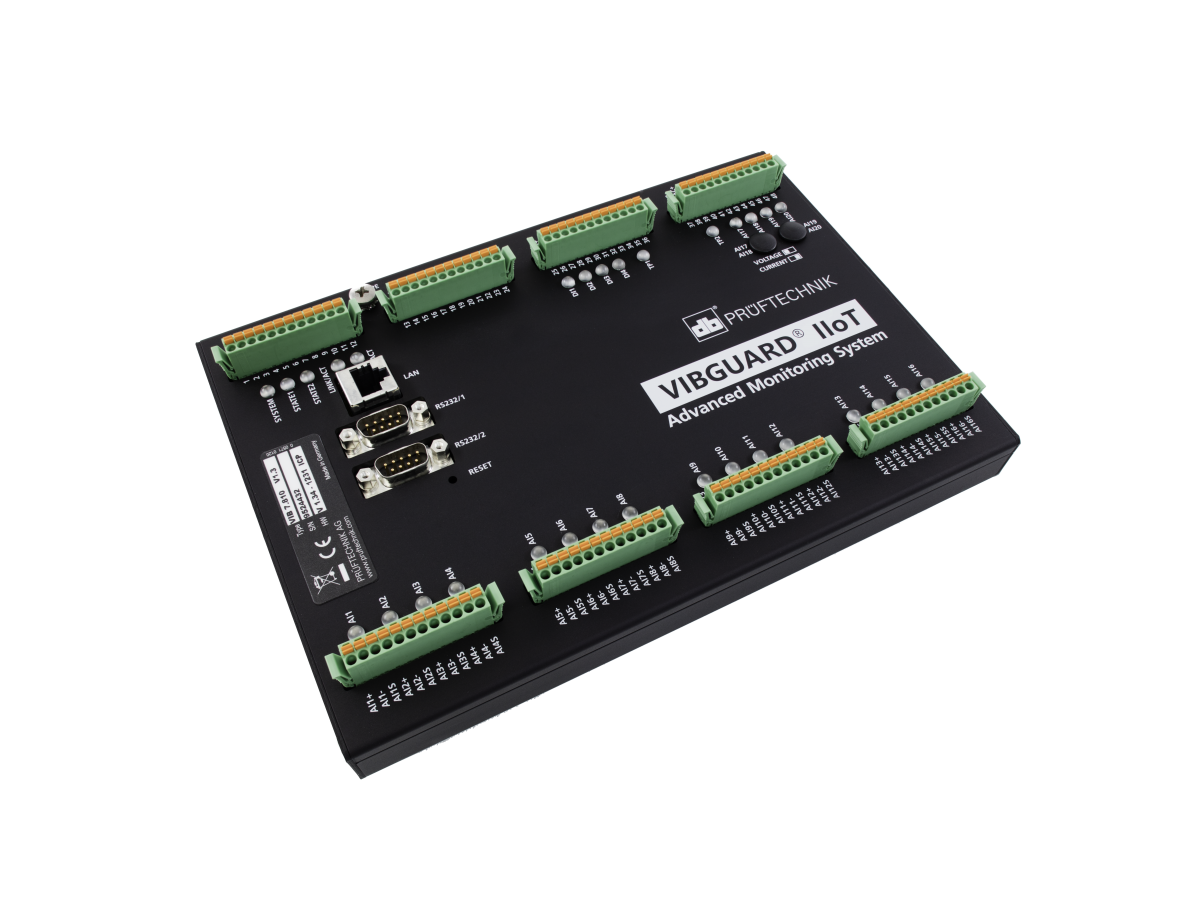

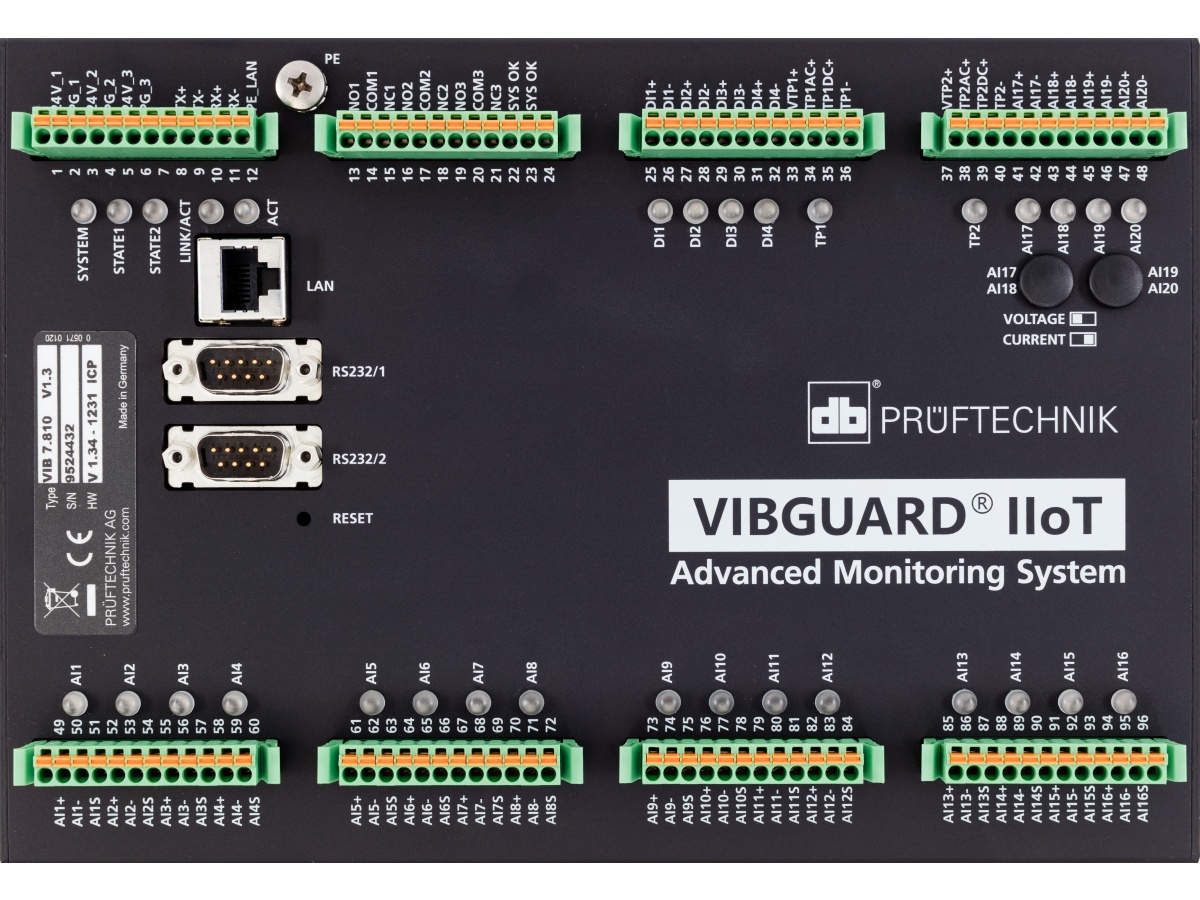

System module - VIB 7.8xx
|
|
|
VIB 7.800
|
VIB 7.810
|
VIB 7.811
|
VIB 7.815
|
VIB 7.820
|
VIB 7.825
|
|
INPUTS AND OUTPUTS
|
|
Analog IN
|
20 synchronous channels: 16 x vibration, 4 x process parameter
|
16 syn. ch.: 12x Vib. 4 x Process
|
20 synchronous channels: 16 x vibration, 4 x process parameter
|
|
Signal type, Ch. variations
|
16 x U, 4 x U/I
|
16 x U (IEPE), 4 x U/I
|
12 x U (IEPE), 4 x U/I
|
8 x U (IEPE)+ 8 x U, 4 x U/I
|
16 x I (CLD),4 x U/I U/I
|
8 x I (CLD) +8 x U, 4 x
|
|
Sensor type
|
Sensor w/ current or voltage output,
Displacement sensor
|
IEPE-type sensor, Sensor w/ current or voltage output, Displacement sensor
|
CLD-type sensor, Sensor w/ current or voltage output, Displacement sensor
|
|
Digital IN
|
4 optocoupler inputs 0-30V, Threshold 3V
|
|
Tacho-Puls IN
|
2 frequency inputs ±30V DC and AC. Threshold ±30V DC (default 2.5V)
|
|
Digital OUT
|
3 relay changeover contacts, 30VDC/30VAC/2A
|
|
System OK OUT
|
Relais NC, 30VDC/30VAC/2A
|
|
Ethernet
|
Data rate: 100 MBit, half duplex
|
|
Serial ports
|
2x RS232, 115200 baud
|
|
Services
|
Modbus-TCP, Modbus RTU (RS232)
|
|
LED indicators
|
20x Analog-IN (VIB 7.811: 16x Analog-IN), 1x System, 2x Status, 2x Ethernet, 4x Digital-IN, 2x Tacho-IN
|
|
MEASUREMENT
|
|
Dynamic range
|
110 dB @ 24 bit
|
|
Sampling rate
|
131 kHz / 50 kHz band width
|
|
FFT lines
|
6400 (Standard), 102400 (Analysis)
|
|
Meas. range, process channels
|
± 24V or 4-20 mA, ±20mA
|
|
Meas. range, vibration channels
|
± 24V
|
---
|
---
|
± 24V
|
---
|
± 24V
|
|
GENERAL
|
|
Ambient temperature
|
Operation: -20°C ... +70°C (-4°F ... + 158°F) Storage: -40°C ... +80°C (-40°F ... + 176°F)
|
|
Relative humidity
|
max. 95 % (at 25°C [77°F], no condensation)
|
|
System supply
|
24±6 VDC / 0.5 A
|
|
Sensor supply
|
Current (CLD = Current Linedrive), Voltage (IEPE)
|
|
Memory capacity
|
Flash: 2 GB (expandable), RAM: 128 MB
|
|
Case material
|
Aluminum
|
|
Weight
|
approx. 1.2 kg (2.65 lb)
|
|
Env. protection
|
IP 20
|
Genel Özellikler:
|
Power supply
|
Voltage
Current draw including system module Overvoltage category Protection class
|
100V ... 240V 1-phase / -10% ... +10% / 50Hz ... 60Hz max 1.3A III
|
|
Protective housing
|
Ambient temperature
|
-20°C ... +60°C [-4°F ... +140°F]
|
|
|
Relative humidity
|
max. 95% (25 °C [77°F ], no condensation)
|
|
|
Altitude
|
max. 2000 m [6562 ft.]
|
|
|
Installation site
|
Indoor installation (no direct sunlight)
|
|
|
Mounting
|
Single housing wall-mounted, screw connections downwards
|
|
|
Protection class
|
IP 66
|
|
|
Weight
|
13 kg [ 458,6 oz ] (VIB 7.8xx SDH)
|
Makine Titreşimini Görünür Kılın
Makine titreşiminin; hasarlı sızdırmazlıklar, aşınmış rulmanlar, hizasızlık, termal genleşme ve yağlama problemleri gibi birçok kök nedeni olabilir. VibGuard IIoT, varlık durumunu 7/24 izleyerek, kanal başına saniyede iki ölçüme kadar veri toplar. Çeşitli parametreleri analiz ederek tolerans dışı titreşimleri tespit eder ve kök nedeni belirler.
Ölçülen başlıca parametreler:
- Zaman sinyalleri
- Genel (overall) değerler
- FFT spektrumları
- Kepstrum
- Darbe darbe (Shock Pulse)
- Yörüngeler / kinetik dalga yolu
- Takometre darbesi
- Sıcaklık
- Tork
VibGuard IIoT, ölçüm verilerini OmniTrend Center yazılımına gönderir. Bu yazılım sayesinde ekipler gelen tüm verileri görselleştirebilir, değerlendirebilir, trendleyebilir ve arşivleyebilir. Sistem; Ethernet (TCP/IP), Modbus (TCP/RTU) ve MQTT arayüzleriyle uyumludur.
OMNITREND CENTER ve OMNITREND ASSET VIEW
OmniTrend Center, analiz ve raporlama platformudur. Grafiksel kullanıcı arayüzü sayesinde makine ayarları ve sensör özelleştirmeleri yapılabilir, tüm VibGuard IIoT ölçüm parametreleri yapılandırılabilir ve varlığın mevcut ve geçmiş durumunu detaylandıran kapsamlı raporlar oluşturulabilir.
OmniTrend Asset View, varlıkları sürekli izlemek için kullanılan mobil uyumlu yardımcı bir yazılımdır. Bağlı varlıkların güncel durumunu gösteren kapsamlı bir gösterge paneli sunar. Trafik ışığı renk kodları sayesinde bakım öncelikleri hızlıca görselleştirilebilir. Tüm çevrim içi tarayıcıları destekler.
Uzmanlara Bırakın
Makine verilerinin analizi, uzmanlık gerektiren bir iştir. Prüftechnik, dünya genelinde ISO CAT I–IV eğitimleri ile uzmanlar yetiştirir ve makine verilerinin analizi konusunda danışmanlık hizmetleri sunar. ISO CAT I–IV sertifikalı uzmanlar, onlarca yıllık bilgi birikimi ve küresel titreşim tecrübesine sahiptir.
Süreci basitleştirin:
Makine verilerini VibGuard IIoT ile toplayın, analizini Prüftechnik Servis Merkezi’ne bırakın.
Tak-Çalıştır (Plug-and-Play) Sistem
VibGuard IIoT sistemi devreye alındığında, gelen tüm veriler OmniTrend Center üzerinden anında trendlenmeye başlanır. Doğru ve güvenilir makine verileri sayesinde bakım planları daha etkin şekilde önceliklendirilebilir.
Bu çözümler sayesinde ekipler:
- Makine ömrünü uzatır.
- İş gücü ve yedek parça maliyetlerini azaltır.
- Çalışma süresi ve üretkenliği artırır.
- Merkezi olmayan izleme kabiliyeti kazanır.
VibGuard IIoT için En İyi Kullanım Senaryoları
VibGuard IIoT; sektör, ortam ve uygulama fark etmeksizin geniş bir kullanım alanına sahiptir.
Sektörler
- Otomotiv
- Çimento
- Kimya
- Gıda ve içecek
- Denizcilik (kara / offshore)
- Madencilik ve sondaj
- Petrol ve gaz
- Petrokimya
- İlaç
- Enerji üretimi
- Kağıt ve selüloz
- Çelik ve alaşım üretimi
- Rüzgâr enerjisi
Uygulamalar
- Fanlar ve üfleyiciler
- Konveyörler
- Vinçler
- Kritik motor-pompalar
- Dişli kutuları
- Asansörler ve yürüyen merdivenler
- Hidrojeneratörler
- Takım tezgâhları
- Test sistemleri
- İtki sistemleri
- Rüzgâr türbinleri (offshore)
VIB 7.835 DC-DC CONVERTER FOR VIBGUARD FOR 24V POWER SUPPLY
VIB 7.830-CLD VIBGUARD CONN MOD FOR 4 ADDITIONAL CLD-TYPE ACCELEROMETERS
VIB 7.830-ICP VIBGUARD CONN MOD 4 ADDITIONAL IEPE (ICP)-TYPE ACCELEROMETERS
VIB 7.845 VIBGUARD-LH COMPLETE CABINET ASSEMBLY
VIB 7.811 VIBGUARD MODULE 12XICP+4XU/I
VIB 7.811-PS VIBGUARD IIOT 12XICP+4XU/I W/O CABINET
VIB 7.900-RAIL-DC VIB 7.900-RAIL-DC VIBGUARD COMPACT MOD 6XIEPE DCDC DIN RAIL
VIB 7.900 VIBGUARD COMPACT SYSTEM MODULE
VIB 7.900-PS VIBGUARD COMPACT SYS MODULE INCL PWR SLY MOUNTED ON DIN RAIL
VIB 7.900-LH VIBGUARD COMPACT SYS MODULE W/PRW SUPLY IN PROTECTIVE HOUSING
VIB 7.800-RAIL-DC VIB 7.800-RAIL-DC VIBGUARD 4XU/I+16XU; RAIL DC
VIB 7.810-RAIL-DC VIB 7.810-RAIL-DC VIBGUARD 16XICP+4XU/I; RAIL DC
VIB 7.820-RAIL-DC VIB 7.820-RAIL-DC VIBGUARD 16CLD+4XU/I; RAIL DC
VIB 7.810 VIBGUARD MODULE 16XICP+4XU/I
VIB 7.820 VIBGUARD MODULE 16XCLD+ 4XU/I
VIB 7.811-SDH VIBGUARD IIOT 12XICP+4XU/I WITH CABINET
VIB 7.800 VIBGUARD MODULE 4XU/I+16XU
VIB 74.018 VIBGUARD 16XICP 4XDSP LC
VIB 7.800-PS VIBGUARD IIOT MODULE 4XU/I+16XU INCL. POWER SUPPLY
VIB 7.810-PS VIBGUARD IIOT MODULE 16XICP+4XU/I INCL. POWER SUPPLY
VIB 7.820-PS VIBGUARD IIOT MODULE 16XCLD+ 4XU/I INCL. POWER SUPPLY
VIB 7.800-SDH VIBGUARD IIOT MODULE 4XU/I+16XU STANDARD HOUSING
VIB 7.810-SDH VIBGUARD IIOT MODULE 16XICP+4XU/I STANDARD HOUSING
VIB 7.820-SDH VIBGUARD IIOT MODULE 16XCLD+ 4XU/I STANDARD HOUSING
VIB 74.007 VIBGUARD 12XICP 2XEXT. MOD 8XU/I ETH SWITCH
VIB 74.001 VIBGUARD 16XCLD WITH IPC FITLET UMTS ROUTER ISOL.AMPL.
VIB 5.992-STD1 STD RPM SENSOR STAT. MEASUREMENT SYS VIBGUARD WITHOUT CABLE
VIB 5.965-2.5 POWER SUPPLY FOR VIBGUARD 24V/60W
VIB 6.645 INDUCTIVE PROXIMITY PROBE FOR VIBGUARD
