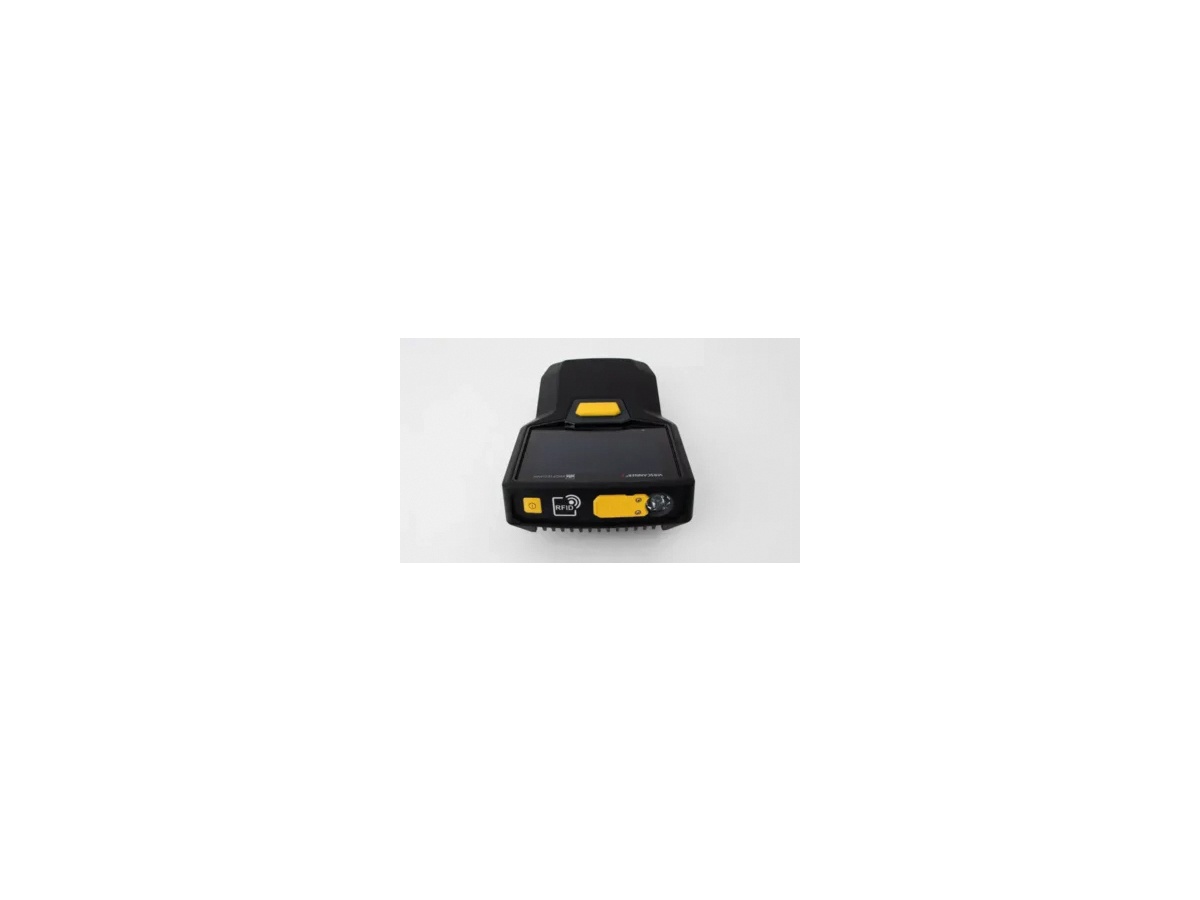

Fluke VIBSCANNER® 2 EX- İçsel güvenlik standartlarını karşılayan yüksek hızlı titreşim ölçümü
Yeni VIBSCANNER 2 EX ile verimliliği ve veri kalitesini artırın.

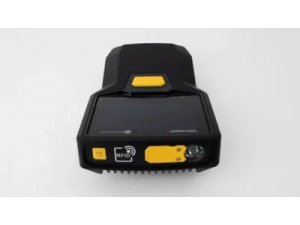

Yeni VibScanner 2 EX, tehlikeli ortamlarda titreşim izleme için geliştirilmiş, yeni nesil, kendinden güvenli bir sistemdir. Üç eksende eş zamanlı olarak alınan titreşim ölçümleriyle VibScanner 2 EX, makine, dişli ve rulman sorunlarının hızlı ve doğru titreşim ölçümlerinde standartları belirliyor.
VibScanner 2 EX, kendinden güvenli bir cihaza ihtiyaç duyduğunuzda hızlı ve doğru makine titreşimi izleme için en üstün araçtır. Verimliliği ve veri kalitesini artırır. Standart bir veri toplayıcının süresinin sadece dörtte birinde, üç eksende mevcut verileri hassas bir şekilde ölçer. Üç eksenli bir sensörle donatılmış olan VibScanner 2 EX, makine verilerini toplamaya başlamak için yalnızca bir ölçüm noktası ve bir düğmeye tıklama gerektirir.

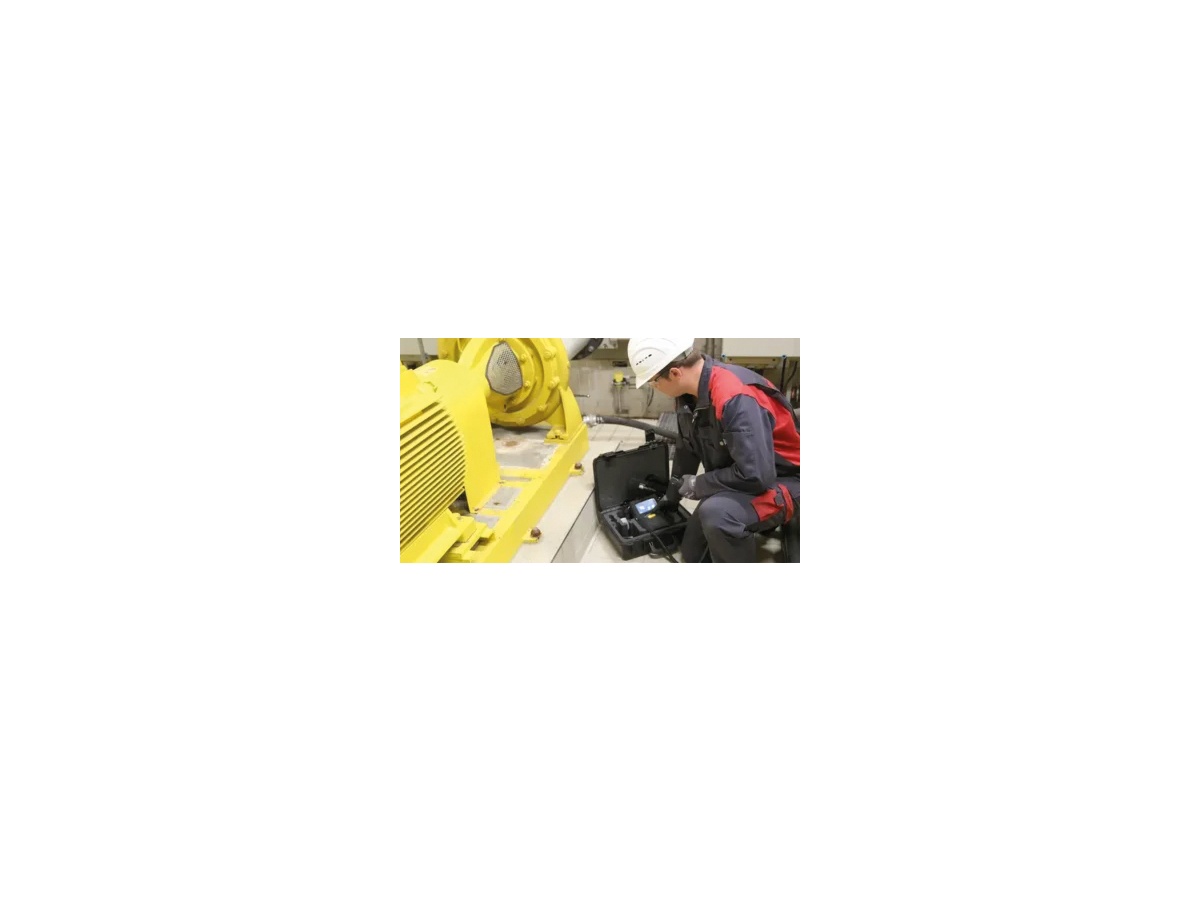

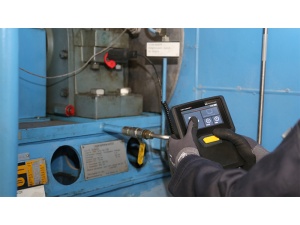

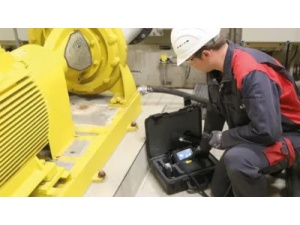

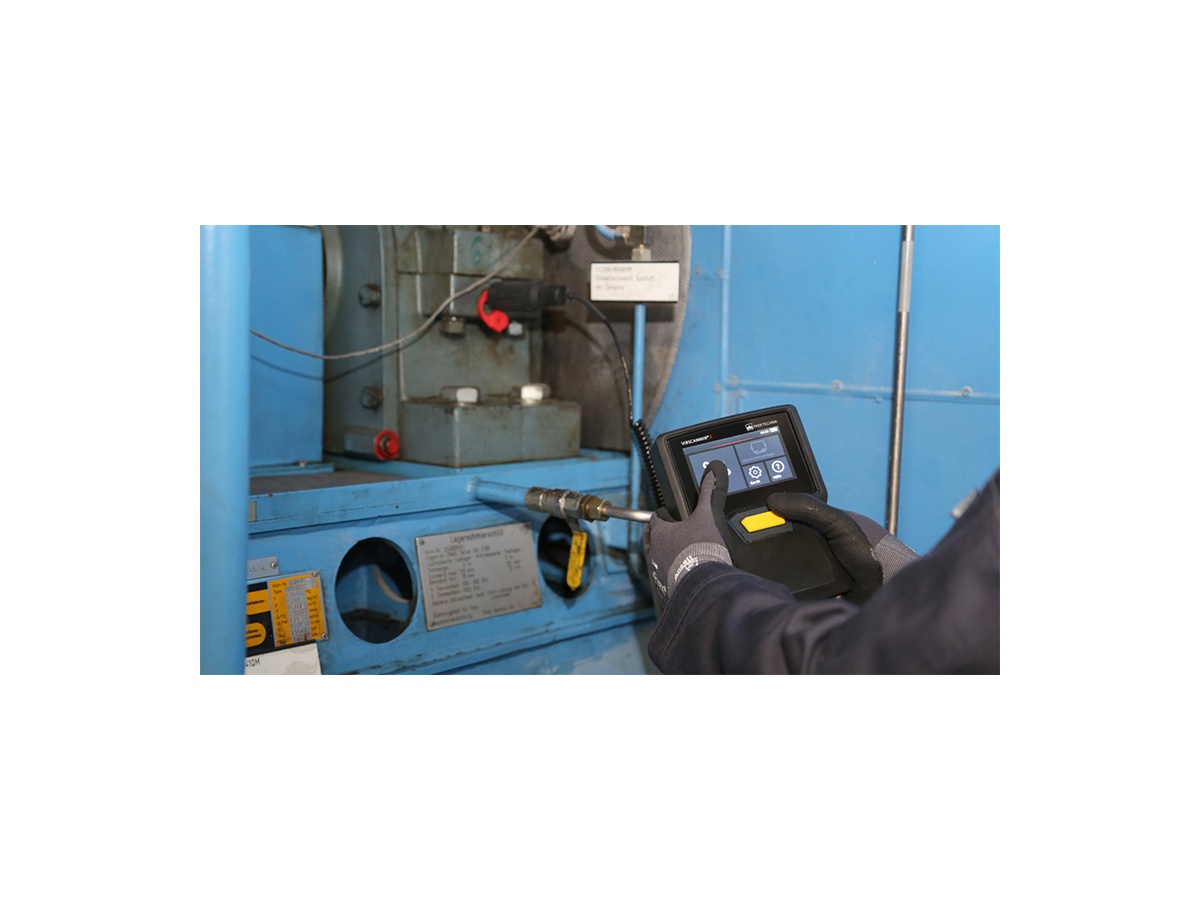

Bu cihaz, patlama koruma standartlarının gerekli olduğu ortamlarda, güzergah bazlı bakım işleri için idealdir. Üç eksenli sensörün sağlam manyetik ayağı, herhangi bir motorun, pompanın, fanın veya diğer dönen cihazın gövdesine mükemmel şekilde oturarak titreşimi kaynağın hemen yakınında algılar.
|
Ölçüm Kanalları
|
Sayı
|
3 senkron analog kanal (X/Y/Z)
|
|
|
Z kanalı (0 ... 50 kHz)
|
- 20 .. +20 V, giriş empedansı: 78 kOhm IEPE
Mevcut Hat Sürücüsü
|
|
|
X/Y kanalı (0 ... 10 kHz)
|
- 20 .. +20 V, giriş empedansı:78 kOhm IEPE
|
|
|
Dinamik kademe
|
109,5 dB (toplam)
|
|
|
Örnekleme hızı
|
Kanal başına 131 kHz'e kadar
|
|
|
Sinyal işleme
|
3 x 24 bit ADC
|
|
|
Ölçme aralık /Doğruluk
|
Titreşim ivmesi: kullanılan sensöre bağlıdır.
Şok darbesi: -10 dBsv ila 80 dBsv +/- 2 dBsv
|
|
|
Standart
|
DIN ISO 2954:2012 (2-1 kHz, 10 Hz -1 kHz, 10-10 KHz)
|
|
Görüntü
|
Tip
|
Kapasitif dokunmatik ekran
Yüksek kontrast ve artırılmış darbe direnci için optik olarak birleştirilmiştir.
|
|
|
Aktif alan
|
95 x 54 mm (3 3/4” x 2 1/8”)
|
|
|
Boyut
|
10,9 cm (4 1/3“)
|
|
|
Renk derinliği
|
16 milyon renk
|
|
|
Görüntüleme açısı
|
< 140°
|
|
|
Operasyon
|
Çoklu dokunmatik – hareket kontrolü Eldivenle uyumlu
|
|
|
Aydınlatma
|
Arka plan aydınlatması, ayarlanabilir.
|
|
|
Ortam ışığı sensör
|
Evet
|
|
Tedarik
|
Tip
|
Şarj edilebilir lityum iyon pil
|
|
|
Nominal Gerilim
|
7.3V
|
|
|
Enerji
|
50 Wh
|
|
|
Şarj süresi, tipik
|
3,5 saat (0 ... 100 % @ 25 °C / 77 °F)
2,5 saat (0 ... 80 % @ 25 °C / 77 °F)
|
|
|
Şarj işlemi sıcaklık
|
10 °C ... 40 °C
[ 50 °F ... 104 °F]
|
|
|
İşletme zaman, tipik
|
10 saat (kesintisiz çalışma, %100 şarjlı pil) 5 saat (kesintisiz çalışma, %50 şarjlı pil)
|
|
|
Güç adaptörü
|
100-240 V~, 50-60 Hz (giriş)
12 V 3 A (çıkış)
|
|
|
Enerji tasarruf modu
|
Evet
|
|
Bilgisayar
|
İşlemci
|
ARM A9 - Dört Çekirdekli 1 GHz
|
|
|
İşletme elementleri
|
Dokunmatik ekran, Açma/Kapama tuşu, Enter tuşu
|
|
|
Hafıza
|
Ölçüm verileri için 32 GB microSD kart, kalıcı olarak takılı. 2 GB RAM
|
|
|
USB
|
1 x USB 2.0, cihaz arayüzü
|
|
|
RFID
|
PRÜFTECHNIK aktarıcı için RFID okuyucu modülü: ALI 50.628 EX0-25
ISO 14443a ve ISO 15693 standartlarına uygundur. Okuma mesafesi: 2...3 cm (13/16” ... 1 3/16”)
|
|
|
Wifi
|
IEEE 802.11a/b/g/n/ac
Veri aktarım hızı: < 200 Mbps Güvenlik: WPA2
|
|
|
Stroboskop
|
Frekans aralığı: 0,1 – 1000 Hz
Çözünürlük: 0,06 1/dk.
LED'ler: IEC 62471'e göre risk grubu 1.
|
|
|
LED
|
1 adet RGB LED (pil durumu ve şarj işlemi göstergesi)
|
|
Çevre / mekanik sistem
|
Bağlantılar
Gövde, EX cihaz
|
Güç adaptörü için soket, veri kablosu için Micro USB girişi.
Sinyal kablosu için takılabilir konektör (8 kutuplu) Konut: Bilgisayar
Kılıf: TPE, siyah, antistatik, iletken
|
|
|
Boyutlar
|
203 x 143 x 76 mm (UxGxY) (8 x 5 5/8 x 3”)
|
|
|
Ağırlık
|
Yaklaşık 1,0 kg (35,3 oz)
|
|
|
Koruma Derecesi
|
IP55
|
|
|
Sıcaklık kademesi
|
Çalışma: 0°C ... +50°C [ 32 °F ...122 °F ]
Saklama: -20 °C ... +60 °C [-4 °F ... +140 °F ]
|
|
|
Hava nemi
|
0 ... 90 %, yoğuşmasız
|
|
|
Sertifikalar
|
CE, RoHS, FCC, FCC/IC, ATEX, IECEx, NEC 500/505, CEC Annex J18, CEC sect. 18
|
VIBSCANNER 2 EX'in başlıca avantajları
• Hızlı ve doğru ölçümler
Bu sistem, titreşim ölçümlerini sektör standardına göre dört kata kadar daha hızlı gerçekleştiriyor.
• Kullanımı kolay
Kullanıcılar, tek bir tuşa basarak makine verilerini toplamak için son derece sezgisel bir arayüz elde ederler.
• Patlamaya karşı korumalı
VibScanner 2 EX, düzenli çalışma sırasında hava veya yanıcı maddelerle (gaz, toz, lif ve uçuşan parçacıklar şeklinde) karışma olasılığının yüksek olduğu potansiyel olarak tehlikeli
Titreşim ölçümünün faydaları
Aşırı makine titreşimi makinelerin ömrünü kısaltır, performansını ve kullanım ömrünü azaltır. VibScanner 2 EX ile tehlikeli alanlarda güvenliği artırabilir ve makine ömrünü uzatabilirsiniz:
- Varlık durumunu takip etmek için titreşimi düzenli olarak ölçmek
- Varlıklarınızın gerçek ihtiyaçlarına uyum sağlayan bir
bakım programı oluşturmak
- Beklenmedik arıza sürelerine karşı koruma
- Makine işçiliğinde tasarruf sağlamak ve arıza riskini azaltmak
- Rulman, kaplin ve conta gibi yedek parçaların kullanımının azaltılması
Patlamaya karşı korumalı: Bu ne anlama geliyor? Prüftechnik'in VibScanner 2 EX modeli patlamaya karşı korumalıdır; bu da yüksek riskli ortamlarda güvenli kullanım için ekstra koruma ile tasarlandığı anlamına gelir.
- Sıcak işlem izni gerekmez.
- Sahada güvenlik önlemlerinin alınması için başka alet, personel veya ekipmana gerek yoktur.
- ATEX/IECEx/ABD/Kanada Bölge 2/22 veya Sınıf I,
Bölüm 2, Sınıf II, Bölüm 2, Sınıf III, Bölüm 2 derecelendirmesine sahip herhangi bir ortamda hemen çalışmaya başlayabilirsiniz.
VibScanner 2 EX, kullanımı için sıcak işlem izni gerekmediğinden şirketlere zaman ve para tasarrufu sağlar. Sağlam ama kullanışlı tasarımı sayesinde, makinenizin durumunu izlemek için onu her yere götürebilirsiniz; hatta tehlikeli bölgelerin dışındaki yerlere bile.
VIB 5.212 EX VIBSCANNER 2 EX TRIAXIAL PACKAGE
VIB 5.200 EX VIBSCANNER 2 EX INSTRUMENT INCL. LITHIUM ION BATTERY <100 WH
VIB 5.228 EX VIBSCANNER 2 EX CASE
VIB 5.256 EX VIBSCANNER 2 EX POUCH
