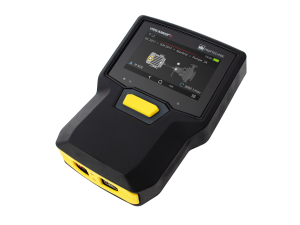

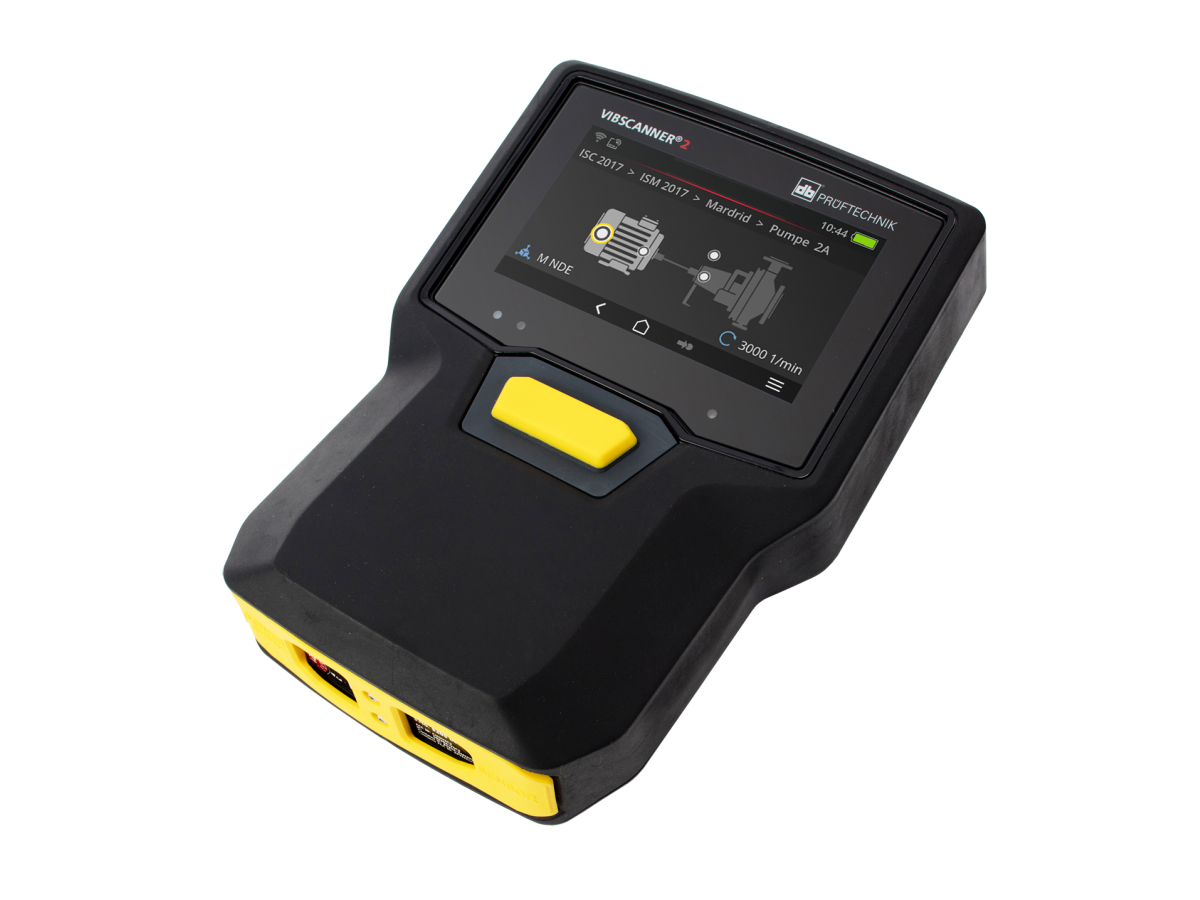

VibScanner 2 ile verimliliği ve veri kalitesini artırın.
VibScanner 2, hızlı ve hassas makine titreşim ölçümleri için en üstün araçtır. Bu yüksek hızlı veri toplayıcı, verimliliği ve veri kalitesini artırır ve standart bir aletin süresinin sadece dörtte birinde, üç eksende mevcut verileri hassas bir şekilde ölçer. Üç eksenli bir sensörle donatılmış olan VibScanner 2, yalnızca bir ölçüm noktası gerektirir. Ardından, tek bir düğmeye tıklayarak makine verilerini toplamaya başlar.
Eğitimsiz personel bile bu aracı kullanarak makine verilerini etkili bir şekilde toplayabilir. VibScanner 2'nin içindeki RFID teknolojisi ve varlıklar üzerindeki RFID etiketleri, doğru ölçüm noktasını bulmayı kolaylaştırır. Bu bilgiler sistemin parlak dokunmatik ekranında görüntülenir. Sezgisel olarak yönlendirilen kullanıcı arayüzü, kullanıcıların ölçüm hatalarına neden olmaktan kaçınmasına yardımcı olur. Tek bir düğmeyle etkinleştirilip ölçüm alınmasıyla, kullanım akıllı ve güvenlidir.
Entegre stroboskopu kullanarak, nesnenizin tam dönüş hızını belirleyebilirsiniz.
|
Ölçüm Kanallar
|
Sayı
|
3 senkron analog kanal (X/Y/Z)
|
|
|
Z kanalı (0 ... 50 kHz)
|
- 20 .. +20 V, giriş empedansı: 78 kOhm IEPE
Mevcut Hat Sürücüsü
|
|
|
X/Y kanalı (0 ... 10 kHz)
|
- 20 .. +20 V, giriş empedansı: 78 kOhm IEPE
|
|
|
Dinamik Aralığı
|
109,5 dB (toplam)
|
|
|
Örnekleme hızı
|
Kanal başına 131 kHz'e kadar
|
|
|
Sinyal işleme
|
3 x 24 bit ADC
|
|
|
Ölçüm Aralığı / Doğruluk
|
Titreşim ivmesi: Kullanılan sensöre bağlıdır.
Şok darbesi: -10 dBsv ile 80 dBsv +/- 2 dBsv
|
|
|
Standart
|
DIN ISO 2954:2012 (2-1 kHz, 10 Hz -1 kHz, 10-10 KHz)
|
|
Ekran
|
Tip
|
Kapasitif dokunmatik ekran
Yüksek kontrast ve artırılmış darbe direnci için optik olarak birleştirilmiştir.
|
|
|
Aktif alan
|
95 x 54 mm (3 3/4” x 2 1/8”)
|
|
|
Boyut
|
10,9 cm (4 1/3“)
|
|
|
Renk derinliği
|
16 milyon renk
|
|
|
Görüntüleme açısı
|
< 140°
|
|
|
Operasyon
|
Çoklu dokunmatik – hareket kontrolü. Eldivenle uyumlu
|
|
|
Aydınlatma
|
Arka plan aydınlatması, ayarlanabilir.
|
|
|
Ortam ışığı sensör
|
Evet
|
|
Tedarik
|
Tip
|
Şarj edilebilir lityum iyon pil
|
|
|
Nominal Gerilim
|
7,2 V (Örnek cihaz: 7,3 V)
|
|
|
Enerji
|
72 Wh (Önceden kullanılan cihaz: 50 Wh)
|
|
|
Şarj süresi, tipik
|
5,0 saat (0 ... 100 % @ 25 °C / 77 °F); Cihaz dışı: 3,5 saat
3,5 saat (0 ... 80 % @ 25 °C / 77 °F); Cihaz dışı: 2,5 saat
|
|
|
Şarj işlemi sıcaklık
|
10 °C ... 40 °C
[ 50 °F ... 104 °F]
|
|
|
İşletme zaman, tipik
|
12 saat (kesintisiz çalışma, %100 şarjlı pil); Arızalı cihaz: 10 saat 6 saat (kesintisiz çalışma, %50 şarjlı pil); Arızalı cihaz: 5 saat
|
|
|
Güç adaptörü
|
100-240 V~, 50-60 Hz (giriş) 12V 3 A (çıkış)
|
|
|
Enerji tasarruf modu
|
Evet
|
|
Bilgisayar
|
İşlemci
|
ARM A9 - Dört Çekirdekli 1 GHz
|
|
|
İşletme elementler
|
Dokunmatik ekran, Açma/Kapama tuşu, Enter tuşu
|
|
|
Hafıza
|
Ölçüm verileri için 32 GB microSD kart, kalıcı olarak takılı.
2 GB RAM
|
|
|
USB
|
1 x USB 2.0, cihaz arayüzü
|
|
|
RFID
|
PRÜFTECHNIK aktarıcı için RFID okuyucu modülü
- ALI 50.628-25; EX cihazı: ALI 50.628 EX0-25 ISO 14443a ve ISO 15693 standartlarına uygundur. Okuma mesafesi: 2...3 cm (13/16” ... 1 3/16”)
|
|
|
Wifi
|
IEEE 802.11a/b/g/n/ac
Veri aktarım hızı: < 200 Mbps Güvenlik: WPA2
|
|
|
Stroboskop
|
Frekans aralığı: 0,1 – 1000 Hz
Çözünürlük: 0,06 1/dk.
LED'ler: IEC 62471'e göre risk grubu 1.
|
|
|
LED
|
1 adet RGB LED (pil durumu ve şarj işlemi göstergesi)
|
|
Çevre / mekanik sistem
|
Bağlantılar
|
Güç adaptörü için soket, veri kablosu için Micro USB girişi.
Sinyal kablosu için takılabilir konektör (8 kutuplu)
|
|
|
Gövde hariç EX cihazı
|
2 bileşenli gövde: PC ve ABS Kılıf: TPE, siyah
|
|
|
Gövde, EX cihaz
|
Gövde: Bilgisayar
Kılıf: TPE, siyah, antistatik, iletken
|
|
|
Boyutlar
|
203 x 143 x 76 mm (UxGxY)
(8 x 5 5/8 x 3”)
|
|
|
Ağırlık
|
Yaklaşık 1,0 kg (35,3 oz)
|
|
|
Koruma derecesi
|
IP55
|
|
|
Sıcaklık Aralığı
|
Çalışma: -10 °C ... +50 °C [ 14 °F ...122 °F ]; EX cihaz
Çalışma: 0 °C ... +50 °C [ 32 °F ...122 °F ]
Depolama:-20 °C ... +60 °C [-4 °F ... +140 °F ]
|
|
|
Hava Nemi
|
0 ... 90 %, yoğuşmasız
|
|
|
Sertifikalar
|
CE, RoHS, FCC, FCC/IC; EX cihazı: CE, RoHS, FCC, FCC/IC, ATEX, IECEx, NEC 500/505, CEC Ek J18, CEC bölüm 18
|
VibScanner 2'nin Başlıca Faydaları
Bu sistem, ölçümleri sektör standardına göre dört kata kadar daha hızlı gerçekleştiriyor.
Kullanıcılar, tek bir düğmeye basarak makine verilerini toplamak için son derece sezgisel bir kullanıcı arayüzü elde ederler.
Titreşim verilerinizle birlikte değişken hızlı makinelerin tam dönüş hızını her zaman kaydedebilirsiniz
VIB 5.210 VIBSCANNER 2 DATA COLLECTOR PACKAGE
VIB 5.212 VIBSCANNER 2 TRIAXIAL PACKAGE
VIB 5.210 EX VIBSCANNER 2 DATA COLLECTOR EX
VIB 5.214 VIBSCANNER 2 VIBCODE PACKAGE
VIB 5.200 VIBSCANNER 2 INSTRUMENT INCL. LITHIUM ION BATTERY <100 WH
VIB 5.228 VIBSCANNER 2 RUGGEDIZED CASE
VIB 5.256 VIBSCANNER 2 POUCH
VIB 5.239 VIBSCANNER 2 SAFETY RELEASE CABLE
