PFR-100 serisi, Küçük ve yüksek performanslı programlanabilir DC güç kaynakları, ısıyı dağıtmak için doğal konveksiyon tasarımını seçmiştir. Fansız yapısı, kullanıcıların deneylerini ve testlerini daha sessiz ortamlarda yaparak, işlerine daha fazla odaklanmasına imkan sağlar. Fansız güç kaynağı toz ve yabancı objeleri emmez, bu sayede PFR-100 serisi modelleri, fanlı güç kaynakları ile karşılaştırıldığında çok daha uzun kullanım ömrüne sahiptir.
| |
Model |
PFR-100L |
PFR-100M |
| Çıkış Hızı |
Gerilim Çıkış Hızı |
|
50V |
250V |
| Akım Çıkış Hızı |
10A |
2A |
| Güç Çıkış Hızı |
100W |
100W |
| Regülasyon(CV) |
Yük Regülasyonu (*2) |
|
10mV |
33mV |
| Hat Regülasyonu (*1) |
3mV |
5mV |
| Regülasyon(CC) |
Yük Regülasyonu (*9) |
|
10mA |
3.2mA |
| Hat Regülasyonu (*1) |
8mA |
1.2mA |
| Dalgalanma & Gürültü (*3) |
Vp-p (*4) |
|
50mV |
150mV |
| Vr.m.s.(*5) |
4mV |
15mV |
| A r.m.s. |
10mA |
2mA |
| Programlama Doğruluğu |
Gerilim |
% 0.1 ayar + |
40mV |
200mV |
| Akım |
% 0.2 ayar + |
20mA |
2mA |
| Ölçümleme Doğruluğu |
Gerilim |
% 0.1 okuma + |
40mV |
200mV |
| Akım |
% 0.2 okuma + |
20mA |
2mA |
| Tepkime Zamanı |
Yükselme Zamanı(*6) |
Yük hızı |
50ms |
200ms |
| Düşme Zamanı(*7) |
Yük hızı |
100ms |
300ms |
| |
Yüksüz |
500ms |
3000ms |
| Geçici Tepki Süresi (*8) |
|
1.5ms |
2ms |
| Programlama Çözünürlüğü |
Gerilim |
|
2mV |
10mV |
| Akım |
1mA |
0.1mA |
| Ölçümleme Çözünürlüğü |
Gerilim |
|
2mV |
10mV |
| Akım |
1mA |
0.1mA |
| Koruma Fonksiyonu |
Aşırı Gerilim Koruması(OVP) |
Ayar Kademesi |
5~55V |
5~275V |
| Aşırı Akım Koruması (OCP) |
Ayar Kademesi |
1~11A |
0.2~2.2A |
| Gerilim Limitlerinin altında (UVL) |
Ayar Kademesi |
0~52.5V |
0~262.5V |
| Aşırı Sıcaklık Koruması (OTP) |
Çalışma |
Çıkışı kapatın. |
Çıkışı kapatın. |
| Düşük AC Giriş Koruması (AC-Fail) |
Çalışma |
Çıkışı kapatın. |
Çıkışı kapatın. |
| Güç Limiti (Power Limit) |
Çalışma |
Çıkışı kapatın. |
Çıkışı kapatın. |
| Panel Ekranı |
Gerilim |
% 0.1 okuma + |
40mV |
200mV |
| Doğruluk, 4 Digit |
Akım |
% 0.2 okuma + |
20mA |
2mA |
| Çevre Koşulları |
Çalışma Sıcaklığı |
|
0°C - 40°C |
| Saklama Sıcaklığı |
-20°C - 70°C |
| Çalışma Nemi |
% 20 - %80 RH; Yoğuşmasız |
| Saklama Nemi |
%20 - %85 RH; Yoğuşmasız |
| Geri Okuma Sıcaklık Katsayısı (30 Dakika ısınma sonrasında) |
Gerilim |
|
100ppm/℃ |
| Akım |
200ppm/℃ |
| Diğer |
Analog Kontrol |
|
Evet |
| Arayüz |
USB, RS-232/RS-485; Fabrika Opsiyonu: LAN/GPIB |
| AC Giriş |
85~265VAC, 47~63Hz, Tek Faz |
| Boyutlar & Ağırlık |
70(W)x124(H)x300(D)mm; Approx.2.5kg |
- 5 Kademeli Multi-range(V&I) çalışabilme için sabit güç çıkışı
- Doğal Konveksiyonlu Soğutmalı Tasarım (Fansız Çalışabilmeye Uygunluk)
- Önceden tanımlanabilir hafıza fonksiyonu
- Gecikme Fonksiyonu Çıkışını kapatma/açma ON/OFF
- CV, CC Öncelik Modu
- Gerilim ve Akım için ayarlanabilir yuvarlama oranı
- Havalandırm Devresi Kontrolü
- Korumalar: OVP, OCP, AC FAIL ve OTP

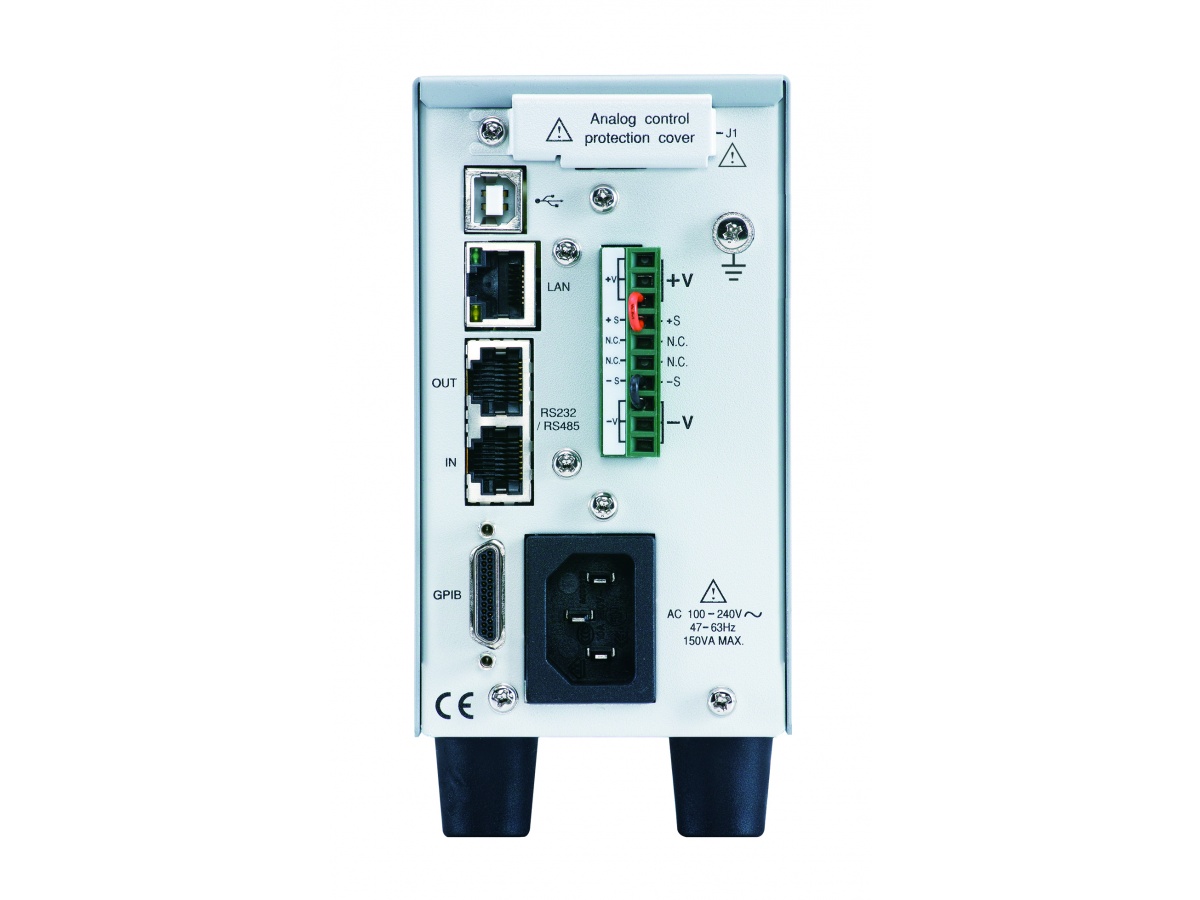

- Ön ve Arka Panel Çıkış desteği
- Dahili USB ve RS-232/485 Arayüzü, Opsiyonel LAN+GPIB
- Web Server İzleme ve Kontrolü
- Harici Analog Kontrol ve Monitor Fonksiyonu
- Uzaktan Çalıştırılabilme Fonksiyonu

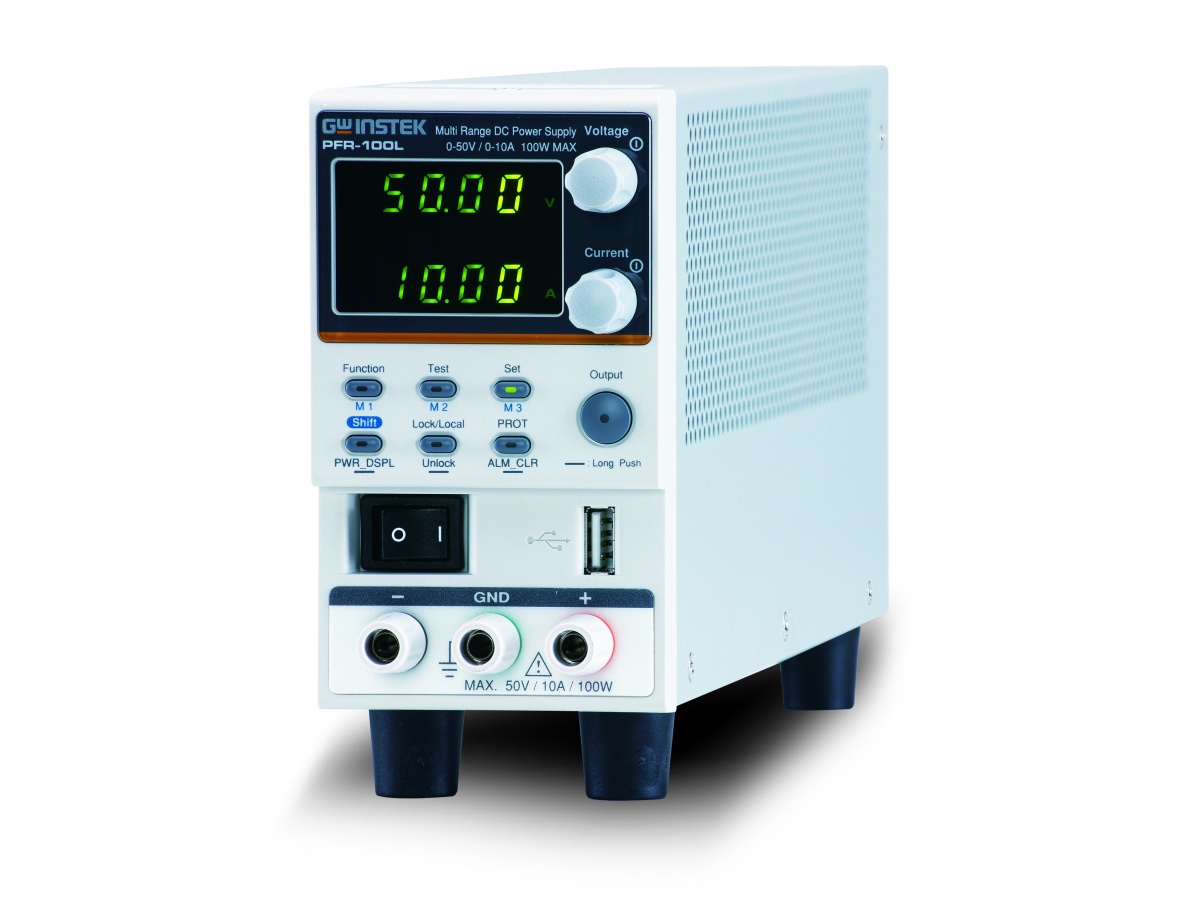

PFR-100L(0~50V/ 0~10A/ 100W) Fanless Multi-Range DC Power Supply

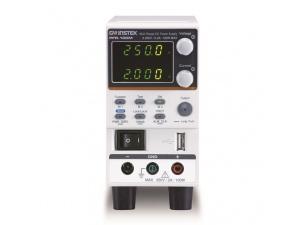

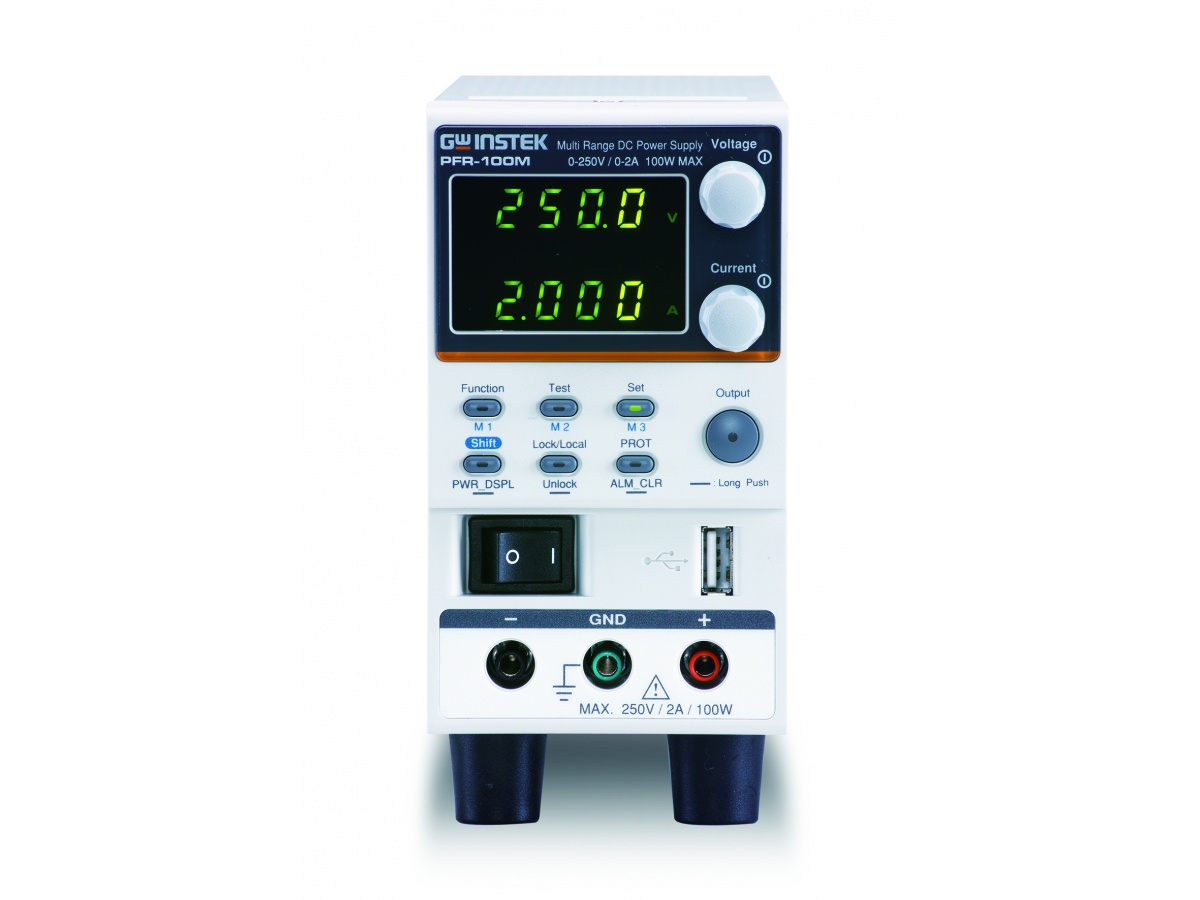

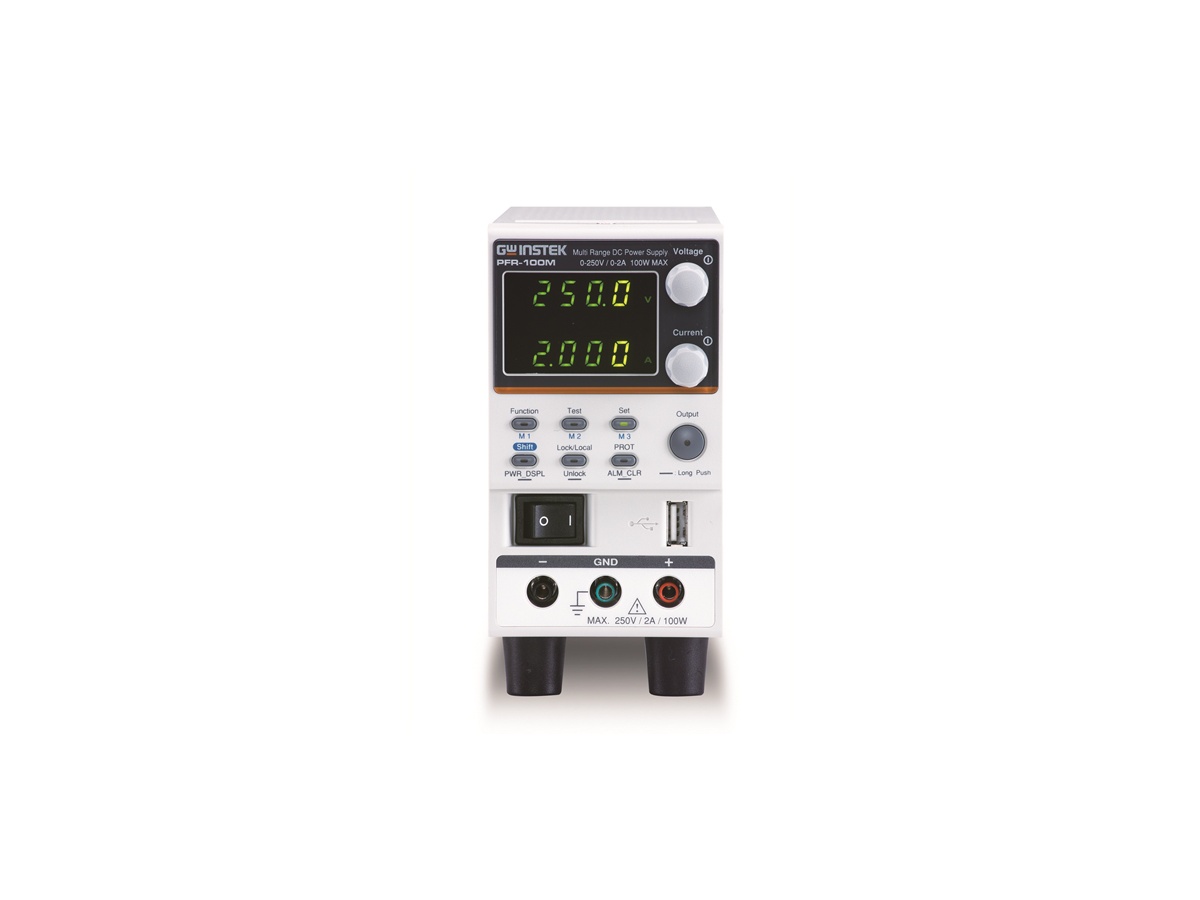

PFR-100M(0~250V/ 0~2A / 100W) Fanless Multi-Range DC Power Supply
Standart Aksesuarlar:
CD (Kullanım Kılavuzu, Programlama Kılavuzu) x 1, Besleme Kablosu x 1
GTL-134 test kablosu x 1, Aksesuar Paketleri,
GTL-104A test kablosu & PFR-001 aksesuar seti (Sadece PFR-100L için)
GTL-105A test kablosu & PFR-002 aksesuar seti (Sadece PFR-100M için)
Opsiyon (fabrika çıkışı kurulması gerekir)
PFR-GL LAN + GPIB interface
| Opsiyonel Aksesuarlar |
| GTL-258 |
GPIB Kablo, 2000mm |
| PSU-232 |
DB9 Konnektör Kiti ile RS-232 Kablo |
| PSU-485 |
DB9 Konnektör Kiti ile RS-485 Kablo |
| GTL-246 |
USB Kablo (USB 2.0 Type A- Type B Kablo, |
| GRA-431-J-100 |
AC 100V ile Raf montaj adaptörü (JIS) |
| GRA-431-J-200 |
AC 200V ile Raf montaj adaptörü (JIS) |
| GRA-431-E-100 |
AC 100V ile Raf montaj adaptörü (EIA) |
| GRA-431-E-200 |
AC 200V ile Raf montaj adaptörü (EIA) |
