GW Instek SFG-2000 Serisi - DDS Fonksiyon Jeneratörü

DDS Teknolojisi ve FPGA Chip Tasarımı
Frekans Sahası: 0.1Hz ~ 4/7/10/20MHz
±20ppm Yüksek Frekans Doğruluğu ve Kararlılığı
100mHz Frekans Çözünürlüğü
Düşük Distorsiyonlu Sinüs: -55dBc, 0.1Hz ~ 200kHz
Yüksek Çözünürlüklü 150MHz 9 Digit Frekans Sayıcı (SFG-2100Serisi)
INT/EXT AM/FM Modülasyon (SFG-2100 Serisi)
LIN/LOG Sweep Özelliği (SFG-2100 Serisi)

SFG-2107

CİHAZ SEÇİM REHBERİ
FREKANS ARALIĞI	4MHz			7MHz	10MHz
MODEL	SFG-2004			SFG-2104	SFG-2010		SFG-2110
DUTY	√	√		√	√		√
TTL/CMOS	√	√		√	√		√
DC OFSET	√	√		√	√		√
LIN/LOG SWEEP	-	√		√	-		√
AM/FM MODULASYON	-	√		√	-		√
EXT SAYICI	-	√		√	-		√
ANA ÖZELLİKLER	SFG-2000 Serisi				SFG-2100 Serisi
Frekans Araligi	SFG-2004		SFG-2010		SFG-2104	SFG-2107		SFG-2110
(Sinüs ve Kare)	0.1Hz - 4MHz		0 .1Hz-10MHz		0 .1Hz- 4MHz	0.1Hz- 7MHz		0 .1Hz-10MHz

SFG-2110 ve SFG-2004 İmalattan kaldırılmıştır.

ANA ÖZELLİKLER	Frekans Aralığı (Üçgen)	0.1Hz - 1MHz (1Hz - 1MHz SFG- 2120 için)
	Çözünürlük	0.1Hz (1Hz SFG-2120 için)
	Kararlılık ve Doğruluk	±20 ppm
	Yaslanma	±5 ppm / Yıl

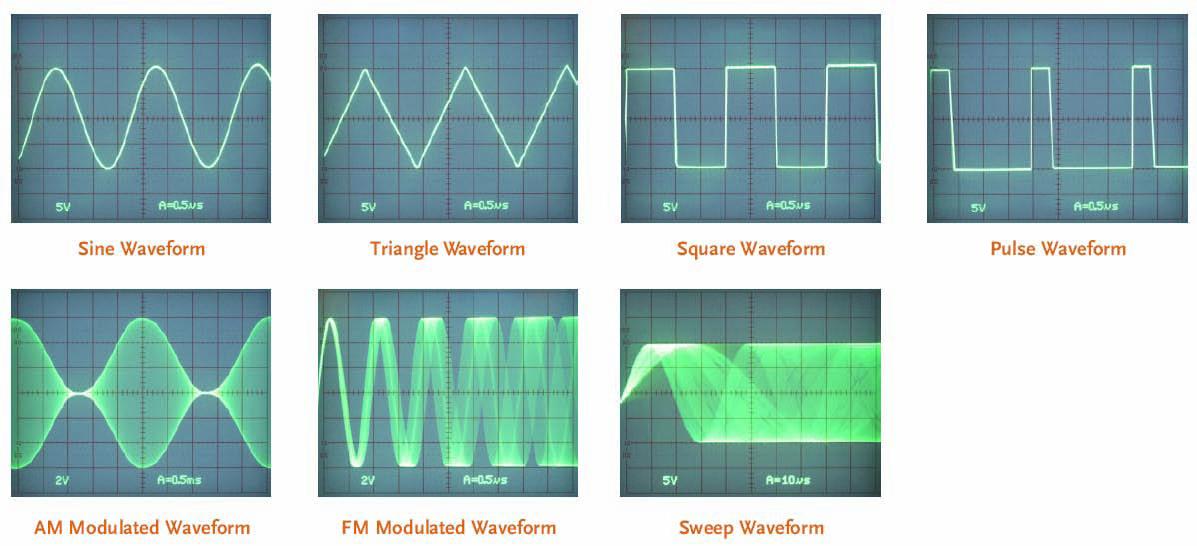

	Çıkış Fonksiyonları	Sinüs , Kare Dalga, Üçgen Dalga
	Genlik Aralığı	2m V - 10Vp p (50Ω yük)
	Empedans	50Ω±10%
	Zayıflatıcı	-20dB±1dBx2
	DC Ofset	< -5V ~ > + 5V (50Ω yük)
	Duty Kontrol	20% - 80% , 2H z ~ 1MHz (Kare Dalga için)
	Aralık Çözünürlüğü	1%
	Ekran	9 D ijit LED Gösterge
SİNÜS DALGA	Distorsiyon	-55dBc, 0 .1Hz ~ 2 00kHz; -40dBc, 0 .2MHz ~ 4MHz;-30dBc, 4MHz ~ 1 0MHz
SİNÜS DALGA	Düzgünlük	< ±0.3dB, 0 .1Hz ~ 1MHz; < ±0 .5dB, 1MHz ~ 4MHz; < ±2dB, 4H z ~ 10MHz;
ÜÇGEN DALGA	Doğrusallık	≥98%, 0 .1Hz ~ 100kHz; ≥95%, 1 00kHz ~ 1MHz;
KARE DALGA	Simetri	±1% periyot + 4 n s , 0 .1Hz ~ 1 00kHz
KARE DALGA	Yükselme/Düşme Zamanı	≤25ns maksimum çıkışta (50Ω yü k)
CMOS ÇIKIŞI	Seviye	4Vpp±1Vpp ~ 15Vpp±1Vpp ayarlanabilir; Yükselme/Düşme Zamanı: ≤120ns
TTL ÇIKIS	Seviye	≥3Vpp; Yükselme/Düşme Zamanı: ≤25ns
SWEEP	Oran	100:1 , Maksimum ve ayarlanabilir
	Zaman	1 Saniye ~ 30 Saniye ayarlanabilir
	Modlar	L in./Log . (Anahtar Seçimli)
GENLİK MODÜLASYONU	Derinlik	0 ~ 100%; 400Hz (INT)
	MOD . Frekansı	DC ~ 1MHz (EXT)
	Taşıyıcı Bant genişliği	100Hz ~ 5MHz (-3dB)
	EXT Hassasiyeti	100% modülas yon için ? 10Vpp
FREKANS MODÜLASYONU	Sapma	≥ 0 ~ ±50kHz
	MOD . Frekansı	400Hz (INT), 1 kHz (EXT)
	EXT Hassasiyeti	10% modülasyon için ?10Vpp
FREKANS SAYICI	Ölçüm Sahası	5Hz ~ 150MHz
	Doğruluk	Time Base Doğruluğu ±1 hane
	Time Base	±20ppm (23ºC±5ºC) 30 dakika ısınma süresi sonunda
	Çözünürlük	1Hz için 10nHz, 100MHz için 0.1Hz
	Giriş Empedansı	1MΩ // 150pF
	Hassasiyet	≤35m Vrm s (5Hz ~ 1 00MHz) ; ≤45m Vrm s (100MHz ~ 1 50MHz)

KAYIT / ÇAĞIRMA FONKSIYONU	10 Grup Ayarı Hafızada Tutabilir
GÜÇ KAYNAĞI	AC115±10%, AC230V+10%/-15%, 5 0/60Hz
BOYUT & AĞIRLIK	26 6 x 107 x 2 93 m m, ~ 3 .1kg SFG-2000 Serisi	266 x 1 07 x 29 3 m m, ~ 3 .2kg SFG-2100 Serisi
