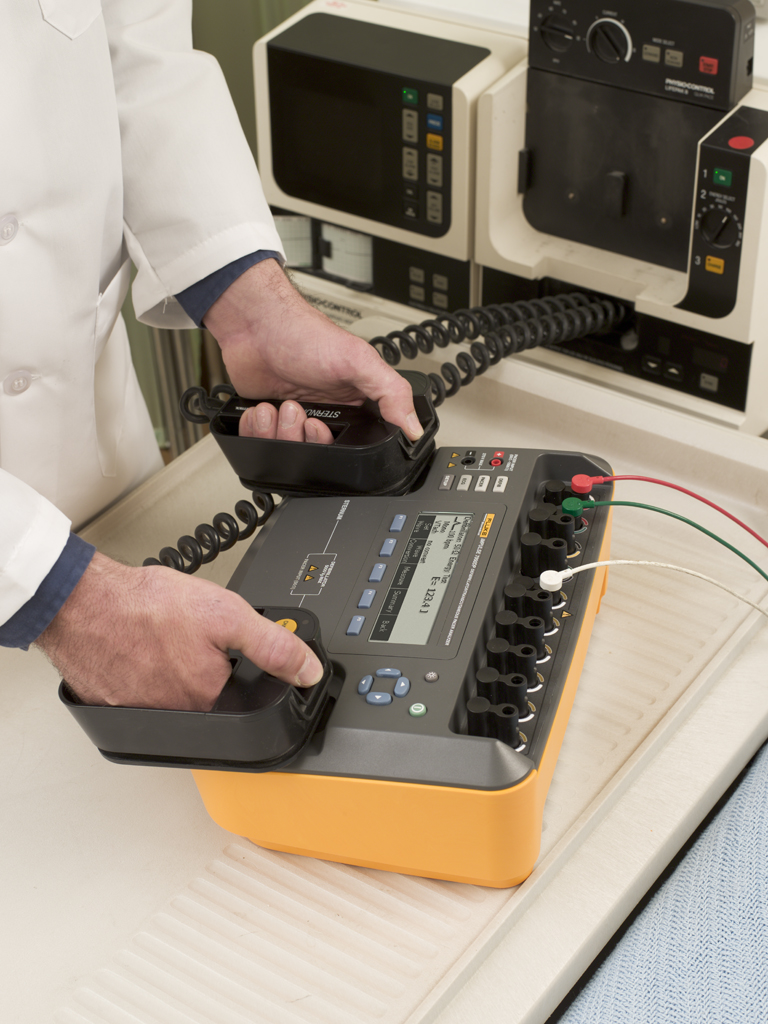

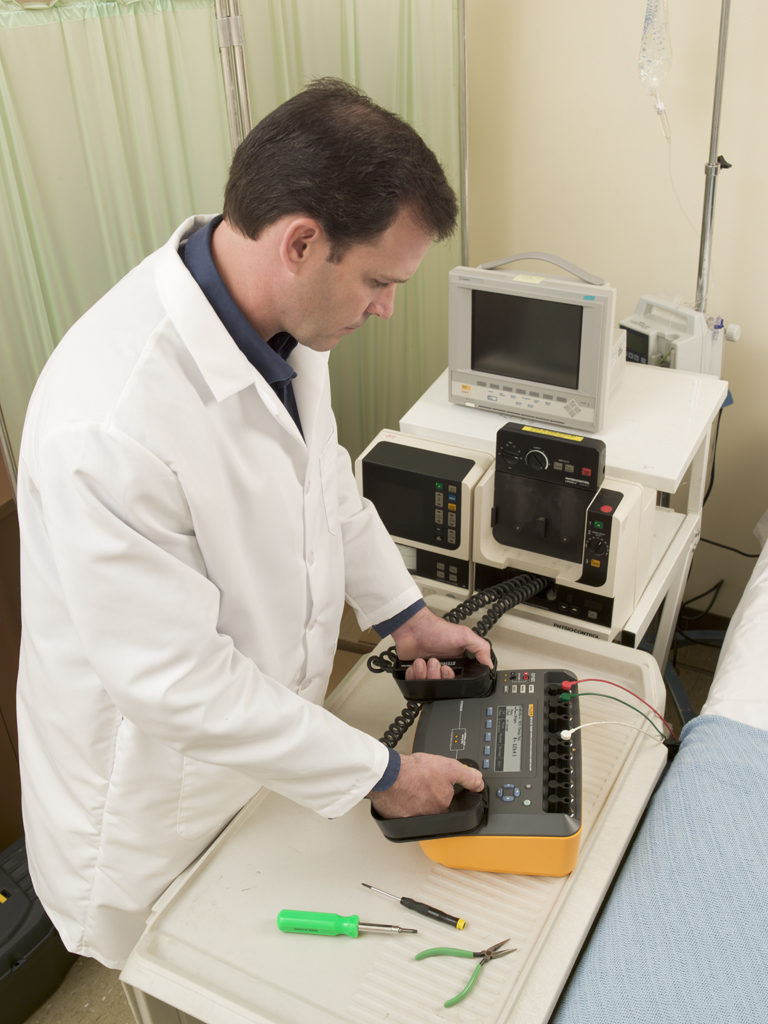

Impulse 6000D Defibrilatör Analizörü ve Impulse 7000DP Defibrilatör/Transkütanöz Pacer Analizör Test Sistemleri, hayati önem taşıyan yasam destek kardiyak resüsitasyon ekipmanlarının düzgün ve yüksek performansla çalışmasını garantilemek için kullanılan sağlam, taşınabilir ve hassas test cihazlarıdır. Dünya çapında kabul gören darbe şekillerinin tümünü kapsayan Impulse 6000D ve Impulse 7000DP cihazlarının test yetenekleri, çığır açan AED teknolojisi uyumluluğu sunarken doğruluk ve standartlar konusunda üstün performans sağlar. Buna ek olarak 7000DP modeli, harici transkütanöz pacemaker cihazlarını test etmek için gerekli olan birçok test yükü ve ölçüm algoritmasını içerir. Impulse 7000DP ile birlikte Impulse 7010 Defibrilatör Seçilebilir Yük Aksesuarı defibrilatör performans testi için 25 Ω, 50 Ω, 75 Ω, 100 Ω, 125 Ω, 150 Ω, 175 Ω ve 200 Ω olmak üzere çoklu yük sunar. Standart USB arabirimi sayesinde bilgisayardan kontrol edilebilir ve veri aktarımı yapılabilir. İsteğe bağlı PC tabanlı Ansur otomasyon yazılımı kullanıcılara test süreçlerini standartlaştırmak ile veri yakalamak, yazdırmak ve arşivlemek için kullanımı kolay bir yöntem sunarak üretkenliğin artmasına yardımcı olur.
Defibrilatör ve analizör teknik özellikleri |
EKG dalgaları | |
Enerji çıkış ölçümü | EKG genel | |
Uyumlu defibrilatör dalga şekilleri | Uç yapılandırması: 12 uçlu simülasyon; RA, LL, LA, RL, V1 ? 6 ve bağımsız çıkış | |
Lown, Edmark, yamuk, DC bifazik ve AC darbeli bifazik | Uçtan uca empedans: 1000 Ω (nominal) | |
Not: AC darbeli bifazik dalga şekli Amerika Birleşik Devletleri`nde onaylanmamıştır. | Hız doğruluğu: ±%1 nominal | |
Otomatik aralıklı ölçüm | EKG genlikleri | |
0,1 J ? 600 J | Referans uç: Seçilebilir, Uç II (varsayılan) veya Uç I | |
Doğruluk | Ayarlar: 0,05 mV`lik adımlarla 0,05 mV ile 0,45 mV arası ve 0,5 mV`lik adımlarla 0,5 mV ile 5 mV arası | |
0,1 J ? 360 J: ± (okunan değerin %1`i +0,1 J) | Doğruluk (tüm performans dalgaları ve normal sinüs R dalgaları): | |
360 J ? 600 J: ± (okunan değerin %1`i +0,1 J), tipik | ? Uç II......................................±%2 | |
Not: Bifazik defibrilatör için belirlenen doğruluk oranı her iki aralık için ± (okunan değerin %1,5`i +0,3 J) düzeyindedir. | ? Diğer uçların tümü................±%5 | |
Yük direnci | ? Defibrilatör kaşıkları.............±%5 | |
Direnç: 50 Ω | EKG sinyallerinin genlik ayarına göre genliği (yüzde) | |
Doğruluk: ±%1, endüktif olmayan (<2 μH) | Uç II referansı Performans dalgaları ve R dalgası yakalama: Uç No Ref. gen. | |
Darbe tetikleme seviyesi | I | 70% |
20 V | II | 100% |
Darbe genişliği | III | 30% |
Aralık: 1 ms ? 50 ms | V1 | 100% |
Doğruluk: ±0,1 ms | V2 | 100% |
Voltaj | V3 | 100% |
Aralık: 20 V ? 5000 V | V4 | 100% |
Doğruluk: ± (okunan değerin %1`i +2 V) | V5 | 100% |
Akım | V6 | 100% |
Aralık: 0,4 A ? 100 A | ||
Doğruluk: ± (okunan değerin %1`i +0,1 A) | Normal sinüs dalgaları: | |
Eğim (bifazik ve darbeli bifazik) | Uç No. | Ref. gen. |
Aralık: %1 ? %99 | I | 70% |
Doğruluk: ±1 basamak | II | 100% |
Interfaz gecikmesi (bifazik ve darbeli bifazik) | III | 30% |
Aralık: 0,1 ms ? 9,9 ms | V1 | 24% |
Doğruluk: ±0,1 ms | V2 | 48% |
Frekans (yalnızca darbeli bifazik) | V3 | 100% |
Aralık: 2000 Hz ? 8000 Hz | V4 | 120% |
Doğruluk: ± okunan değerin %1`i | V5 | 112% |
Duty cycle (yalnızca darbeli bifazik) | V6 | 80% |
Aralık: %1 ? %99 | Uç I referansı | |
Doğruluk: ±1 basamak | Performans dalgaları ve R dalgası yakalama: | |
Örnek oranı | Uç No. | Ref. gen. |
250 kHz (4 μs örnek) | I | 100% |
Maksimum ortalama güç | II | 150% |
12 W, 5 dakikada bir 360 J değerinde 10 defibrilatör darbesine eşittir | III | 50% |
Osiloskop çıkışı | V1 | 100% |
Otomatik aralık: Aralığa bağlı olarak 2000:1, 400:1 ve 80:1 | V2 | 100% |
Dalga şekli playback | V3 | 100% |
? Çıkış: BNC | V4 | 100% |
? Çıkış empedansı: 50 Ω | V5 | 100% |
? Genlik doğruluğu: ±%5 | V6 | 100% |
Sarj süresi ölçümü | Normal sinüs dalgaları: | |
Aralık: 0,1 s ? 100 s | Uç No. | Ref. gen. |
Doğruluk: ±0,05 s, tipik | I | 100% |
Senkronizasyon testi (elektif kardiyoversiyon) | II | 150% |
Gecikme süresi ölçümü | III | 50% |
? Zamanlama penceresi: EKG R-dalgası tepesinden defibrilatör darbesi tepesine | V1 | 24% |
? Aralık: ?120 ms ? 380 ms; R-dalgasının tepesinden 120 ms öncesinden, R-dalgasının 380 ms sonrasına kadar geçen zamanı ölçer | V2 | 48% |
? Çözünürlük: 1 ms | V3 | 100% |
? Doğruluk: ±1 ms | V4 | 120% |
V5 | 112% | |
EKG dalgaları | V6 | 80% |
? Normal sinüs ritmi (NSR): 1 BPM`lik adımlarla 10 BPM ile 180 BPM arası | EKG normal sinüs | |
? Atriyal fibrilasyon: Kaba ve ince | Hızlar: 1 BPM`lik adımlarla 10 BPM ile 360 BPM arası | |
? Monomorfik ventriküler taşikardi: 5 BPM`lik adımlarla 120 BPM ile 240 BPM arası | EKG yüksek seviye çiıkış (BNC jaki) | |
? Asistoli: Düz çizgi | Genlik: | |
Otomatik defibrilatör testi EKG dalgaları | ? Aralık: referans uç ayarının her mV`u başına 0,5 V | |
Normal sinüs: 1 BPM`lik adimlarla 10 BPM ile 300 BPM arasi | ? Doğruluk ±%5 | |
Ventriküler fibrilasyon: Kaba ve ince | Çıkış empedansı: 50 Ω | |
Monomorfik ventriküler taşikardi: 5 BPM`lik adımlarla 120 BPM ile 300 BPM arası | Defibrilatör giriş yükünde EKG | |
Polimorfik ventriküler taşikardi: 5 tür | Uç II genliğiyle aynı ancak ±4 mV ile sinirli | |
Asistoli: Düz çizgi | EKG performans dalgaları | |
Gruptaki tüm dalgalar için seçimler | Kare dalga: 2 Hz ve 0,125 Hz | |
Atriyal pacer darbesi | Üçgen dalga: 2 Hz ve 2,5 Hz | |
Genişlik: 0,1, 0,2, 0,5, 1, 2 ms | Sinüs dalgaları: 0,05, 0,5, 5, 10, 40, 50, 60, 100, 150 ve 200 Hz | |
Polarite: + veya ? | Darbe: 60 ms darbe aralığıyla 30 BPM ve 60 BPM | |
Genlik: 0 (kapalı), 2 ile 20 arası (2 mV`luk aralıklarla), 50, 100, 200, 500, 700 mV | R-dalgası yakalama | |
Ventriküler pacer darbesi | Dalga şekli: Haver üçgeni | |
Genişlik: 0,1, 0,2, 0,5, 1, 2 ms | ||
Polarite: + veya ? | Genlik: 0,05 mV`lik adımlarla 0,05 mV ile 0,45 mV arası ve 0,5 mV`lik adımlarla 005 mV ile 5 mV arası | |
Genlik: 0 (kapalı), 2 ile 20 arası (2 mV`luk aralıklarla), 50, 100, 200, 500, 700 mV | Hız: 30, 60, 80, 120, 200 ve 250 BPM | |
R-dalgası yakalama | Genişlikler: 10 ms`lik adımlarla 8, 10, 12 ms ve 20 ms ile 200 ms arası | |
Hız: 30, 60, 80, 120, 200, 250 BPM | Doğruluk: ± (ayarın %1`i +1 ms) | |
Genişlik: 8, 10, 12, 20 ile 200 ms arası (10 ms`lik) | Gürültü bağışıklığı | |
Genlik: 0,05 ile 0,45 arası (0,05 mV`lik aralıklarla), 0,5 ile 5 mV arası (0,5 mV`lik aralıklarla) | Dalga: Sinüs | |
Hat frekansı: 50 Hz veya 60 Hz (±0,5 Hz) | ||
Transkütanöz pacemaker analizörü teknik özellikleri |
Genlik: | |
(yalnızca 7000DP) | ? Aralık: 0,5 mV`lik adımlarla 0,0 mV ile 10 mV arası | |
Test yükü Seçimleri | ? Doğruluk: ±%5 | |
Defibrilatör girişi | Transvenöz pacer darbe simülasyonu | |
Sabit yük: 50 Ω | Genişlikler | |
Doğruluk: ±%1, endüktif olmayan (<2 μH) | ? Aralık: 0,1 ms, 0,2 ms, 0,5 ms, 1 ms ve 2 ms | |
Güç oranı: 5 dakikada bir 360 J değerinde 10 defibrilatör darbesi | ? Doğruluk: ayarın ±%5`i | |
Pacemaker girişi | Genlikler: | |
Değişken yük: 50 Ω ile 1500 Ω arası, 50 Ω`luk adımlarla | ? Aralık: 0 (kapalı) ve ±2 mV, ±4 mV, ±6 mV, ±8 mV, ±10 mV, ±12 mV, ±14 mV, ±16 mV, ±18 mV, ±20 mV, ±50 mV, ±100 mV, ±200 mV, ±500 mV ve ±700 mV | |
Doğruluk: ±%2 endüktif olmayan (<2 μH) | ? Doğruluk: ± (%10 ayar +0,2 mV) | |
Güç oranı: 5 W(ortalamak), 40 W(tepe) @1000 Ω | Transvenöz pacer darbe simülasyonu sinyallerinin genlik ayarına göre genliği (yüzde) | |
Ölçümler | Uç II referansı | |
Üreticiye özgü algoritmalar | Uç No. Ref. gen. | |
? GE Responder (1500 ve 1700) | I | 67% |
? MDE 300 (Medical Data Electronics) | II | 100% |
? Medtronic ERS/Physio Control LIFEPAK | III | 33% |
? MRL (Medical Research Laboratory/Welch Allyn) | V1 | 67% |
? Philips/Agilent/HP | V2 | 67% |
? Schiller Medical | V3 | 67% |
? ZOLL Medical | V4 | 67% |
(ayrıca genel amaçlı Varsayılan | V5 | 67% |
Algoritma seçimi bulunur) | V6 | 67% |
Akım | Uç I referansı | |
Aralık: 4 mA ? 250 mA | Uç No. | Ref. gen. |
Doğruluk: ± okunan değerin %1`i +0,02 mA | I | 100% |
Darbe hızı | II | 150% |
Aralık: 5 PPM ? 800 PPM | III | 50% |
Doğruluk: ± okunan değerin %0,5`i +0,1 PPM | V1 | 100% |
Darbe genişliği | V2 | 100% |
Aralık: 1 ms ? 100 ms | V3 | 100% |
Doğruluk: ± okunan değerin %0,5`i +0,01 ms | V4 | 100% |
Enerji | V5 | 100% |
Aralık: 1 μJ ? 2 J | V6 | 100% |
Doğruluk: ± okunan değerin %4`ü +10 μJ | ||
Talep ve asenkron modu testi | Aritmi seçimleri | |
Giriş pacer darbesi hızları | Pacer etkileşimli (yalnızca 7000DP) | |
30 PPM ? 200 PPM | ? Talep: 1 BPM`lik adımlarla 30 BPM ile 360 BPM arası | |
EKG NSR dalgası | ? Asenkron | |
Hız: 1 BPM`lik adımlarla 10 BPM ile 300 BPM arası | ? Yakalama dişi | |
Genlik: 1 mV | ? İslev dişi | |
Düşük hız: minimum 10 BPM | ? Eşik (yalnızca etkileşimli pace simülasyonu): 10 mA`lik adımlarla 10 mA ile 250 mA arası | |
Yüksek hız: maksimum 300 BPM | Supraventriküler | |
Hassasiyet testi | ? Kaba atriyal fibrilasyon | |
Otomatik etkileşimli eşik yakalama | ? İnce atriyal fibrilasyon | |
Uyumlu pacer hızları: 30 PPM ? 120 PPM | ? Atriyal flutter | |
EKG R dalgası | ? Sinüs aritmi | |
Dalga şekilleri: Kare, üçgen, sinüs | ? Kayıp darbe | |
Genişlik: 1 ms ile 19 ms arası (1 ms`lik aralıklarla), 20 ms ile 95 ms arası (5 ms`lik aralıklarla), 100 ms ile 300 ms arası (25 ms`lik aralıklarla) | ? Atriyal taşikardi | |
Doğruluk: ayarın ±%5`i | ? Paroksimal atriyal taşikardi (PAT) | |
Genlik: 0,05 mV ile 0,95 mV arası (0,05 mV`lik aralıklarla), 1 mV ile 5 mV arası (0,5 mV`lik aralıklarla) | ? Nodal ritim | |
Doğruluk: ayarın ±%5`i | ? Supraventriküler taşikardi | |
Refrakter periyod testleri | Prematüre | |
Pace refrakter periyodu | ? Atriyal PAC | |
20 ms ? 500 ms | ? Nodal PNC | |
Sezilen refrakter periyodu | ? PVC1 sol ventrikül | |
15 ms ? 500 ms | ? PVC1 LV erken | |
Doğruluk | ? PVC1 LV T üzerinde R | |
±1 ms | ? PVC2 sağ ventrikül | |
Pacer darbe hızı | ? PVC2 RV erken | |
20 PPM ? 200 PPM | ? PVC2 RV T üzerinde R | |
EKG | ? Çok odaklı PVC`ler | |
Dalga şekli: Üçgen dalga | Ventriküler | |
Darbe genişliği: 40 ms | ? PVC`ler 6/dakika | |
Genlik: 1 mV | ? PVC`ler 12/dakika | |
? PVC`ler 24/dakika | ||
? Frekans çoklu odak | ||
? Trigemini | ||
? Bigemini | ||
? PVC`leri eşleme | ||
? 5 PVC çalıştırma | ||
? 11 PVC çalıştırma | ||
? Monomorfik ventriküler taşikardi: 5 BPM`lik adımlarla 120 BPM ile 300 BPM arası | ||
? Polimorfik ventriküler taşikardi: 1 ? 5 | ||
? Ventriküler fibrilasyon: kaba ve ince | ||
? Asistoli | ||
İletim | ||
? 1° Blok | ||
? 2° Blok Tür I | ||
? 2° Blok Tür II | ||
? 3° Blok | ||
? Sağ paket dal bloğu RBBB | ||
? Sol paket dal bloğu LBBB | ||
Seçilebilir pacer elektrostimülus genliği ve genişliğine sahip Transvenöz Paced | ||
? Atriyal 80 BPM | ||
? Asenkron 75 BPM | ||
? Sik sinüs darbeli talep | ||
? Seyrek sinüs darbeli talep | ||
? AV ardışık | ||
? Yakalama dışı | ||
? İşlev dışı |
