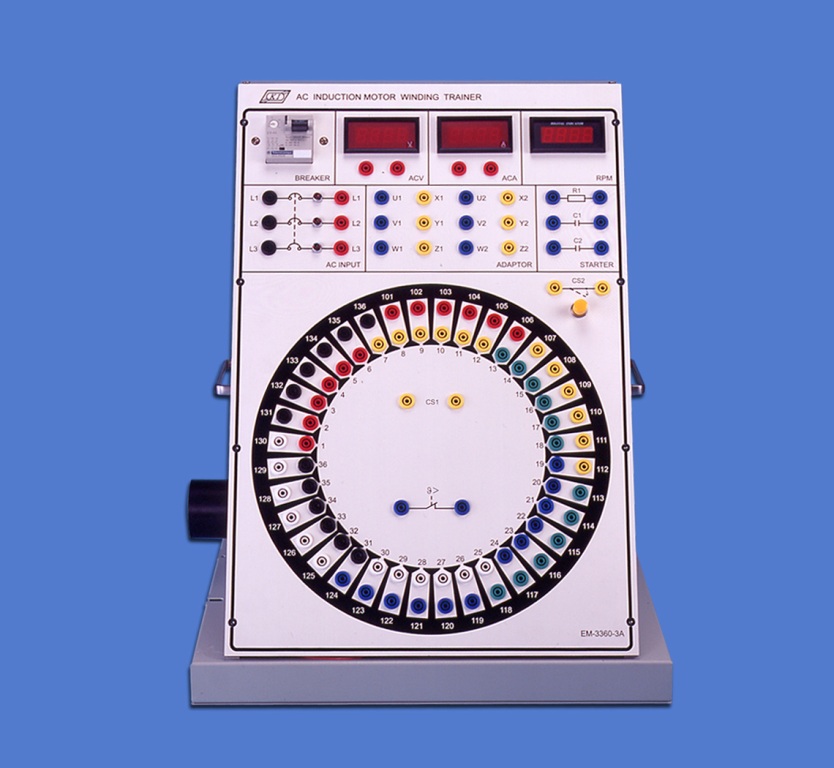

K&H EM-3360-3A - AC İndüksiyon Motor Sarım Deney Seti

Kendinden başlatmalı 3 fazlı indüksiyon motor ve 1 fazlı indüksiyon motordan oluşur. Tek fazlı motora direnç yada kapasite üzerinden yol verilir.

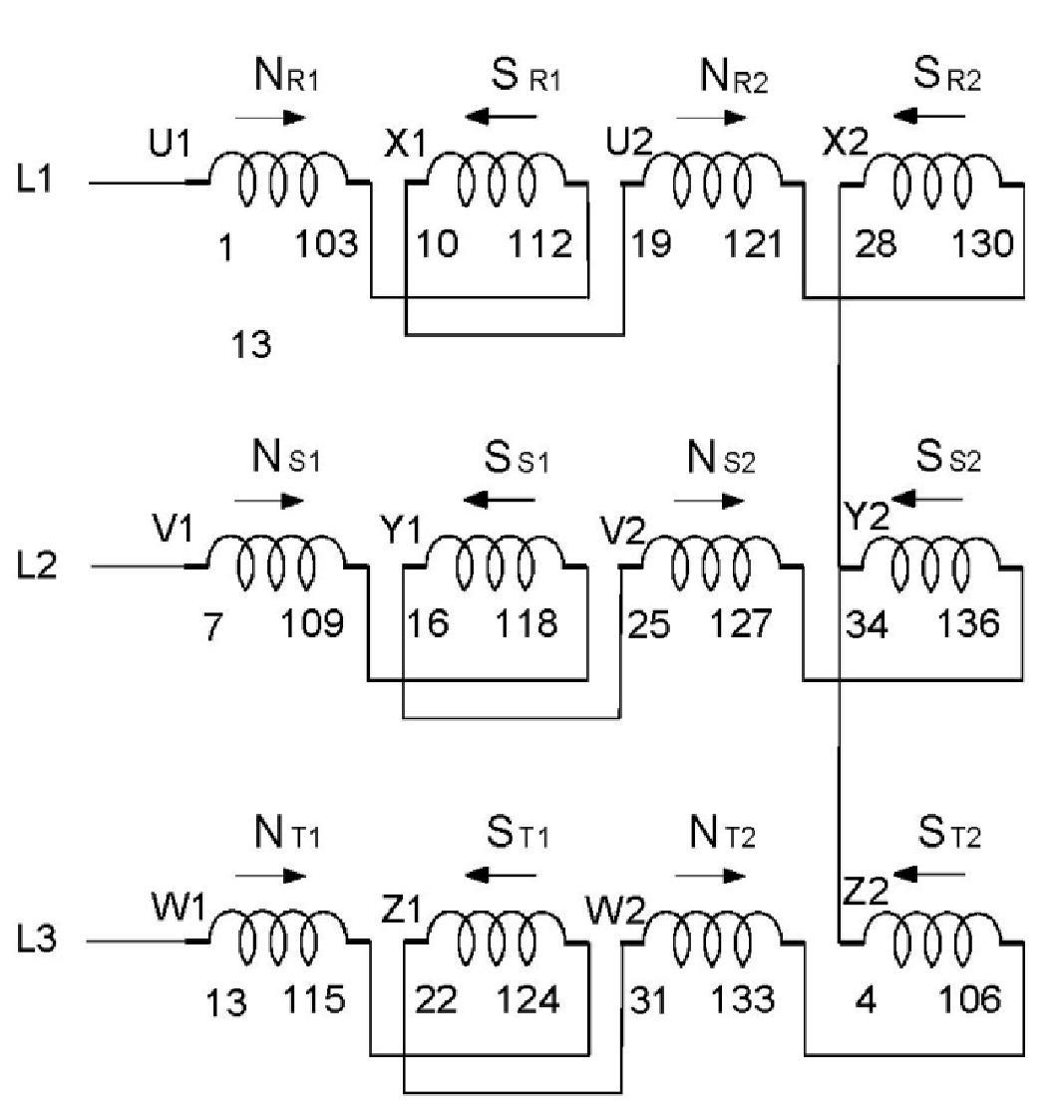

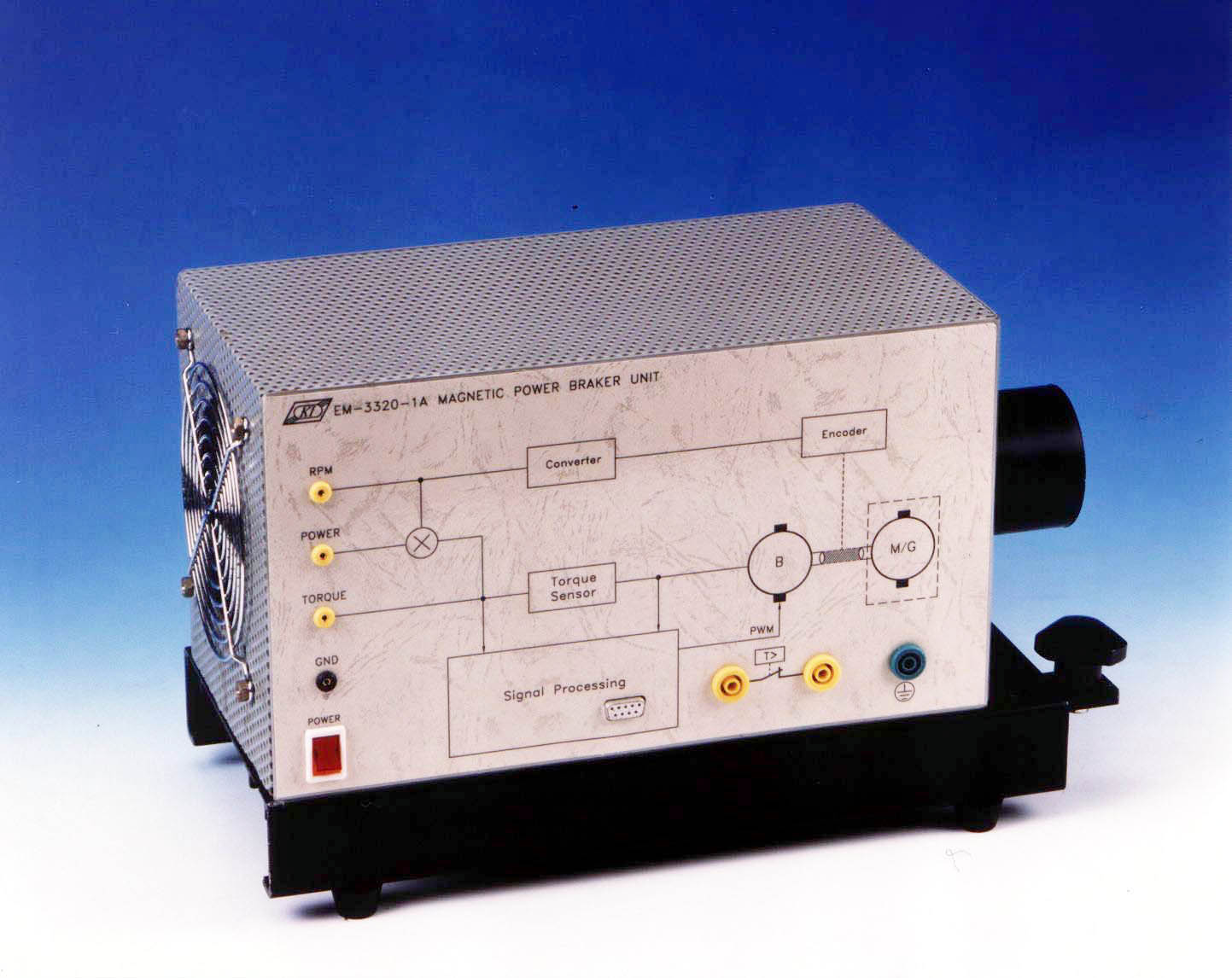

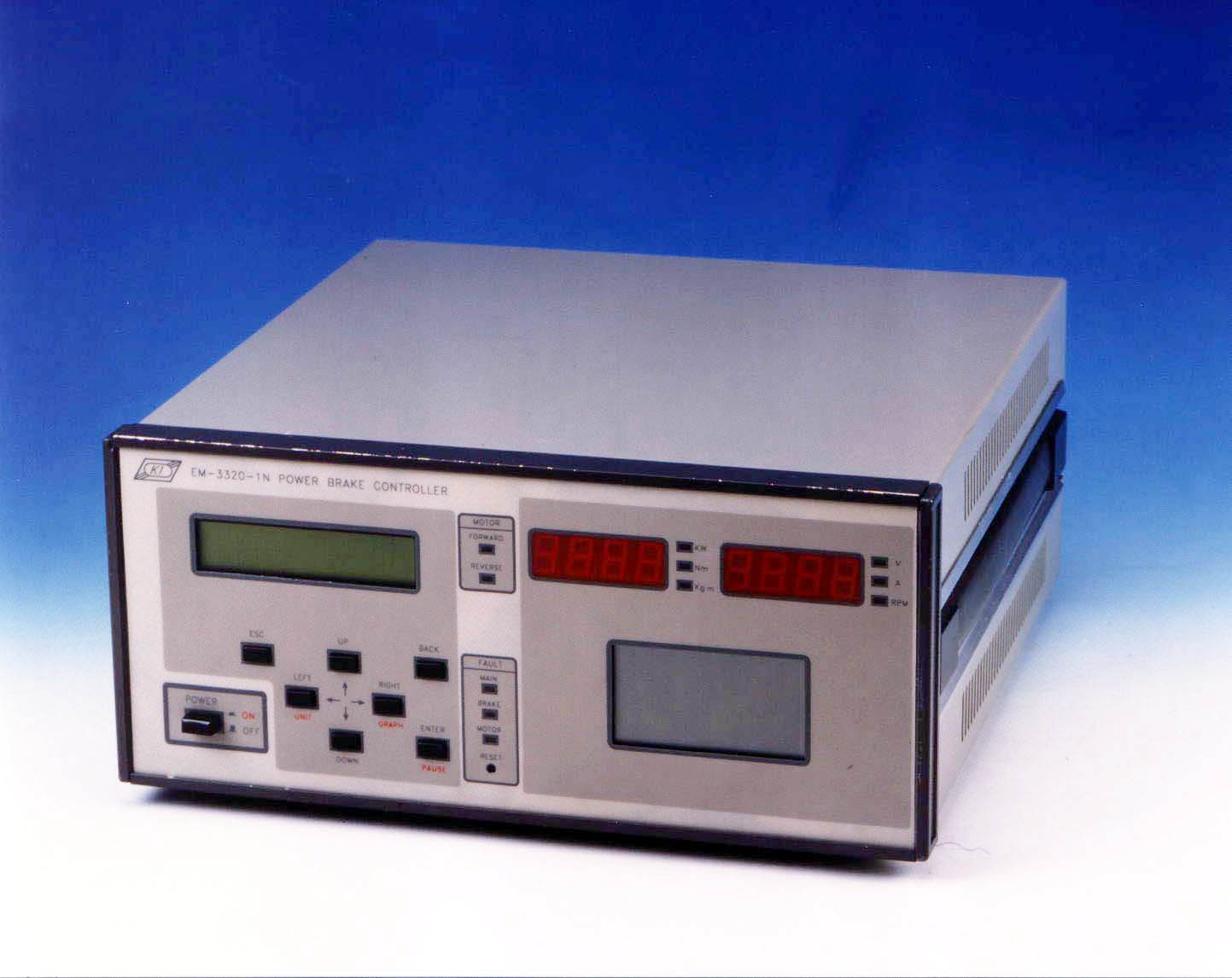

Basit sarim bağlantıları sayesinde, öğrenciler, farklı tipteki motor sarımlarını öğrenebilirler. Opsiyonel olan Manyetik Fren Ünitesini (EM–3320–1A) ve Fren Kontrol Ünitesini (EM–3320–1N) kullanarak farklı tipteki motorların ölçüm karakteristiklerini bilgisayar bağlantısı ile görebilirsiniz.

Özellikler

4mm güvenlik soketli terminaller kullanılır.
Farklı renklerle kodlanmış sarim grupları kullanıcıların sarim yapmalarını ve kullanmalarını kolaylaştırır
Güç girişi olan motor devre kesici, hatalı sarımlardan ve yanlış kullanımdan oluşabilecek tehlikeleri engeller.
Fren kontrol ünitesinin kolay kurulan bilgisayar bağlantısı sayesinde her sarim için ölçümleri ve karakteristik eğrilerinin çizimlerini bilgisayardan alabilirsiniz.
Birbirine uyumlu ekli modüller öğretmenlere deneyleri çabucak ve kolayca bitirme imkanı verir.

Teknik Özellikler

(1) Indüksiyon Motor

(a) Çalışma Gerilimi: A220V/60Hz (c) Çalışma Hizi:1670rpm

(b) Çalışma Akımı: 1.4A (d) Çıkış Gücü: 0.3KW

• Motor ana gövdesi, manyetik fren ünitesine doğrudan bağlanabilir.

• Motor üzerindeki isi anahtarı aşırı ısınmaya karşı koruma sağlar.

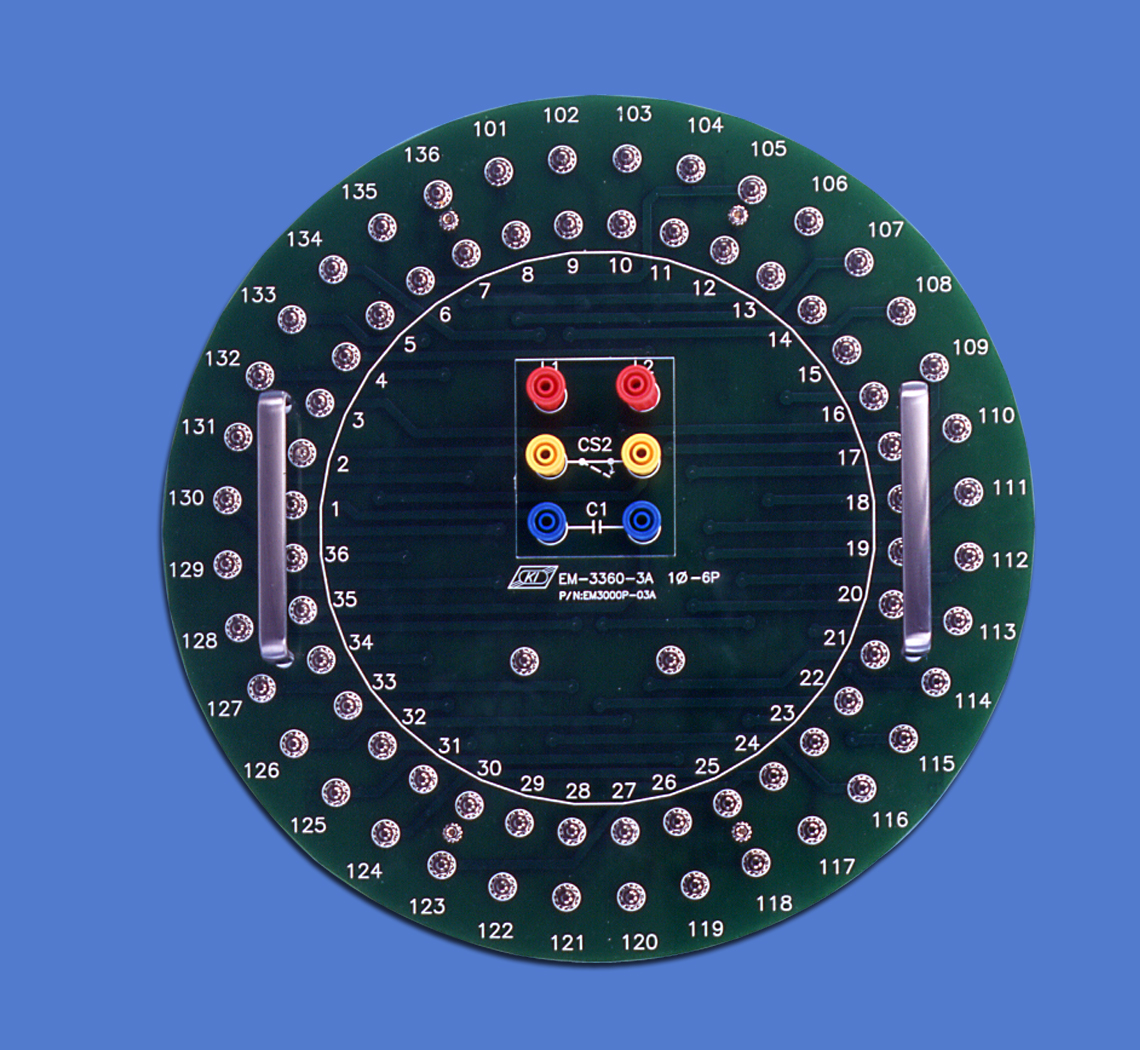

• 1 faz için yol verme direnci, yol verme kapasitörü ve dönüş kapasitörü mevcuttur.

• 1 fazlı indüksiyon motorun yol verme işlemisantrifüj anahtarının emülasyonu ile olur.

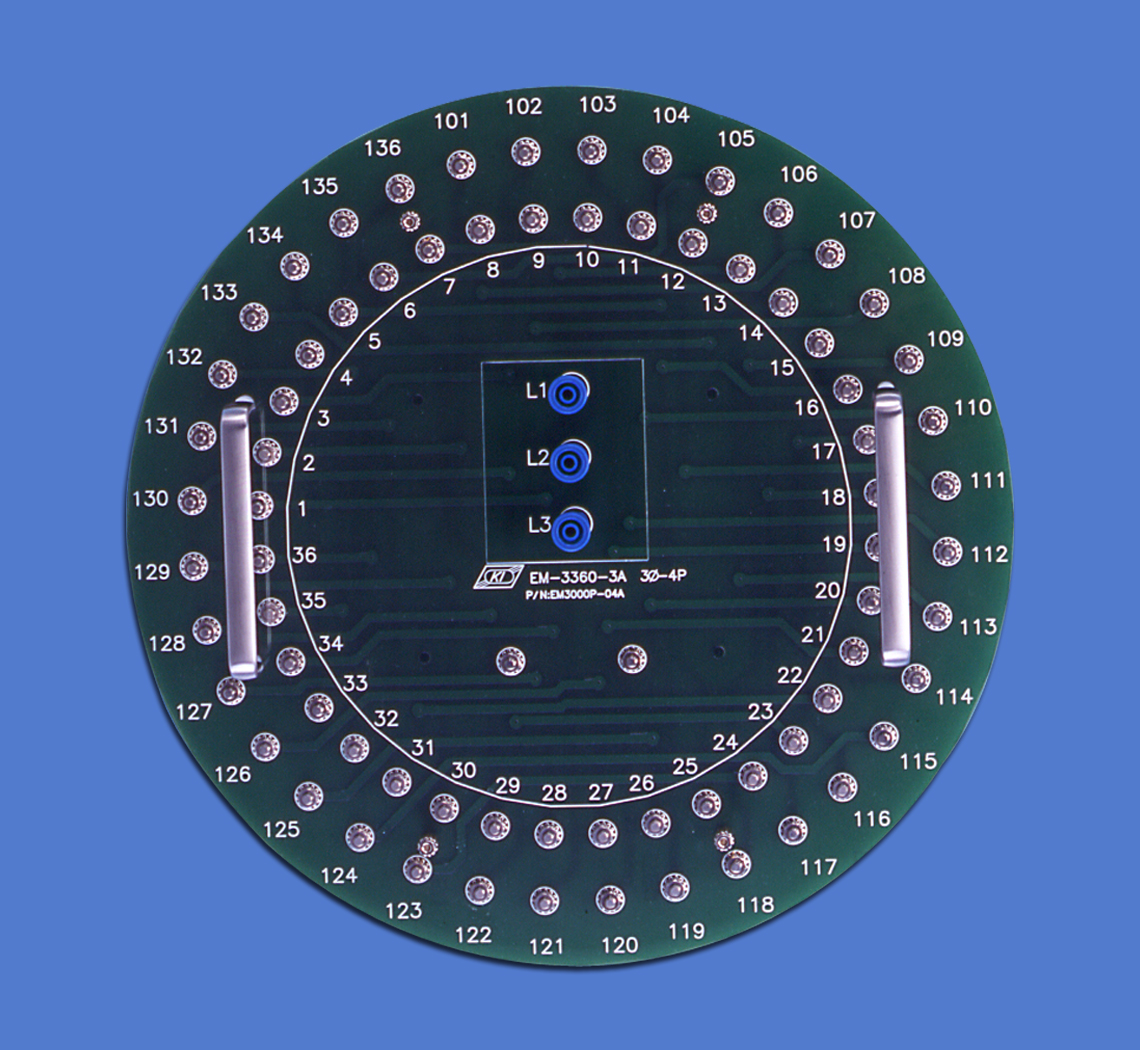

• Indüksiyon motor sarimi maksimum 12 kutuplu olabilir.

(2) AC Voltmetre: 0 ~ 600V

(3) AC Ampermetre: 0 ~ 6A

(4) Takometre: 0.1- 9999 rpm
