ITS-200 Serisi Internet TCP/IP Protokolü Eğitim Setleri ile hangi deneyleri yapabilirsiniz?
Ağ teknolojilerinin küresel kabulü ile birlikte network cihazlarındaki çeşitlilik ve mobil iletişimin büyük bir hızla artan gelişimi IPv4’leri etkiledi. Böylece gelecek jenerasyonun Internet Protokolünün (IPv6) gelişimini sağladı. Bunlara ek olarak IPv6 daha fazla adres alanı sağlamak adına sadece yönlendirme verimini ve ağ katmanlarının güvenliğini (dahili IPSec encryption mekanizması) artırmakla kalmadı aynı zamanda protokoller geliştirilirken adreslemeye yeni yollar ve daha gelişmiş QoS mekanizmalar da ekledi. ITS-200 serisinin tasarım amacı öğrencilerin IPv6 Teknik özelliklerinin çalışma prensiplerini ve protokolünü kapsamlı ve net bir şekilde anlayabilmesini sağlamaktır. Komple sisteme ITS-201(host:client) , ITS-202(host:server) ve ITS-203(router) dahildir. 3 cihazın bir araya gelmesi sayesinde deneyleri bir grup ya da tek cihaz olarak gerçekleştirebilirsiniz.
Ürün Tanıtım Videomuzu "Videolar" sekmesinden izleyebilirsiniz.

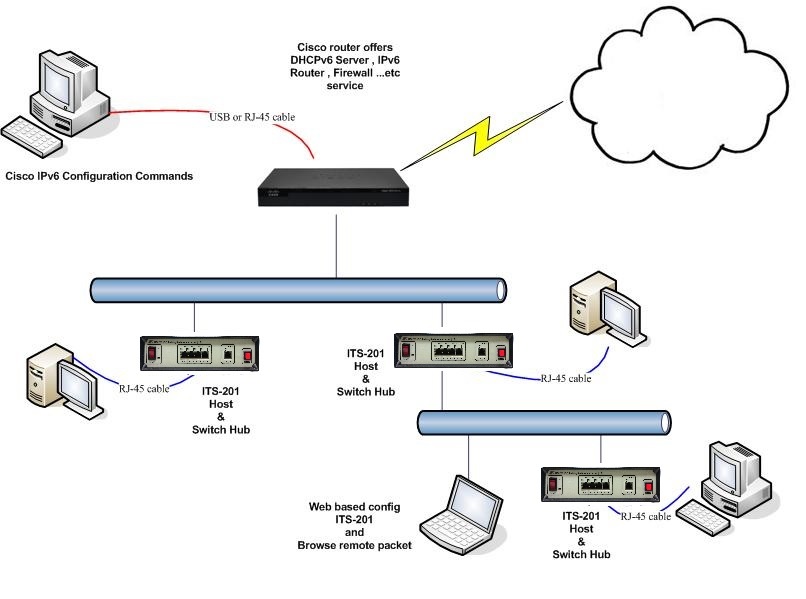

ITS 200 Serisi Platform
Paket A
Farklı protokollerde ağ paket akışlarının farklı davranışlarını elverişli şekilde gözlemleme için, ITS-201 farklı ağ topolojilerini konsol Ethernet portu ve 4-port switch hub aracılığı ile ayarlamanızı sağlar. ITS-201, IPv4 ve IPv6 Dual Stack protokollerini takip eder. Buna ilave olarak network paketlerinin konsol ve switch hub port’u üzerinden akışını yakalayabileceğiniz bir method yöntemi tasarladık. RPCAP (Remote Packet Capture) servisi uzak erişimli ağ paket taramasını aktif eder. Özel grafik arayüzü, IPv4 ve IPv6 ağ paketlerini göndermek üzere tasarlanmıştır. “Wireshark Network Analyzer” yazılımı, ağ paketlerini yakalama ve gözlemleme için kullanılır. Tüm deneyler IPv6 RFC standartlarına uygun olarak tasarlanmıştır. IPv6 network server(ağ sunucusu) ve router(yönlendirici) fonksiyonlarının tümünün mevcudiyeti Cisco 1905/K9 cihazının özellikle seçtiğiniz server, router, firewall veya benzerlerinden birisi gibi hizmet vermesini sağlar. IPv4 ve IPv6 dual stack protokolleri tarafından takip edilir. Gömülü IOS (işletim) sistemi IPv6 mekanizmasını çalıştırabileceğiniz kullanımı kolay bir platform sağlar.
Özellikler:
· IPv4 ve IPv6 Dual-Stack sistem
· Remote Packet Capture Service (RPCAP) (uzak erişimle paket yakalama hizmeti) desteği
· Browse edilen paketlerin kaybolmaması için TAB filtrelemesini kullanarak load-balancing ve port-bonding tamamlama
· GUI yazılımı IPv4 ve IPv6 paketlerini browse etmeyi ve göndermeyi sağlar.
· Ipv4 : ICMP,TCP,UDP
· Ipv6 : ICMPv6, DHCPv6,Upper layer paket formatı,Hop-by-Hop ile “Next Header”,Routing,Fragment, Destination…ve benzerlerini destekler.
· Konsol ve Port1~Port4 bağlantı portlarının tümü Auto-Negotiation destekler.
· OSI Model 2 ~ 7 arası katmanları kapsayan deneyler.
Özellikler
ITS-201
1. AC Güç Kaynağı:100V~240V AC, 47~63Hz
2. CPU: ARM11, 32-bit RISC @667MHz
3. Network Cihazı : (Auto-Negotiation)
(1) Konsol : 10/100 Mb Ethernet (802.3) 1 Port
(2) Port 1~4 : 4-port Switch Hub
4. Gömülü multi-tasking işletim sistemi
5. IPv4/IPv6 dual stack
6. Web browser üzerinden yönlendirme parametrelerini ayarlama
7. Özel grafiksel kullanıcı arayüzü (GUI)
(1) Çeşitli tipte IPv4 ve IPv6 başlıklarını sunarak kullanıcının bedelsiz olarak paket gönderilmesine ve güncellemesine izin verir.
(2) Windows 7 OS IPv6 komut listesini sunar.
(3) IPv6 deney listesini ve bağlantılı açıklamaları sunar.
8. Remote Packet Capture Service (RPCAP) (uzak erişimle paket yakalama hizmeti) desteği ve network paketlerini gözlemlemek için Wireshark yazılımı kullanımı.
Cisco Router:
(Standart : Cisco 1905/K9, Opsiyon : Cisco 1905-SEC/K9)
· AC Güç Kaynağı : 100V~240V AC, 47~63Hz
· Gömülü IP Güvenlik / Güvenlik Soket Katmanı (IPSec / SSL) VPN donanım hızlandırma
· Entegre Gigabit Ethernet portları : 10/100/1000 Mb Ethernet WAN-yönlendirilmiş portlar
· Entegre seri port (HWIC-1T) : Seri WAN bağlantısı için
· Yenilikçi evrensel seri veri yolu (USB) tabanlı konsol erişimi: mini-Tip B USB konsol port bağlantı yönetimlerini destekler.
· IPv4/IPv6 Dual Stack
· IPv6 Geçiş–Tünel Modu (Cisco 1905-SEC/K9)
· IPv6 Geçiş –Translatör Modu
· Protokoller : IPv4, IPv6, statik yönlendirmeler, Open Shortest Path First(açık ve en kısa ilk yol)
· (OSPF),Border Gateway Protokolü (BG) ve benzerleri….
· Encapsulations(Kapsülleme) : Ethernet, 802.1q VLAN, Point-to-Point Protocol (PPP), Point-to-Point Protocol over Ethernet (PPPoE) ve ATM.
· AkışKontrolü:QoS, Class-Based Weighted Fair Queuing (CBWFQ), Policy-Based Routing (PBR), Performance Routing (PfR) ve Network-Based Advanced Routing (NBAR)
Deneyler Listesi
Deney. 1 : ITS-201 kısa bilgilendirme
Ünite 1 : ITS-201 donanımı
Ünite 2 : ITS-201 yazılımı
Deney. 2 : Cisco 1905 router kısa bilgilendirme
Ünite 1 : Konfigürasyon
Ünite 2 : IPv6 Komut listesi
Deney. 3 : IPv6 Header
Ünite 1 : IPv4 paket gönderimi ve RPCAP mekanizması
Ünite 2 : IPv6 paket gönderimi ve IPv6 başlık gözlemleme
Deney. 4 : IPv6 Bir sonraki başlık (Extension Header)
Ünite 1 : Sonraki başlık Hop-by-Hop Opsiyonları Başlığıdır
Ünite 2 : Sonraki başlık Fragment Header
Ünite 3 : Sonraki başlık TCP Header (HTTP)
Ünite 4 : Sonraki başlık UDP Header (DNS)
Deney. 5 : IPv6 Adresleme
Ünite 1 : Stateful DHCPv6(Dibbler Server/Client)
Ünite 2 : Stateless DHCPv6(Dibbler Server/Client)
Ünite 3 : Windows komutları-ipconfig/release6
Ünite 4 : Windows komutları-ipconfig/ renew6
Deney. 6 : DHCPv6
Ünite 1 : Stateful DHCPv6(Cisco 1905)
Ünite 2 : Stateless DHCPv6(Cisco 1905)
Ünite 3 : Stateless Otomatik Konfigürasyon(Cisco 1905)
Deney. 7 : ICMPv6 – Hata Mesajları
Ünite 1 : Ulaşılması güç hedef
Ünite 2 : Paket çok büyük
Ünite 3 : Zaman Aşımı
Ünite 4 : Parametre Problemi
Deney. 8 : ICMPv6 – Bilgilendirme Mesajları
Ünite 1 : Ping IPv4 adresi ve ARP komutu
Ünite 2 : IPv6 link-lokal adres pingleme ve NetSH komutu
Ünite 3 : IPv6 global unicast adres pingleme
Deney. 9 : Komşu bulma (Neighbor Discovery)
Ünite 1 : Link-Katman Adres Çözünürlüğü
Ünite 2 : Adres çakışması tespiti
Ünite 3 : Router Bulma
Deney. 10 : IPv6 Transition
Ünite 1 : Dual Stack
Ünite 2 : Tünel (6 - 4, Cisco 1905-SEC/K9 opsiyonunda gereklidir)
Ünite 3 : Translatör (NAT-PT)
Deney. 11 : IPv6 Gateway ve Route
Ünite 1 : IPv4 Gateway
Ünite 2 : IPv6 Gateway
Ünite 3 : Statik Yönlendirme
Ürün Kombinasyon Paketi A :
1. ITS-201 3 adet
2. Cisco 1905/K9 1 adet
Sistem Gereksinimleri:
1. Pentium IV veya üzeri CPU ile PC
2. Windows 7 Service Pack 1 veya üzeri versiyon
Aksesuarlar :
1. Deney Kılavuzu : 3 adet
2. Setup CD: 3 adet
3. RJ-45 Kablo 1M : 15 adet
Paket B
Özellikler
· ITS-202 (host : server),internet servisi ve web tabanlı GUI arayüzü serisi tarafından dizayn edilmiş ITS-200 serisinden biri.
· ITS-202 , 2 tip server gibi tanımlanabilir :
A tipi IPv6 DHCP、IPv6 DNS ve IPv6 web servislerini sağlar.
B tipi IPv6 FTP , IPv6 SMTP , IPv6 POP ve IPv6 web servislerini sağlar.
· Cross-platform tasarım sağlayabilmek için ITS-202, Microsoft Internet Explorer, Mozilla Firefox, Google Chrome ve diğer tarayıcılar üzerinden ayarlanabilir.
Teknik Özellikler
ITS-202
1. AC Güç Kaynağı:100V~240V AC, 47~63Hz
2. CPU: ARM11, 32-bit RISC @667MHz
3. Network arayüzü : 10/100 Mb Ethernet(802.3) 1 port (Auto-Negotiation)
4. Gömülü multi-tasking işletim sistemi
5. IPv4/IPv6 dual stack
6. Web browser üzerinden yönlendirme parametrelerini ayarlama
Ürün Kombinasyon Paketi B :
1. ITS-202 1 adet
Sistem Gereksinimleri:
1. Pentium IV veya üzeri CPU ile PC
2. Windows 7 Service Pack 1 veya üzeri versiyon
Aksesuarlar :
1. Deney Kılavuzu : 1 adet
2. RJ-45 kablo 1M : 1 adet
Paket C
Özellikler
ITS-203(router) ,ITS-200 serisinden biri ağ topoloji serisi ve kullanışlı GUI yazılımı tarafından tasarlanmıştır. Statik ve dinamik yönlendirme protokollerini destekler. ITS-203’ün dinamik yönlendirme protokolü RIPng (Routing Information Protocol next generation) VEOSPFv3 (Open Shortest Path First for IPv6) destekler. Her ikisi de Interior Gateway Protokoldür(IGP).
Deneyler Listesi
Deney. 1 : IPv6 HTTP Paket gözlemleme
Deney. 2 : IPv6 DHCP Paket gözlemleme
Ünite 1 : Stateful DHCPv6
Ünite 2 : Stateless DHCPv6
Deney. 3 : IPv6 DNS Paketi gözlemleme
Ünite 1 : AAAA kaydı
Ünite 2 : PTR kaydı
Deney. 4 : IPv6 FTP Paketi gözlemleme
Ünite 1 : Yükleme
Ünite 2 : İndirme
Deney. 5 : IPv6 Mail Paketi gözlemleme
Ünite 1 : SMTP
Ünite 2 : POP3
Teknik Özellikler
ITS-203
1. AC Güç Kaynağı:100V~240V AC, 47~63Hz
2. CPU: ARM11, 32-bit RISC @667MHz
3. Network arayüzü : 10/100 Mb Ethernet(802.3) 3 ports (Auto-Negotiation)
4. Gömülü multi-tasking işletim sistemi
5. IPv4/IPv6 dual stack
6. GUI veya Web browser üzerinden yönlendirme parametrelerini ayarlama
7. Özel grafik kullanıcı arayüzü(GUI): IPv6 yönlendirmeli deney bilgisi sunar
Deneyler Listesi
Deney.1 : Bağlanılan rota/yön
Deney.2 : Rota girişlerini tanımlama
Deney.3 : Tekrarlanan Statik Yönlendirmeler
Deney.4 : Standart Yönlendirme (Default Route)
Deney.5 : Trafik elemesini yapılandırma
Deney.6 : Statik Yönlendirme yayılımı
Deney.7 : Yönlendirici bildirimi (Router Advertisement)
Deney.8 : Yönlendirme Tablosu
Deney.9 : Bellman-Ford Algorithm
Deney.10 : RIPng limitleri
Deney.11 : RIPng Yakınsama zamanı
Deney.12 : RIPng rota pozisyonlandırma
Deney.13 : RIPng paketi işleme
Deney.14 : OSPF3 bölge kademesi
Deney.15 : Non-Backbone Area ve OSPFv3 Virtual-Link
Deney.16 : OSPFv3 harici yönlendirme
Deney.17 : OSPFv3 içindeki DR/BDR Election ve Fast Convergence
Deney.18 : Router-LSA ve Network-LSA
Deney.19 : Inter-Area-Prefix-LSA
Deney.20 : Inter-Area-Router-LSA / AS-External-LSA / Link-LSA / Intra-Area-Prefix-LSA
Ürün Kombinasyon Paketi C :
1. ITS-203 3 adet
2. ITS-201 1 adet(Option)
Sistem Gereksinimleri:
1. Pentium IV veya üzeri CPU ile PC
2. Windows 7 Service Pack 1 veya üzeri versiyon
Aksesuarlar :
1. Deney Kılavuzu : 3 adet
2. Setup CD : 3 adet
3. RJ-45 cable 1M : 9 adet
Paket D
Ürün Kombinasyon Paketi D :
ITS-201 : 3 adet
ITS-202 : 2 adet
ITS-203 : 3 adet
Cisco 1905/K9: 1 adet
Teknik Özellikler
ITS-201
1. AC Güç Kaynağı:100V~240V AC, 47~63Hz
2. Network cihazı : (Auto-Negotiation)
(1) Konsol : 10/100 Mb Ethernet (802.3) 1 Port
(2) Port 1~4 : 4-port Switch Hub
3. Gömülü multi-tasking işletim sistemi
4. IPv4/IPv6 protokol stack
5. Remote Packet Capture servisini aktif etme (RPCAP) ve network paketlerini gözlemlemek için Wireshark yazılımı.
6. GUI veya Web browser üzerinden yönlendirme parametrelerini ayarlama
ITS-202
1. AC Güç Kaynağı:100V~240V AC, 47~63Hz
2. Network arayüzü : 10/100 Mb Ethernet(802.3) 1 port (Auto-Negotiation)
3. Gömülü multi-tasking işletim sistemi
4. IPv4/IPv6 dual stack
5. Web browser üzerinden yönlendirme parametrelerini ayarlama
ITS-203
1. AC Güç Kaynağı:100V~240V AC, 47~63Hz
2. Network arayüzü : 10/100 Mb Ethernet(802.3) 3 ports (Auto-Negotiation)
3. Gömülü multi-tasking işletim sistemi
4. IPv4/IPv6 dual stack
5. GUI veya Web browser üzerinden yönlendirme parametrelerini ayarlama
Cisco-1905/K9
1. AC Güç Kaynağı:100V~240V AC, 47~63Hz
2. Gömülü IP Güvenlik / Güvenlik Soket Katmanı (IPSec / SSL) VPN donanım hızlandırma
3. Entegre Gigabit Ethernet portları : 10/100/1000 Gigabit Ethernet WAN-yönlendirilmiş portlar
4. IPv4/IPv6 Dual Stack
5. IPv6 Geçiş–Tünel Modu
6. IPv6 Geçiş –Translator Modu
7. Protokoller:IPv4, IPv6, statik rotalar, Open Shortest
İlk yol- Path First (OSPF), Border Gateway Protokolü (BGP)…vs.
Deneyler Listesi
ITS-201 * 3 + Cisco 1905/K9 :
Deney.1 : ITS-201 Ürününe genel bakış
Deney.2 : Cisco 1905 router genel bilgi
Deney.3 : IPv6 Header
Deney.4 : IPv6 Extension Header
Deney.5 : IPv6 Adresleme
Deney.6 : DHCPv6
Deney.7 : ICMPv6 – Hata Mesajları
Deney.8 : ICMPv6 – Bilgilendirme mesajları
Deney.9 : Komşu bulma (Neighbor Discovery)
Deney.10 : IPv6 Geçişi
Deney.11 : IPv6 Gateway ve Rota-Yön (Route)
ITS-202 * 1 :
Deney.1 : IPv6 HTTP Paketi gözlemleme
Deney.2 : IPv6 DHCP Paketi gözlemleme
Deney.3 : IPv6 DNS Paketi gözlemleme
Deney.4 : IPv6 FTP Paketi gözlemleme
Deney.5 : IPv6 Mail Paketi gözlemleme
ITS-203 * 3 :
Deney.1 : Bağlanılan rota/yön
Deney.2 : Rota girişlerini tanımlama
Deney.3 : Tekrarlanan Statik Yönlendirmeler
Deney.4 : Standart Yönlendirme (Default Route)
Deney.5 : Trafik elemesini yapılandırma
Deney.6 : Statik Yönlendirme yayılımı
Deney.7 : Yönlendirici bildirimi (Router Advertisement)
Deney.8 : Yönlendirme Tablosu
Deney.9 : Bellman-Ford Algorithm
Deney.10 : RIPng limitleri
Deney.11 : RIPng Yakınsama zamanı
Deney.12 : RIPng rota pozisyonlandırma
Deney.13 : RIPng paketi işleme
Deney.14 : OSPF3 bölge kademesi
Deney.15 : Non-Backbone Area ve OSPFv3 Virtual-Link
Deney.16 : OSPFv3 harici yönlendirme
Deney.17 : OSPFv3 içindeki DR/BDR Election ve Fast Convergence
Deney.18 : Router-LSA ve Network-LSA
Deney.19 : Inter-Area-Prefix-LSA
Deney.20 : Inter-Area-Router-LSA / AS-External-LSA / Link-LSA / Intra-Area-Prefix-LSA
ITS-201 x 3 + ITS-202 x 2 + ITS-203 x 3 +Cisco1905/K9:
Deney.1 : Ağ Topolojisi
Deney.2 : Domain ve IP Address
Deney.3 : Statik Yönlendirme Kuralı
Deney.4 : Remote Capture HTTP Paketlerini gözlemleme
Deney.5 : IPv6 DNS Servis gözlemleme
Deney.6 : Stateful DHCPv6 , Stateless DHCPv6 ,SLAAC gözlemleme
Deney.7 : FTP indirme ve yükleme paketlerini gözlemleme
Deney.8 : IPv6 SMTP ve POPServis gözlemleme
Deney.9 : IPv6 Dinamik Yönlendirme Protokolü – RIPng gözlemleme
Deney.10 : IPv6 Dinamik Yönlendirme Protokolü – OSPFv3 gözlemleme
Sistem Gereksinimleri:
1. Pentium IV veya üzeri CPU ile PC
2. Windows 7 Service Pack 1 veya üzeri versiyon
Aksesuarlar :
1. ITS-201 Deney Kılavuzu : 3 adet
2. ITS-202 Deney Kılavuzu : 2 adet
3. ITS-203 Deney Kılavuzu : 3 adet
4. Entegre Deney Kılavuzu : 3 adet
5. ITS-201 Setup CD : 3 adet
6. ITS-203 Setup CD : 3 adet
7. RJ-45 kablosu : 26 adet

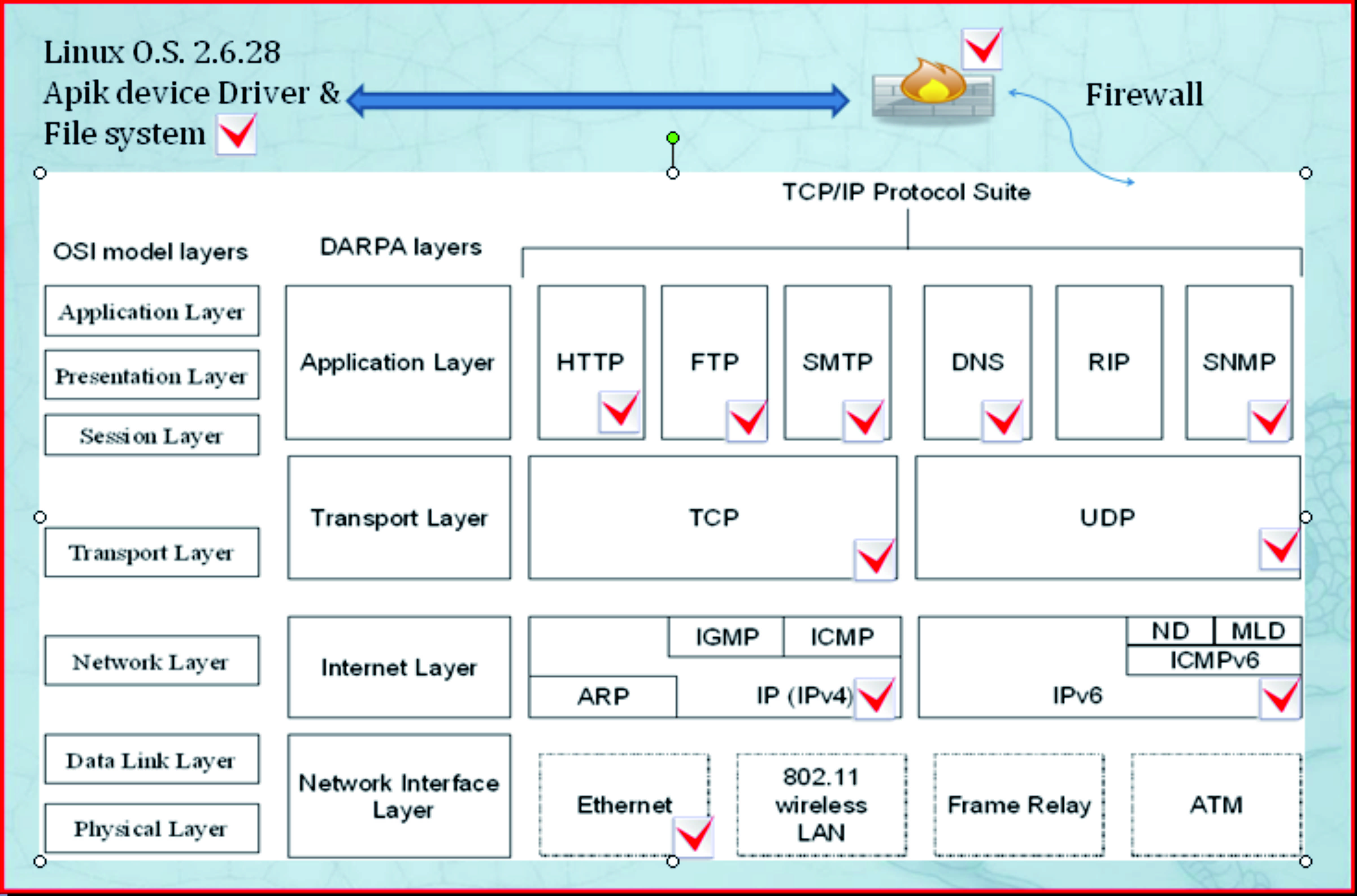

ITS 200 Serisi Özellikleri-1

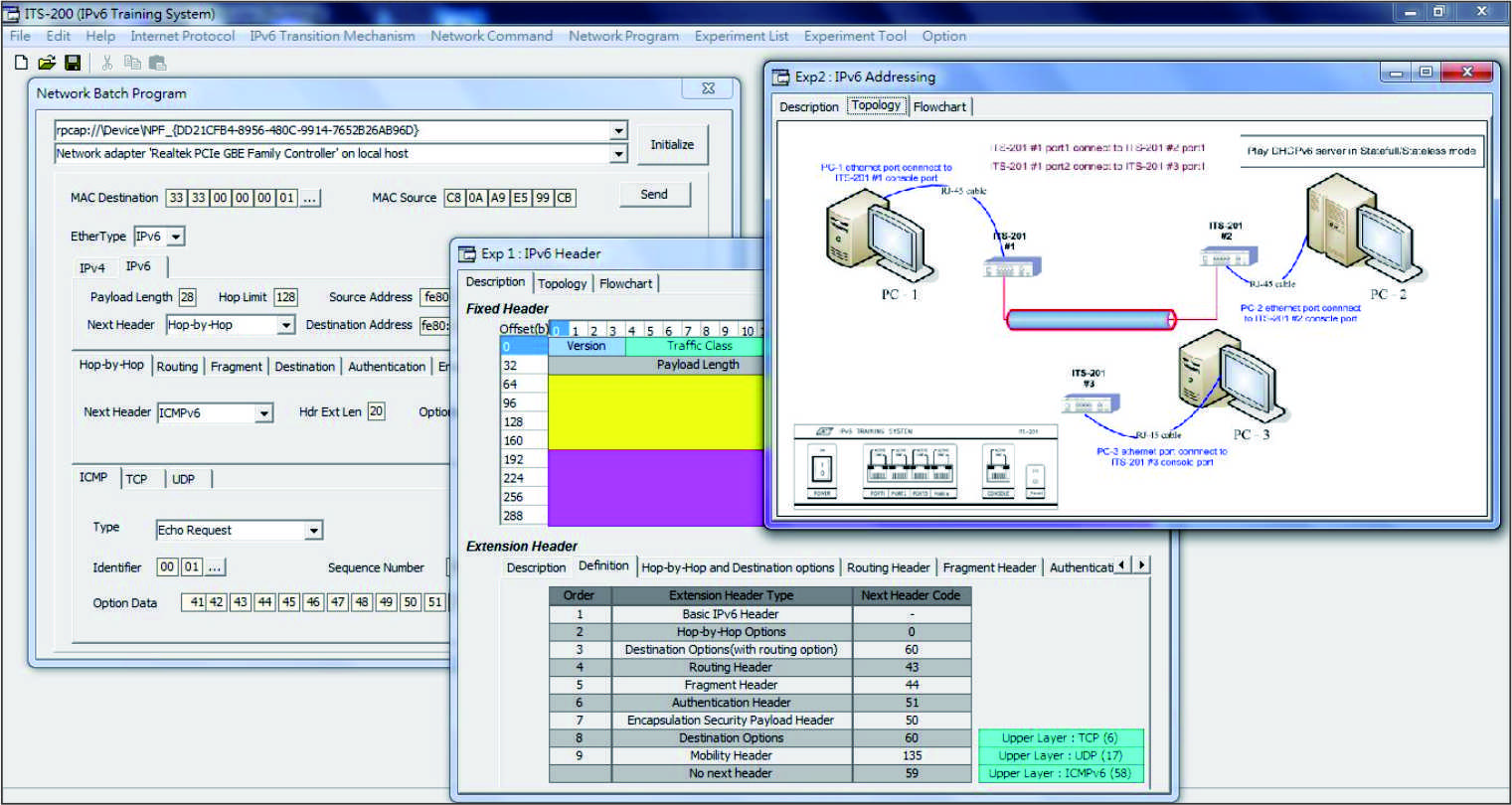

ITS 200 Serisi Özellikleri-2

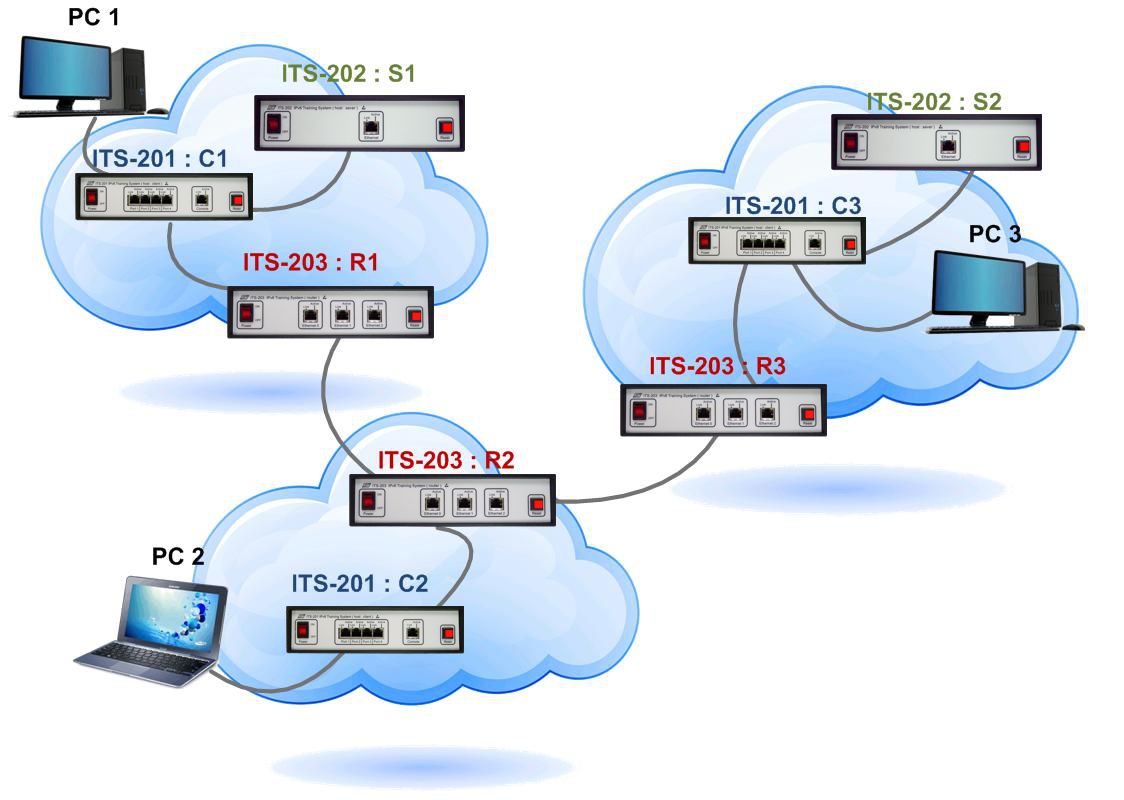

ITS 200 Serisi Topoloji-Bağlantı Yöntemleri
Doküman İsmi | Tarih | İndirme | Boyut | İndir |
---|---|---|---|---|
K&H ITS-200 Serisi Teknik Ozellikler | 22/05/2015 09:34:42 | 819 | 842,92 KB | İndir |
