Ürün Adı
K&H KL-200 - Lineer Devre Laboratuvarı(2)-Elektrik Devre Laboratuvarı
Ürün Kodu
K&H KL-200
Garanti Süresi
12 Ay

CE Belgesine sahip KL-200 Lineer Devre Laboratuvarı (2)-Elektronik Devre Laboratuvarı elektronik ile ilgili temel kavramları öğrenciye kavratabilmeye yönelik olarak dizayn edilmiştir. Elektronik devre deneylerinde gerekli olan güç kaynağı, fonksiyon jeneratörü, analog ve dijital metreler ana modülün üzerine monte edilmiştir. Deney seti ile birlikte geniş deney içeriğine sahip toplam 17 adet deney modülü vardır. Ana modül üzerinde gerektiğinde çıkartılabilir özellikte 1680 bağlantı noktalı breadboard da bulunmalıdır. Set bu yapısı ile hem zaman hem de maliyetten tasarruf sağlayan bir yapıya sahiptir.




Sete ait ana modül(KL-21001) aşağıdaki özelliklere sahip olmalıdır



DC Güç Kaynağı



Sabit Güç kaynağı

Voltaj Aralığı:+/-5 V,+/- 12 V

Maksimum Çıkış Akımı :0.3 A

Çift DC Güç Kaynağı

Voltaj Aralığı: +/- 3Volt ~ +/- 18 V sürekli ayarlanabilir

Maksimum Çıkış Akımı :1 A



AC Güç Kaynağı

Voltaj Aralığı : 9V-0V-9V

Maksimum Akım Çıkışı : 500 m A

Çıkış korumalı olmalıdır.



Sinyal Jeneratörü

Çıkış dalga formu: Sinüs, Kare ve Üçgen

Çıkış frekansı: 10Hz~ 100 k Hz ,4 set edilebilir

Hassasiyet: +/- 5% full skala

Çıkış Empedansı:50 OHM

Çıkış Voltajı: ³18 volt p-p (açık loop) ; ³ 9 V p-p (50 OHM yük altında)



3 ½ Dijit Dijital Multimetre

DC Voltaj Aralığı: 2 V; 200V

DC Voltaj Hassasiyeti: +/-0.3 % okunan değerin + 1 dijit

DC Akım Aralığı: 200 m A , 2000 m A

DC Akım Hassasiyeti: +/- 0.5 % okunan değerin + 1 dijit



Analog Metre

AC Akım :0 ~100 m A ~ 1 A

AC Voltaj:0 ~ 15 V

DC Akım:0 ~ 100m A ~ 1 A

DC Voltaj:0~ 20 V



Hoparlör: Bir adet 8 W, 0.25 W hoparlör



Ayarlanabilir Dirençler

  • 1 KW ,3 Terminalli (A,B,C) 0.25 W ayarlanabilir rezistör
  • 10 KW 3 Terminalli (A,B,C) 0.25 W ayarlanabilir rezistör
  • 100 KW 3 Terminalli (A,B,C) 0.25 W ayarlanabilir rezistör
  • 1 MW,3 Terminalli (A,B,C) 0.25 W ayarlanabilir rezistör



Breadboard : 1680 bağlantı noktalı breadboard

Aksesuarlar:

Bağlantı kabloları :2 mm-2mm, 300mmL, 25 adet

Bağlantı fişleri :2mm, 10mm 10 adet

Türkçe ve İngilizce kapsamlı deney kılavuzu ve eğitici el kitabı

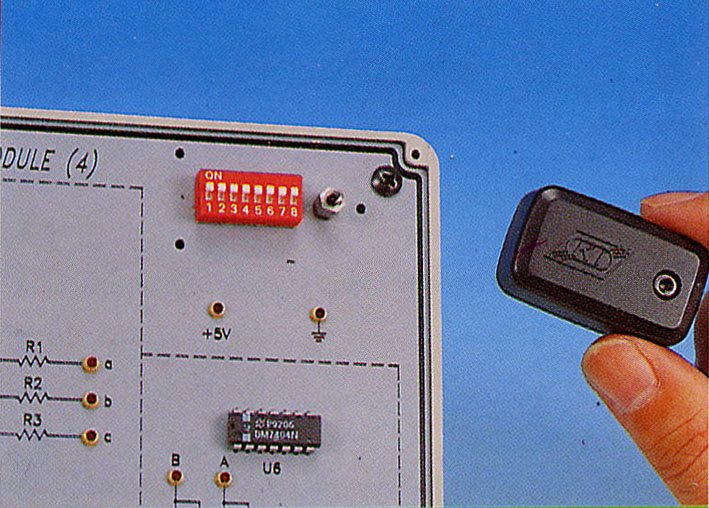

Anahtar :1 adet



Cihaz ile birlikte aşağıdaki deney modülleri verilmektedir. Bu deney setleri ile birlikte en az 100 deney yapılabilmektedir.

1. Diyot Karakteristikleri ve Diyotlarla Yapılan Kırpıcı Tutucu Devreleri Modülü(KL-23001)

Silikon Diyot

Germanyum Diyot

Zener Diyot

LED Diyot

Optik Diyot

Kırpıcı Devreleri

Tutucu Devreleri

2. Doğrultucu,Diferansiyel İntegral Transistör Devreler Modülü(KL-23002)

Yarım Dalga Doğrultucu Devreler

Tam Dalga Doğrultucu Devreler

Köprü Doğrultucu Devreler

Dual Besleme Doğrultucu Devreler

Gerilim Çoğaltıcı Doğrultucu Devreler

RC Direk Akım Yükleme/Boşaltma Devreleri

Kare Dalga Girişli Fark Devreleri

Sinüs Dalga Girişli Fark Devreleri

Kare Dalga Girişli İntegral Devreleri

Sinüs Dalga Girişli İntegral Devreleri

RL Devreleri

PNP Transistör

NPN Transistör

3. Transistor Yükselteç Devreleri Modülü(KL-23003)

Emiteri Ortak Transistör Yükselteç Devreleri

Beyzi Ortak Transistör Yükselteç Devreleri

Kollektörü Ortak Transistör Yükselteç Devreleri

Anahtarlama Tipinde Transistör Devreleri

4. Alan Etkili Transistor (FET) Devreleri Modülü(KL-23004)

Darlington Devreleri

JFET

MOSFET

JFET Ortak Kaynaklı Yükselteç Devreleri: Self Bias

JFET Ortak Kaynaklı Yükselteç Devreleri: Divide Bias

JFET Ortak Kanallı Yükselteç Devreleri: Self Bias

JFET Ortak Kaynaklı Yükselteç Devreleri: Divide Bias

MOSFET Yükselteç Devreleri: Biased(1)

MOSFET Yükselteç Devreleri: Biased(2)

5. Çok Katlı Yükselteç Devreleri Modülü(KL-23005)

RC Kuplör Yükselteç Devreleri

Direk Kuplör Yükselteç Devreleri

Transformatör Kuplör Yükselteç Devreleri

Push-Pull Yükselteç Devreleri

6. OTL Yükselteç Devreleri Modülü(KL-23006)

OTL Yükselteç Devreleri

IC Yükselteç Devreleri

7. OCL(Negatif Geribeslemeli Transistör) Yükselteç Devreleri Modülü(KL-23007)

OCL Yükselteç Devreleri

Seri Gerilim Negatif Geri Besleme Devreleri

Parelel Gerilim Negatif Geri Besleme Devreleri

Seri Akım Negatif Geri Besleme Devreleri

Parelel Akım Negatif Geri Besleme Devreleri

8. Osilatör Devreleri Modülü-1(KL-23008)

RC Faz Kaydırmalı Osilatör Devreleri

Wien Bridge Osilatör Devreleri

Hartley Osilatör Devreleri

Astable Osilatör Devreleri

9. Osilatör Devreleri Modülü-2(KL-23009)

Colpitts Osilatör Devreleri

Kristal Osilatör Devreleri

Tek Kararlı Osilatör Devreleri

Çift Kararlı Osilatör Devreleri

Kesikli Osilatör Devreleri

10. Gerilim Regülatör Devreleri Modülü(KL-23010)

Schmitt Osilatör Devreleri

Sawtooth Osilatör Devreleri

Zener Diyotlu Regüle Gerilim Devreleri

Zener Diyot/Transistörlü Regüle Gerilim Devreleri

Ayarlı Regüle Gerilim Devreleri

11. Gerilim Regülatör &Genlik Modülasyon (AM) Devreleri Modülü(KL-23011)

Akım Limit Regüle Gerilim Devreleri

IC li Regüle Gerilim Devreleri

Sabit Akım Devreleri

AM Devreleri

AM Tarama Devreleri

12. Frekans Modülasyon (FM)&OPAMP Yükselteç Devreleri Modülü(KL-23012)

FM Devreleri

Amplitüd Demodülasyon Devreleri

Tranistör Fark Yükseltgeç Devreleri

Giriş Empedans Ölçümleri

Çıkış Empedans Ölçümleri

Bant Genişliği Ölçümleri

Slew Rate Ölçümü

Offset Gerilim Ölçümü(1)

Offset Gerilim Ölçümü(2)

13. OPAMP Yükselteç Devreleri Modülü-1(KL-23013)

Inverse Yükselteç

Non- Inverse Yükselteç

Voltage Follower Devresi

Fark Yükselteç

Toplam Yükselteç(Toplayıcı)

Kırpıcı Devre

Sabit Gerilim Devresi

Fark Devresi

Integral Devresi

14. OPAMP Yükselteç Devreleri Modülü-1(KL-23014)

Logaritmik Yükselteç Devresi

Eksponansiyel Yükselteç Devresi

Pik Değer Tarama Devresi

Hassas Kırpıcı Devresi

Gerilim Ayarlama Devresi

Örnek/Tutucu Devresi

15. OPAMP Yükselteç Devreleri Modülü-1(KL-23015)

Instrument Yükselteç Devresi

Yüksek Geçiren Yükselteç Devresi

Yüksek Geçiren Yükselteç Devresi

Alçak Geçiren Yükselteç Devresi

Band Pass Yükselteç Devresi

16. OPAMP Yükselteç Devreleri Modülü-1(KL-23016)

RIAA Yükselteç Devresi

Ton Kontrol Devresi

Tekli Besleme Inverse Yükselteç Devresi

Komparatör

Schmitt Tetikleme

Window type Komparatör

17. OPAMP Yükselteç Devreleri Modülü-1(KL-23017)

Tek kararlı Multivibratör

Astable Multivibratör

Sinüs Dalga(RC,Wien) Osilatör Devresi

Doküman İsmi Tarih İndirme Boyut İndir
Deney kilavuzu 1 icindekiler 27/08/2010 17:22:50 825 95,22 KB NETES İndir
Deney kilavuzu 2 icindekiler 27/08/2010 17:23:12 821 101,17 KB NETES İndir
Egitimci el kitabi 27/08/2010 17:24:10 3749 2,4 MB NETES İndir
Sunum dosyasi 27/08/2010 17:26:45 808 6,55 MB NETES İndir
KL-200; KL200; KL/200; KL 200
