Langer ICR HH150-6 Set Yakın Alan Mikroprobu 2,5 MHz - 6 GHz
Yakın alan mikroprobu, manyetik yakın alanların yüksek çözünürlüklü ölçümü için tasarlanmıştır. ICR H probu ile aşağıdaki ölçümler yapılabilir:
ICR RF prob başlığındaki ölçüm bobini ölçüm yüzeyine yatay olarak hizalanmıştır.
Prob muhafazasına bir ön amplifikatör entegre edilmiştir ve Bias-Tee ile çalıştırılır.
ICR yakın alan probları teslim edilmeden önce kalite kontrolünden geçer. Farklı referans kurulum ölçümleri yapılır ve ortaya çıkan düzeltme çizgileri oluşturulur. İki farklı düzeltme çizgisi belirlenir - standart bir düzeltme çizgisi ve bir H-alan düzeltme çizgisi.
Dikkat: Yapısı nedeniyle ICR probu darbeye karşı hassastır ve taşıma ve kullanım için koruyucu bir kapakla birlikte gelir.
Langer ICR HH150-6 Set Yakın Alan Mikroprobu 2,5 MHz - 6 GHz
Frekans aralığı | 2.5 MHz ... 6 GHz |
Çözünürlük | 100 µm |
İç çap | 150 µm |
Frekans tepkisi | |

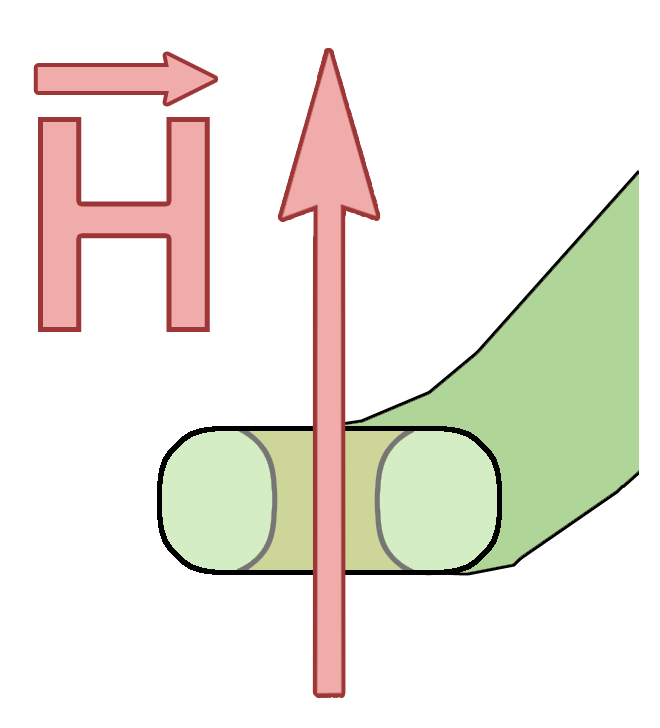

Ölçüm prensipleri | |
Tasarım, görünüm 1 | |

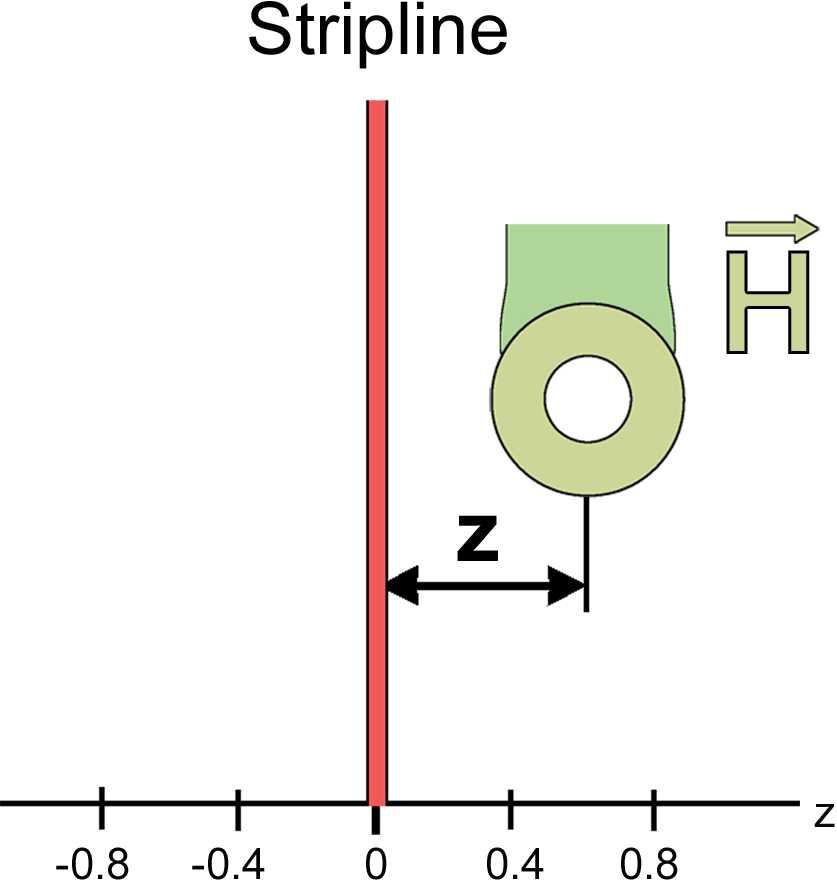

Tasarım, görünüm 2 | |

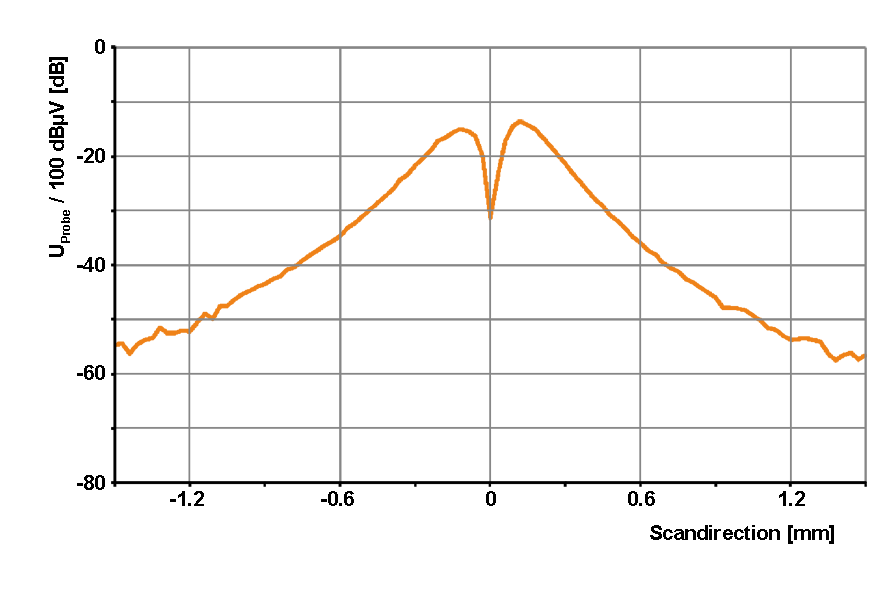

Enine profil |
Langer ICR HH150-6 Set Yakın Alan Mikroprobu 2,5 MHz - 6 GHz
ICR HH150-6, Yakın Alan Mikroprobu 2,5 MHz-6 GHz |
BT 706, Langer probları için Bias Tee |
SMA-SMA RA, Cable SMA-SMA, right angle |
ICR-C, ICR Sertifikası |
ICR Corr, Correction Curves ICR / USB |
NT FRI EU, Power Supply Unit |
ICR case1, System Case |
Doküman İsmi | Tarih | İndirme | Boyut | İndir |
---|---|---|---|---|
Overview Description Dimensions of ICR probes | 08/11/2024 14:21:21 | 34 | 1,11 MB | İndir |
Langer ICR HH150-6 Set, Yakın Alan Mikroprobu | 08/11/2024 14:47:46 | 30 | 707,75 KB | İndir |
