Langer ICR HV500-6 Set Yakın Alan Mikroprobu 2 MHz - 6 GHz
Yakın alan mikroprobu, manyetik yakın alanların yüksek çözünürlüklü ölçümü için tasarlanmıştır. ICR H probu ile aşağıdaki ölçümler yapılabilir:
ICR RF prob başlığındaki ölçüm bobini, ölçüm yüzeyine dikey olarak hizalanmıştır.
Prob muhafazasına bir ön amplifikatör entegre edilmiştir ve Bias-Tee ile çalıştırılır.
ICR yakın alan probları teslim edilmeden önce bir kalite kontrolünden geçer. Farklı referans kurulum ölçümleri gerçekleştirilir ve ortaya çıkan düzeltme çizgileri oluşturulur. Üç farklı düzeltme çizgisi belirlenir: standartlaştırılmış bir düzeltme çizgisi, bir H-alan düzeltme çizgisi ve bir akım düzeltme çizgisi.
Dikkat: ICR probu yapısı gereği darbeye karşı hassastır ve taşıma ve kullanım için koruyucu bir kapakla birlikte gelir.
Langer ICR HV500-6 Set Yakın Alan Mikroprobu 2 MHz - 6 GHz
Frekans aralığı | 2 MHz ... 6 GHz |
Çözünürlük | 300 µm |
İç çap | 500 µm |

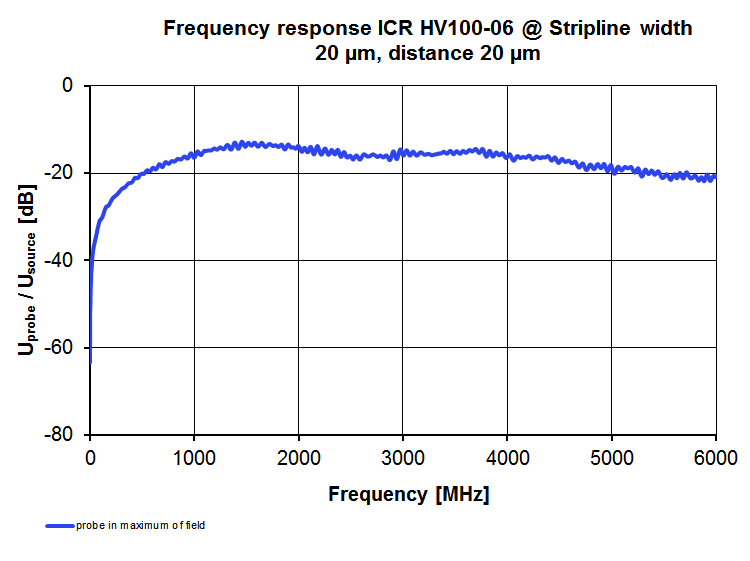

Frekans tepkisi | |

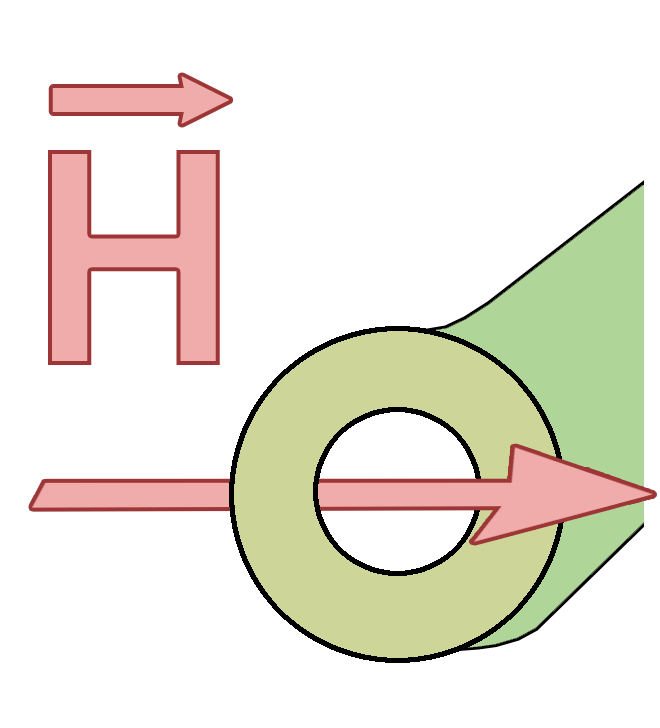

Ölçüm prensipleri | |

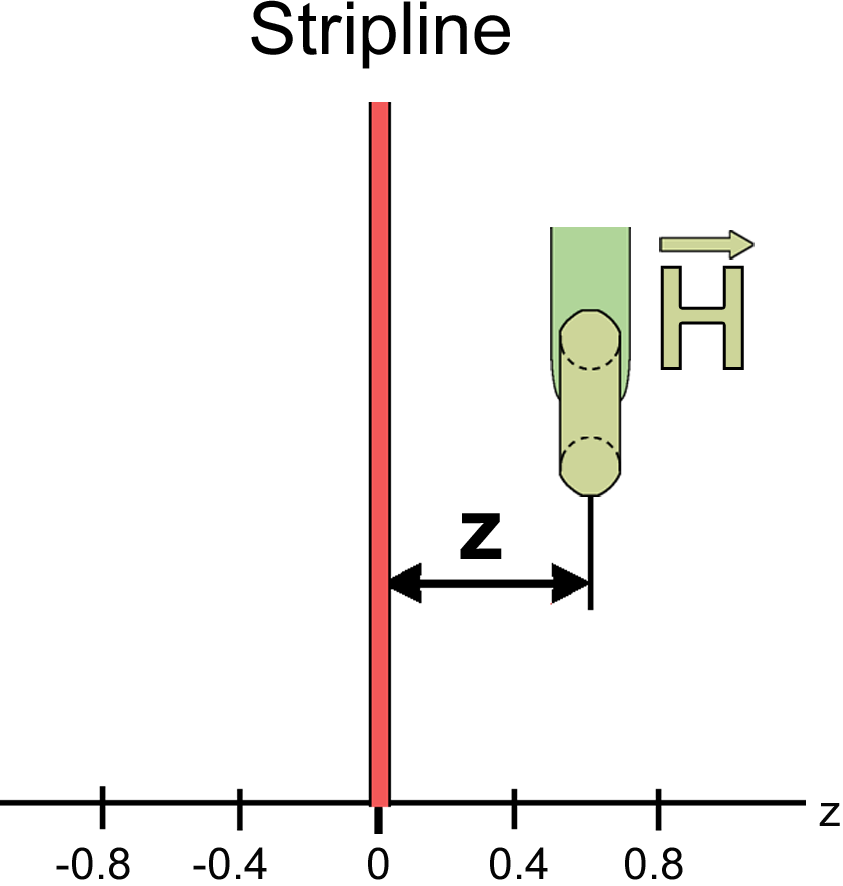

Tasarım, görünüm 1 | |
Tasarım, görünüm 2 | |

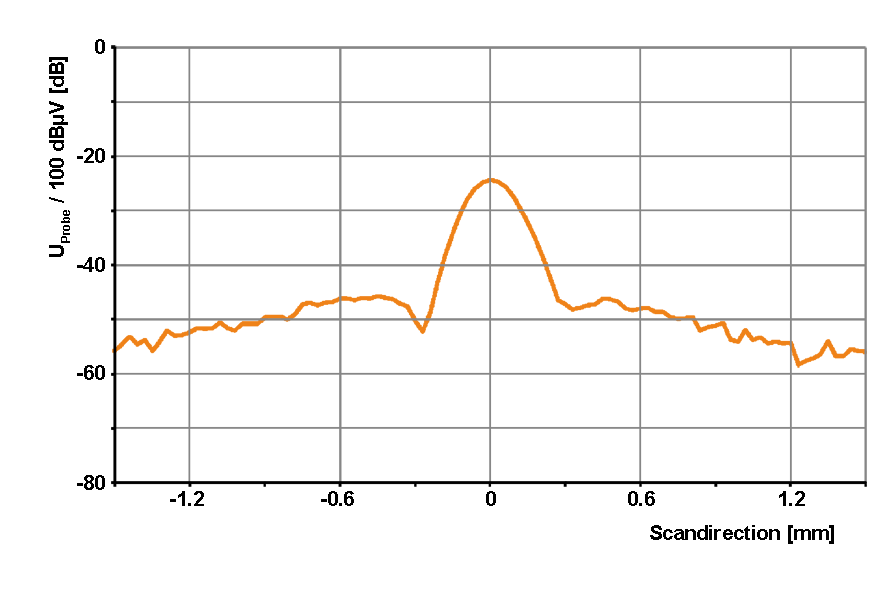

Enine profil |
Langer ICR HV500-6 Set Yakın Alan Mikroprobu 2 MHz - 6 GHz
ICR HV500-6, Yakın Alan Mikroprobu 2 MHz ile 6 GHz |
BT 706, Langer probları için Bias Tee |
SMA-SMA RA, Cable SMA-SMA, right angle |
ICR-C, ICR Sertifikası |
ICR Corr, Correction Curves ICR / USB |
NT FRI EU, Power Supply Unit |
ICR case1, System Case |
