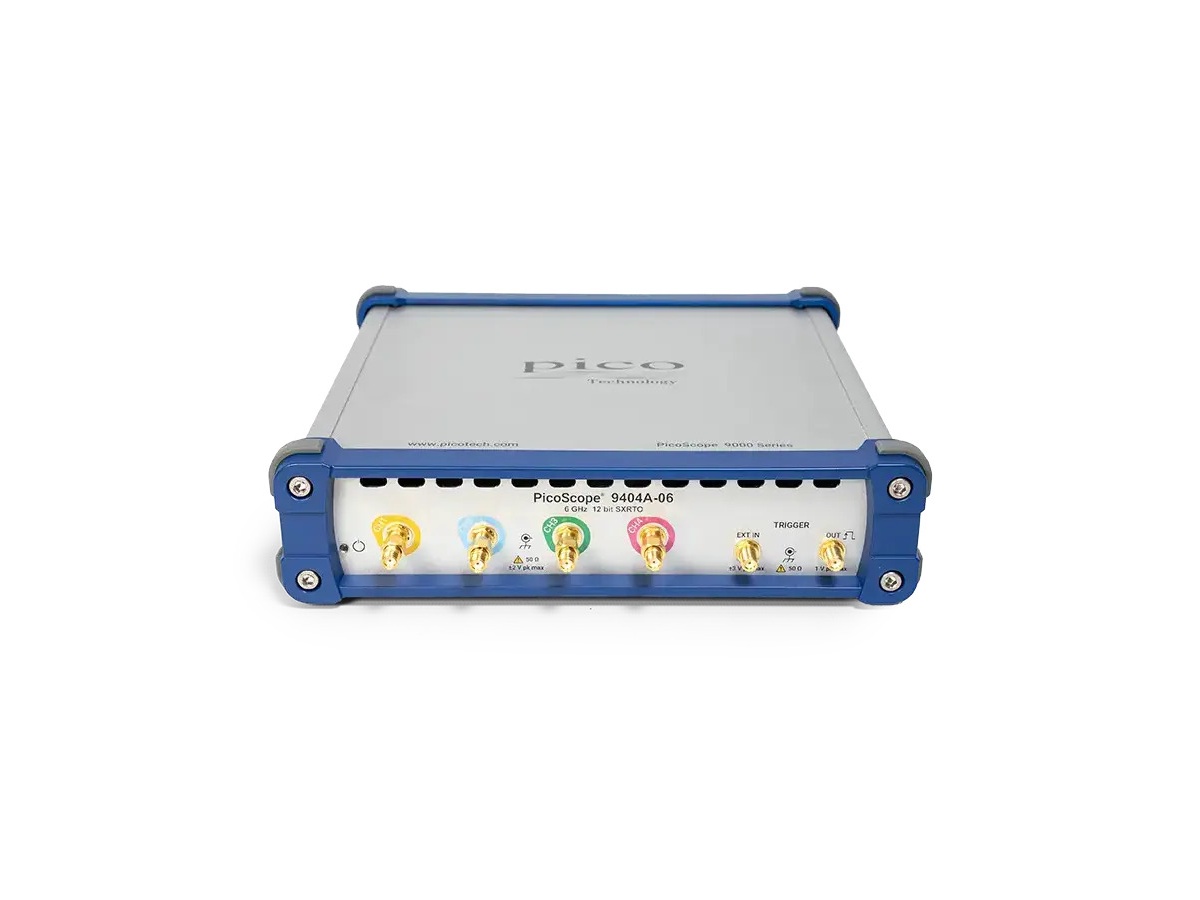

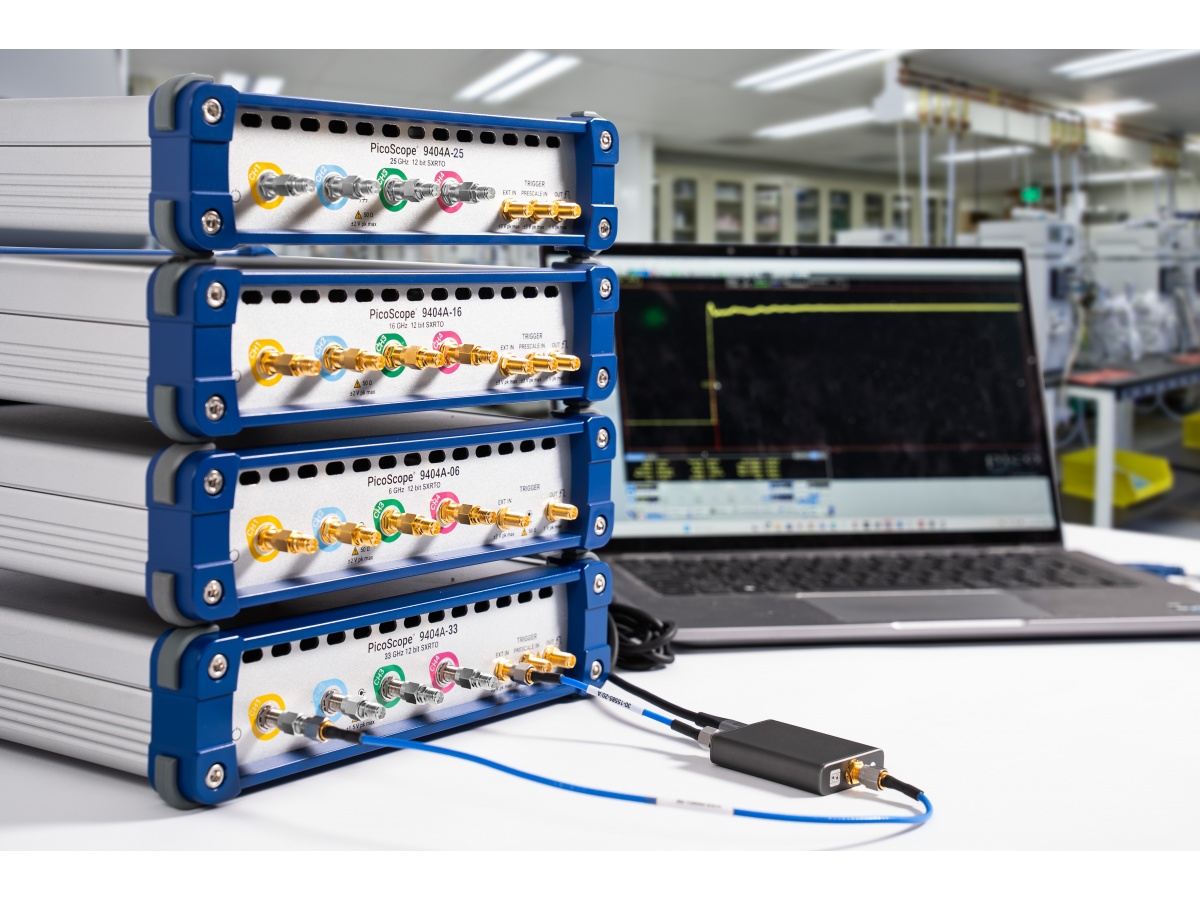

PicoScope 9404A-06

PicoScope 9404A-16

PicoScope 9404A-25

PicoScope 9404A-33

Maksimum örnekleme hızı

Gerçek zamanlı

Kanal başına eşzamanlı olarak 500 MS/s

Rastgele

1 TS/s veya 1 ps tetikleme yerleştirme çözünürlüğü

2,5 TS/s veya 0,4 ps tetikleme çözünürlüğü.

5 TS/s veya 0,2 ps tetikleme çözünürlüğü.

Kayıt uzunluğu

Gerçek zamanlı

Bir kanal için 50 S/ch ila 250 kS/ch, iki kanal için 125 kS/ch, üç ve dört kanal için 50 kS/ch. Bir kanal için 500 S/ch ila 250 kS/ch, iki kanal için 125 kS/ch, üç ve dört kanal için 50 kS/ch.

Rastgele

En yüksek gerçek zamanlı örnekleme hızında süre

Bir kanal için 0,5 ms, iki kanal için 0,25 ms, üç ve dört kanal için 0,125 ms

Toplama modları

Örnek (normal)

İlk örneği decimation aralığında alır ve sonuçları daha fazla işlem yapmadan görüntüler

Ortalama

Decimation aralığındaki örneklerin ortalama değeri. Ortalama için dalga formu sayısı: 2 ila 4096.

Zarf

Elde edilen dalga formlarının zarfı. Bir veya daha fazla edinimde elde edilen minimum, maksimum veya hem minimum hem maksimum değerler. Edinim sayısı, ×2 dizisinde 2 ila 4096 arasındadır ve süreklidir.

Tepe algılama

Decimation aralığındaki en büyük ve en küçük örnek. Minimum darbe genişliği: 1/(örnekleme hızı) veya 2 ns @ 50 µs/div veya tek kanal için daha hızlı.

Yüksek çözünürlük

Bir kayıt noktası oluşturmak için bir edinim aralığı sırasında alınan tüm örneklerin ortalamasını alır. Bu ortalama, daha yüksek çözünürlüklü, daha düşük bant genişliğine sahip bir dalga formu ile sonuçlanır. Çözünürlük 12,5 bit veya daha fazla, 16 bite kadar genişletilebilir.

Segmentli

Segment sayısı: 1 ila 1024, yeniden ayarlama süresi:< 3 μs veya kullanıcı tanımlı bekleme süresi, hangisi daha büyükse (tetikleme olayları arasındaki minimum süre). Kullanıcı, seçilen segmenti,

üst üste bindirilmiş segmentleri veya seçilen ve üst üste bindirilmiş segmentleri görüntüleyebilir. Segmentleri arama: adım adım, geçitli blok ve ikili arama. Segmentler delta ve mutlak zaman damgalıdır.

Tetik

Tetik kaynakları

Dört kanaldan herhangi birinden dahili, harici doğrudan, harici önceden ölçeklenmiş

Tetik modu

Serbest çalışma

Tetikleyici olay olmadığında otomatik olarak tetiklenir, ancak girişe senkronize edilmez.

Normal (tetiklenmiş)

Osiloskopun tetiklenmesi için tetikleyici olay gerekir.

Tek

Tetikleme olayında yalnızca bir kez tetikleyen yazılım düğmesi. Rastgele örnekleme için uygun değildir.

Tetik geciktirme modu

Zaman veya rastgele

Tetik geciktirme aralığı

Zamana göre gecikme: 1-2-5-10 dizisinde veya 4 ns'lik ince artışlarla 500 ns ila 15 s arasında ayarlanabilir.

Rastgele: Bu mod, tetikleyiciler arasındaki zaman değerini rastgele hale getirerek, bir edinimden diğerine tetikleyici gecikmesini değiştirir. Rastgele zaman değerleri,

Min Holdoff ve Max Holdoff değerleri arasında olabilir.

Dahili tetikleyici

Tetikleme stili

Kenar

DC ila 2,5 GHz frekans aralığındaki herhangi bir kaynağın yükselen ve alçalan kenarında tetiklenir.

Böl

Tetik kaynağı, tetik sistemine uygulanmadan önce dört kez (/4) bölünür. Maksimum tetik frekansı 6 GHz.

Saat kurtarma (isteğe bağlı)

Geri kazanılan saatin yükselen kenarında tetiklenir.

6,5 Mb/s ila 5 Gb/s

6,5 Mb/s ila 8 Gb/s

6,5 Mb/s ila 11,3 Gb/s

Bant genişliği ve hassasiyet

Düşük hassasiyet

100 mV p-p DC ila 100 MHz, 100 MHz'de 100 mV p-p'den 6 GHz'de 200 mV p-p'ye doğrusal olarak artar. Darbe Genişliği: 80 ps @ 200 mV p-p tipik

*Yüksek hassasiyet

30 mV p-p DC ila 100 MHz, 100 MHz'de 30 mV p-p'den 6 GHz'de 70 mV p-p'ye doğrusal olarak artar. Darbe Genişliği: 80 ps @ 70 mV p-p.

Seviye aralığı

–1 V ila +1 V arasında 10 mV'lik artışlarla (kaba). Ayrıca 1 mV'lik ince artışlarla da ayarlanabilir.

Kenar tetik eğimi

Pozitif: Yükselen kenarda tetikleme

Negatif: Düşen kenarda tetiklenir

Çift eğim: Sinyalin her iki kenarında tetiklenir

* RMS jitter

(Birleşik tetikleyici ve enterpolatör jitter)

1,5 ps+ 0,1 ppm gecikme, maksimum

1,2 ps+ 0,1 ppm gecikme, tipik

Kenar tetikleme için 2,5 GHz/600 mV p-p sinüs dalgası ve bölünmüş tetikleme için 6 GHz/600 mV p-p sinüs dalgası ile test edilmiştir.

Saat kurtarma tetikleyici (isteğe bağlı): 2 ps+ Birim aralığın %1,0'ı+ 0,1 ppm gecikme, maksimum

Bağlantı

DC

PicoScope 9404A-06

PicoScope 9404A-16

PicoScope 9404A-25

PicoScope 9404A-33

Harici önceden ölçeklenmiş tetikleyici

Bağlantı

Yok

50 Ω, AC kuplajlı, sabit seviye sıfır volt

*Bant genişliği ve hassasiyet

1 GHz ila 16 GHz arasında 100 mV p-p

1 GHz ila 20 GHz arasında 100 mV p-p

1 GHz ila 20 GHz arasında 100 mV p-p

*RMS jitter

1,5 ps, maksimum, 1,2 ps, tipik. Tetikleyici girişi eğimi iç> e 5 V/ns. Birleştirilmiş tetikleyici ve enterpolatör jitter.

Ön bölücü oranı

8 ile bölünmüş, sabit

Maksimum güvenli giriş voltajı

±3 V (DC + AC tepe)

Giriş konektörü

SMA(f)

Harici doğrudan tetikleyici

Stil

Kenar

DC'den 2,5 GHz'e kadar herhangi bir kaynağın yükselen ve alçalan kenarında tetiklenir.

Bölme

Tetik kaynağı, tetik sistemine girmeden önce 4'e bölünür.

Maksimum tetik frekansı 6 GHz.

Saat kurtarma (isteğe bağlı)

Geri kazanılan saatin yükselen kenarında tetikleyiciler

6,5 Mb/s ila 5 Gb/s

6,5 Mb/s ila 8 Gb/s

6,5 Mb/s ila 11,3 Gb/s

Bağlantı

DC

Bant genişliği ve hassasiyet

* Düşük hassasiyet

100 mV p-p DC ila 100 MHz.

100 MHz'de 100 mV p-p'den 6 GHz'de 200 mV p-p'ye doğrusal olarak artar. Darbe genişliği: 80 ps @ 200 mV p-p tipik.

Yüksek hassasiyet

30 mV p-p DC ila 100 MHz.

100 MHz'de 30 mV p-p'den 6 GHz'de 70 mV p-p'ye doğrusal olarak artar. Darbe genişliği: 100 ps @ 70 mV p-p.

Seviye aralığı

–1 V ila 1 V.

10 mV kaba artışlar.

1 mV ince artışlar.

Eğim

Yükselen, alçalan, çift eğim

* RMS jitter, kenar ve bölünmüş

1,5 ps+ 0,1 ppm gecikme, maksimum.

1,2 ps+ 0,1 ppm gecikme, tipik.

Edge tetikleme için 2,5 GHz/600 mV p-p sinüs dalgası ve Bölünmüş tetikleme için 6 GHz/600 mV p-p sinüs dalgası ile test edilmiştir.

RMS jitter, saat kurtarma (isteğe bağlı)

2 ps+ %1,0 birim aralığı+ 0,1 ppm gecikme, maksimum

Maksimum güvenli giriş voltajı

±3 V (DC + AC tepe)

Giriş konektörü

SMA(f)

Ekran

Kalıcılık

Basit: Kalıcılık yok

Değişken kalıcılık: Her bir veri noktasının ekranda tutulduğu süre. Kalıcılık süresi 100 ms ile 20 s arasında değiştirilebilir.

Sonsuz kalıcılık: Bu modda, dalga formu örnek noktası sonsuza kadar görüntülenir.

Değişken Gri Tonlama: Doygunluk ve parlaklık açısından değişkenlik gösteren tek bir rengin beş seviyesi. Yenileme süresi 1 saniye ile 200 saniye arasında değişebilir.

Sonsuz Gri Ölçeklendirme: Bu modda, dalga formu örnek noktası tek bir rengin beş seviyesinde sonsuza kadar görüntülenir.

Değişken Renk Derecelendirme: Renk Derecelendirme seçildiğinde, geçmiş zamanlama bilgileri, hızla değişen dalga formları hakkında "z ekseni" bilgisi sağlayan bir sıcaklık veya spektral renk şeması ile temsil edilir.

Yenileme süresi 1 ila 200 saniye arasında değiştirilebilir.

Sonsuz Renk Derecelendirme: Bu modda, dalga formu örnek noktası sıcaklık veya spektral renk şeması ile sonsuza kadar görüntülenir.

Stil

Noktalar: Kalıcılık olmadan dalga formlarını görüntüler, her yeni dalga formu kaydı bir kanal için önceden elde edilen kaydı değiştirir.

Vektör: Bu işlev, ekrandaki veri noktaları üzerinden düz bir çizgi çizer. Göz diyagramı gibi çok değerli sinyaller için uygun değildir.

Graticule

Tam Izgara, İşaretli eksenler, İşaretli çerçeve, Kapalı (ızgara yok)

PicoScope 9404A-06

PicoScope 9404A-16

PicoScope 9404A-25

PicoScope 9404A-33

Biçim

Otomatik: Görüntülemek için daha fazla veya daha az dalga formu seçtiğinizde, ızgaraları otomatik olarak yerleştirir, ekler veya siler.

Tek XT: Tüm dalga formları üst üste bindirilir ve sekiz bölümlük yüksekliğe sahiptir.

Çift YT: İki ızgara ile tüm dalga formları dört bölme yüksekliğinde olabilir, ayrı ayrı veya üst üste bindirilmiş olarak görüntülenebilir.

Dörtlü YT: Dört ızgara ile tüm dalga formları iki bölme yüksekliğinde, ayrı ayrı veya üst üste bindirilmiş olarak görüntülenebilir.

Çift veya dörtlü ekran görüntüsünü seçtiğinizde, her dalga formu kanalı, bellek ve işlev belirli bir ızgara üzerine yerleştirilebilir.

XY: İki dalga formunun voltajlarını birbirine göre görüntüler. İlk dalga formunun genliği yatay X ekseninde, ikinci dalga formunun genliği ise

dikey Y ekseninde gösterilir.

XY+ YT: Hem XY hem de YT resimleri görüntüler. YT formatı ekranın üst kısmında, XY formatı ise ekranın alt kısmında görünür. YT formatı görüntüleme alanı bir ekrandır ve görüntülenen tüm dalga formları üst üste bindirilir.

XY + 2YT: Hem YT hem de XY resimleri görüntüler. YT formatı ekranın üst kısmında, XY formatı ise ekranın alt kısmında görünür. YT formatı görüntüleme alanı iki eşit ekrana bölünmüştür.

Tandem: Sol ve sağ tarafta ızgaralar görüntüler.

Renkler

Varsayılan renk seçimini kullanabilir veya kendi renk setinizi seçebilirsiniz. Seçilen öğeleri görüntülemek için farklı renkler kullanılır: arka plan, kanallar, işlevler, dalga formu

hatıralar, FFT'ler, TDR/TDT'ler ve histogramlar.

İzleme açıklaması

Cihaz, dalga formu ekranına kendi metninizi içeren bir tanımlama etiketi ekleme olanağı sunar. Her dalga formu için birden fazla etiket oluşturabilir ve hepsini

veya tümünü kapatabilirsiniz. Ayrıca, sürükleyerek veya tam yatay konumu belirterek bunları dalga formu üzerinde konumlandırabilirsiniz.

Kaydetme/Geri Çağırma

Yönetimi

Ayarları, dalga formlarını ve kullanıcı maskesi dosyalarını bilgisayarınızdaki herhangi bir sürücüye kaydedin ve geri çağırın. Depolama kapasitesi yalnızca disk alanı ile sınırlıdır.

Dosya uzantıları

Dalga formu dosyaları: ikili format için .wfm, ayrıntılı format (metin) için .txt, Y değerleri formatları (metin) için .txty Veritabanı dosyaları: .wdb

Ayar dosyaları: .set

Kullanıcı maske dosyaları: .pcm

İşletim sistemi

Microsoft Windows 7, 8 ve 10 (32 bit ve 64 bit) ve Windows 11 (64 bit)

Dalga formu kaydetme/geri çağırma

Dalga formu belleklerine (M1 ila M4) en fazla dört dalga formu kaydedilebilir ve daha sonra görüntülenmek üzere geri çağrılabilir.

Diske kaydetme/diskten geri çağırma

Elde ettiğiniz dalga formlarını PC'deki herhangi bir sürücüye kaydedebilir veya bu sürücüden geri çağırabilirsiniz. Bir dalga formunu kaydetmek için standart Windows Farklı Kaydet iletişim kutusunu kullanın. Bu iletişim kutusundan alt dizinler ve dalga formu dosyaları oluşturabilir veya mevcut dalga formu dosyalarının üzerine yazabilirsiniz.

Daha önce kaydettiğiniz bir dalga formu dosyasını dalga formu belleklerinden birine yükleyebilir ve daha sonra görüntülemek için geri çağırabilirsiniz.

Ayarları kaydetme/geri çağırma

Cihaz, tüm ayarları belleğe kaydedebilir ve daha sonra geri çağırabilir.

Ekran görüntüsü

Ekran görüntüsünü aşağıdaki formatlarda panoya kopyalayabilirsiniz: Tam Ekran, Tam Pencere, İstemci Bölümü, İstemci Bölümünü Ters Çevir ve Osiloskop Ekranı.

Otomatik ölçeklendirme

Otomatik Ölçeklendirme tuşuna basıldığında, girişlere uygulanan sinyallere uygun bir görüntü için dikey kanallar, yatay ölçek faktörleri ve tetikleme seviyesi otomatik olarak ayarlanır.

Otomatik Ölçeklendirme özelliği, 100 Hz'den büyük frekans, %0,2'den büyük görev döngüsü ve 100 mV p-p'den büyük genliklere sahip tekrarlayan bir sinyal gerektirir. Otomatik Ölçeklendirme

sadece nispeten kararlı giriş sinyalleri için çalışır.

İşaretleyici

İşaretleyici türü

X İşaretleyici: dikey çubuklar (ölçüm süresi)

Y-İşaretleyici: yatay çubuklar (volt ölçer)

XY-İşaretleyici: dalga formu işaretleyicileri

İşaretleyici ölçümleri

Mutlak, Delta, Volt, Zaman, Frekans ve Eğim

İşaretleyici hareketi

Bağımsız: her iki işaretleyici bağımsız olarak ayarlanabilir.

Eşleştirilmiş: her iki işaretleyici birlikte ayarlanabilir.

Oran ölçümleri

Ölçülen ve referans değerler arasındaki oranları sağlar. Sonuçlar % dB ve derece gibi oransal birimlerde verilir.

Ölç

Otomatik ölçümler

Aynı anda on adede kadar ölçüm desteklenir.

Otomatik parametrik

53 otomatik ölçüm mevcuttur.

Genlik ölçümleri

Maksimum, Minimum, Üst, Taban, Tepe-Tepe, Genlik, Orta, Ortalama, Döngü Ortalaması, DC RMS, Döngü DC RMS, AC RMS, Döngü AC RMS, Pozitif Aşma, Negatif Aşma, Alan,

Döngü Alanı.

PicoScope 9404A-06

PicoScope 9404A-16

PicoScope 9404A-25

PicoScope 9404A-33

Zamanlama ölçümleri

Dönem, Frekans, Pozitif Genişlik, Negatif Genişlik, Yükselme Süresi, Düşüş Süresi, Pozitif Görev Döngüsü, Negatif Görev Döngüsü, Pozitif Geçiş, Negatif Geçiş, Patlama Genişliği, Döngüler, Maksimum Süre, Minimum Süre, Pozitif Jitter p-p, Pozitif Jitter RMS, Negatif Jitter p-p, Negatif Jitter RMS.

Sinyaller arası ölçümler

Gecikme (8 seçenek), Faz Derecesi, Faz Rad, Faz %, Kazanç, Kazanç dB.

FFT ölçümleri

FFT Büyüklüğü, FFT Delta Büyüklüğü, THD, FFT Frekansı, FFT Delta Frekansı.

Ölçüm istatistikleri

Görüntülenen herhangi bir dalga formu ölçümünde akım, minimum, maksimum, ortalama ve standart sapmayı gösterir.

Üst taban tanımlama yöntemi

Histogram, Min/Maks veya Kullanıcı Tanımlı (mutlak voltaj cinsinden).

Eşikler

Yüzde, voltaj veya bölümler olarak ayarlanabilen üst, orta ve alt yatay çubuklar. Standart eşikler %10–50–90 veya %20–50–80'dir.

Kenar boşlukları

Dalga formunun herhangi bir bölgesi, sol ve sağ marjlar (dikey çubuklar) kullanılarak ölçüm için izole edilebilir.

Ölçüm modu

Tekrarlayan veya Tek Atış

Sayaç

(Dahili frekans sayacı)

Kaynak

Dört kanaldan herhangi birinden dahili, harici, harici önceden ölçeklendirilmiş

Çözünürlük

7 basamak

Maksimum frekans

Dahili veya harici doğrudan tetikleyici: 6 GHz

Harici önceden ölçeklendirilmiş tetikleyici: Yok

Harici önceden ölçeklendirilmiş tetikleyici: 16 GHz

Harici önceden ölçeklendirilmiş tetikleyici: 20 GHz

Ölçüm

Frekans, periyot

Zaman referansı

Dahili 250 MHz referans saati

Matematik

Dalga formu matematiği

F1 ila F4 matematik fonksiyonları kullanılarak dört adede kadar matematik dalga formu tanımlanabilir ve görüntülenebilir.

Kategoriler ve matematiksel işlemciler

Aritmetik: Toplama, Çıkarma, Çarpma, Bölme, Tavan, Taban, Sabitleme, Yuvarlama, Mutlak, Ters Çevirme, Ortak, Yeniden Ölçeklendirme

Cebir: Üs alma (e), Üs alma (10), Üs alma (a), Logaritma (e), Logaritma (10), Logaritma (a), Türev alma, İntegral alma, Kareleme, Karekök alma, Küp alma, Üs alma (a), Ters alma, Toplamın karekökü alma

Trigonometri: Sinüs, Kosinüs, Tanjant, Kotanjant, Ark Sinüs, Ark Kosinüs, Ark Tanjant, Ark Kotanjant, Hiperbolik Sinüs, Hiperbolik Kosinüs, Hiperbolik Tanjant, Hiperbolik Kotanjant

FFT: Karmaşık FFT, FFT Büyüklüğü, FFT Fazı, FFT Gerçek kısmı, FFT Hayali kısmı, Karmaşık Ters FFT, FFT Grup Gecikmesi

Bit operatörü: AND, NAND, OR, NOR, XOR, XNOR, NOT

Çeşitli: Trend, Doğrusal Enterpolasyon, Sin(x)/x Enterpolasyon, Düzeltme

Formül düzenleyici: Formül Düzenleyici kontrol penceresini kullanarak matematiksel dalga formları oluşturabilirsiniz.

İşlemler

Herhangi bir kanal, dalga formu belleği, matematik fonksiyonu, spektrum veya sabit, iki işlenenin birinin kaynağı olarak seçilebilir.

FFT

FFT frekans aralığı: Frekans Aralığı= Örnekleme Hızı / 2= Kayıt Uzunluğu / (2× Zaman Tabanı Aralığı) FFT frekans çözünürlüğü: Frekans Çözünürlüğü = Örnekleme Hızı / Kayıt Uzunluğu

FFT pencereleri: Yerleşik filtreler (Dikdörtgen, Hamming, Hann, Flattop, Blackman–Harris ve Kaiser–Bessel) frekans çözünürlüğünün, geçici durumların ve

genlik doğruluğunun optimizasyonunu sağlar.

FFT ölçümleri: Frekans, delta frekans, büyüklük ve delta büyüklük üzerinde işaretleyici ölçümleri yapılabilir. Frekans, delta

frekansı, büyüklük ve delta büyüklük üzerinde yapılabilir.

Otomatik FFT Ölçümleri şunları içerir: FFT Büyüklüğü, FFT Delta Büyüklüğü, THD, FFT Frekansı ve FFT Delta Frekansı.

Histogram

Eksen

Dikey veya yatay. Periyodik olarak güncellenen ölçümlerle birlikte hem dikey hem de yatay histogramlar, sinyalin herhangi bir bölgesi üzerinde istatistiksel dağılımların analiz edilmesini sağlar.

Ölçüm seti

Ölçek, Ofset, Kutu İçindeki Vuruşlar, Dalga Formları, Tepe Vuruşları, Pk-Pk, Medyan, Ortalama, Standart Sapma, Ortalama ±1 Standart Sapma, Ortalama ±2 Standart Sapma, Ortalama ±3 Standart Sapma, Min, Maks-Maks, Maks

Pencere

Histogram penceresi, histogramı çizmek için veritabanının hangi kısmının kullanılacağını belirler. Histogram penceresinin boyutunu, kapsamın yatay ve dikey ölçekleme sınırları içinde istediğiniz herhangi bir boyuta ayarlayabilirsiniz.

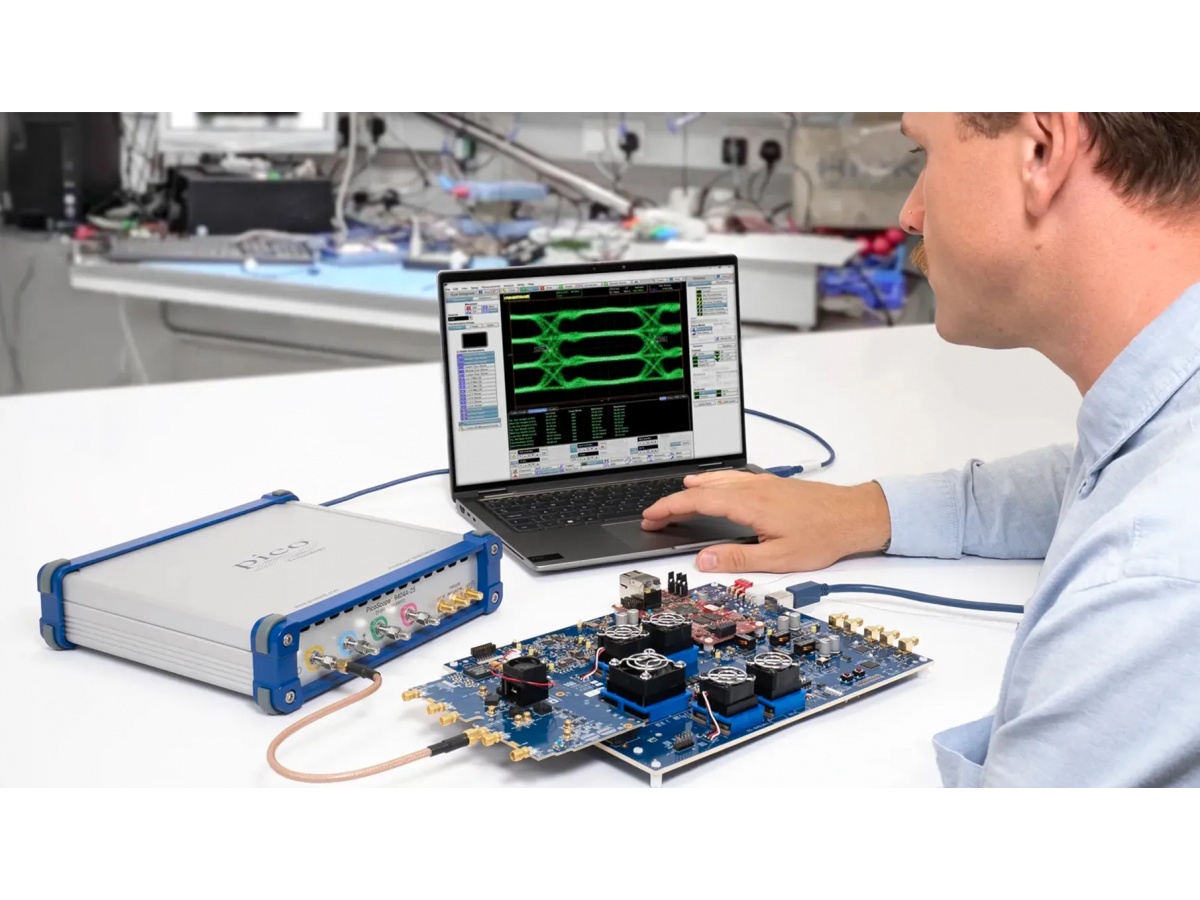

Göz diyagramı

Göz diyagramı

PicoScope, NRZ ve RZ göz desenini otomatik olarak karakterize edebilir. Ölçümler, dalga formunun istatistiksel analizine dayanır.

NRZ ölçümleri

X ekseni

Alan, Bit Hızı, Bit Süresi, Geçiş Süresi, Döngü Alanı, Görev Döngüsü Bozulması (%, s), Göz Genişliği (%, s), Düşüş Süresi, Frekans, Jitter (p-p, RMS), Periyot, Yükselme Süresi

Y ekseni

AC RMS, Geçiş %, Geçiş Seviyesi, Göz Genliği, Göz Yüksekliği, Göz Yüksekliği dB, Maks, Ortalama, Orta, Min, Negatif Aşma, Gürültü p-p (Bir, Sıfır), Gürültü RMS (Bir, Sıfır), Bir Seviye, Tepe-Tepe, Pozitif Aşma, RMS, Sinyal-Gürültü Oranı, Sinyal-Gürültü Oranı dB, Sıfır Seviyesi

PicoScope 9404A-06

PicoScope 9404A-16

PicoScope 9404A-25

PicoScope 9404A-33

Yükselme süresi

10 ila 90%:≤ 0,45 ns; 20 ila 80%:≤ 0,3 ns

RMS jitter

≤ 2 ps

Çıkış gecikmesi

4± 1 ns

Çıkış kuplajı

DC

Çıkış konektörleri

SMA(f)

Saat kurtarma tetikleyicisi - kurtarılan veri çıkışı (isteğe bağlı)

Veri hızı

6,5 Mb/s ila 5 Gb/s

6,5 Mb/s ila 8 Gb/s

6,5 Mb/s ila 11,3 Gb/s

Göz genliği

250 mV p-p, tipik

Göz yükselme/düşme süresi, %20 ila %80

75 ps, tipik

50 ps, tipik

RMS jitter

2 ps+ Birim aralığın %1'i

Çıkış kuplajı

AC

Çıkış bağlantıları

SMA(f)

Saat kurtarma tetikleyicisi - kurtarılmış saat çıkışı (isteğe bağlı)

Çıkış frekansı

(yarı tam hız saat çıkışı)

3,25 MHz ila 3 GHz

3,25 MHz ila 4 GHz

3,25 MHz ila 5,65 GHz

Çıkış genliği

250 mV p-p, tipik

Çıkış kuplajı

AC

Çıkış konektörleri

SMA(f)

Genel

Güç kaynağı voltajı

+12 V± 5%

Güç kaynağı akımı

2,7 A

2,8 A

2,4 A

2,5 A

Koruma

Aşırı veya ters voltajda otomatik kapanma

AC-DC adaptör

Evrensel adaptör ile birlikte verilir

PC bağlantısı

USB 2.0 (yüksek hız). USB 3.0 ile de uyumludur.

Ethernet LAN

Yazılım

PicoSample 4: Windows 7, 8 ve 10 (32 bit ve 64 bit sürümler) ve Windows 11 (64 bit)

PC gereksinimleri

İşlemci, bellek ve disk alanı: işletim sisteminin gerektirdiği şekilde

Sıcaklık aralığı

Çalışma: Normal çalışma için +5 ila +40 °C, belirtilen doğruluk için +15 ila +25 °C Depolama: –20 ila +50 °C

Nem aralığı

Çalışma: +25 °C'de %85 RH'ye kadar (yoğuşmasız) Depolama: %95 RH'ye kadar (yoğuşmasız)

Çevre

2000 m'ye kadar rakım ve EN61010 kirlilik derecesi 2: "yoğuşma nedeniyle ara sıra geçici iletkenlik beklenmesi dışında, yalnızca iletken olmayan kirlilik meydana gelir"

Boyutlar (G× Y× D)

244× 54× 233 mm

Net ağırlık

1,52 kg

Uygunluk

CFR-47 FCC (EMC), EN 61326-1 (EMC) ve EN 61010-1 (LVD)

Garanti

3 yıl

* (*) ile işaretlenmiş özellikler performans doğrulaması sırasında kontrol edilir.

† Bu özellikler, 30 dakikalık ısınma süresinden ve ürün yazılımı kalibrasyon sıcaklığından ±2 °C sonra geçerlidir.
