Prodigit 34000A Serisi - Yüksek Güçlü DC Elektronik Yükler

Ürün Adı
Prodigit 34000A Serisi - Yüksek Güçlü DC Elektronik Yükler
Ürün Kodu
Prodigit 34000A Serisi
Garanti Süresi
12 Ay

Yüksek Güç DC Elektronik Yükler 34000 Serisi

MODEL Numaraları:

34105A (60V,1000A,5KW)

34110A (60V,1000A,10KW)

34115A (60V,1000A,15KW)

34120A (60V,1000A,20KW)

34125A (60V,1000A,25KW)

34130A (60V,1000A,30KW)

34205A (600V,160A,5KW)

34210A (600V,320A,10KW)

34215A (600V,480A,15KW)

34220A (600V,640A,20KW)

34225A (600V,800A,25KW)

34230A (600V,960A,30KW)

34305A (1000V,50A,5KW)

34310A (1000V,100A,10KW)

34315A (1000V,150A,15KW)

34320A (1000V,200A,20KW)

34325A (1000V,250A,25KW)

34330A (1000V,300A,30KW)

34335A (1000V,350A,35KW)

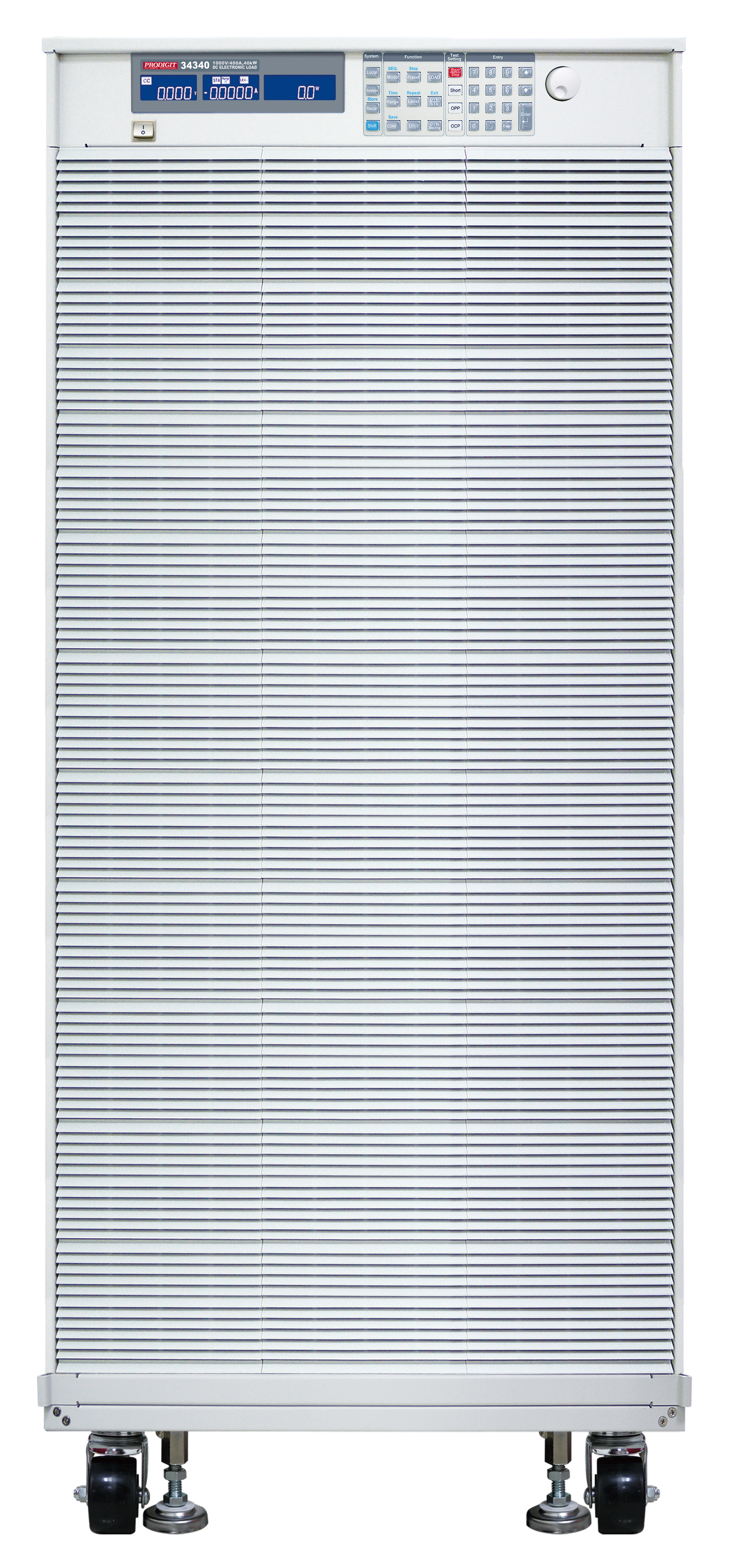

34340A (1000V,400A,40KW)



Özellikler



· 5 dijit V/A/W Metre.

· Yüksek hızlı ölçümlemeler ve komünikasyon transmisyonu.

· Geniş LCD Ekranında rotary düğmesi veya basma düğmesi tarafından ayarlanabilir.

· Gerilim, Akım ve Güç değerleri eş zamanlı olarak görüntülenebilir.

· Güç Faktörü Düzenleme testleri (PFC) yapabilir. (600V,1000V modelleri için)

· Otomatik OCP,OPP test fonksiyonları

· Power ON durumu ayarlanabilir.

· CC, CR, CV, CP, Dinamik ve Kısa operasyon modu.

· SHORT time ayarlama.

· I,W,°C değerlerine karşı koruma ve aşırı gerilim alarmı.

· Gerilim ölçümleme ekranında seçilebilir positif(”+”)veya negatif(”-”) polarite değerlerini görüntüler

· Opsiyonel Arayüzler : GPIB,RS232,USB,LAN.

Model 34105A 34110A 34115A 34120A
Güç 5W 10W 15W 20W
Akım 0-100A 0-1000A 0-100A 0-1000A 0-100A 0-1000A 0-100A 0-1000A
Gerilim 0~60V 0~60V 0~60V 0~60V
Min.Çalışma Gerilimi 0.1V@100A 0.7V@1000A 0.1V@100A 0.7V@1000A 0.1V@100A 0.7V@1000A 0.1V@100A 0.7V@1000A
Sabit Akım Modu
Aralık *1 0-100A 0-1000A 0-100A 0-1000A 0-100A 0-1000A 0-100A 0-1000A
Çözünürlük 1.667mA 16.67mA 1.667mA 16.67mA 1.667mA 16.67mA 1.667mA 16.67mA
Doğruluk ±(%0.1 Ayar + %0.2 Kademe)
Sabit Rezistans Modu
Aralık 0.001~0.06Ω 0.06-3600Ω 0.001~0.06Ω 0.06-3600Ω 0.001~0.06Ω 0.06-3600Ω 0.001~0.06Ω 0.06-3600Ω
Çözünürlük 0.001mΩ 277µS 0.001mΩ 277µS 0.001mΩ 277µS 0.001mΩ 277µS
Doğruluk
Sabit Gerilim Modu
Aralık 60V
Çözünürlük 1mV
Doğruluk %0.05 (Ayar + Kademe)
Sabit Güç Modu
Aralık 500W 5000W 1000W 10000W 1500W 15000W 2000W 20000W
Çözünürlük 8.34mV 83.4mV 16.7mV 167mV 25mV 250mV 33.4mV 334mV
Doğruluk
Model 34125A 34130A 34205A 34210A
Güç 25W 30W 5W 10W
Akım 0-100A 0-1000A 0-100A 0-1000A 0-16A 0-160A 0-32A 0-320A
Gerilim 0~60V 0~600V
Min.Çalışma Gerilimi 0.1V@100A 0.7V@1000A 0.1V@100A 0.7V@1000A 20V@160A 20V@320A
Sabit Akım Modu
Aralık *1 0-100A 0-1000A 0-100A 0-1000A 0-16A 0-160A 32A 320A
Çözünürlük 1.667mA 16.67mA 1.667mA 16.67mA 0.267mA 2.67mA 0.534mA 5.34mA
Doğruluk ±(%0.1 Ayar + %0.2 Kademe)
Sabit Rezistans Modu
Aralık 0.001~0.06Ω 0.06-3600Ω 0.001~0.06Ω 0.06-3600Ω 0.0378Ω-3.75Ω 3.75Ω-150000Ω 0.0192Ω-1.875Ω 1.875Ω-12500Ω
Çözünürlük 0.001mΩ 277µS 0.001mΩ 277µS 63µΩ 4.4µS 0.032mΩ 0.0088mS
Doğruluk %0.2 (Ayar + Kademe)
Sabit Gerilim Modu
Aralık 60V 600V
Çözünürlük 1mV 10mV
Doğruluk %0.05 (Ayar + Kademe)
Sabit Güç Modu
Aralık 2500W 25000W 3000W 30000W 500W 5000W 1000W 10000W
Çözünürlük 41.7mW 417mW 50mW 500mW 8.334mW 83.34mW 16.7mW 167mW
Doğruluk %0.5 (Ayar + Kademe)



Tablonun devamını Dokümanlar sekmesinden indirebilirsiniz...



Açıklamalar

· 34000 Serisinin kendine ait kontrol ve görüntüleme yapan ekranındaki CC / CR / CV / CP / Dinamik modlar, 150 adet Kayıt Hafızası / Hafızadan geri çağırma sayesinde yük ayarlarını daha verimli yapabilir, GPIB,RS232,USB ve LAN arayüzleri ile uzaktan kontrol yapabilirsiniz.

· SHORT time ayarlama ve SHORT_VH, SHORT_VL ayarlama fonksiyonları ile kısa devre gerilim ve akımölçümleyebilirsiniz.

· CC,CP modunda dinamik simülasyonu yapabilirsiniz. Akım Yükselme/Düşme devir ayarları tek olarak ayarlanabilir ve Arbitrary Waveform için yük akımı simüle eden harici giriş sinyali mevcuttur.

· OCP ve OPP testlerinde daha verimli ve daha doğru sonuçlar için ; tek OCP,OPP test fonksiyon anahtarı.

· Programlanabilir Load ON/OFF gerilim, GO/NG metre kontrolü, ” + “ veya “ – “seçilebilir Gerilim Ölçüm Ekranı ,150 adet Kayıt Hafızası/Hafızadan geri çağırmayı sağlayan geniş hafıza, her bir uygulama için geliştirilmiş özelliktir.

· 150 set test parametresi ve durum saklama fonksiyonu sayesinde, kullanıcı, auto sequence ihtiyacı ile koordineli olarak gerçek zamanlı saklanan hafızayı geri çağırabilir.

· Güç Faktörü Düzeltme testlerinde ideal test sonuçları için 1000V’a kadar maksimum gerilim sağlama.

Doküman İsmi Tarih İndirme Boyut İndir
Prodigit 34000 Serisi Teknik Ozellikler Tablosu 05/11/2013 16:21:14 775 29,07 KB NETES İndir
Prodigit 34000 Serisi Teknik Ozellikler 05/11/2013 16:21:31 1104 497,85 KB NETES İndir
