Quantum Data PS-980 - HDMI Protocole Scope

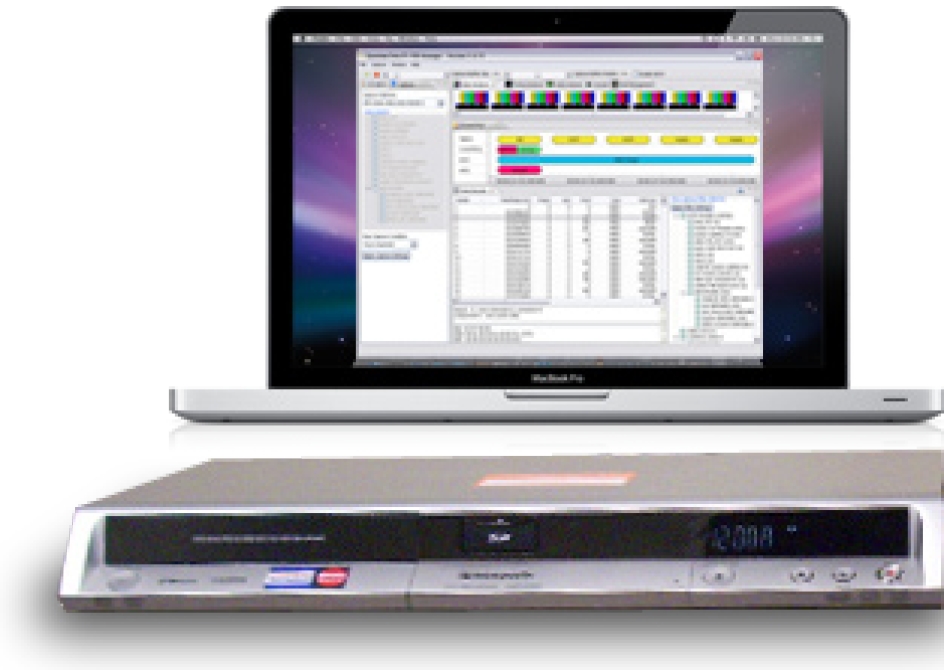

PS-980 Yönetisi

Genel Özellikler :
HDMI 1.3 Desteği	: HDMI 1.3 Source cihazlar, Deep Color ve x.v.Color dahil
Data Island Çözme	: Tüm Data Island tiplerini çözer: Genel Kontrol Paketleri, AVI ve Audio Infoframe, Vendor Specific Data, Source Product Descriptor, Audio Clock Recovery, Audio Sample packets—
DDC Data Çözme	: Tüm DDC hareketleri EDID okumalar ve HDCP doğrulama dahil görebilirsiniz. HDCP Register ları kolay okunabilir metin halinde ve doğrulama sırasında oluşan hataları görebilirsiniz. Örneğin,
Tetikleme ve Precapture Filtre	: Data Island Paketleri, zaman ve kontrol olayları kullanılarak tetikleme yapılabilir ve Precapture Filtreleme ile filtrelenebilir.
Data Hareket Filtre	: Görüntülenmesini istemediğiniz verileri kaldırabilirsiniz. Tüm Data Island verilerini Audio Paketler ve Infoframe ler hariç filtre edebilirsiniz.
Data Arama	: Yakalanan veri içerisinde özel durum ve olayları arayabilirsiniz.
Zaman Analizi	: HDMI kaynağın zaman, yatay ve dikey parametreleri ve piksel zamanlamasını kontrol edebilirsiniz.
Audio Analizi	: Bağlantı sorunu için Audio metadata doğrulama yapabilirsiniz.
Piksel Değerleri	: Deep Color dahil piksel değerlerini okuyabilirsiniz.

Standart Aksesuarlar:

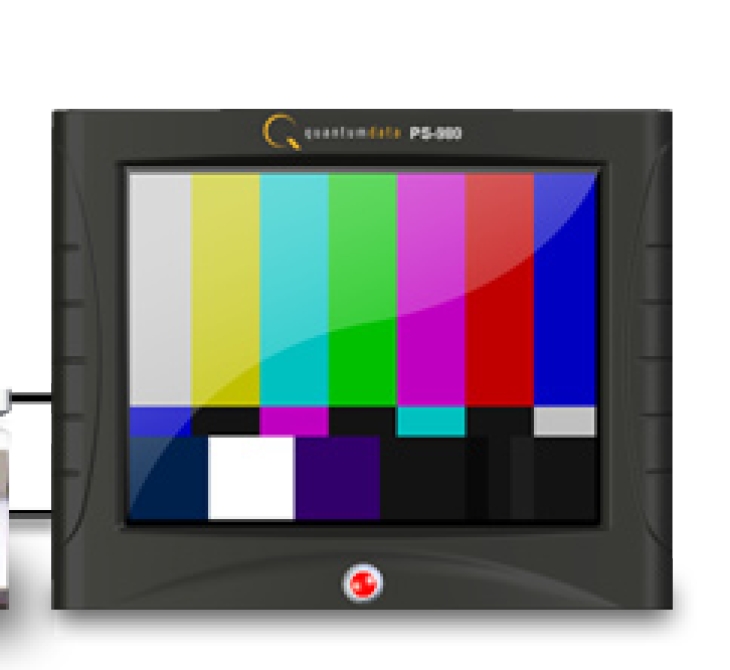

PS-980 Protocol Scope, HDMI kaynakları analiz etmek için tasarlanmıştır. HDC-korumalı video veri yakalayabilir ve içeriğindeki paketleri çözebilirsiniz. İleride sunulacak olan 10.4” Renkli Dokunmatik Ekran ilavesi ile cihaz grafik arabirime sahip olacak ve gelen korumalı içerik görülebilecektir.

PS_980 ile analize pre-capture filtreleme ve tetikleme ayarları yapılarak başlanabilir.Bu sayede sadece istenen veriler yakalanarak test hızlandırılmış olur. Yakalama ve tetikleme değerleri incelenmek istenen verilere uygun olarak değiştirilebilir. Filtrelenerek yapılan daha az veri yakalama sayesinde kısa zamanda daha fazla çerçeve yakalanabilir.
Ön filtreleme sonrasında tetikleme ayarları yapılarak değişik durumlar, olaylar, genel veya özel verilerincelenebilir.

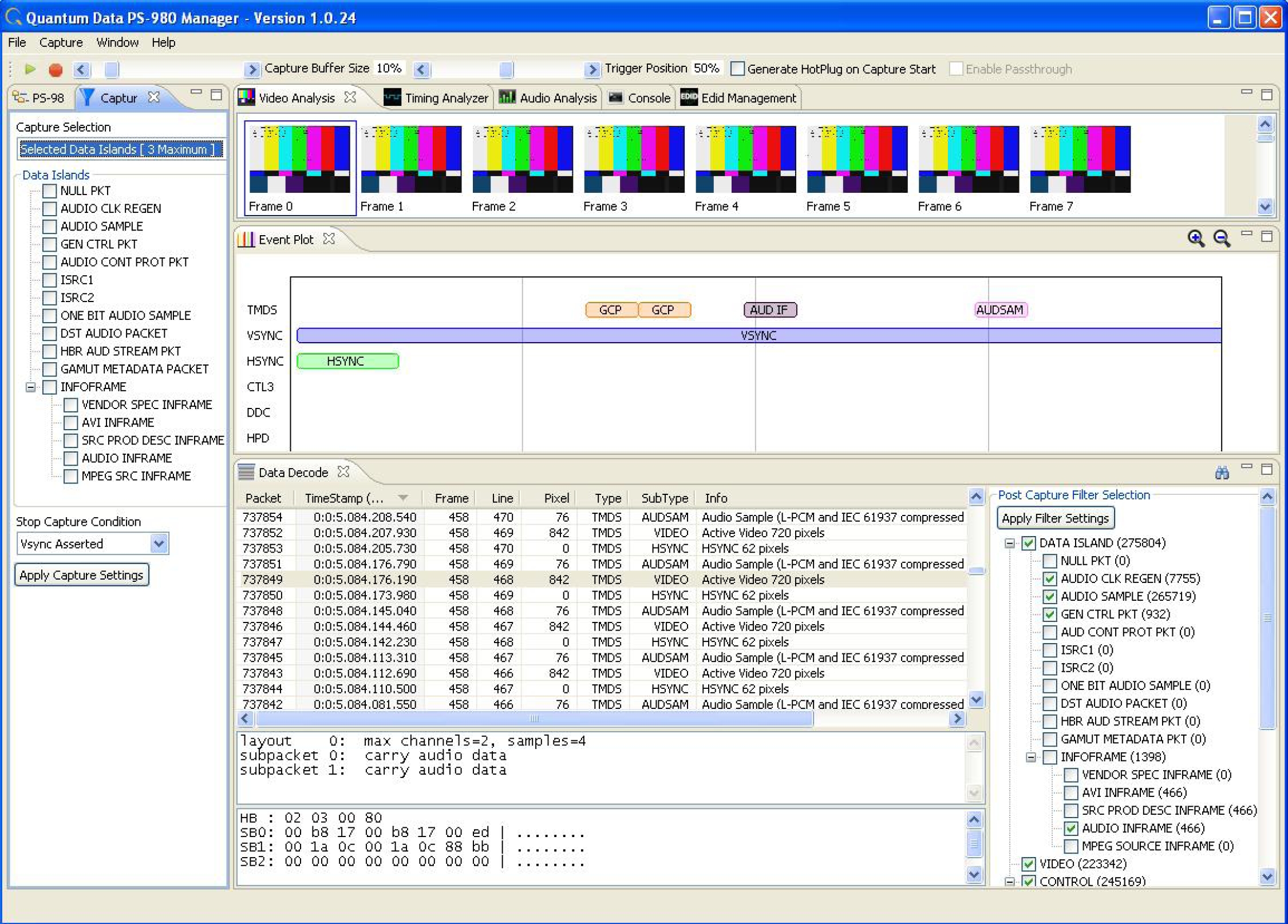

Veri yakalandıktan sonra, PS-980 Yöneticisi verileri grafik ekranda kolay anlaşılabilir hale getirerek gösterir. Çözümlenen veri Event Plot panelinde ve Data Decode Panelinde gösterilir. Event Plot paneli birbirleri ile ilişkili olan verileri zaman ekseninde gösterir.Bu sayede şifreleme başlangıç izni ile örneğin dikeysenkron veya AVmute ile diğer olaylarla arasındaki ilişkiyi görebilirsiniz.

Data Decode panel, sıralı bir şekilde hassas zamanlama ile her bir veri işlemini veya olayı kaydeder. Veriler, Hex ve okunabilir metin olarak görüntülenir. Kaydedilen bu verilere daha sonra istediğiniz verileri gösterecek şekilde filtre uygulanabilir.

PS-980, video zamanlama tutarlılığı ve ses yardımcı veridoğrulama amacıyla analizöryeteneğine de sahiptir.

Yukarıdaki bahsedilen yetenekler sayesinde uyumsuz çalışma problemlerini bir bakışta kolayca tespit edebilirsiniz.
