Seaward Portatif 1500V 25 A Serisi PV Test Cihazları

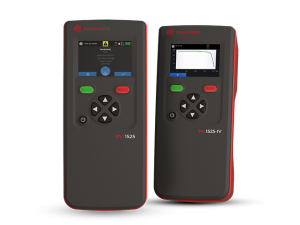

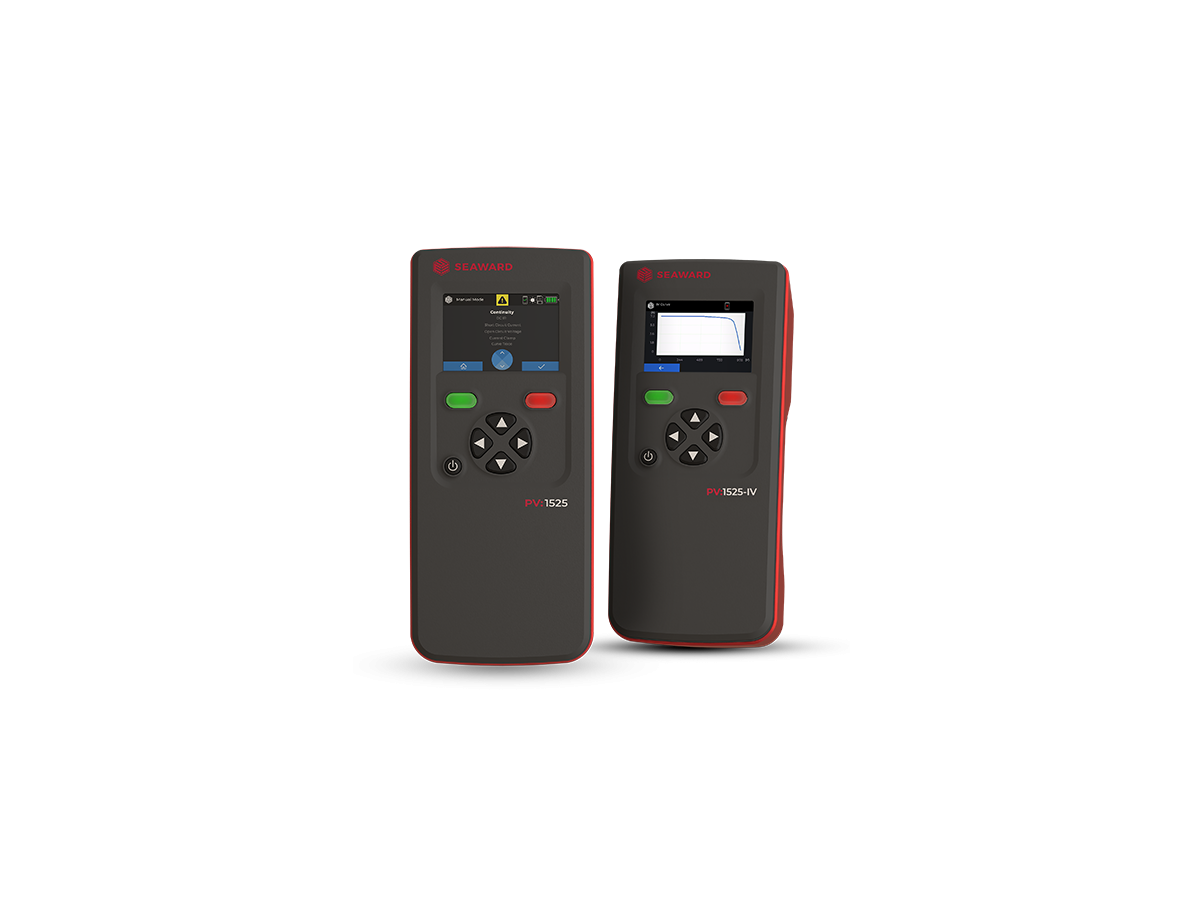

PV:1525 Serisi cihazlar, montajcılar ve işletme ve bakım mühendislerinin 1500 V DC ve 25 A DC' ye kadar olan PV sistemlerinde elektriksel güvenlik testleri ve performans ölçümleri gerçekleştirmeleri için tasarlanmıştır; bu da onları konut ve ticari tesisler için ideal kılar.

PV:1525 Serisi, topraklama sürekliliği, yalıtım direnci, açık devre gerilimi ve kısa devre akımı testleri gerçekleştirir; PV:1525-IV modeli ise entegre IV eğrisi izleme işlevini de sunar.

Yeni ve yenilikçi bir kullanıcı arayüzüyle PV:1525 serisi, Seaward’ ın sezgisel ve kullanımı kolay test cihazları geleneğini sürdürürken, modern kurulum testleri için tasarlanmış özellikler de sunuyor. Sonuçlar, kurulumla ilgili özel bilgilerle etiketlenebiliyor; bu da veri yönetimini basit ve verimli hale getiriyor.

Bluetooth® özellikleri sayesinde, test sonuçları incelenmek üzere PV: Sync Mobile (iOS ve Android™ için mevcuttur) mobil uygulamasına kolayca aktarılabilir ve SolarCert yazılımı ile daha ayrıntılı analiz için dışa aktarılabilir. Uygulama üzerinden yapılan kablosuz güncellemeler, cihazınızın her zaman en son özelliklere sahip olmasını sağlar.

Temel Ölçüm Özellikleri:

∙ 1500 V DC' ye kadar PV dizisi açık devre gerilimi ölçümü

∙ 25 A DC' ye kadar PV dizisi kısa devre akımı

∙ 1500 V DC 'ye kadar gerilim ile izolasyon direnci ölçümü

∙ 200 mA süreklilik ölçümü

∙ Ekranda görüntülenen grafiksel IV eğrisi (sadece PV:1525-IV)

∙ Maksimum güç noktası gerilimi, maksimum güç noktası akımı ve doluluk faktörünün (fill factor) hesaplanması (sadece PV:1525-IV)

Yeni PV: Sync Mobile uygulaması

Test sonuçlarını PV:1525 Serisi'nden doğrudan mobil cihazınıza aktarın.

Manuel veri girişini azaltın, sonuçları sahada düzenleyin ve profesyonel raporları hızlı ve doğru bir şekilde oluşturun.

SolarCert yazılımı

PV test verilerini kolaylıkla indirin, analiz edin ve raporlayın.

SolarCert, sonuçları I-V eğrisi karşılaştırması ve STC analizi ile net, profesyonel raporlara dönüştürerek doğru performans doğrulamasını ve kolaylaştırılmış sertifikasyon iş akışlarını destekler.

Başvuru Kılavuzu:

∙ Konut ve ticari sistemler: 1000 V' a kadar olan sistemler için idealdir

∙ Büyük ölçekli sistemler: 1500 V' a kadar destekler

∙ Not: Daha yüksek akım değerlerine sahip ve güneş ışınımının daha yoğun olduğu sistemlerde, ani akımların etkisiyle koruma devreleri devreye girebilir.

Teknik Özellikler
Açık Devre Gerilimi ve Gerilim Ölçümü (PV Terminalleri)
Görüntüleme aralığı	+10,0 V_DC … +1500 V_DC –10,0 V_DC … –440 V_DC 10,0 VAC … 440 VAC
Ölçüm aralığı	+10,0 V_DC … +1500 V_DC –10,0 V_DC… –440 V_DC 10,0 VAC … 440 VAC
Çözünürlük	Maksimum 0.1 V_DC
Hassasiyet	+DC için: ± (%0,5 + 2 basamak) –DC ve AC için: ± (%5 + 2 basamak)
Kısa Devre Akımı Ölçümü (PV Terminalleri)
Görüntüleme aralığı	0,00 ADC … 25,00 ADC
Ölçüm aralığı	0,50 ADC … 25,00 ADC
Maksimum güç	37,5 kW
Çözünürlük	Maksimum 0,01 ADC
Hassasiyet	± (%1 + 2 basamak)
Maksimum Güç – Dizi Testi
Dizi testi maksimum güç	Panel verimliliği ≤ %19 olduğunda 37,5 kW* Panel verimliliği > %19 olduğunda 25 kW*
Gerilim	1500 V DC' ye kadar
Akım	25 A DC' ye kadar
IV Eğrisi (Yalnızca PV:1525-IV)
Minimum test noktası sayısı	20
IV eğrisi maksimum güç değeri	Panel verimliliği ≤ %19 olduğunda 37,5 kW* Panel verimliliği > %19 olduğunda 20 kW*
Gerilim	1500 V DC' ye kadar
Akım	25 A DC' ye kadar
Toprak Sürekliliği / Direnç Ölçümü
Test gerilimi (açık devre)	> 4 VDC, nominal
2 Ω'luk yükte test akımı	> 200 mA
Ekran aralığı	0,00 Ω … 199 Ω
Ölçüm aralığı (IEC 61557-4)	0,05 Ω … 199 Ω
Çözünürlük maksimum	0,01 Ω
Hassasiyet	0,05 Ω … 0,09 Ω ± (%2 + 1 basamak) 0,10 Ω … 0,19 Ω ± (%2 + 2 basamak) 0,20 Ω … 1,99 Ω ± (%2 + 3 basamak) 2,0 Ω … 4,9 Ω ± (%2 + 2 basamak) 5,0 Ω … 199 Ω ± (%2 + 5 basamak)
Test uçları sıfırlama	Sıfırlama 10 Ω'a kadar
Görsel uyarı	Girişlerde ≥ 30 VAC veya VDC
Devre koruması	Girişlerde ≥ 30 VAC veya VDC ise test engellenir.
IEC 61557-4'e göre testleri tekrarlama	Yaklaşık 4000 adet 1 saniyelik test
İzolasyon Direnci Ölçümü
Test gerilimi (açık devre)	250 V, 500 V, 1000 V, 1500 V (IEC 61557-2 standardına göre)
Test gerilimi spesifikasyonu	–0 % +20 % (açık devre)
Kısa devre test akımı	< 2 mA
1 mA' de test gerilimi	> 1 mA'da Un × (1000 Ω/V) (IEC 61557-2'ye göre)
Görüntüleme aralığı	0,05 MΩ … 999 MΩ
Ölçüm aralığı (IEC 61557-2)	250 V / 500 V dizi modu: 0,05 MΩ … 200 MΩ 1 kV / 1,5 kV dizi modu: 0,05 MΩ … 999 MΩ 250 V noktadan noktaya: 0,05 MΩ … 300 MΩ 500 V noktadan noktaya: 0,05 MΩ … 500 MΩ 1 kV / 1,5 kV noktadan noktaya: 0,05 MΩ … 999 MΩ
Direnç çözünürlüğü	0,05 MΩ … 1,99 MΩ için 0,01 MΩ 2,0 MΩ … 19,9 MΩ için 0,1 MΩ 20 MΩ … 999 MΩ için 1 MΩ
Direnç doğruluğu	0,05 MΩ … 0,19 MΩ için ±(5 % + 1 basamak) 0,20 MΩ … 1,99 MΩ için ±(5 % + 3 basamak) 2,0 MΩ … 5,0 MΩ için ±(5 % + 2 basamak) 5,1 MΩ … 99 MΩ için ±(5 % + 5 basamak) > 99 MΩ için ±(10 % + 5 basamak)
İzolasyon gerilimi çözünürlüğü	1 V
İzolasyon gerilimi doğruluğu	± (2 % + 2 sayım)
Maksimum sistem kapasitansı	2 μF
Görünür uyarı	Girişlerde ≥ 30 VAC veya VDC
IEC 61557-2'ye göre testleri tekrarlama	Yaklaşık 4000 adet 1 saniyelik test
Çalışma Akımı (PV:1500 prob aracılığıyla kablosuz)
Ekran aralığı	0,1 ADC … 400,0 ADC
Akım ölçüm aralığı	0,1 ADC … 400,0 ADC
Çözünürlük	0,1 A
Hassasiyet	± (5 % + 2 basamak)
Çalışma Gücü (PV Terminalleri ve PV:1500 Kelepçe aracılığıyla Kablosuz)
Ekran aralığı	0,00 kW … 600 kW
Ölçüm aralığı	0,50 kW … 600 kW
Çözünürlük	0,01 kW
Hassasiyet	± (6 % + 2 basamak)

Temel Özellikler ve Karşılaştırma
Özellikler	PV:1525	PV:1525-IV
Sezgisel menü gezinme ve renkli ekran	+	+
Kılavuzlu gezinme ve test için aydınlatmalı işlev tuşları	+	+
Otomatik test dizileri – DIN EN 62446-1 / VDE 0126-23-1 standardına uygun, 3 önceden programlanmış diziyle gerçekleştirilen verimli elektriksel güvenlik testleri	+	+
Otomatik test dizileri – Kişisel konfor testleri için özelleştirilebilir diziler	+	+
Teşhis amaçlı testler için manuel mod	+	+
Açık devre gerilimi ve gerilim ölçümü	+	+
Kısa devre akımı ölçümü	+	+
Dize testi	+	+
Toprak sürekliliği / direnç ölçümü	+	+
İzolasyon direnci ölçümü	+	+
Çalışma gücü (PV:1500 prob ile)	+	+
Ekran üzerinde doğrudan görüntülenen grafiksel IV eğrisi	-	+
Maksimum güç noktası gerilimi, maksimum güç noktası akımı ve doluluk faktörünün hesaplanması	-	+
DIN EN IEC 60904-9 / VDE 0126-4-9 standardına göre standart test koşulu (STC) karşılaştırması* (PV: Sync Mobile uygulaması ve SolarCert yazılımı aracılığıyla)	+	+
Yapılandırılmış ölçüm verisi depolama özelliğine sahip dahili bellek (nesne > invertör > dizi)	+	+
PV:Sync Mobile uygulamasına Bluetooth® ile veri aktarımı	+	+
PV:Sync Mobile uygulaması ve SolarCert yazılımı aracılığıyla rapor oluşturma ve yönetimi	+	+
Kablosuz güncellemeler – yazılım güncellemeleri PV:Sync Mobile uygulaması aracılığıyla uygulanabilir	+	+

* Doğru bir karşılaştırma yapabilmek için, SS:200LR Kablosuz Işınım Ölçer aracılığıyla elde edilen ışınım ve sıcaklık verileri gereklidir.

Genel Özellikler
Mekanik Tasarım
Ağırlık	Yaklaşık 1 kg / 2,2 lb
Boyutlar	265 mm × 115 mm × 78 mm 10,4 inç × 4,6 inç × 3,1 inç
Ekran türü	Arka aydınlatmalı 3,5 inç renkli ekran
Ekran çözünürlüğü	480 × 320 piksel
Ekran görüş açısı	Soldan sağa 70° Yukarıdan aşağıya 60°
Güç kaynağı	11,55 V 2930 mAH lityum iyon pil (şarj edilebilir)
Otomatik kapanma	Kullanıcı tarafından yapılandırılabilir
Dahili bellek	1000 yuva
Çevre Koşulları
Çevre	Kuru, nem yoğunlaşması olmayan İç veya dış mekan kullanımı
Çalışma sıcaklığı	5 °C … +40 °C / +41 °F … +104 °F
Barometrik yükseklik	Maks. 2000 m / 6562 ft
Depolama	–25 °C … +65 °C / –13 °F … +149 °F; kuru, nem yoğunlaşması olmayan
Elektriksel Güvenlik
Aşırı gerilim kategorisi	IEC 61010-01 CAT III / 1500 V
Kirlilik derecesi	2 (IEC 61010-1'e göre)
Koruma sistemi	Muhafaza: IEC 60529'a göre IP40 (Katı yabancı cisimlerin girmesine karşı koruma: = 1,0 mm / 0,039” Ø; su girmesine karşı koruma: korumasız)
Koruma sınıfı	II
Elektromanyetik Uyumluluk (EMC)
Parazit yayılımı	IEC 61326-1, A sınıfı
Parazit bağışıklığı	IEC 61326-1
Veri Arayüzleri
Bluetooth® LE
Frekans bandı	2402 MHz … 2480 MHz
Gönderim gücü aralığı	20 dBm
Modülasyon türü	GFSK
Kanal aralığı	2 MHz
Radyo spektrum verimliliği	(Madde 3.2) STSI EN 300 328 V2.2.2
Anten türü ve kazancı	PCB anteni, 3,26 dBi
Kullanım	Test verilerinin aktarımı; çevre birimlerine bağlantı, yazılım güncellemeleri
Uzun Menzilli RF
Frekans bandı	433,375 MHz … 434,625 MHz
İletim gücü aralığı	4,89 dBm ERP
Kanal aralığı	250 kHz
Radyo spektrum verimliliği	(Madde 3.2) ETSI EN 300 220-2 V3.2.1
Anten türü ve kazancı	FPC anten, 2,8 dBi tepe kazancı
Kullanım	SS:200LR Kablosuz Işınım Ölçere bağlanma

Sipariş Bilgileri:

Cihaz	Parça Numarası
PV:1525-IV Komple Kit (global sürüm)*	601A915
PV:1525-IV cihazı (global sürüm)*	601A916
PV:1525 Komple Kit (global sürüm)*	601A910
PV:1525 cihazı (global sürüm)*	601A911
SS:200LR Kablosuz Işınım Ölçer (global versiyon)*	396A942
PV:1500 Prob 601A1200 *ABD için geçerli değildir.

İsteğe Bağlı Aksesuarlar ve Yedek Parçalar

Taşıma çantası	71G101
Timsah Klipsli 4 mm test probları	601A1203
Cihazdan MC4 Test Kablolarına	601A1202
Baypas ölçüm kabloları	601A1201
Şarj edilebilir pil paketi	906A001
Pil şarj yuvası	906A021
Solar Survey - Hızlı açılır panel montaj braketi	396A979
Solar Survey Quick Fix Çift Sıcaklık Probu	396A980

Standart Donanım

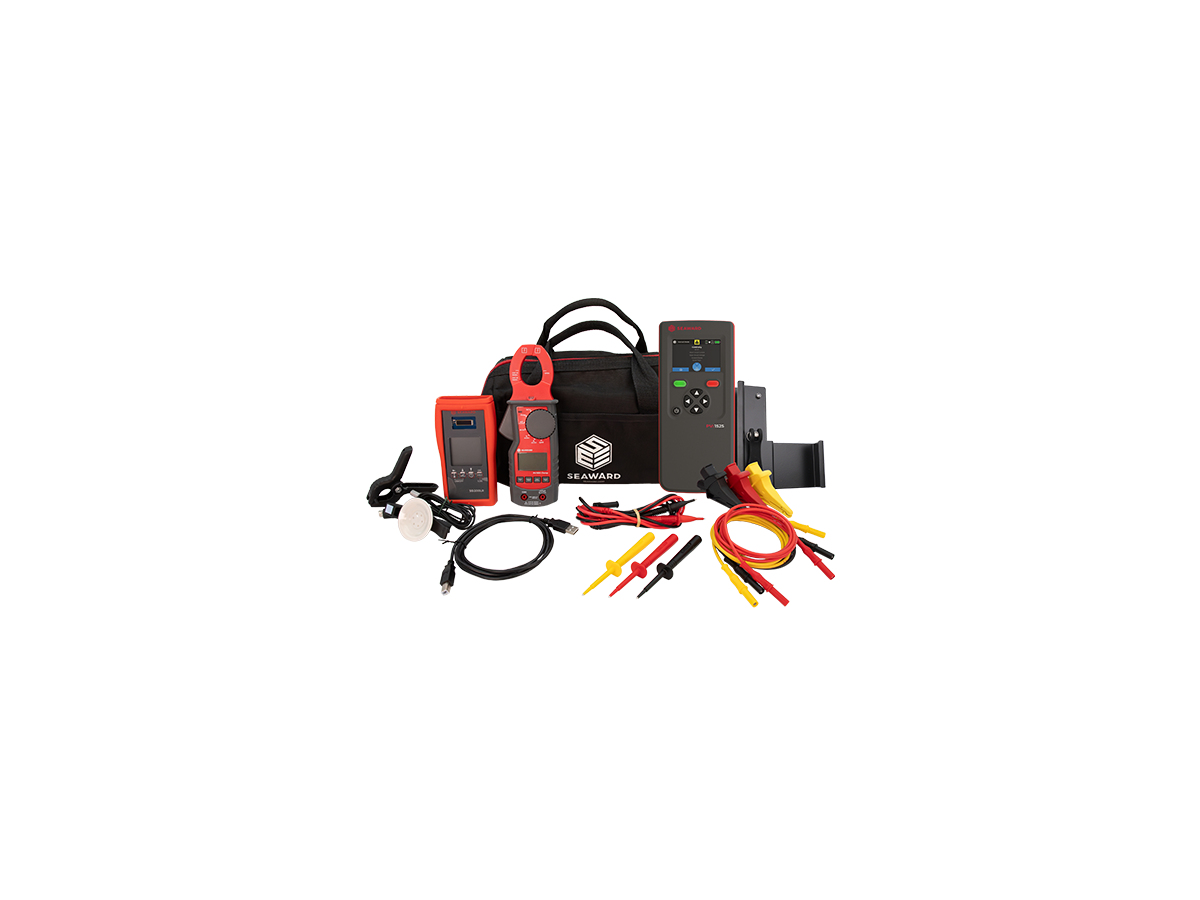

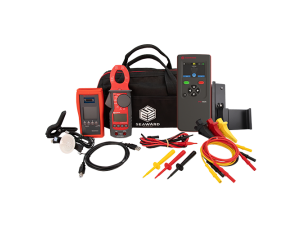

PV:1525 Complete Kit
1 × PV:1525 cihazı
1 × Set 4 mm test kabloları (kırmızı, siyah ve sarı), timsah klipsler ile
1 × Set MC4 test kabloları (sarı ve siyah)
1 × Şarj edilebilir batarya paketi
1 × Batarya şarj ünitesi
1 × Hızlı Başlangıç Kılavuzu PV:1525
1 × Kalibrasyon sertifikası PV:1525
2 × Beyan (CE, UKCA)
1 × PV:1500 Clamp**
1 × SS:200LR Irradiance Meter**
1 × Solar Survey – Hızlı çıkarılabilir panel montaj braketi
1 × Taşıma çantası
1 × SolarCert yazılım lisansı
SS:200LR Wireless Irradiance Meter
1 × SS:200LR Wireless Irradiance Meter
2 × AA pil
1 × USB indirme kablosu
1 × Solar Survey sıcaklık probu
1 × Hızlı Başlangıç Kılavuzu SS:200LR
1 × Kalibrasyon Sertifikası SS:200LR
2 × Beyan (CE, UKCA)
PV:1500 Clamp
1 × PV:1500 Clamp (kablosuz akım pensi)
1 × Test kablo seti (kırmızı ve siyah kablolar)
2 × AAA pil
1 × Manual PV:1500 Clamp
