SMC Mentor - Röle Test Cihazı - Netes Mühendislik

ÜRÜN AÇIKLAMASI
GENEL ÖZELLİKLER

Dokunmatik ekranlı kontrol paneli ile harici bilgisayara
Gerek duyulmaksızın kontrol düzeneği
12 adete kadar güç çıkış kanalı
Lojik ve analog giriş, çıkışlar
Sonuçların kaydı ve harici bilgisayarla iletişim
Manuel, yarı otomatik ve otomatik test imkanı
“Hepsi bir arada” kavramına en uygun cihaz
UYGULAMALAR
Her türlü koruma rölesi, koruma düzenlerinin, transduser ve ölçüm cihazlarının testi
Basit testlerden, en karmaşık analizlere kadar kullanım imkanı
Bağımsız iki hattın simülasyonu
TEMEL ÖZELLİKLER
Plug & Play (Tak ve Çalıştır)
Farklı haberleşme portları ile donanıma ait yazılım ve diğer dahili yazılımlar kolaylıkla güncellenebilir
Girişlerini elektronik transduser’ lardan alan koruma rölelerinin testi
Modele göre 3, 4 ve 6 adet akim çıkışına dönüşebilir gerilim çıkışları
0-150 V AC/ 0-5 A AC
0-212 V DC/0-7 A DC
Modele göre 3, 4 ve 6 adet akim çıkışı
0-20 A AC/0-9 A DC
Frekans DC, 0,1 Hz-2 kHz
Faz açısı 0-360 0C
422 X 254 X 511 mm boyutunda
Modele göre 18 ila 25 kg ağırlık
İLAVE ÖZELLİKLER

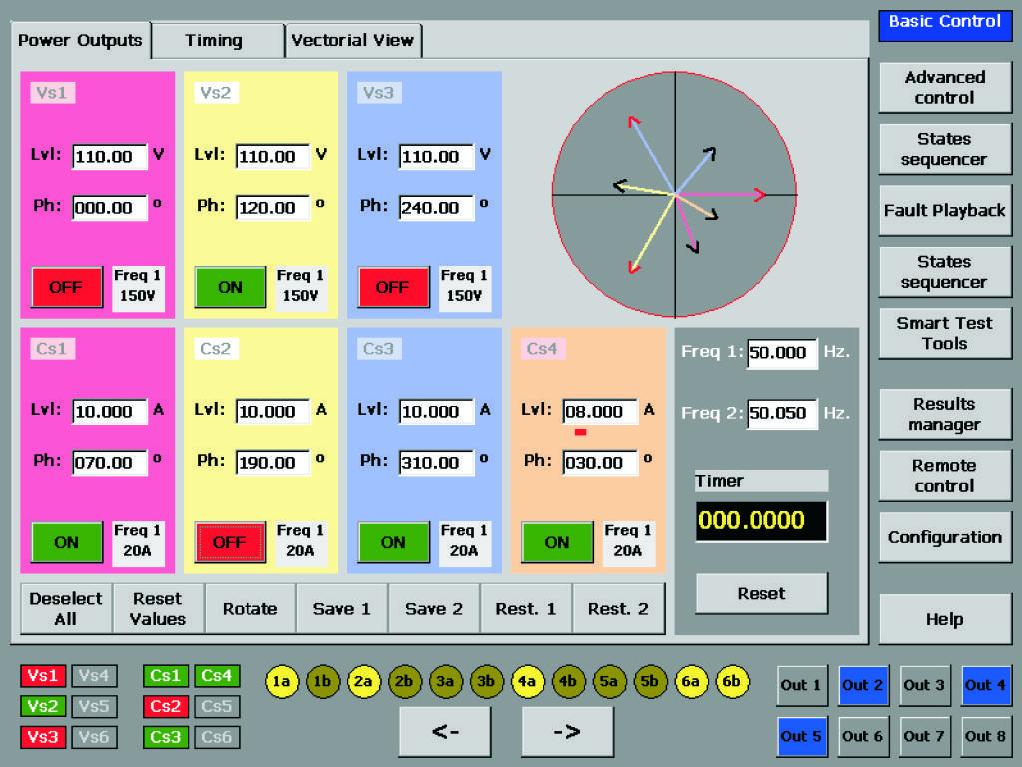

Kontrol Paneli
Çıkış değerlerinin genlik, seviye ve faz açılarının ayarlanması
Es zamanlı olarak farklı giriş ve çıkışların kullanılması
Çıkışların seri veya paralel bağlanma özelliği, lojik çıkışların programlaması
Test verilerinin kolaylıkla tanıtılması, saklanması ve tekrar çağrılması
Kompleks testlerin yapılması için çıkış değerlerinin kontrolü
Yazılım Seçenekleri
EUROTEST : Koruma rölelerinin testi için otomatik yazılım.
EUROVECTOR: Vektör veya Empedans karakteristikleriyle başarılı hata durumları yaratmanızı sağlar.
EUROFAULT: COMPTRADE formatında girilen önceden kayıt edilmiş veya hesaplanmış herhangi bir hatanın simülasyonunu sağlar.

MODEL ADI	KANAL SAYISI	ÇIKIŞ KANALLARI	TİPİK UYGULAMALAR
3v3i	6	3 gerilim (0-150 V veya 0-5 A) + 3 akım kanalı (0-25 A), her biri 100VA ile.	Herhangi bir röle türünün, güç çeviricilerin ve ölçme aletlerinin tek ve üç fazlı testi. 600 VA ‘e kadar toplam çıkış gücü. Tam aralık geçici playback.
4v3i	7	4 gerilim (0-150 V veya 0-5 A) + 3 akım kanalı (0-25 A), her biri 100VA ile.	Senkronize röleler için yeterli. Nötr gerilim elemanları ve 5A ‘e kadar akım ile doğrudan üç fazlı test. Üç fazlı diferansiyel rölelerin testi için kabiliyetli.
4v4i	8	4 gerilim (0-150 V veya 0-5 A) + 4 akım kanalı (0-25 A), her biri 100VA ile.	Nötr elemanlı aygıtlar için 25 A ‘e kadar dört akım beslemesi. 400VA güç ile 100 A ‘e kadar tek faz testi. 25 A ‘e kadar tek fazlı diferansiyel rölelerin testi.
3v6i	9	3 gerilim (0-150 V veya 0-5 A) + 6 akım kanalı (0-25 A), her biri 100VA ile.	Üç fazlı elektromekanik röleler. Üçlü kanatlar ile diferansiyel rölelerin doğrudan testi, bağlantı sınıflarının korunması. Her kanal başına 50A ’e kadar akım.
6v3i	9	6 gerilim (0-150 V veya 0-5 A) + 3 akım kanalı (0-25 A), her biri 100VA ile.	Düşük gerilim ölçüm konvertörleri ve enerji ölçüm aletlerinin kalibrasyonu. Yüksek empedanslı rölelerin hata testleri, Yüksek gerilim ayarı ve orta dereceli akım ayarı ile diferansiyel nötrün yön tespiti.
4v6i	10	4 gerilim (0-150 V veya 0-5 A) + 6 akım kanalı (0-25A), her biri 100VA ile.	Yüksek akım ayarı ile tek ve üç faz Diferansiyel Röle testi.
6v6i	12	6 gerilim (0-150 V veya 0-5 A) + 6 akım kanalı (0-25 A), her biri 100VA ile.	İki rölenin eş zamanlı olarak testi. Üç fazlı transformatörlerin dörtlü sargılarında diferansiyel testi.
