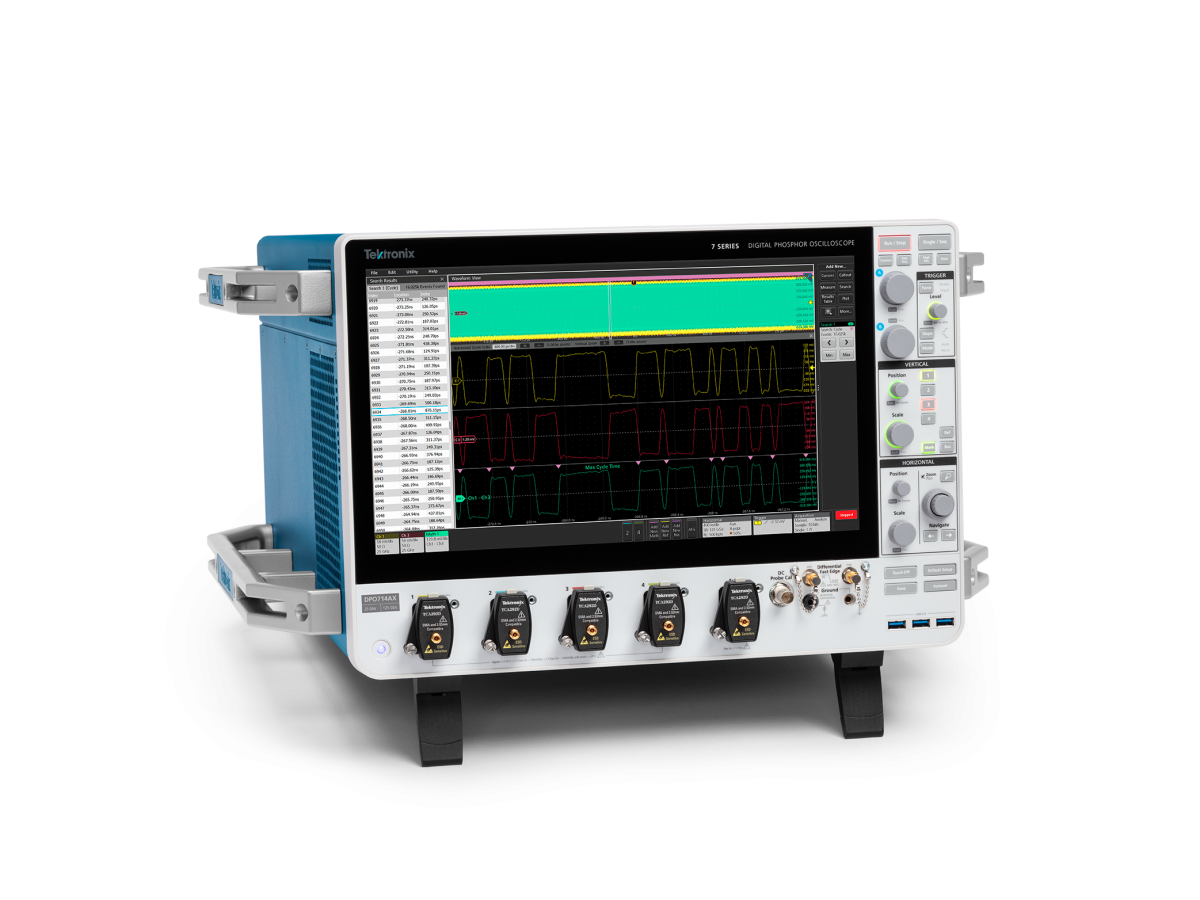

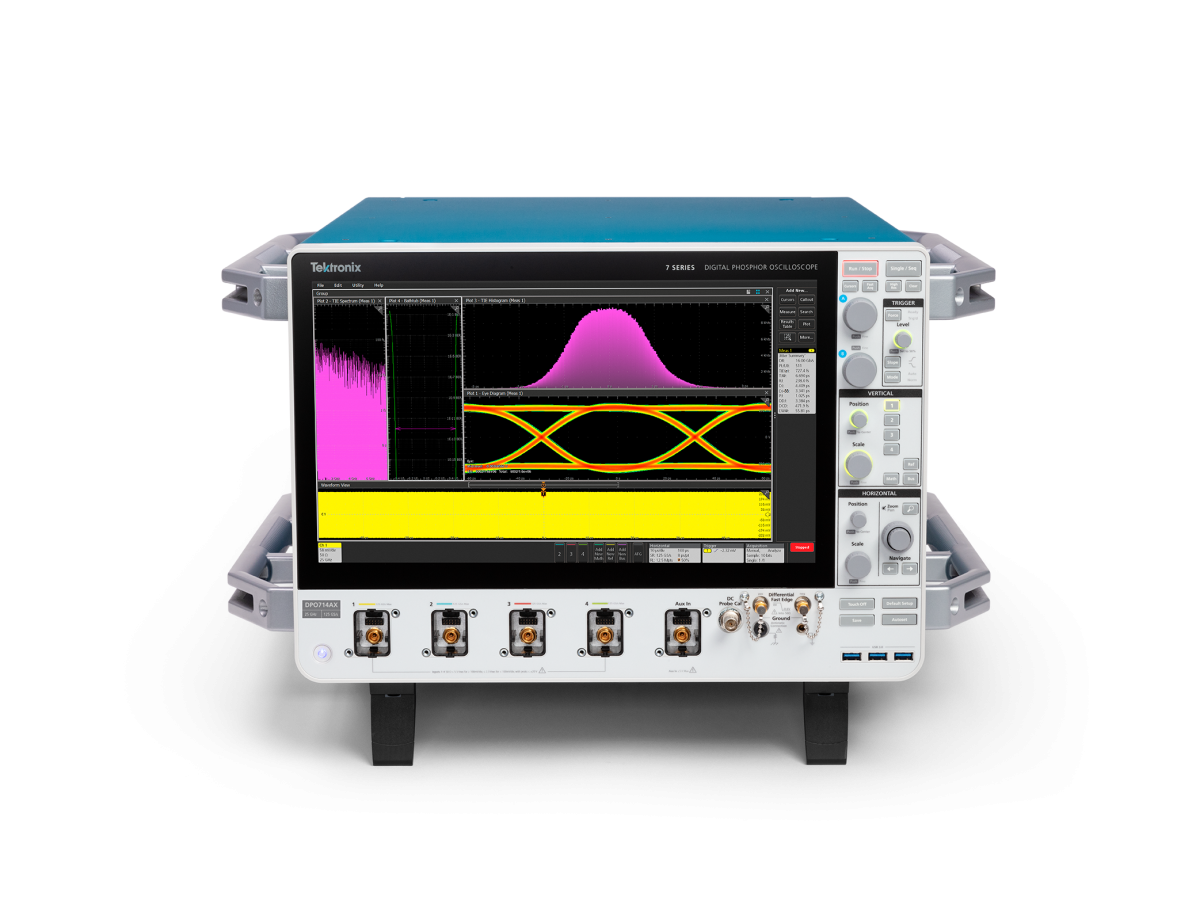

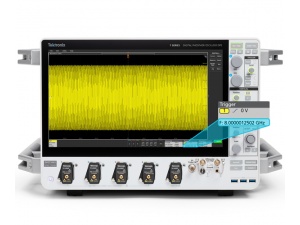

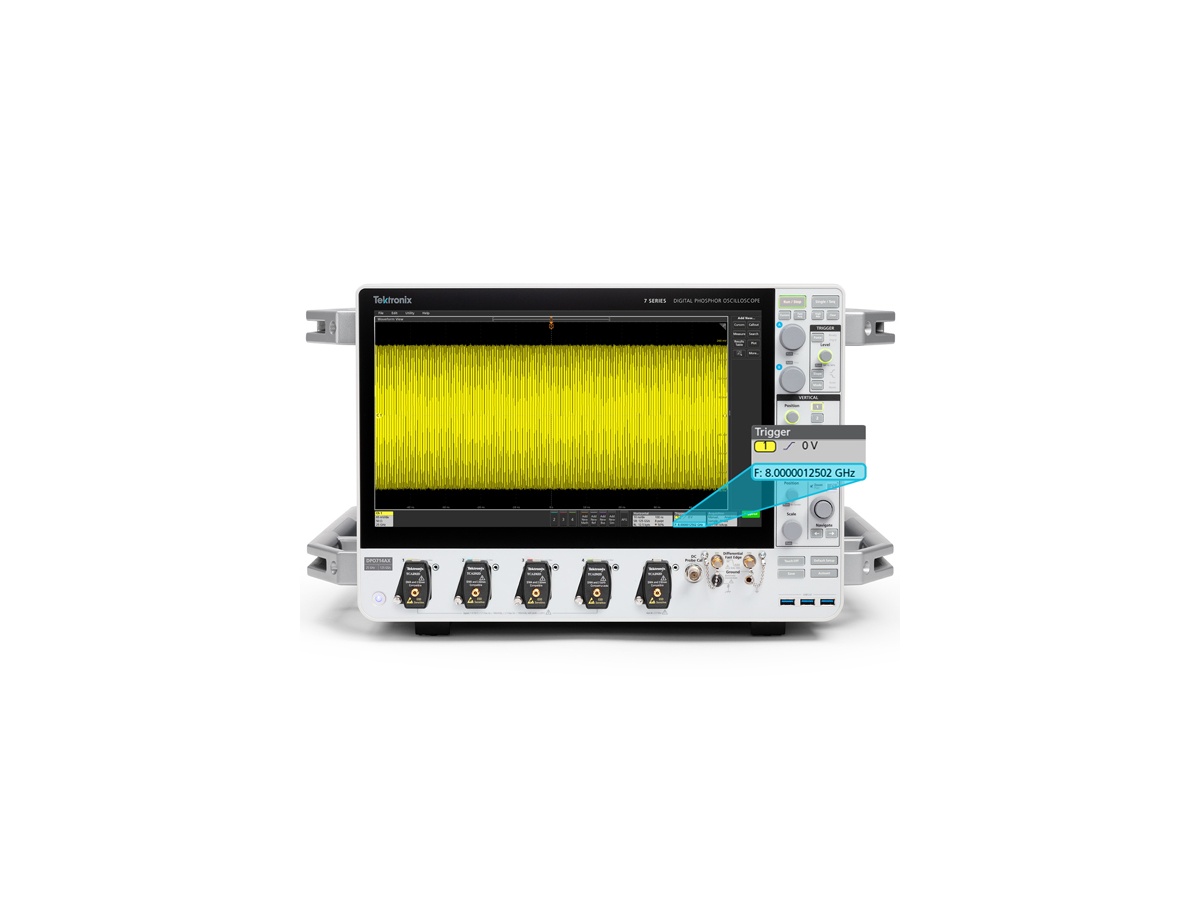

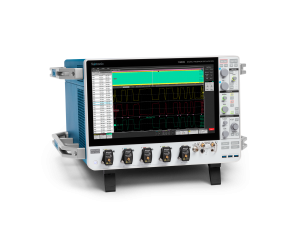

7 Serisi DPO, benzersiz sinyal doğruluğu, yüksek ENOB, düşük jitter, hızlı ölçüm verimliliği ve ödüllü kullanıcı arayüzü sunarak yüksek hızlı seri iletişim, yüksek enerjili fizik ve kritik RF uygulamalarının gelişen ihtiyaçlarını karşılamak için ideal bir çözümdür.
25 GHz’e kadar analog bant genişliği ile 7 Serisi DPO, sektörde birçok ilki barındıran en doğru gerçek zamanlı performansı sağlar:
Temel Uygulamalar
7 Serisi’nin düşük gürültülü, yüksek doğruluklu sinyal yakalama özelliği, aşağıdaki gibi yüksek bant genişliği gerektiren uygulamalar için kritik öneme sahiptir:
- Geçici olayların ileri düzey araştırmaları ve incelemeleri
- Sinyal bütünlüğü, jitter ve zamanlama analizi dahil dijital tasarım ve doğrulama
- Bellek veri yolu analizi ve hata ayıklama
- Endüstri standartları için yüksek hızlı seri arabirimlerin uygunluk testleri ve hata ayıklama
- Yapay zeka veri merkezi geliştirmelerinde sinyal bütünlüğü ve güç bütünlüğü analizi
- Geçici veya geniş bantlı RF spektral analizi
Öne Çıkan Özellikler ve Performans Özellikleri
- Mevcut bant genişlikleri (tüm analog kanallar): 8 GHz, 10 GHz, 13 GHz, 16 GHz, 20 GHz, 25 GHz (müşteri tarafından yükseltilebilir)
- 4 TekConnect® giriş kanalı ve bir TekConnect Aux In, her biri TCA292D 50 Ω 2.92 mm giriş adaptörü ile
- Tüm 4 kanalda 125 GS/s örnekleme hızı
- En yüksek ENOB’a ve en düşük rastgele gürültüye sahip 10 bit ADC
- Düşük içsel jitter’a sahip hassas zaman tabanı
- Yüksek frekanslı sinyal kanal kaybını telafi eden aktif CTLE (Sürekli Zaman Doğrusal Eşitleme) ile QuietChannel™ teknolojisi
- 500 Mpoint standart kayıt uzunluğu, 1 veya 2 Gpoint isteğe bağlı
- P7700 ve P7600 Serisi TriMode™ problarla uyumlu
- 15,6 inç yüksek çözünürlüklü dokunmatik ekran (1920 x 1080 çözünürlük)
Analog kanallar: 4
Bant genişliği: 8 GHz - 25 GHz
Örnekleme hızı: 125 GS/s
Kayıt uzunluğu: 500 Mpts (std), 1G & 2G (opt)
Ekran: 15,6 inç (396 mm) TFT renkli
Çözünürlük: Yüksek Çözünürlük (1.920 x 1.080) çözünürlük
Bağlantı noktaları: 10G SFP+ LAN, 1G LAN, 4 USB 3.0 Ana Bilgisayar, 1 USB 3.0 Aygıt, DisplayPort, HDMI
Standart garanti: 1 yıl
Boyutlar
Yükseklik: 12,9 inç / 327 mm
Genişlik: 22,1 inç / 560 mm (tutacaklarla birlikte)
17,9 inç / 454 mm (tutacaklar olmadan)
Derinlik: 24,4 inç / 620 mm
Ağırlık: (Yalnızca ünite)
84 lbs (38 kg)

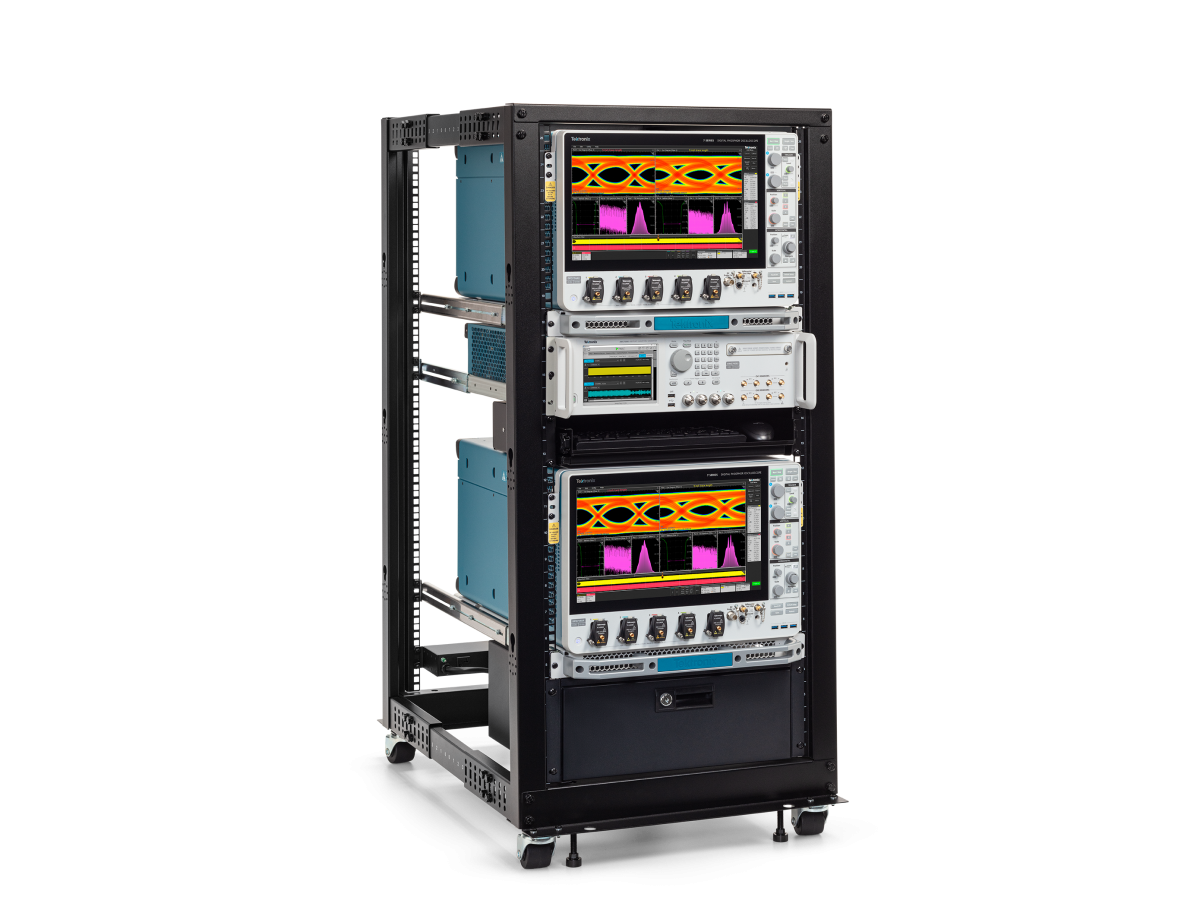

Raf Montajı Yapılandırması
RM7 sipariş edin
Soğutma Boşluğu
Cihazın tutacaklarından (önden bakıldığında) sol ve sağ tarafta 2,0 inç (50,8 mm) ve arkada 4,0 inç (101,6 mm)
- Kullanılabilir bant genişlikleri: 8 GHz, 10 GHz, 13 GHz, 16 GHz, 20 GHz, 25 GHz (müşteri tarafından yükseltilebilir)
- 4 TekConnect® giriş kanalı ve her biri TCA292D 50 Ω 2,92 mm giriş adaptörü ile bir TekConnect Aux In
- 4 kanalda 125 GS/s örnekleme hızı
- En yüksek ENOB ve en düşük rastgele gürültüye sahip 10 bit ADC
- Düşük iç jitterli hassas zaman tabanı
- Standart 500 Mpts kayıt uzunluğu. 1 veya 2 Gpts isteğe bağlı
- P7700 ve P7600 Serisi TriMode™ prob ile uyumlu
- 15,6 inç yüksek çözünürlüklü dokunmatik ekran (1920x1080 çözünürlük)

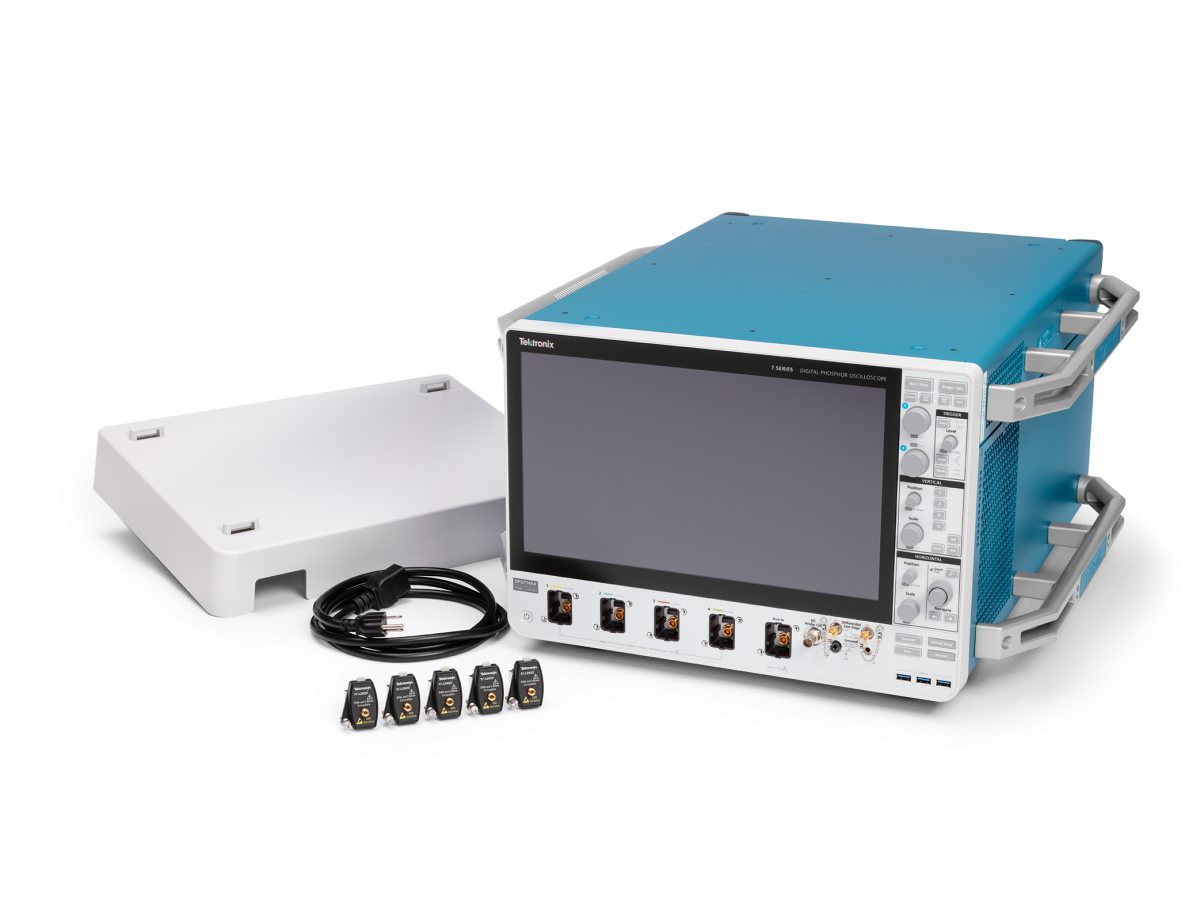

Paket içeriği:
*5 - TCA292D adaptörleri
*1 - Ön Ekran Paneli Kapağı
*1 - Güç Kablosu (Sipariş Seçeneği A0-A99)
*1 - Antistatik bileklik
*1 - AOMEI OneKey Recovery Professional Lisansı
*1 - Kalibrasyon Sertifikası
*1 - Kurulum ve Güvenlik Kılavuzu (Japonca, Basitleştirilmiş Çince, Fransızca, İspanyolca, Almanca, İtalyanca, Felemenkçe)
Ölçüm ihtiyaçlarınız için uygun cihazı ve seçenekleri seçmek üzere aşağıdaki adımları izleyin.
Öncelikle bir model seçerek başlayın.
| DPO714AX |
TekConnect Girişleri |
| DPO714AX |
4 |
| Aksesuar |
Tektronix parça numarası |
| Beş (5) TCA292D TekConnect - 2,92 mm Adaptör |
TCA292D |
| Koaksiyel kablolar için beş (5) adet destek anahtarı kartı aleti |
003-1972-xx |
| Fast Edge'de (ön) zincirli (2x) 50 Ω sonlandırıcı |
131-9650-xx |
| Sample Clock (arka) zincirli (2x) 50 Ω sonlandırıcı |
131-9650-xx |
| Senkronizasyon Giriş/Çıkışında (arka) zincirli (2x) 50 Ω sonlandırıcı |
131-9650-xx |
| Statik korumalı bilek kayışı, ayarlanabilir, 6 ft sarmal kordon |
006-3415-xx |
| Güvenlik ve Uyumluluk Bilgileri, çok dilli |
071-3807-xx |
| Gömülü işletim sistemine sahip çıkarılabilir SSD (7-LNX) |
- |
| AOMEI OneKey Recovery Profesyonel Lisansı |
- |
| Gömülü Yardım (bu kullanım kılavuzu ayrıca tek.com'da indirilebilir bir PDF olarak da mevcuttur) |
077-1859-xx |
| Ön kapak |
200-5406-xx |
| Güç kablosu |
Seçilen güç seçeneğine bağlıdır |
| Ulusal Metroloji Enstitüsü(leri)ne izlenebilirliği ve ISO9001/ISO17025 kalite sistemi kaydını belgelendiren kalibrasyon sertifikası |
- |
| Cihaz ve beraberindeki aksesuarların tüm parça ve işçiliklerini kapsayan bir yıllık garanti |
- |
Oskiloskobunuzu ihtiyacınız olan analog kanal bant genişliğini seçerek yapılandırın.
Bugün ihtiyacınız olan bant genişliğini aşağıdaki seçeneklerden birini seçerek belirleyin. Daha sonra daha geniş bant genişliğine sahip bir seçenek satın alarak yükseltebilirsiniz
| Bant genişliği seçeneği |
Bant genişliği |
| 7-BW-8000 |
8 GHz |
| 7-BW-10000 |
10 GHz |
| 7-BW-13000 |
13 GHz |
| 7-BW-16000 |
16 GHz |
| 7-BW-20000 |
20 GHz |
| 7-BW-25000 |
25 GHz |
| Önerilen Problar (tam liste için data sheete bakın) |
| P7720 - 20 GHz TriMode diferansiyel prob |
| P7716 - 16 GHz TriMode diferansiyel prob |
| P7713 - 13 GHz TriMode diferansiyel prob |
| P7708 - 8 GHz TriMode diferansiyel prob |
| P7633 - 33 GHz TriMode diferansiyel prob |
| P7630 - 30 GHz TriMode diferansiyel prob |
| P7625 - 25 GHz TriMode diferansiyel prob |
| Önerilen Aksesuarlar (tam liste için data sheete bakın) |
| 7 Serisi DPO için Sert Taşıma Çantası |
| RM7 - 7 Serisi DPO için Raf Montaj Kiti |
| Hizmet Seçenekleri (tam liste için data sheete bakın) |
| R4, R6 |
| T4PLUS, T6PLUS |
| CD1, CD3, CD5 |
| ACC3, ACC5 |
| ISO |
| Önerilen Cihaz Seçenekleri (tam liste için data sheete bakın) |
| Opt 7-AFG - Keyfi Fonksiyon Jeneratörü Ekle |
| Opt 7-WIN - Windows 10 ile isteğe bağlı çıkarılabilir SSD ekle |
| Önerilen Yazılım Seçenekleri/Geliştirmeler |
| Opt 7-DJA - Gelişmiş Jitter Analizi Ekle |
| Opt 7-SIM - Sinyal Bütünlüğü Modelleme, Temel Ekle |
| TekScope PC |
| SignalVu-PC |
| Alternatif Ürünler |
| MSO/DPO70000DX |
| DPO70000SX |
