Tektronix MP5000 Modüler Hassas Test Sistemi

Tektronix MP5000 Modüler Hassas Test Sistemi, tüm kaynak ve ölçüm ihtiyaçlarınızı 1U form faktörü alanında karşılar. Bu üst düzey otomatik test ekipmanı (ATE), birden fazla kaynak/ölçüm birimi (SMU) ve güç kaynağı birimini (PSU) uyarlanabilir modül seçenekleri ile bir araya getirerek raf alanını optimize eder. Üç yuvalı ve çift kanallı modülleri ile sisteme altı paralel kanal sunar. Daha yüksek kanal sayısı gerektiren uygulamalarda, TSP-Link™ ana-uyumlu yapılandırmada ana çerçeveleri birbirine bağlayarak tek bir birim gibi çalışmasını sağlar. Bu, tasarım doğrulamasından karmaşık paralel test sistemlerinin oluşturulmasına kadar geniş bir uygulama yelpazesi için optimize edilmiş bir kaynak ve ölçüm sistemi oluşturmayı mümkün kılar.

Müşteriler modülleri karıştırıp eşleştirerek maliyet, verimlilik ve doğruluğu optimize edebilir. Düşük akım ölçümleri ve yükleme (sinking) yeteneklerinin gerekli olmadığı uygulamalarda, güç kaynakları maliyet açısından uygun bir çözüm sunar. Gerçek akım kaynağı ve yüksek hızlı ölçümler gereken uygulamalarda ise SMU modülü tercih edilebilir. Sistem, çok çeşitli uygulamaları destekler ve yüksek yoğunluklu tasarımı sayesinde değerli raf alanını korur ve kanal başına maliyeti düşürür. Yüksek kanal sayılı paralel testler için hızlı veri aktarımı sağlayacak şekilde tasarlanmıştır; üretim ve doğrulama testi kullanıcıları için hem zaman hem de maliyet tasarrufu sağlar.

Sürekli yeni modül duyuruları ile MP5000, gelişen test gereksinimlerini destekleyecek ve müşteri ihtiyaçlarıyla tutarlı bir şekilde uyum sağlayacak şekilde konumlandırılmıştır.

Anahtar Uygulamalar

Yarı iletken doğrulama ve güvenilirlik testi
Optoelektronik (VCSEL, LED, lazer diyot karakterizasyonu)
Havacılık ve savunma sistemi işlevsel testi
Yüksek yoğunluklu üretim test ortamları

Modüler Mimari

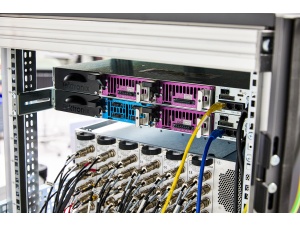

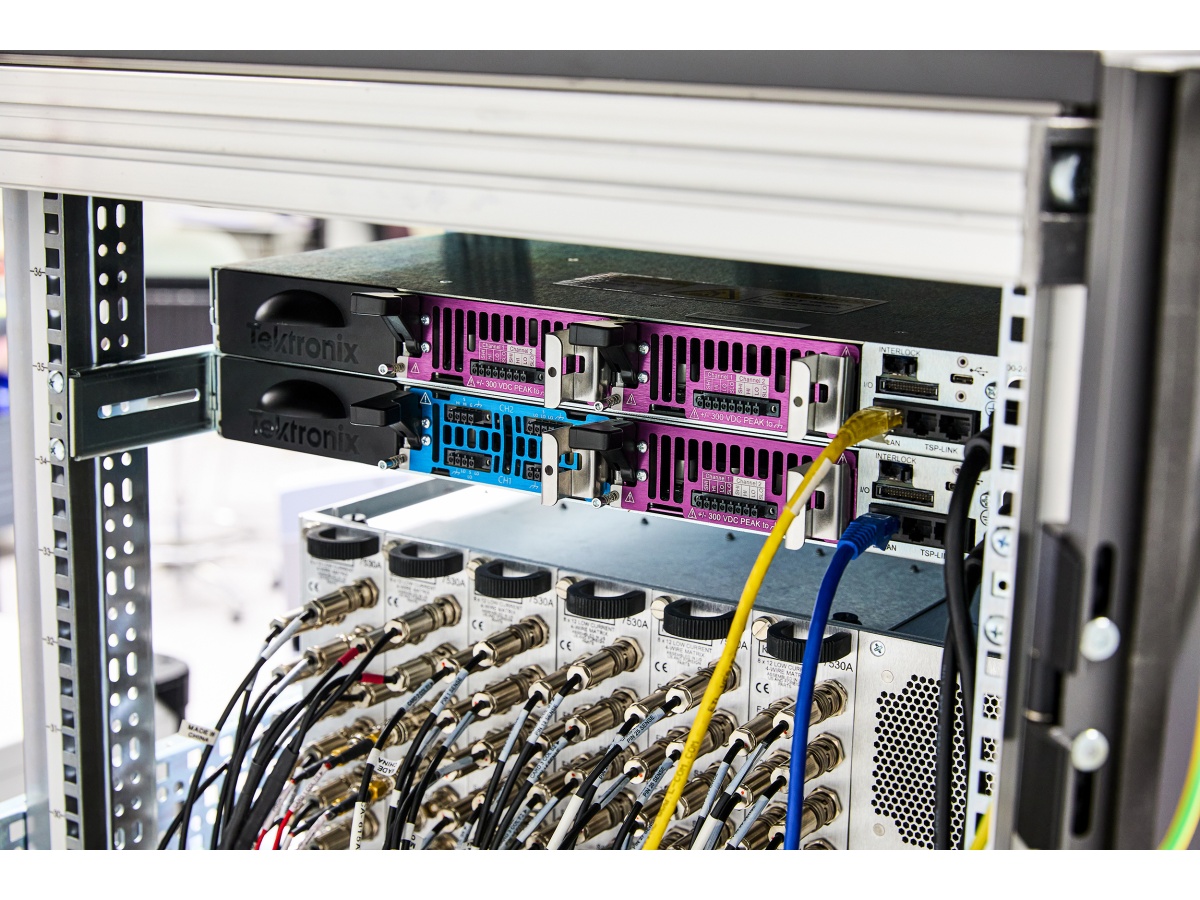

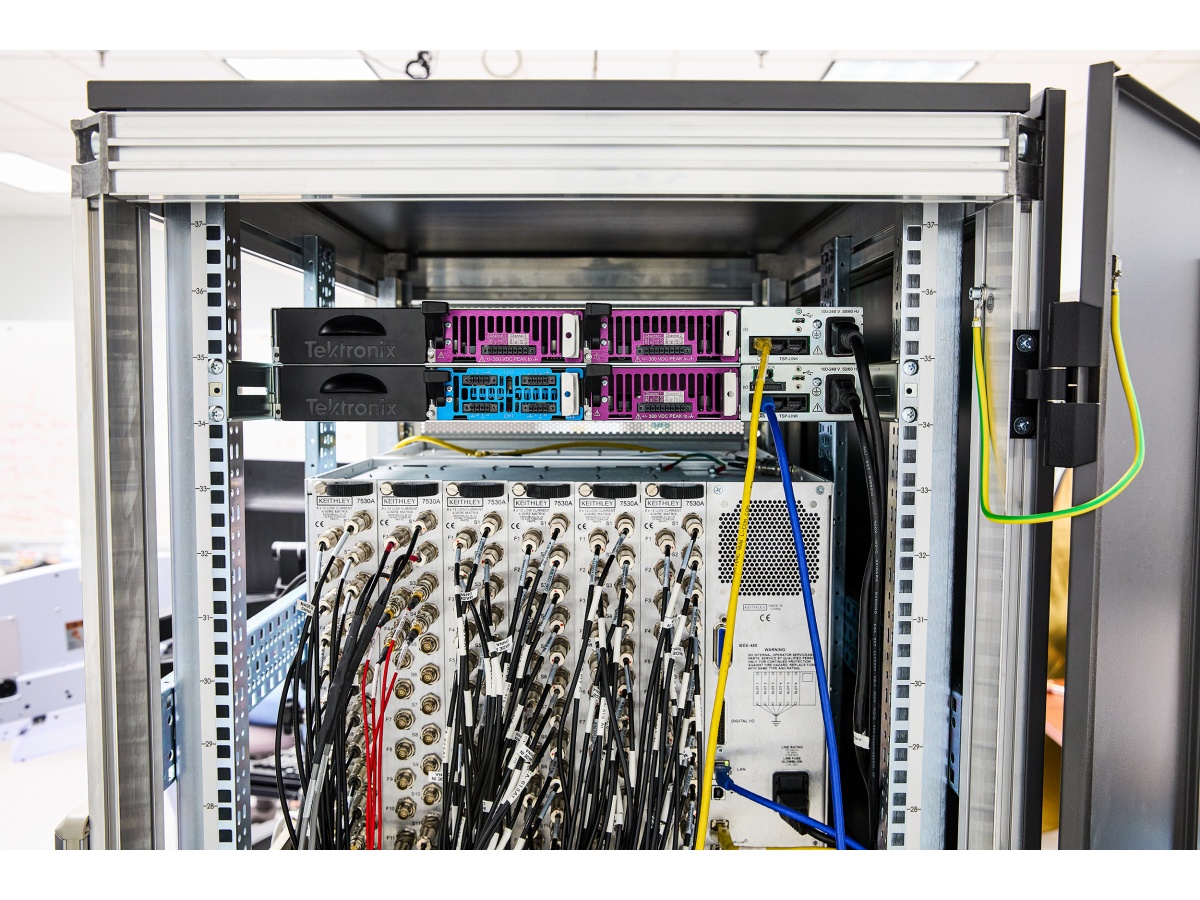

3 adet arkadan erişilebilir modül yuvasına sahip 1U raf montajlı kasa
Kasa başına 6 kanala kadar destekler.
Esnek konfigürasyonlar için SMU ve PSU modüllerini karıştırıp eşleştirebilir.
Ana çerçeveyi çıkarmadan/kapatmadan değiştirilebilir modüller

Yüksek Performanslı PSU Modülleri
PSU Modülleri:

2 kanal, 50 W, 50 V/5 A (bipolar)
Uzaktan algılama, çıkış bağlantı kesme rölesi, OVP/OCP
Seri/paralel yığınlama için izole kanallar

Gelişmiş Otomasyon ve Yazılım
TSP Araç Seti:

Visual Studio Code tabanlı IDE
Cihaz üzerinde komut dosyası hata ayıklama
Kanal senkronizasyonu ile otomatik TSP komut dosyası oluşturma
Sürücü Desteği: Python, LabVIEW, IVI, SCPI uyumlu

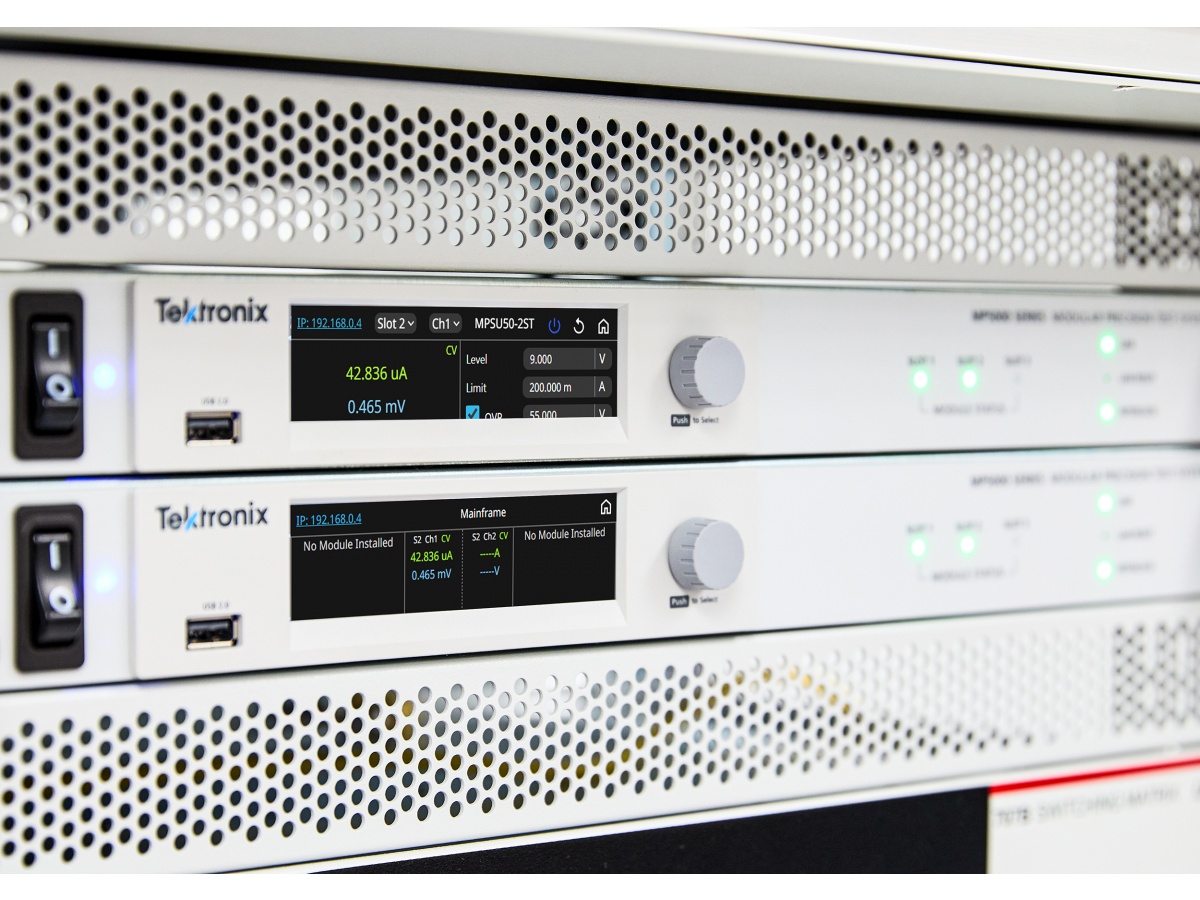

Web Arayüzü: Tarayıcı tabanlı kontrol ve monitörleme

Bağlantı ve Entegrasyon:

TSP-Link: 32 ana çerçeveye kadar senkronizasyon
Donanım anlaşması için 18 dijital I/O pini
Hızlı veri akışı için USB 3.0 ve 1 Gigabit Ethernet

Programlanabilir Güç Kaynağı (PSU) Modülleri:

Konfigürasyonlar:

2 Kanal, 50W, 50V / 5A (bipolar)
Gelecek: 2 Kanal, 100W, 60V / 10A; 300W hassasiyet; pil simülatörü

Özellikler:

Bipolar çıkış
Çıkış bağlantı kesme rölesi
Uzaktan algılama
Akım geri okuma
OVP (Aşırı Gerilim Koruması) ve OCP (Aşırı Akım Koruması)
İzole kanallar (seri/paralel olarak istiflenebilir)

TSP Araç Seti:

Visual Studio Code tabanlı IDE
Cihaz üzerinde komut dosyası hata ayıklama
Kanal senkronizasyonu ile otomatik TSP komut dosyası oluşturma
Cihaz simülasyonu ve dalga formu önizleme
Python API entegrasyonu
Veri dışa aktarma (.csv, .xlsx)

Tektronix MP5000 Modüler Hassas Test Sistemi
Modülleri değiştirilebilir PSU ve SMU modülleri, test sisteminizi kesinti veya yeniden tasarım gereksinimi olmaksızın upgrade etmenize, değiştirmenize veya yeniden yapılandırmanıza olanak tanır.

MP5103	MP5000 Serisi, 3 Yuvalı Düşük Profilli Modüler Ana Ünite
MPSU50-2ST	MP5000 PSU Modülü, 50 W, 50 V, 5 A, 2 kanal, Standart Güç Kaynağı
MSMU60-2	MP5000 SMU Modülü, 30 W, 60 V, 1,5 A, 2 kanal
