Ürün Adı
Tektronix P7600 Serisi - Trimode Problar
Ürün Kodu
Tektronix P7600 Serisi
Garanti Süresi
12 Ay

P7600 Serisi  Low Noise TriModeTM Probelar 25 GHz- 33 GHz

P7600 TriMode Serisi Problar, DPO/DSA70000DX ve DPO/DSA70000D Serisi osiloskoplarını desteklemek için tasarlanmıştır. Trimode prob kabiliyetlerine ek olarak ekstra düşük gürültü  ve en yüksek seviye bantgenişliğine erişmek üzere tasarlanan problar, çok düşük genlik sinyallerinde de doğru ölçümlemeler yapmak üzere tasarlanmıştır.

P7600  Serisi Problar’da birkaç farklı bağlantı opsiyonları mevcuttur.

  • 2.92 mm SMA ile 3 Coaxial giriş seçeneği veya SMP konnektörler
  • P7500 Serisi Solder-In uçlar ile 30 GHz’e kadar performans elde edebilirsiniz(P75PST kullanarak)
  • Tüm uçlar otomatik olarak tanımlanır ve prob ve adaptör kombinasyonu için gerektiği şekilde uygun olan filter otomatik yüklenir.
Elektriksel Özellikler P7633 P7625
- P76CA-XXX P76TA1 P76CA-XXX P76TA1
Bantgenişliği (Standart, Sistem2) 33 GHz 30 GHz 25 GHz 25 GHz
Yükselme Zamanı (10-90%) (Standart, Sistem2) 14ps 16ps 18ps 18ps
Yükselme Zamanı (20-80%) (Standart,Sistem2) 11ps 12ps 14ps 14ps
- P76CA-XXX P76TA1
Attenuation 0.25/0.5/1/2/43 1.25/2.5/5/10/203
Giriş Gerilim Aralığı 1.2Vpp, Single-Ended 6.0Vpp, Single-Ended
2.0Vpp, Differential 10.0Vpp, Differential
Çalışma Gerilim Aralığı -4V - +4V -5V - +5V
Offset Gerilim Aralığı -4V - +4V -4V - +4V
Gerilim Terminasyon Aralığı -4V - +4V -4V - +4V
DC Giriş Rezistansı (Tek Giriş/Single-Ended) 50Ω±2Ω 225Ω±2Ω
Giriş Kapasitesi N/A 0.1pF
Giriş Kayıp Faktörü >20dB - 5GHz
>12dB -20GHz
>10dB -30GHz
> 8dB - 33GHz
-
Tek Giriş /Single-Ended ZMIN - 1GHz’de 225Ω
10GHz’de 150Ω
25GHz’de 100Ω
Gürültü <1.1mVrms4(33GHz)
<1mVrms4(30GHz)
<0.9mVrms4(25GHz)
<5.0mVrms4
CMRR (Diferensiyel Mod) >40dB DC Konumunda
>14dB DC- 15GHz
>6dB 15- 30GHz
>4dB 30- 33GHz
NA
Non-Destructive Giriş Gerilim Aralığı -5V to +5V (DC+peak AC) -8V to +8V (DC+peak AC)
Arayüz TekConnect TekConnect

1P76TA ,P75PST Performance Solder Tip ile birlikte kullanılır

2 DPO/DSA73304D ile kullanılır

3 Zayıflama, osiloskopta dikey ayarı ile kontrol edilebilir

4 Osiloskop ile sistem gürültüsü minimum V/div ayarında ayarlanabilir

P7600 Serisi Low Noise TriModeTM Probelar 25 GHz- 33 GHz

P7600 TriMode Serisi Problar, DPO/DSA70000DX ve DPO/DSA70000D Serisi osiloskoplarını desteklemek için tasarlanmıştır. Trimode prob kabiliyetlerine ek olarak ekstra düşük gürültü ve en yüksek seviye bantgenişliğine erişmek üzere tasarlanan problar, çok düşük genlik sinyallerinde de doğru ölçümlemeler yapmak üzere tasarlanmıştır. P7600 Serisi Problar’da birkaç farklı bağlantı opsiyonları mevcuttur.

  • 2.92 mm SMA ile 3 Coaxial giriş seçeneği veya SMP konnektörler
  • P7500 Serisi Solder-In uçlar ile 30 GHz’e kadar performans elde edebilirsiniz(P75PST kullanarak)
  • Tüm uçlar otomatik olarak tanımlanır ve prob ve adaptor kombinasyonu için gerektiği şekilde uygun olan filter otomatik yüklenir.
P76CA-292

P76CA-292P76CA-292CP76CA-SMP P76TA

Modeller:

P7633 Low Noise TriMode™ Probe, 33 GHz, TekConnect Interface
7630 Low Noise TriMode™ Probe, 30 GHz, TekConnect Interface
P7625 Low Noise TriMode™ Probe, 25 GHz, TekConnect Interface



Sipariş Kodu Açıklama
P7633 33GHz Low Noise TriMode Probe
P7625 25GHz Low Noise TriMode Probe
P76CA-292 Coaxial Adapter with 2.92mm Connectors
P76CA-292C Coaxial Adapter with 6” cables and 2.92mm Connectors
P76CA-SMP Coaxial Adapter with 6” cables and SMP Connectors
P76CA-BTI292 Coaxial Adapter - P7600 tip interface to 2.92mm connector

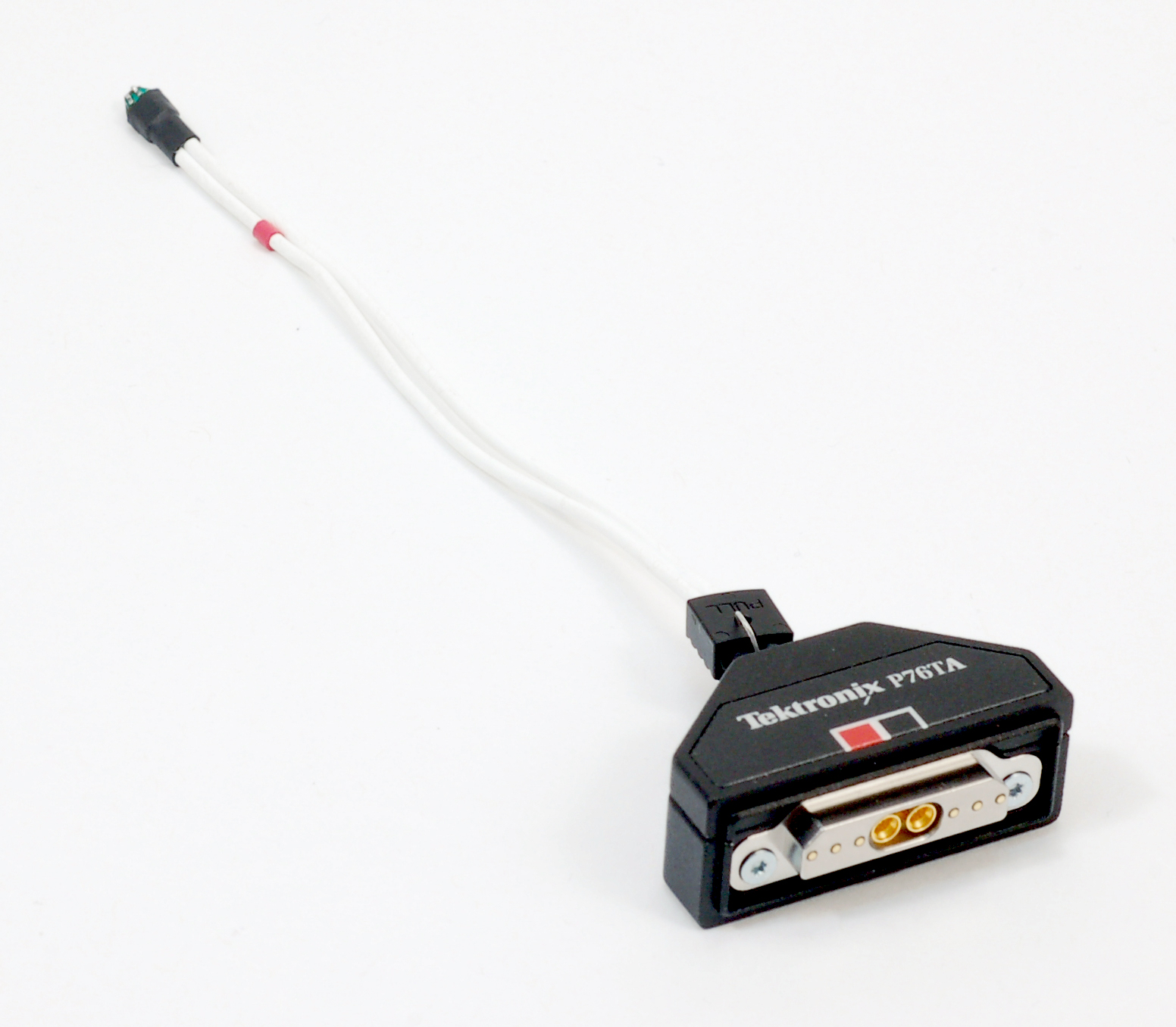

P76TA P7500 Tip Adapter
Doküman İsmi Tarih İndirme Boyut İndir
Tektronix P7600 Serisi Teknik Ozellikler 24/07/2013 16:00:12 771 532,21 KB NETES İndir
P7600; P-7600; P 7600; P7633; 7630; P7625
