Ürün Adı
Tektronix RSA306B - USB Real Time Spektrum Analizör
Ürün Kodu
Tektronix RSA306B
Garanti Süresi
36 Ay

RSA306B sahada, fabrikada ve akademik alanda kullanıma uygun olarak tasarlanmıştır, oldukça kolaylık taşınabilir ve tüm bu özelliklere düşük maliyetle sahip olabilirsiniz. RSA306B PC’nizi ve Tektronix SignalVu-PCTM RF Sinyal Analiz Yazılımını kullanarak, 9 kHz - 6.2 GHz arasındaki sinyallerin derin sinyal analiz kapasitelerini, dalga yakalama ve gerçek zamanlı spectrum analiz özelliklerini sağlar.

Önemli Performans Özellikleri

  • 9 kHz - 6.2 GHz frekans kademesi analizlerde gereksinim duyacağınız geniş aralığı kapsar
  • +20 dBm to -160 dBm ölçümleme kademesi
  • Problemleri ilk seferinde ve her zaman kaçırmadan yakalamanızı garanti eder
  • Zor koşullarda kullanım için Mil-Std 28800 Class 2 çevre koşulları, şok ve titreşim özellikleri

Önemli Özellikler

  • Dahili Tektronix SignalVu-PCTM yazılım ile tam donanımlı spektrum analiz kapasitesi
  • Standart olarak 17 spektrum ve sinyal analiz ölçümlemeleri
  • Frekans ayarlama, puls ölçümleme, standart destek, modülasyon analizi ve haritalandırma opsiyonları
  • Gerçek zamanlı Spektrum/Spektrogram ekran, geçici durumları ve parazitleri yakalamak için harcanan süreyi azaltır
  • Cihaz Kontrol Takımı ile birlikte kullanım için MATLAB cihaz sürücüsü
  • Dalga yakalama özelliği ile uzun süreli olayları kayıt edebilme

Uygulamalar

  • Akademik/eğitim
  • Bakım, kurulum, fabrikada veya sahada onarım
  • Yüksek değer nitelikli tasarım ve üretim
  • Parazit yakalama
Frekans
RF giriş frekansı kademesi 9 kHz - 6.2 GHz
Giriş frekans aralığı 10 MHz ±10 Hz
Giriş seviyesi aralığı –10 dBm - +10 dBm sinus dalga
Empedans 50 Ω
Genlik
RF giriş empedansı 50 Ω
RF giriş VSWR ≤ 1.8:1 (10 MHz - 6200 MHz, referans seviyesi ≥ +10 dBm, standart)
Intermediate frekans ve acquisition sistemi
IF bantgenişliği 40 MHz
ADC örnekleme hızı ve bit genişliği 112 Ms/s, 14 bits
Tetikleme
Tetikleme/sync girişi
Gerilim Kademesi TTL, 0.0 V – 5.0 V
Empedans 10 kΩ
Audio Çıkışı (SignalVu-PC’dan veya uygulama programlama arayüzünden)
Tipleri AM, FM
IF bantgenişlik kademeleri 5 seçenekli, 8 kHz – 200 kHz
Audio çıkış frekansı kademesi 50 Hz – 10 kHz
PC audio çıkışı 16 bits at 32 ks/s
Audio dosya çıkış formatı .wav format, 16 bit, 32 ks/s
Fiziksel Özellikleri
31.9 mm(Y)190.5 mm(G) 139.7 mm(D)0.75 kg (Ağırlık)
Genel Özellikleriyle Sinyal Analizi
Spektrum analizör 100 Hz - 6.2 GHz arası genişlikte
3 iz+ matematik ve spectrogram iz
Güç, Relatif Güç, Entegre Güç, Güç Yoğunluğu ve dBc/Hz fonksiyonları ile birlikte 5 işaretleyici
DPX Spektrum/Spektrogram Kadar 40 MHz sürede 100 μsec sinyallerin % 100 olasılıklı kesişimi ile spektrumun gerçek zamanlı görünümü
Genlik, frekans, faz - zaman, RF I ve Q -zaman Basit vektör analiz fonksiyonları
Zaman Genel Bakış/Navigatör Multiple domain’de derin analizler için analiz ve kazanç zamanlarını ayarlamayı sağlar
Spectrogram Sinyallerinizi 2-D veya 3-D şelale görünüm ile analiz ve yeniden analiz etme
AM/FM dinleme Dosyaya kayıt ve dinleme, FM ve AM sinyalleri
Analog modülasyon analizi
AM, FM, PM analizi AM, FM, PM parametrelerini ölçümleme
RF ölçümlemeler
Spurious ölçümleme Kullanıcı tanımlı limit hatları ve bölgeleri cihazın tüm test kademeleri üzerinden otomatik spektrum violation testlerini sağlar.
Spektrum emisyon masklar Kullanıcı tanımlı veya standart özellikte masklar
Occupied Bantgenişliği %99 güç, -xdB düşme noktalarını ölçer
Kanal Gücü ve ACLR Değişken kanal ve komşu / alternatif kanal parametreleri
MCPR Sofistike, esnek çok kanallı güç ölçümlemeleri
CCDF Sinyal seviyesindeki istatistiksel değişimleri Complementary Cumulative Distribution fonksiyonları çizer

Model: RSA306B USB real time spectrum analyzer, 9 kHz - 6.2 GHz, 40 MHz acquisition bandwidth

USB spektrum analizörler için cihaz kontrolörü

Tektronix RSA306B/RSA500A/RSA600A cihazlarına opsiyon olarak tek başına çalışan bir cihaz olarak Panasonic FZ-G1 tableti önermektedir. Tektronix’den satın alındığında FZ-G1 aşağıdaki özelliklerle birlikte tanımlanır.

Panasonic’den direk alım yapacağınız FZ-G1 tabletinde Tektronix’den satın alındığınızda yüklenecek olan opsiyonlar ve özellikler mevcut değildir. Tektronix’den satın alınan FZ-G1 tablet üzerinde özel ekran ayarları ile programlanır, ön panel butonları SignalVu-PC kullanımına kolaylık sağlayacak şekilde optimize edilir ve SignalVu-PC yazılımı cihaza önceden yüklenir. Bunlara ek olarak, Textronix test ettiği FZ-G1 tabletinde, tüm USB Spektrum analizörlerin bu ayarlarla elde edeceği gerçek zamanlı performansı garanti eder.

Cihazın önemli özellikleri

  • Windows 7 İşletim Sistemi (Win8 Pro COA)
  • Intel® Core i5-5300U 2.30GHz Processor ( i5-4310U 2.00GHz- Çin)
  • 8GB RAM 256 GB
  • 256 GB Solid State Drive
  • 10.1" (25.6 cm) Günışığında okunabilir ekran
  • 10-point Multi Touch+ Digitizer + kalem arayüzü dahil ekran
  • USB 3.0 + HDMI Port’ları, 2.ci USB Port
  • Wi-Fi, Bluetooth® ve Satellite GPS ile 4G LTE Multi Carrier Mobile Broadband
  • MIL-STD-810G sertifikalı (4` düşme, şok, titreşim, yağmur, kir, kum, yükseklik, donma/çözülme, yüksek/düşük sıcaklık, sıcaklık şoku, nem, patlayıcı ortam)
  • Tüm hava koşullarına uygun tasarlanmış IP65 sertifikalı
  • Entegre Mikrofon
  • Entegre Hoparlör
  • Ekran üzerinden ve tuşlarla ses ayarı ve ses kontrolleri*
  • Akülerin değişimi sırasında kullanım için entegre batarya yedekleme

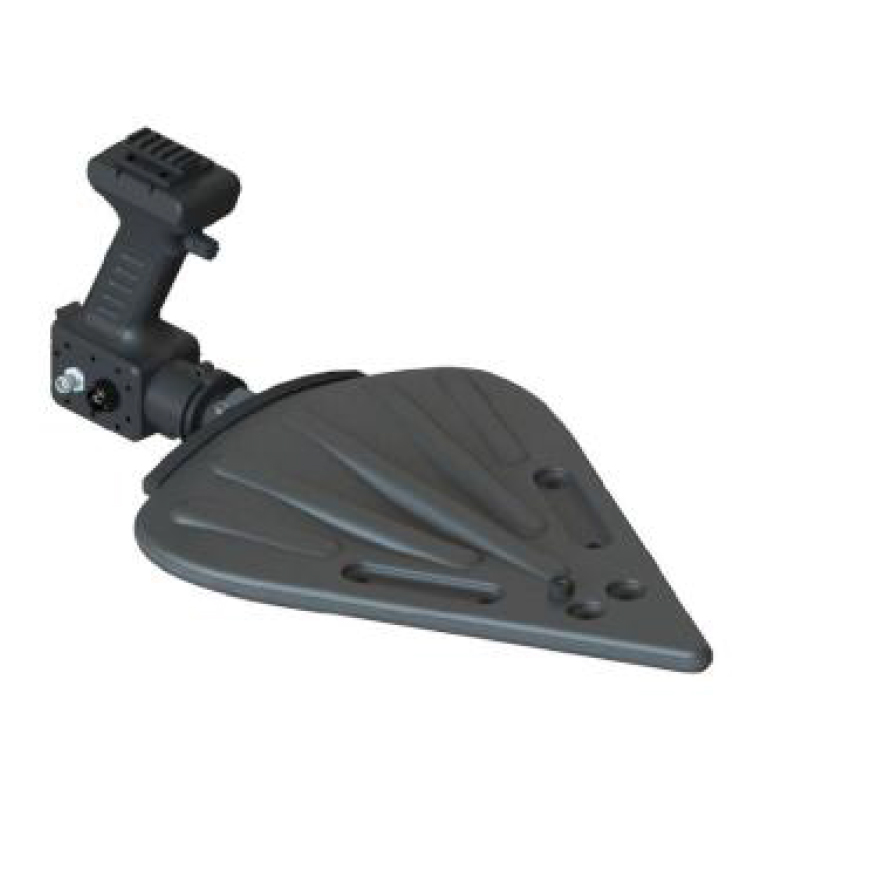

Parazit yaklamada akıllı anten

Tektronix yön bulma ve parazit yakalama uygulamaları için dahili USB pusulası ile Alaris DFA-0047 anteni önerir.

Teknik Özellikler:

  • Frekans Aralığı: 20 MHz – 8.5 GHz
    • 9 kHz-20 MHz harici mevcut (0.3m loop anten), DFA0047-01 sipariş edin
  • Aşağıdaki fonksiyonları tek elle kontrol için tetikleme kontrolü:
    • Preamp on/off
    • Bant düğmesi
    • Dokunarak harita opsiyonlu SignalVu-PC ile ölçümleme
  • Uzun süren parazit yakalama seanslarının kolaylaştırmak için standart dirseklik
  • Taşıma çantası mevcuttur

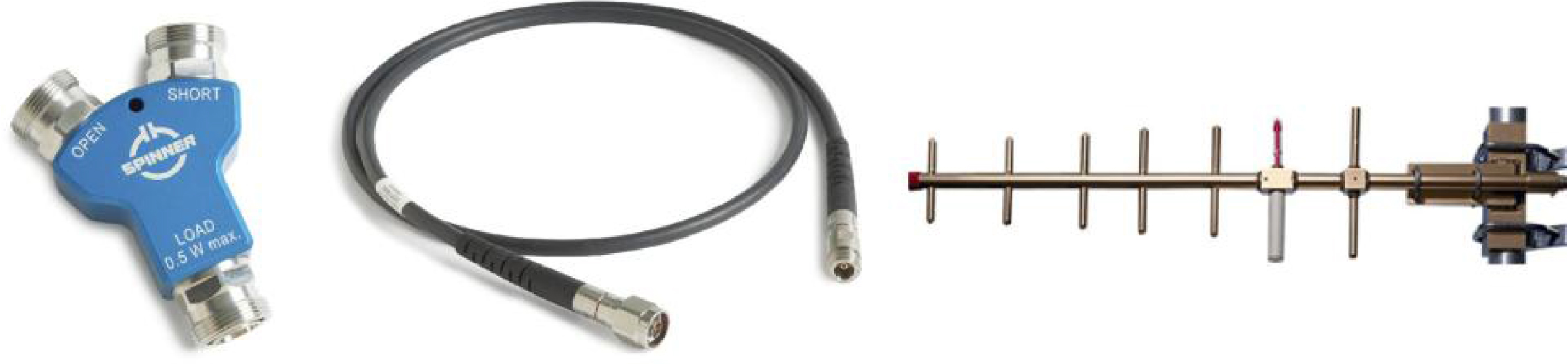

Kalibrasyon kitleri, faz-stabilizeli kablolar, adaptörler, antenler ve diğer aksesuarlar

Tektronix saha testlerinizi kolaylaştırmak adına çok çeşitli aksesuarları da siparişinizle birlikte vermenizi önermektedir.

Detaylar için sipariş bölümüne bakınız.

Alaris yön bulucu akıllı anten

Tek port ölçümler için

kalibrasyon kiti Kablo ve anten ölçümleri için Parazit yakalama antenleri

faz stabilize kablolar

RSA306B USB real time spektrum analizör, 9 kHz - 6.2 GHz, 40 MHz acquisition bantgenişliği
Opsiyon CTRL-G1-E Taşınabilir kontrolör, besleme tipi:Avrupa
RSA300TRANSIT Sert taşıma çantası, RSA306/306B real time spektrum analizörler için

Standart Aksesuarlar:

174-6584-xx USB 3.0 Kablo (1 M)
063-4543-xx SignalVu-PC yazılımı, dokümantasyon, USB key
071-3323-xx Güvenlik/Kullanım Kılavuzu(English)

SignalVu PC Yazılımı Aksesuarlar:

Opsiyon SVA AM/FM/PM/Direk Audio Analizi
Opsiyon SVT Zaman Ayarlama (frekans ve faz) ölçümleme
Opsiyon SVM Genel amaçlı modülasyon analizi
Opsiyon SVP Geliştirilmiş Sinyal Analizi (puls ölçümlemeleri dahil)
Opsiyon SVO Esnek OFDM Analizi
Opsiyon SV23 WLAN 802.11a/b/g/j/p ölçüm uygulaması
Opsiyon SV24 WLAN 802.11n ölçüm uygulaması (opsiyon SV23 gerekir)
Opsiyon SV25 WLAN 802.11ac ölçüm uygulaması (opsiyon SV24 gerekir). RSA306’da sınırlı 40 MHz bantgenişliği
Opsiyon SV26 APCO P25 ölçüm uygulaması
Opsiyon SV27 ≤40 MHz bantgenişlik sınırında analizörle Bluetooth ölçümleme çalışması
Opsiyon MAP Haritalama ve sinyal gücü
Opsiyon SV56 Kayıt edilen dosyaların yeniden oynatılması
Opsiyon CON RSA306B Spektrum Analizöre ve MDO4000B/C serisi Mixed-domain osiloskoplara SignalVu-PC ile canlı bağlantı
Opsiyon SV2C ≤40 MHz bantgenişlik sınırında analizörle WLAN 802.11a/b/g/j/p/n/ac ve MDO4000B’e canlı bağlantıda çalışma
Opsiyon SV28 ≤40 MHz bantgenişlik sınırında analizörle LTE Downlink RF ölçümleme çalışması
Opsiyon SV54 Sinyal survey ve sınıflandırma
Opsiyon SIGNALVU-PC EDU SignalVu-PC için tüm modüllerin sadece eğitim (EDU) versiyonları

FZ-G1 Stand alone Sipariş Bilgisi:

FZ-G1-E USB Spektrum Analizörler için kontrolör, Panasonic ToughPad FZ-G1.

Tablet, batarya, dijital kalem ve bağlantı zinciri, besleme kablolu pil şarjı dahildir.

Panasonic FZ-G1 Aksesuarları:

Model Açıklama
FZ-VZSU84U* Liyon Batarya, Standart Kapasitede
FZ-VZSU88U* Panasonic ToughPad FZ-G1 için uzun ömürlü batarya paketi
FZ-BNDLG1BATCHRG FZ-G1 için tek batarya şarjı, 1 şarj cihazı ve1 adaptör paketi
CF-LNDDC120 Toughbook ve ToughPad için Lind 120W 12-32 Volt input araç içi şarj adaptörü
TBCG1AONL-P Panasonic FZ-G1 için Panasonic Toughmate always on case
TBCG1XSTP-P Panasonic FZ-G1 için Infocase Toughmate X-strap

FZ-G1 tablet 3 yıl Business Class desteği (Bölgedeki Panasonic tarafından sağlanır)

Alaris DF-A0047 anten 1 yıl (Alaris tarafından sağlanmaktadır)

Doküman İsmi Tarih İndirme Boyut İndir
Tektronix RSA306B Teknik Ozellikler 23/03/2016 09:41:32 977 645,49 KB NETES İndir
RSA306B; RSA 306B; RSA-306B
