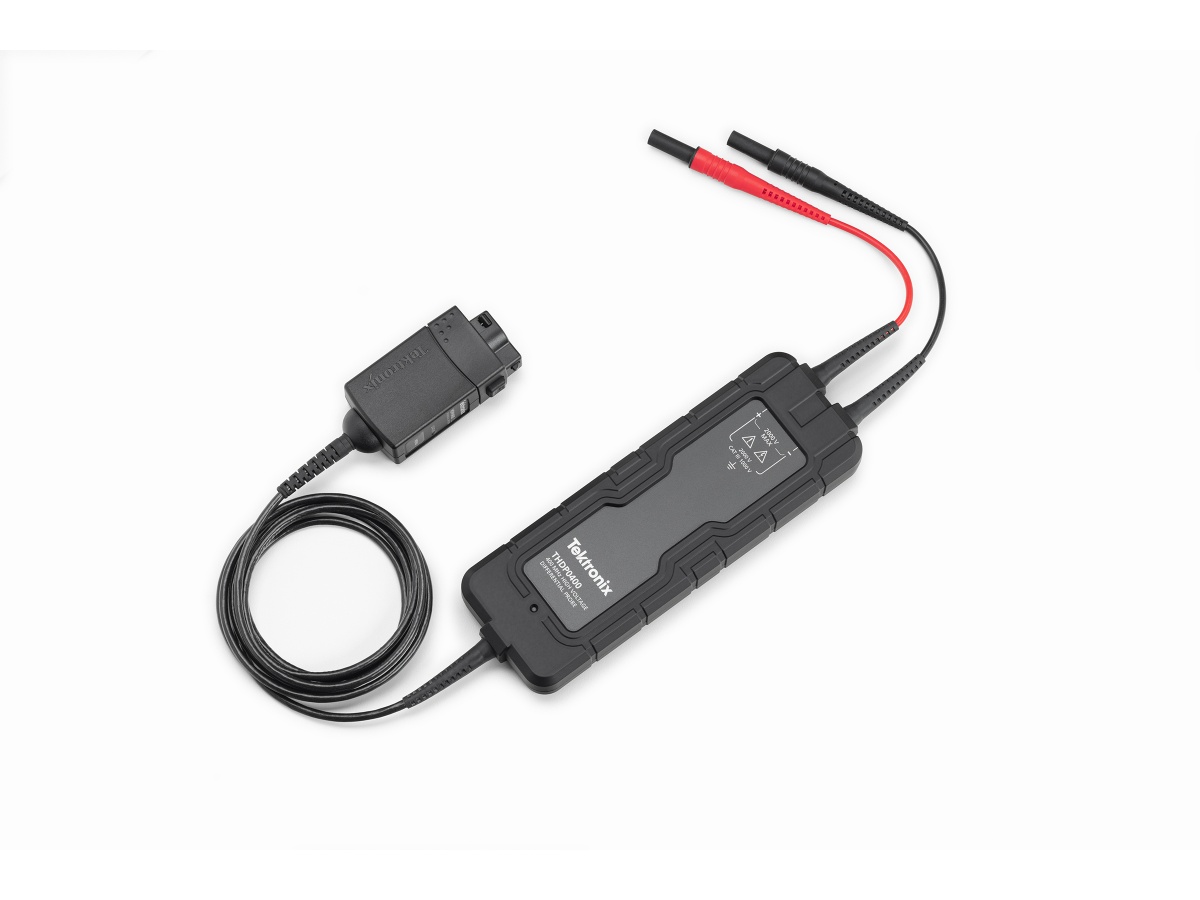

Tektronix THDP0400 Yüksek Gerilim Diferansiyel Probu, ±2000 V'a kadar diferansiyel gerilimlerin güvenli bir şekilde ölçülmesini sağlar. Bu prob, IGBT, SiC ve GaN güç cihazlarının yanı sıra motor sürücüleri ve güç dönüştürücüler gibi uygulamaların test edilmesi için son derece uygundur.
Prob, seçilebilir zayıflama ayarlarıyla 400 MHz'e kadar bant genişliği sunarak orta ve yüksek gerilim diferansiyel uygulamalarında hızlı anahtarlama sinyallerinin doğru bir şekilde ölçülmesini sağlar.

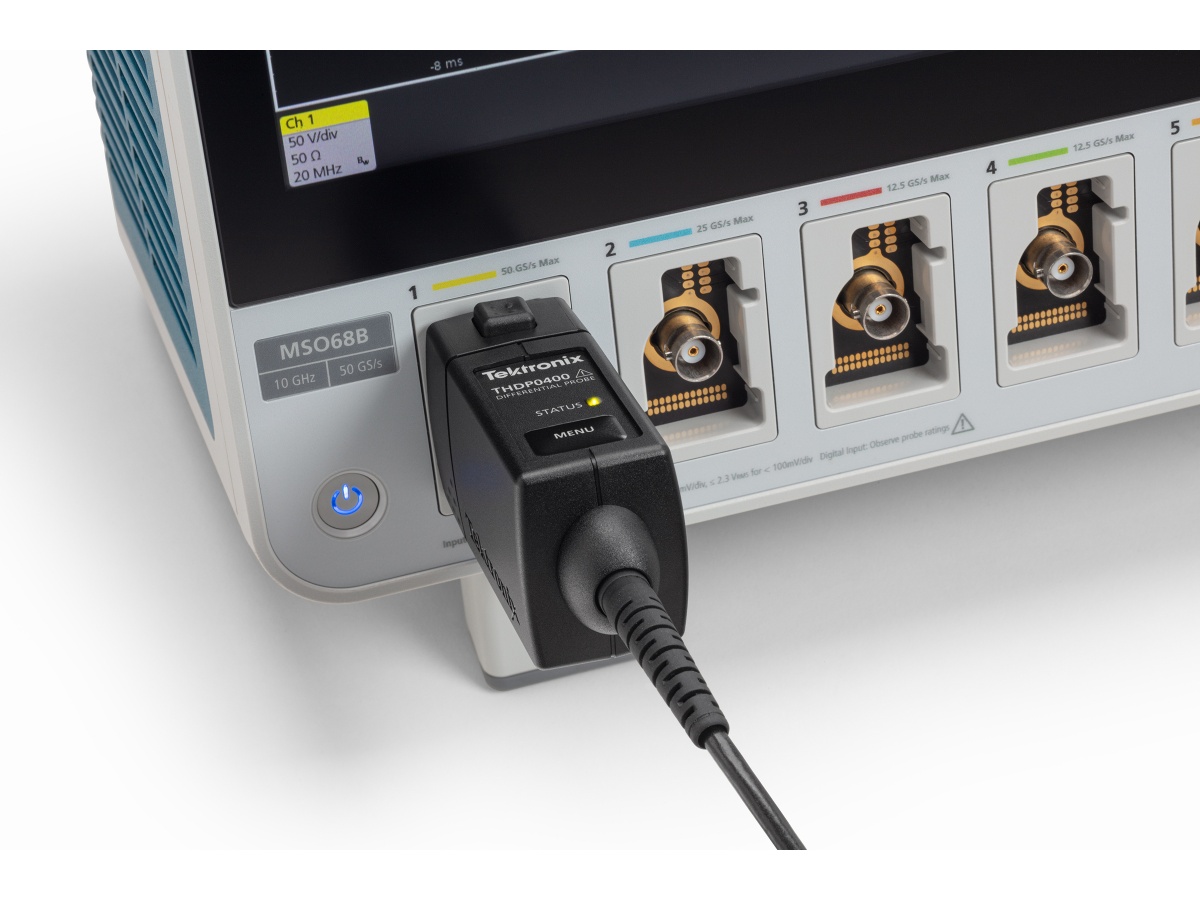

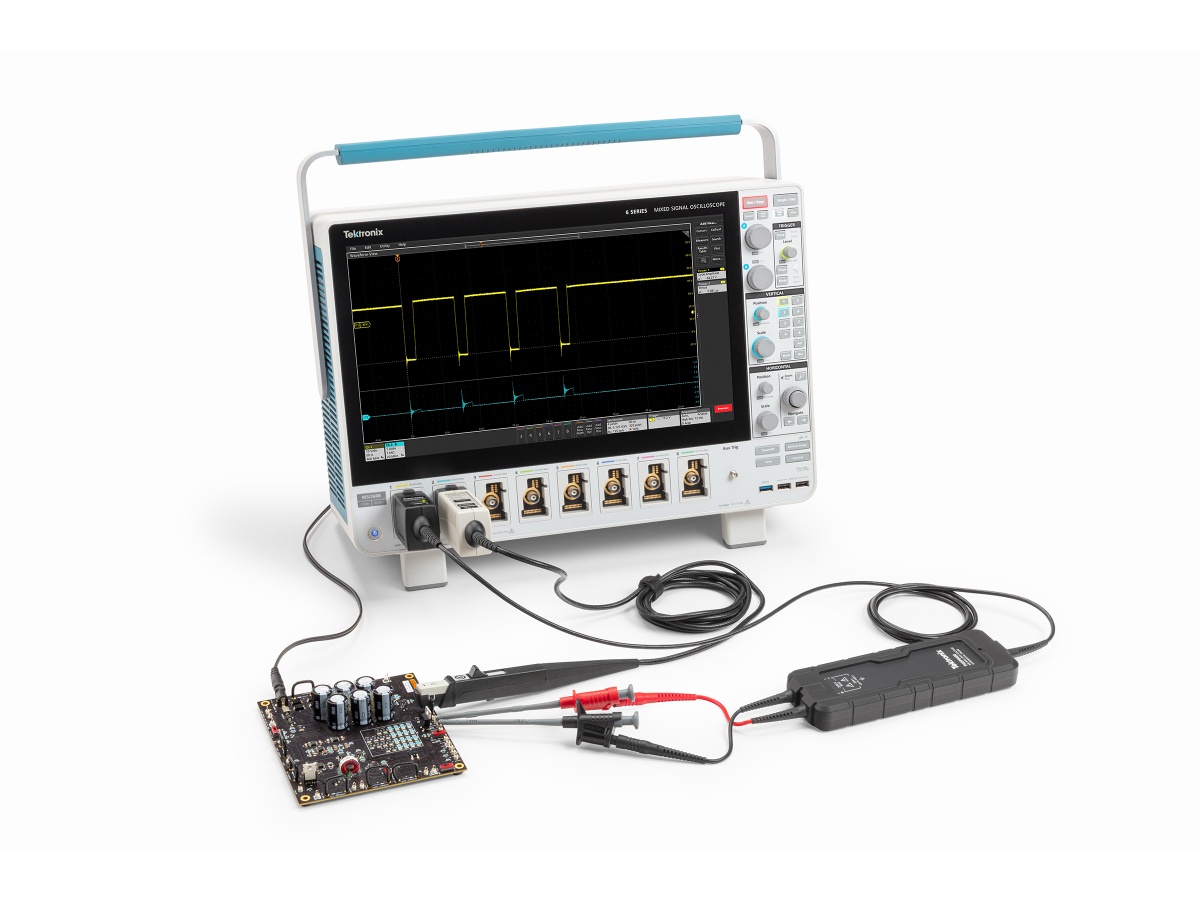

THDP0400 modeli, test edilen cihaza (DUT) bağlantıyı kolaylaştırmak için çeşitli standart aksesuarlar içerir. THDP serisindeki tüm problar gibi bu model de TekVPI® arayüzüne sahiptir ve hem manuel hem de otomatik ölçümler için 4, 5 ve 6 Serisi B MSO osiloskoplara sorunsuz bağlantı sağlar.
| Bant Genişliği |
Yüksek hızlı sinyal ölçümleri için 400 MHz |
| Diferansiyel Gerilim Aralığı |
±2 kV'a kadar |
| Ortak Mod Gerilimi |
±2 kV'a kadar |
| Seçilebilir Zayıflama |
50X, 100X, 250X, 500X |
| DC Kazanç Doğruluğu |
±0,35% ile ±0,7% |
| Zayıflama Ayarları |
Ölçüm esnekliği için değiştirilebilir |
| CAT Sınıfı |
1000 V CAT III |
Güvenlik sertifikalı tasarım
Ürün Özellikleri
- Daha Yüksek Bant Genişliği: Hızlı anahtarlama geçici akımlarını ölçün
- Daha Yüksek Fark Gerilimleri: Dört farklı zayıflatma ayarı kullanarak yüksek gerilimleri ölçün
- Daha Yüksek Ortak Mod Gerilimleri: İlgili sinyallerin üzerine binen ortak mod gürültüsünü ortadan kaldırın
- TekVPI: Prob ayarlarını osiloskoptan kontrol edin. Ölçümleri otomatikleştirin
Başlıca Uygulama Alanları
• Yüzer ölçümler
• Güç yarı iletken (Si, SiC, GaN) doğrulama ve karakterizasyonu
• Anahtarlamalı güç kaynağı tasarımı
• Endüstriyel ve otomotiv motor sürücü tasarımları
• Güç dönüştürücü tasarımı ve servisi
Temel Avantajlar
- ±2000 V diferansiyel kapasite, mühendislere idealize edilmiş sinyaller yerine gerçek çalışma davranışını yakalamak için gereken güveni ve marjı sağlar.
- SiC ve GaN gibi hızlı anahtarlama cihazları, 100 MHz'lerin çok ötesine uzanan frekans içeriği üreten voltaj değişim hızlarına yol açar. En az 400 MHz bant genişliği olmadan problar kritik aşma ve çınlamaları gizleyebilir; bu da yetersiz tasarlanmış sistemlere ve yanlış güven duygusuna yol açar.
- TekVPI entegrasyonu, üçüncü taraf problarla karşılaştırıldığında sorunsuz yapılandırma, tutarlı kullanıcı deneyimi ve daha az destek yükü sağlar.
Desteklenen Osiloskoplar
• 4 Serisi MSO, 4 Serisi B MSO
• 5 Serisi MSO, 5 Serisi B MSO, 5 Serisi MSO LP
• 6 Serisi MSO, 6 Serisi B MSO
Alternatif Ürünler
THDP0100 100 MHz Tektronix yüksek gerilim diferansiyel probu
THDP0200 200 MHz Tektronix yüksek gerilim diferansiyel probu
TMDP0200 200 MHz Tektronix orta gerilim diferansiyel probu
İlginizi çekebilecek diğer ürünler
THDP Serisi Yüksek Gerilim Diferansiyel Probları
TCP Serisi Akım Probları
TRCP Serisi Akım Probları
TICP Serisi IsoVu İzoleli Akım Probları
TIVP Serisi IsoVu İzoleli Gerilim Probları

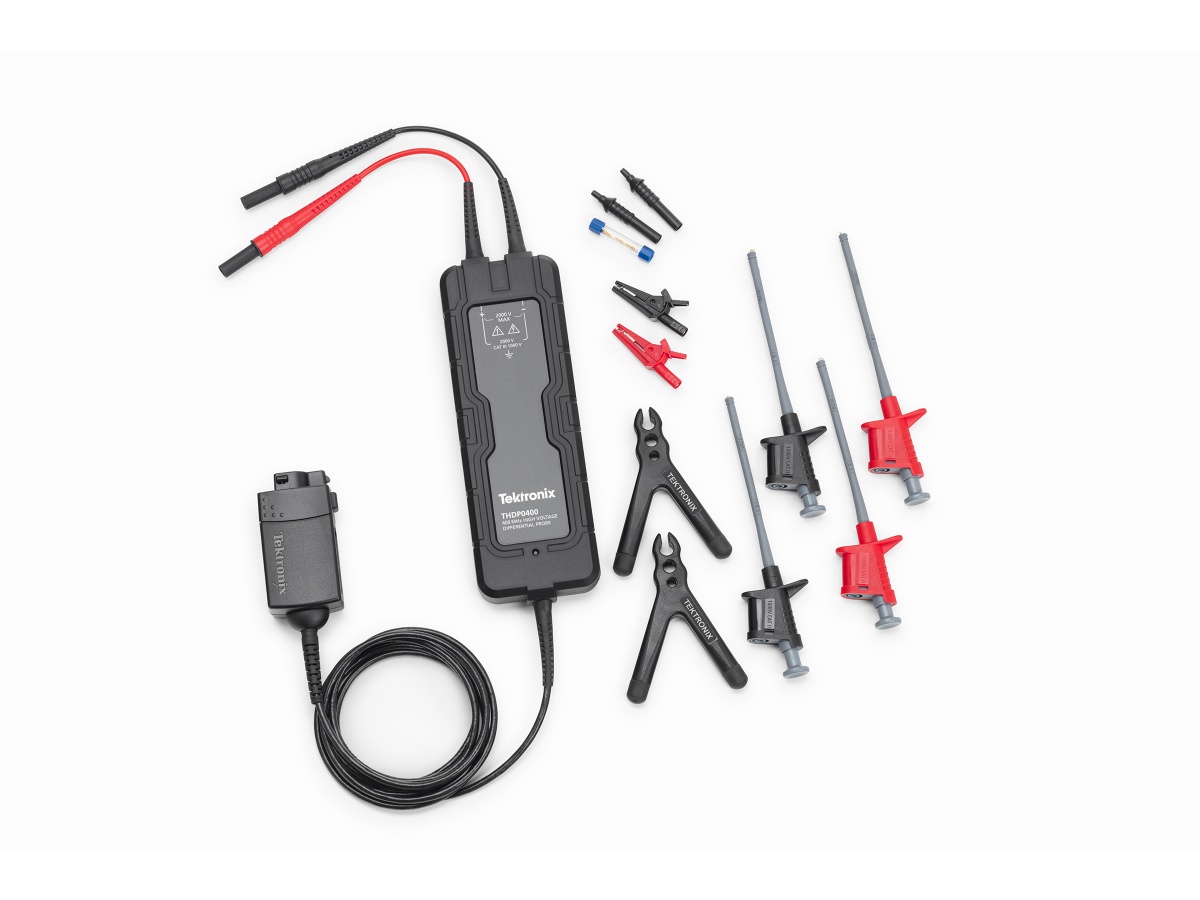

İçindekiler:

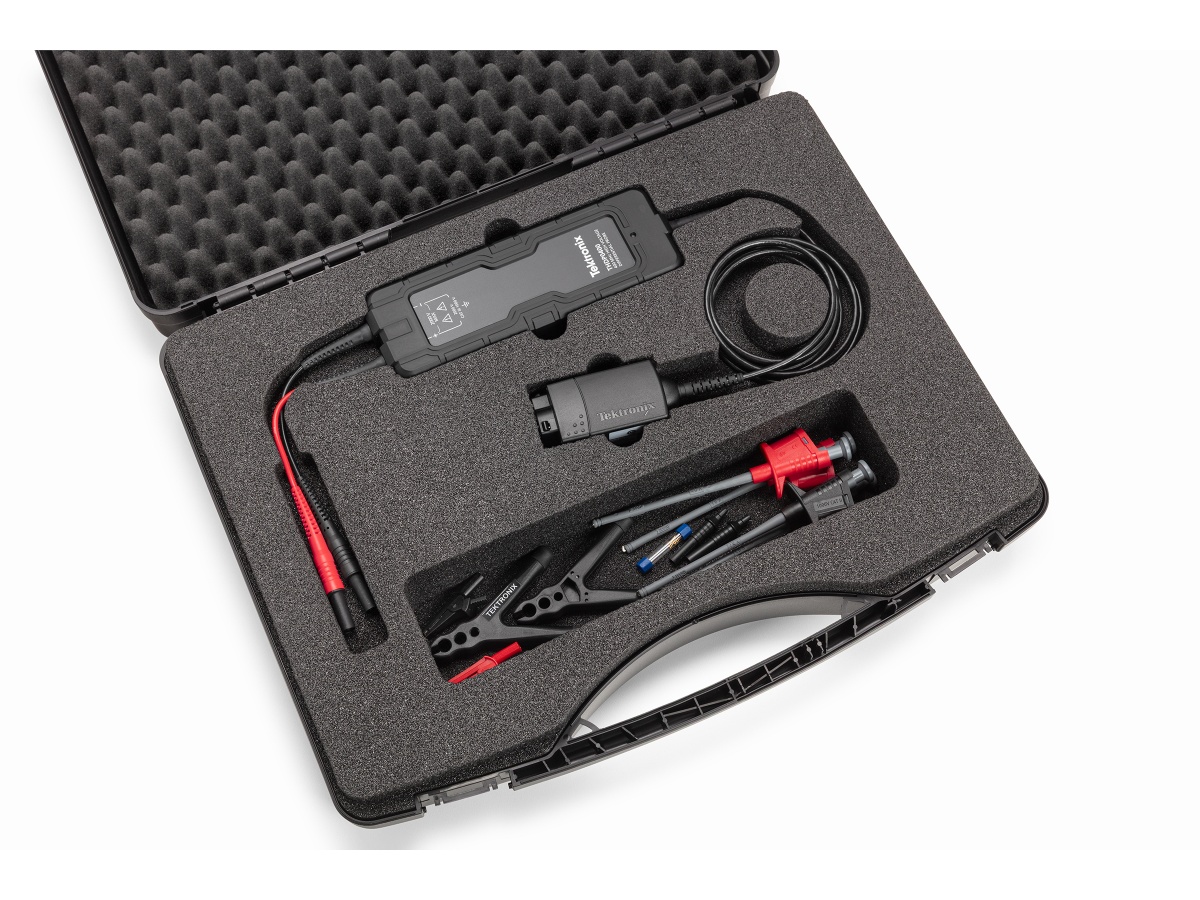

Standart prob paketi, köpük dolgulu sert bir çanta içinde THDP0400 modelini ve standart aksesuarları içerir
THDP0400 Yüksek gerilim diferansiyel probu
344-0703-00 Pair of clamps, hook
344-0704-00 Pair of clamps, rotating grip jaws
344-0705-00 Safety alligator clip, small - set of 2
352-1192-00 2-footer holder- set of 2
013-0436-00 Probe tip adapter 4mm to 0.8mm - set of 2
214-5586-00 Spring tip (fine) - set of 4
