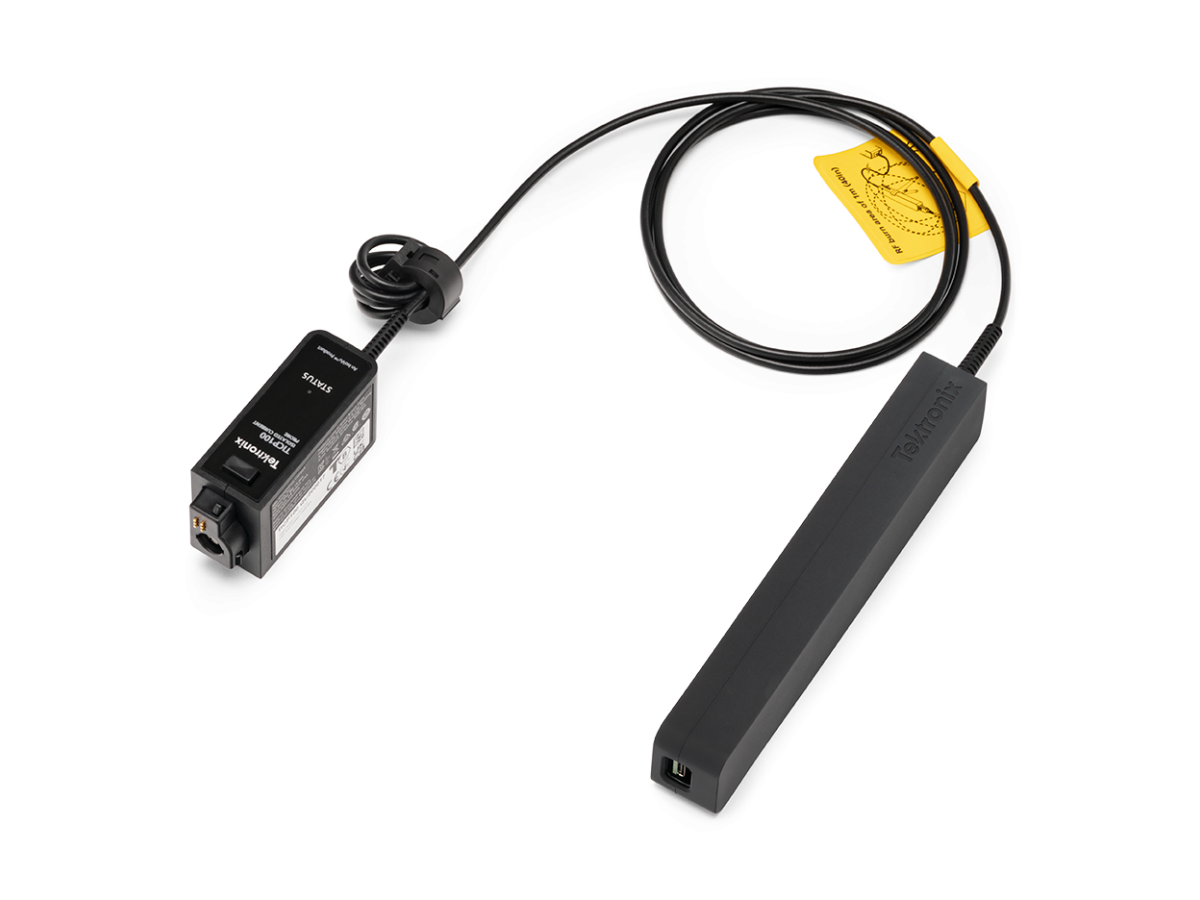

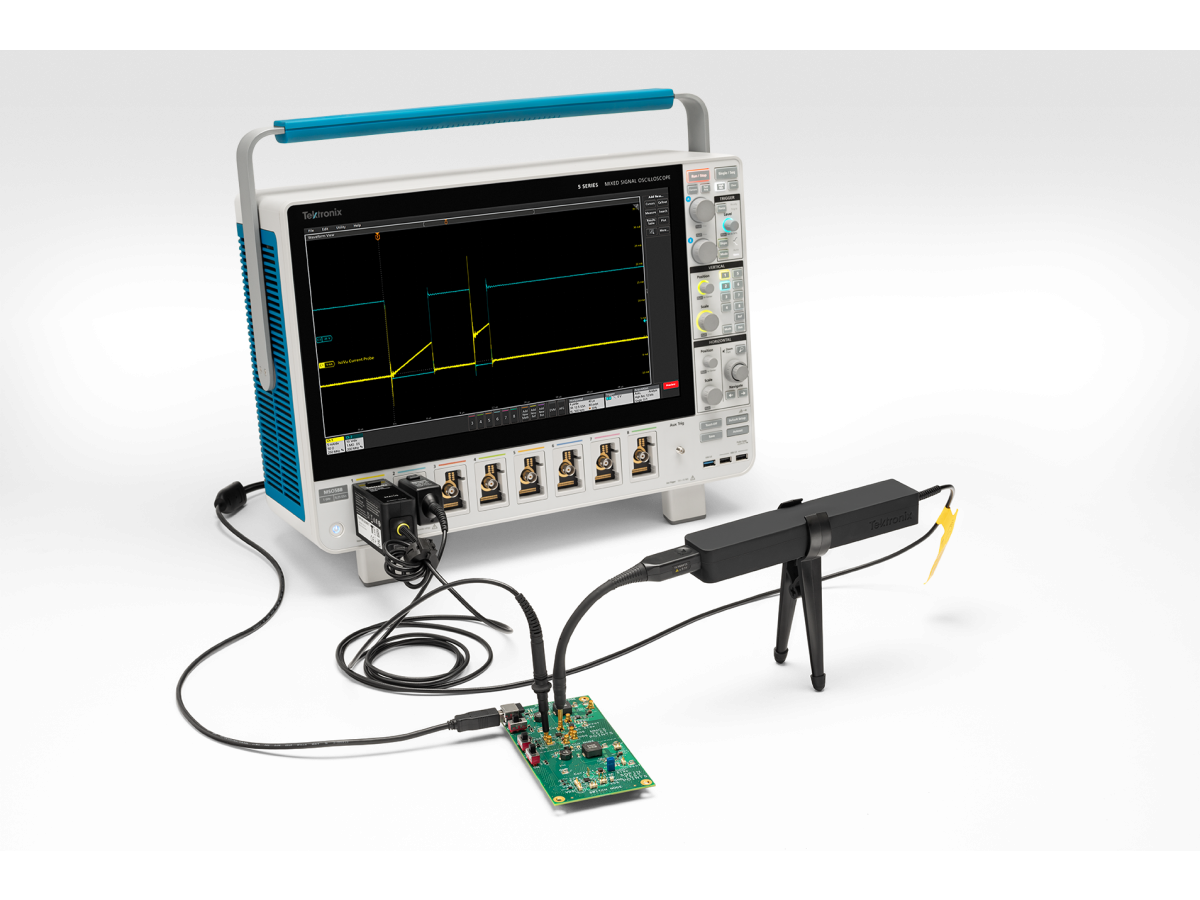

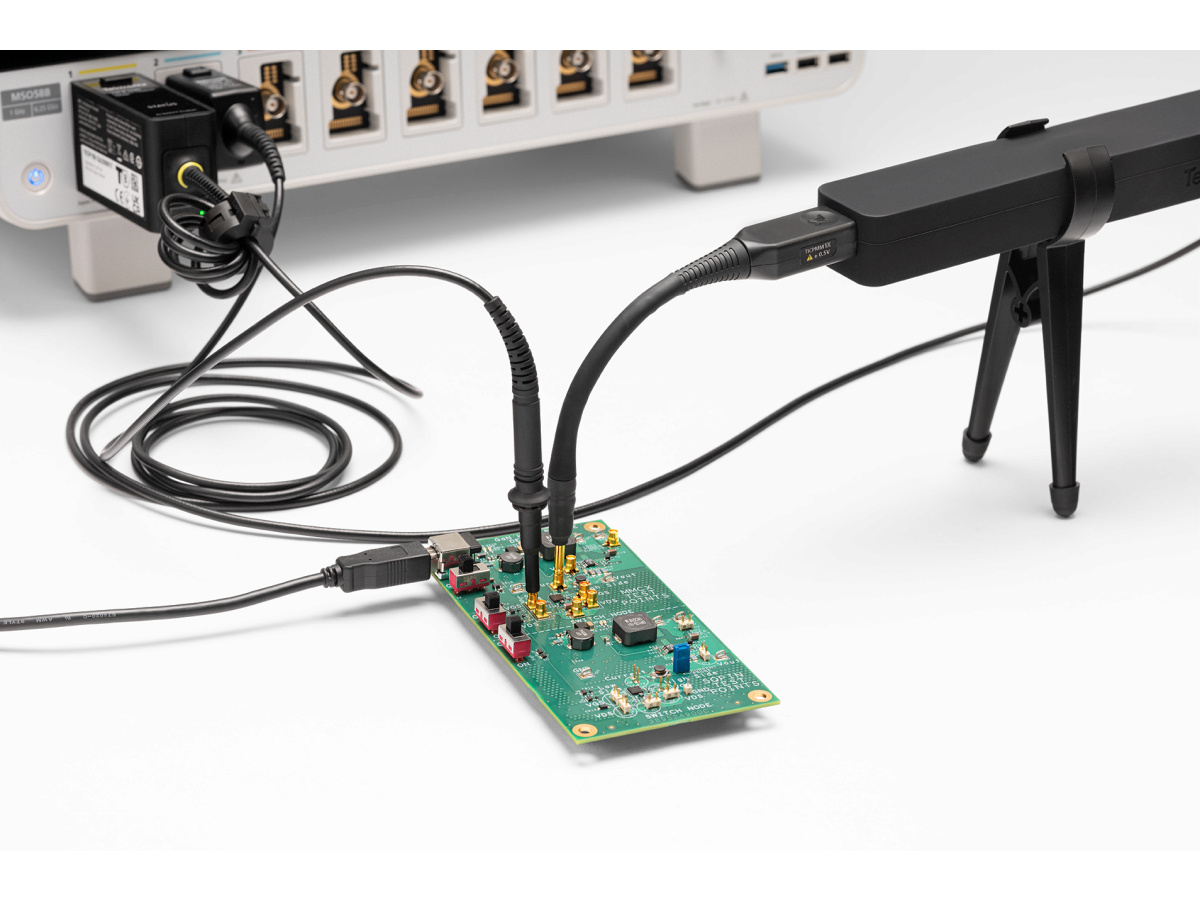

Tektronix TICP Serisi - IsoVu™ İzole Akım Probları

IsoVu™ izole akım probları, akım ölçümleri için olağanüstü bant genişliği, gürültü bastırma, doğruluk ve kullanım kolaylığı sunar.

Tam galvanik izolasyon, toprak döngülerini ortadan kaldırır ve çok yüksek ortak mod bastırma sağlar. 1X konfigürasyonunda, probun 50 Ω girişi 4,7 nV/√Hz'den daha düşük, son derece düşük gürültü seviyesi sunar; bu da şöntler üzerinde doğru ölçümler yapmak için idealdir. Problar, diferansiyel gerilim aralığını genişletmek için çeşitli zayıflatma uçları sunar. Kullanılan şönte bağlı olarak, problar düşük güçlü mobil tasarımlar için mikroamper (μA) seviyesinden endüstriyel ve mobilite sistemleri için yüzlerce amper seviyesine kadar akım ölçümleri gerçekleştirebilir.

Teknik Özellikler

Prob ucu ile osiloskop arasında galvanik izolasyon
1 GHz, 500 MHz ve 250 MHz bant genişliği seçenekleri
1X, 10X veya 100X prob uçlarıyla kullanılan şönt tarafından belirlenen geniş akım ölçüm aralığı
Gürültü <4,70 nV / √Hz (20 MHz'de <21 μVRMS)
1 MHz'de 90 dB'ye kadar CMRR
Maksimum ortak mod gerilimi: 1800 V; Kirlilik Derecesi 1 ortamında kullanım için; geçici seviye 5 kVpk'yi geçmemelidir.
%1,5 DC kazanç doğruluğu
En yeni B modelleri dahil olmak üzere 4, 5 ve 6 Serisi MSO cihazlarıyla uyumlu
TekVPI™ arayüzü, osiloskop ön panelinden veya programlama arayüzünden kontrol ve prob yapılandırmasına olanak tanır.
-40ºC ile +125ºC arası ortam odalarında akımları ölçmek için isteğe bağlı uçlar

Uygulamalar

Akım şönt ölçümleri
SiC veya GaN, FET veya IGBT kullanılan yarım/tam köprü tasarımları
Çift darbe testi (DPT)
Floating gate ölçümleri
Güç dönüştürücü tasarımları
Anahtarlamalı güç kaynağı tasarımları
Kararlı durum, uyku ve uyanma durumlarında akım izleme

*Modeller*	*Açıklama*
TICP025	Tektronix 250 MHz IsoVu İzole Akım Probları
TICP050	Tektronix 500 MHz IsoVu İzole Akım Probları
TICP100	Tektronix 1 GHz IsoVu İzole Akım Probları

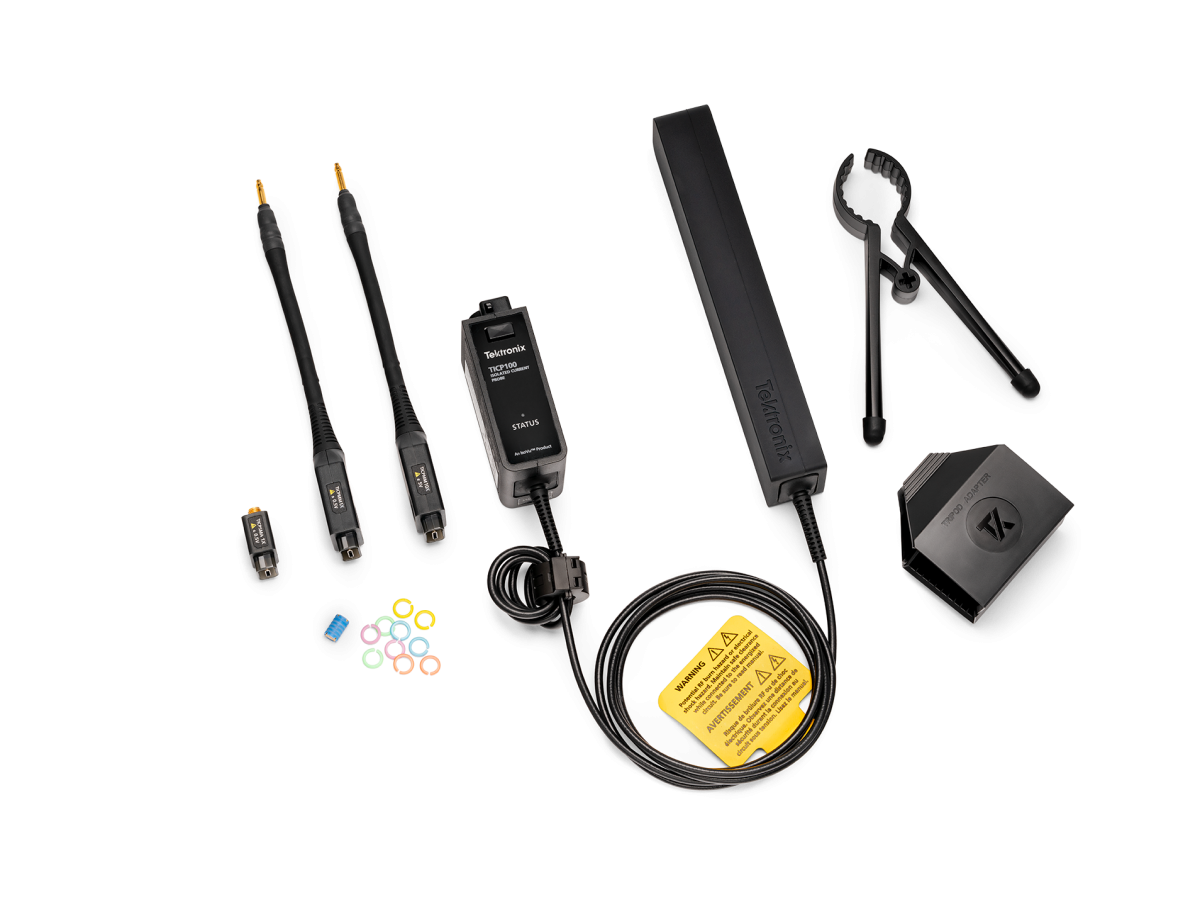

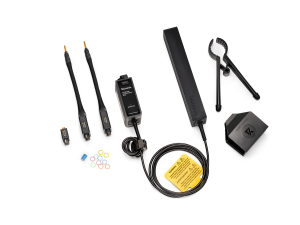

Standart Donanım

*Modeller*	*Açıklama*
TICPMM1	MMCX konektörlü 1X prob ucu kablosu
TICPMM10	MMCX konektörlü 10X prob ucu kablosu
TICPSMA	SMA uç adaptörü
276-0905-XX	Kelepçeli ferrit ortak mod bobini
020-3210-XX	Probu sabitlemek için bipod
103-0508-XX	¼ inç - 20 UNC dişli aksesuarlar için tripod adaptörü
131-9717-XX	Prob ucu adaptörü. MMCX IsoVu ucunu, standart 0,100 inç aralıklı, 0,025 inç kare pimli konektörlere uyumlu hale getirir.
016-2147-XX	Köpük dolgulu yumuşak taşıma çantası

Aksesuar	Açıklama
131967700	Kare uçlu - MMCX adaptörü, 0,062 inç aralık
196-3546-01	MMCX - IC - Kavrayıcı uç
196354701	Kare uç - IC Kavrayıcı uç
206056900	MicroCKT Kavrayıcılar
TICPMM100	MMCX konektörlü 100X sensör ucu kablosu
TICPMM100ET	MMCX konektörlü 100X yüksek sıcaklık TICP kablosu
TICPMM10ET	MMCX konektörlü 10X yüksek sıcaklık TICP kablosu
TICPMM1ET	MMCX konektörlü 1X yüksek sıcaklık TICP kablosu
