Teseq VAR 3005A-S16 - Aksesuarlar

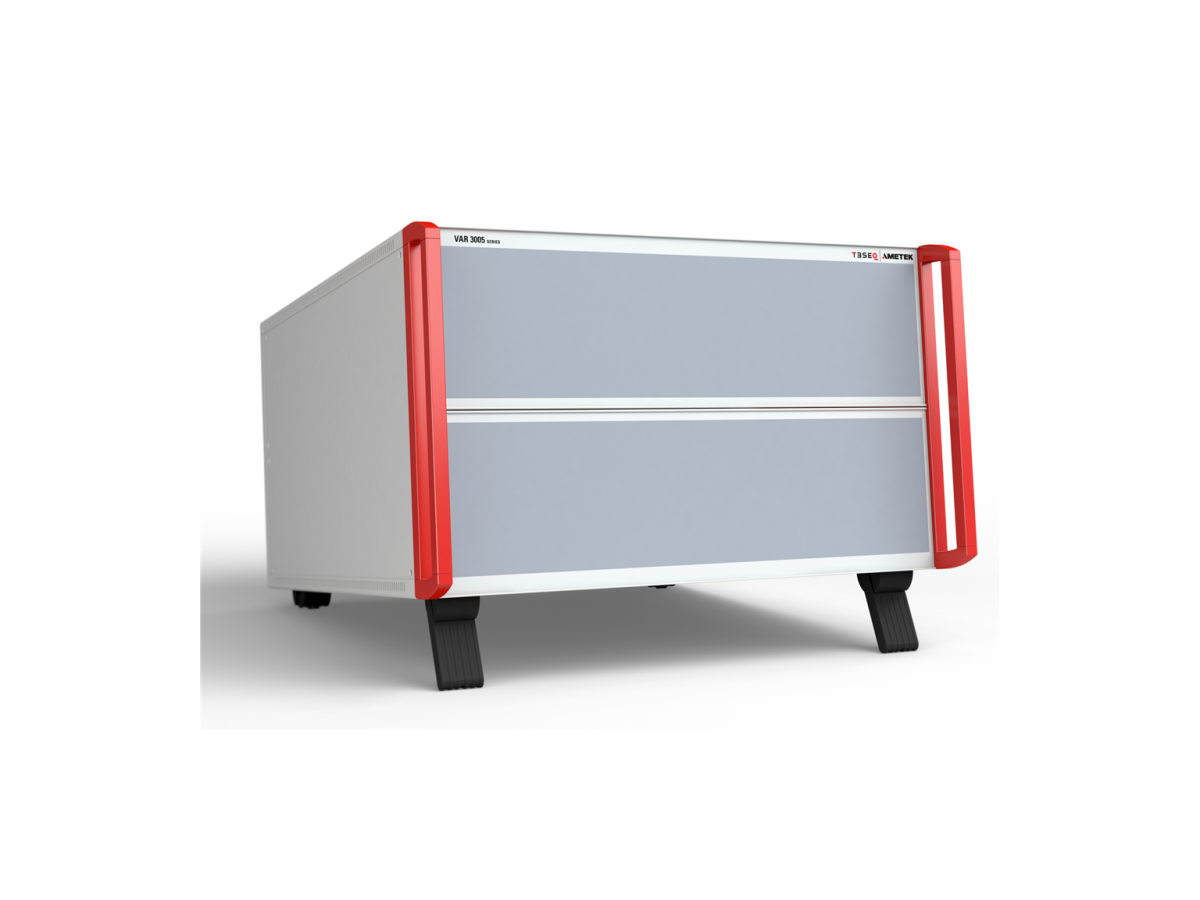

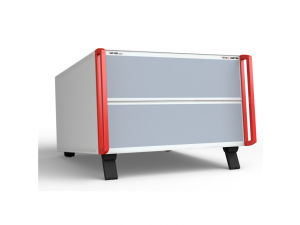

Teseq VAR 3005A-S16, 230 V şebeke gerilimiyle beslendiğinde test edilen cihazın (EUT) besleme geriliminin 0 V ile 260 V arasında kademesiz olarak ayarlanmasını sağlayan tek fazlı, motor kontrollü bir değişken gerilim transformatörüdür.

VAR 3005A-S16 sayesinde, IEC/EN 61000-4-11 standardının gerektirdiği gerilim düşümleri, kısa süreli kesintiler ve isteğe bağlı gerilim değişimi testleri, gerilim istenilen seviyeye ayarlanarak gerçekleştirilebilir.

Bunun yanı sıra motor kontrollü değişken gerilim transformatörü, IEC/EN 61000-4-8 standardına uygun şebeke frekanslı manyetik alan testlerinde de kullanılır.

Model	Çıkış Gerilimi
VAR 3005A-S16	230 V besleme geriliminde 0 – 260 V, 16 A
VAR 3005A-S16	115 V besleme geriliminde 0 – 130 V, 16 A
Parametre	Değer
Maksimum Giriş Gerilimi:	Maksimum 250 V AC
Frekans	50 Hz / 60 Hz
Çıkış Gerilimi	115 V besleme geriliminde 0 – 130 V
	230 V besleme geriliminde 0 – 260 V
	250 V besleme geriliminde 0 – 275 V
Çıkış Akımı	Maksimum 16 A
Çıkış Gücü	0 – 4.160 VA
Çıkışlar
PF1 Çıkışı	Nominal şebeke besleme gerilimi
PF2 Çıkışı	0 V – maksimum çıkış gerilimi (uygulanan şebeke besleme gerilimine bağlı olarak)
Çıkış Konnektörleri	4 mm güvenlikli laboratuvar konnektörleri; PF1, PF2, Nötr ve PE
Kontroller
Şebeke Anahtarı	Çıkış gerilimini açma/kapatma
Kontrol Gerilimi	Analog 0 – 10 V DC (0 V ile maksimum çıkış gerilimi arasında)
Gerilim Değişim Süresi	Tam aralıkta 2 saniyeden kısa
Genel Veriler
Boyutlar (Y × U × G)	19 inç / 6 HU, 266 × 485 × 400 mm
Ağırlık	Yaklaşık 27 kg
Besleme Gerilimi	115 / 230 V
Sigortalar	20 A (PF1), 16 A (PF2)
Çevresel Koşullar
Sıcaklık	10 °C – 35 °C
Nem	%30 – %75, yoğuşmasız
Atmosfer Basıncı	86 kPa (860 mbar) – 106 kPa (1.060 mbar)

Gerilim Aralığı: 0 – 260 V
Maksimum Akım: 16 A sürekli, 3 saniyeden uzun süreyle 40 A
Frekans: 50 Hz / 60 Hz
Çıkış Gerilimi Kontrolü: 0 – 10 V DC
Hızlı Gerilim Değişim Süresi: Tam aralıkta 2 saniyeden kısa
Şebeke besleme gerilimindeki değişimleri telafi edebilme özelliği.
Kademesiz olarak ayarlanabilir çıkış gerilimi.
Yüksek ilk kalkış (ani giriş) akımını karşılama kapasitesi.
